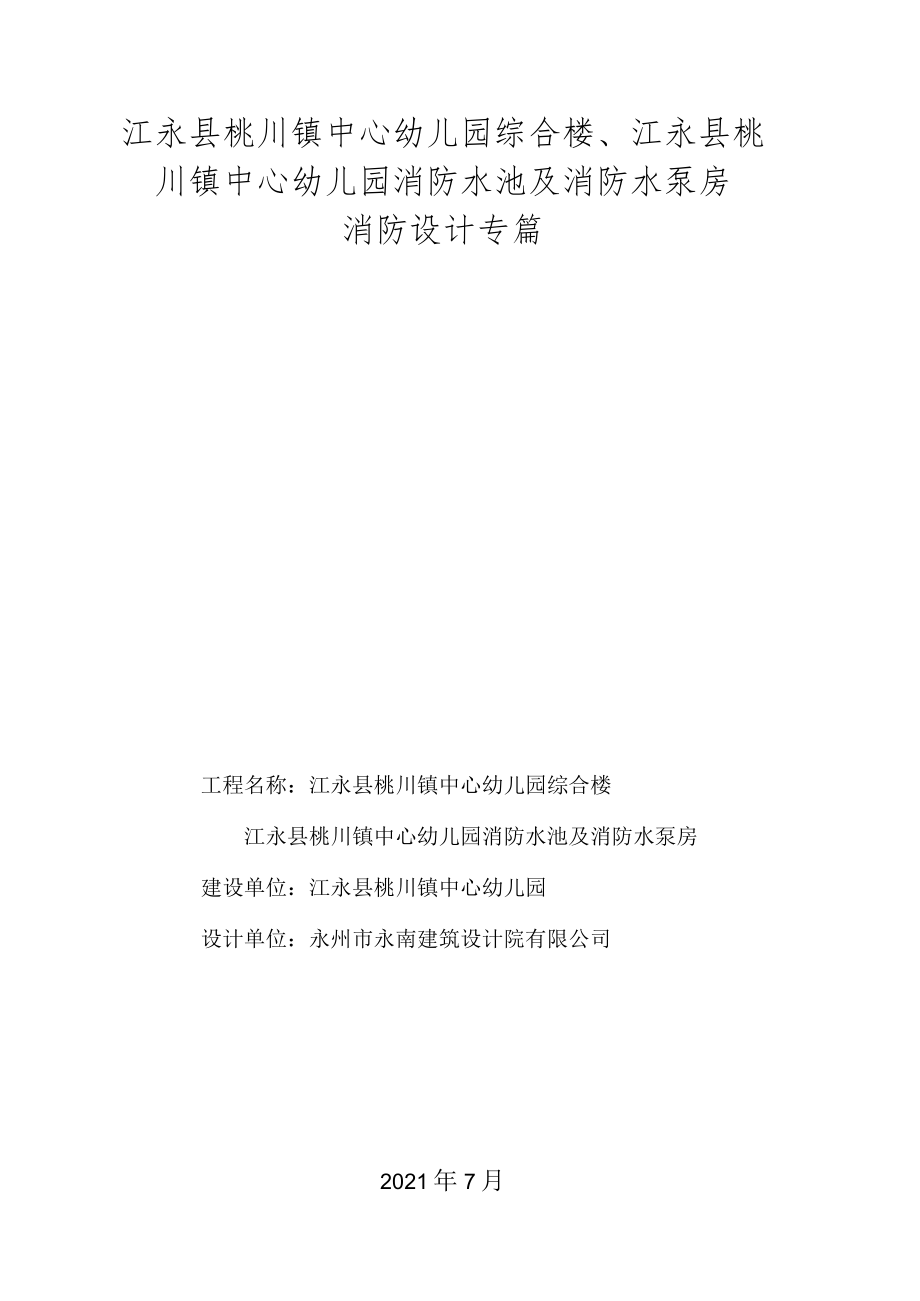

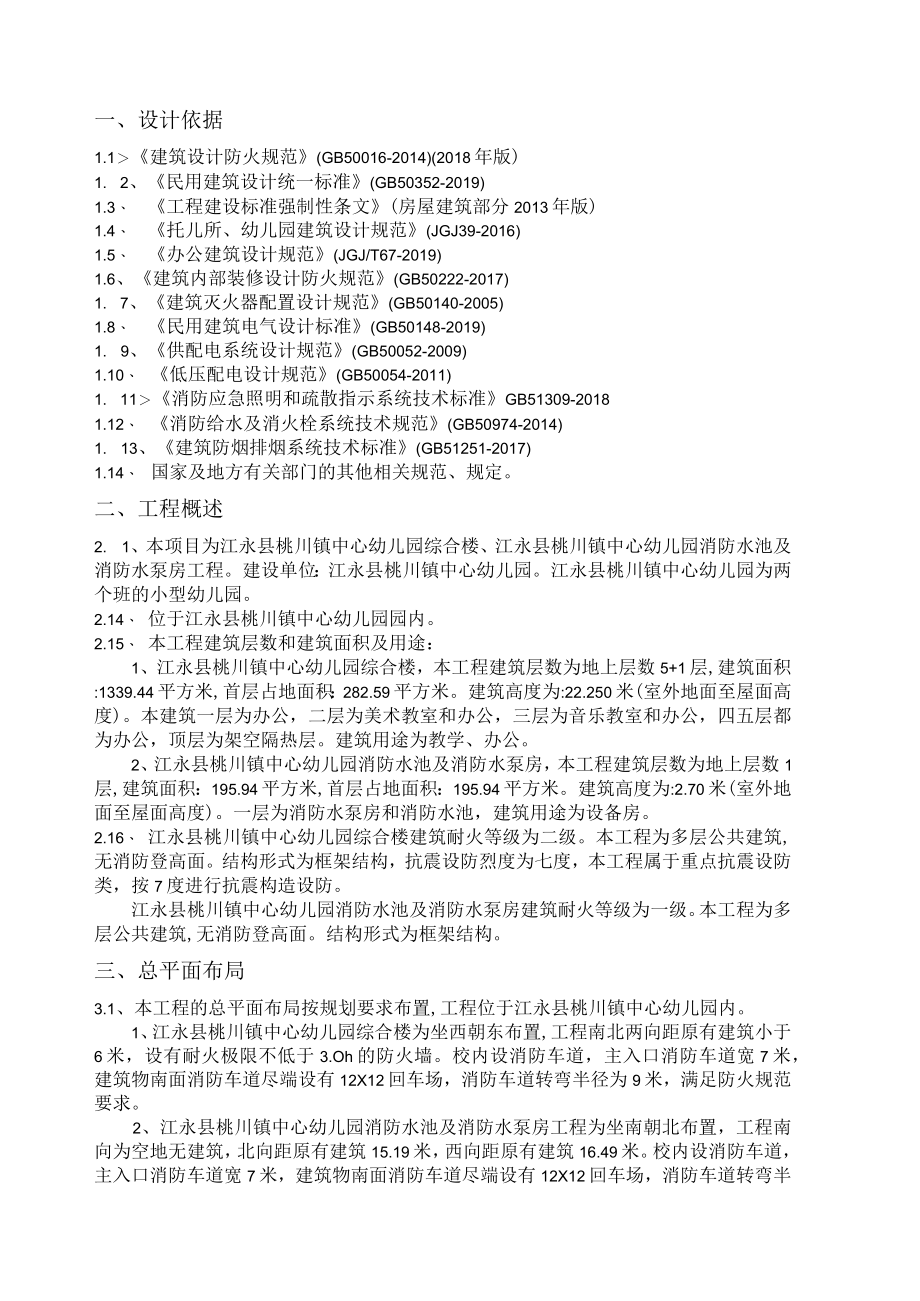

1、江永县桃川镇中心幼儿园综合楼、江永县桃川镇中心幼儿园消防水池及消防水泵房消防设计专篇工程名称：江永县桃川镇中心幼儿园综合楼江永县桃川镇中心幼儿园消防水池及消防水泵房建设单位：江永县桃川镇中心幼儿园设计单位：永州市永南建筑设计院有限公司2021年7月一、设计依据1.1建筑设计防火规范(GB50016-2014)(2018年版)1. 2、民用建筑设计统一标准(GB50352-2019)1.3、 工程建设标准强制性条文(房屋建筑部分2013年版)1.4、 托儿所、幼儿园建筑设计规范(JGJ39-2016)1.5、 办公建筑设计规范(JGJ/T67-2019)1.6、建筑内部装修设计防火规范(GB50
2、222-2017)1. 7、建筑灭火器配置设计规范(GB50140-2005)1.8、 民用建筑电气设计标准(GB50148-2019)1. 9、供配电系统设计规范(GB50052-2009)1.10、 低压配电设计规范(GB50054-2011)1. 11消防应急照明和疏散指示系统技术标准GB51309-20181.12、 消防给水及消火栓系统技术规范(GB50974-2014)1. 13、建筑防烟排烟系统技术标准(GB51251-2017)1.14、 国家及地方有关部门的其他相关规范、规定。二、工程概述2. 1、本项目为江永县桃川镇中心幼儿园综合楼、江永县桃川镇中心幼儿园消防水池及消防水泵
3、房工程。建设单位：江永县桃川镇中心幼儿园。江永县桃川镇中心幼儿园为两个班的小型幼儿园。2.14、 位于江永县桃川镇中心幼儿园园内。2.15、 本工程建筑层数和建筑面积及用途：1、江永县桃川镇中心幼儿园综合楼，本工程建筑层数为地上层数5+1层,建筑面积:1339.44平方米,首层占地面积：282.59平方米。建筑高度为:22.250米(室外地面至屋面高度)。本建筑一层为办公，二层为美术教室和办公，三层为音乐教室和办公，四五层都为办公，顶层为架空隔热层。建筑用途为教学、办公。2、江永县桃川镇中心幼儿园消防水池及消防水泵房，本工程建筑层数为地上层数1层,建筑面积：195.94平方米,首层占地面积：1
4、95.94平方米。建筑高度为:2.70米(室外地面至屋面高度)。一层为消防水泵房和消防水池，建筑用途为设备房。2.16、 江永县桃川镇中心幼儿园综合楼建筑耐火等级为二级。本工程为多层公共建筑,无消防登高面。结构形式为框架结构，抗震设防烈度为七度，本工程属于重点抗震设防类，按7度进行抗震构造设防。江永县桃川镇中心幼儿园消防水池及消防水泵房建筑耐火等级为一级。本工程为多层公共建筑,无消防登高面。结构形式为框架结构。三、总平面布局3.1、本工程的总平面布局按规划要求布置,工程位于江永县桃川镇中心幼儿园内。1、江永县桃川镇中心幼儿园综合楼为坐西朝东布置,工程南北两向距原有建筑小于6米，设有耐火极限不低

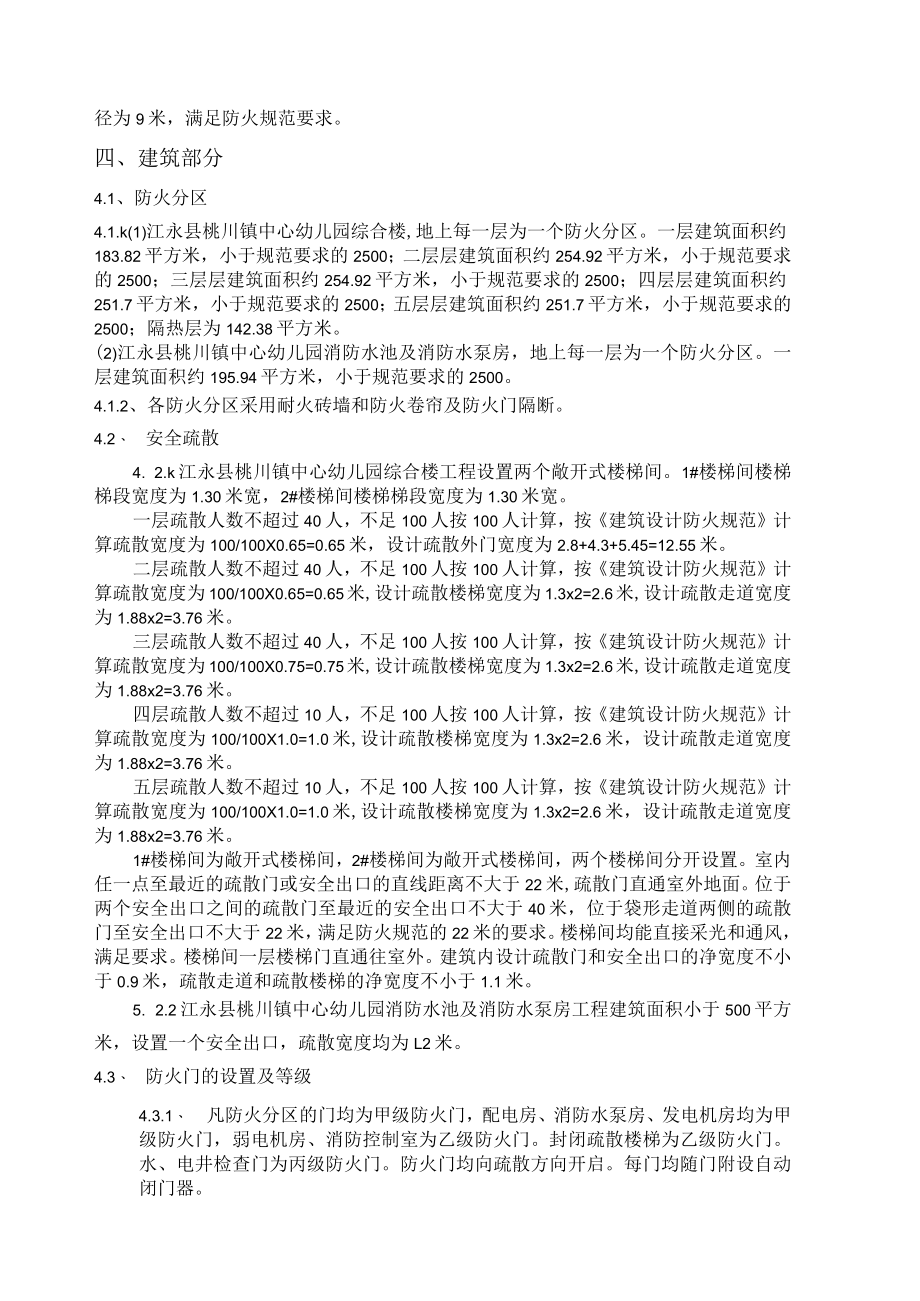

5、于3.Oh的防火墙。校内设消防车道，主入口消防车道宽7米，建筑物南面消防车道尽端设有12X12回车场，消防车道转弯半径为9米，满足防火规范要求。2、江永县桃川镇中心幼儿园消防水池及消防水泵房工程为坐南朝北布置，工程南向为空地无建筑，北向距原有建筑15.19米，西向距原有建筑16.49米。校内设消防车道，主入口消防车道宽7米，建筑物南面消防车道尽端设有12X12回车场，消防车道转弯半径为9米，满足防火规范要求。四、建筑部分4.1、防火分区4.1.k(1)江永县桃川镇中心幼儿园综合楼,地上每一层为一个防火分区。一层建筑面积约183.82平方米，小于规范要求的2500；二层层建筑面积约254.92平
6、方米，小于规范要求的2500；三层层建筑面积约254.92平方米，小于规范要求的2500；四层层建筑面积约251.7平方米，小于规范要求的2500；五层层建筑面积约251.7平方米，小于规范要求的2500；隔热层为142.38平方米。(2)江永县桃川镇中心幼儿园消防水池及消防水泵房，地上每一层为一个防火分区。一层建筑面积约195.94平方米，小于规范要求的2500。4.1.2、各防火分区采用耐火砖墙和防火卷帘及防火门隔断。4.2、 安全疏散4. 2.k江永县桃川镇中心幼儿园综合楼工程设置两个敞开式楼梯间。1#楼梯间楼梯梯段宽度为1.30米宽，2#楼梯间楼梯梯段宽度为1.30米宽。一层疏散人数不
7、超过40人，不足100人按100人计算，按建筑设计防火规范计算疏散宽度为100/100X0.65=0.65米，设计疏散外门宽度为2.8+4.3+5.45=12.55米。二层疏散人数不超过40人，不足100人按100人计算，按建筑设计防火规范计算疏散宽度为100/100X0.65=0.65米,设计疏散楼梯宽度为1.3x2=2.6米,设计疏散走道宽度为1.88x2=3.76米。三层疏散人数不超过40人，不足100人按100人计算，按建筑设计防火规范计算疏散宽度为100/100X0.75=0.75米,设计疏散楼梯宽度为1.3x2=2.6米,设计疏散走道宽度为1.88x2=3.76米。四层疏散人数不超
8、过10人，不足100人按100人计算，按建筑设计防火规范计算疏散宽度为100/100X1.0=1.0米,设计疏散楼梯宽度为1.3x2=2.6米，设计疏散走道宽度为1.88x2=3.76米。五层疏散人数不超过10人，不足100人按100人计算，按建筑设计防火规范计算疏散宽度为100/100X1.0=1.0米,设计疏散楼梯宽度为1.3x2=2.6米，设计疏散走道宽度为1.88x2=3.76米。1#楼梯间为敞开式楼梯间，2#楼梯间为敞开式楼梯间，两个楼梯间分开设置。室内任一点至最近的疏散门或安全出口的直线距离不大于22米,疏散门直通室外地面。位于两个安全出口之间的疏散门至最近的安全出口不大于40米，
9、位于袋形走道两侧的疏散门至安全出口不大于22米，满足防火规范的22米的要求。楼梯间均能直接采光和通风，满足要求。楼梯间一层楼梯门直通往室外。建筑内设计疏散门和安全出口的净宽度不小于0.9米，疏散走道和疏散楼梯的净宽度不小于1.1米。5. 2.2江永县桃川镇中心幼儿园消防水池及消防水泵房工程建筑面积小于500平方米，设置一个安全出口，疏散宽度均为L2米。4.3、 防火门的设置及等级4.3.1、 凡防火分区的门均为甲级防火门，配电房、消防水泵房、发电机房均为甲级防火门，弱电机房、消防控制室为乙级防火门。封闭疏散楼梯为乙级防火门。水、电井检查门为丙级防火门。防火门均向疏散方向开启。每门均随门附设自动
10、闭门器。五、建筑构造（一）窗间墙宽度，窗槛墙高度均大于1.2m（二）1、电梯井应独立设置，井内严禁敷设可燃气体和甲、乙、丙类液体管道,不应敷设与电梯无关的电缆、电线等。电梯井的井壁除设置电梯门、安全逃生门和通气空洞外，不应设置其他开口。2、电缆井、管道井、排烟道、排气道、垃圾道等竖向并道，应分别独立设置。井壁的耐火极限不应低于LOOh,井壁上的检查门应采用丙级防火门。3、建筑内的电缆井、管道井应在每层楼板处采用不低于楼板耐火极限的不燃材料或防火封堵材料封堵，建筑内的电缆井、管道井与房间、走道等相连通的孔隙应采用防火封堵材料封堵（三）防烟、排烟、供暖、通风和空气调节系统中的管道及建筑内的其他管道
11、，在穿越防火隔墙、楼板和防火墙处的孔隙应采用防火封堵材料封堵，风管穿过防火隔墙、楼板和防火墙时，穿越处风管上的防火阀、排烟防火阀两侧各2Om范围内的风管应采用耐火风管或风管外璧应采取防火保护措施，且耐火极限不应低于该防火分隔体的耐火极限。（四）各楼设有消火栓具体位置详见水施；（五）内装修执行建筑内部装修设计防火规范GB50222-2017六、结构设计结构形式：江永县桃川镇中心幼儿园综合楼、江永县桃川镇中心幼儿园消防水池及消防水泵房主体结构均为框架结构；结构安全等级：一级；耐火等级:二级；防火等级：所有屋顶承重构件、墙体、外墙、隔墙、柱均为不燃烧体，燃烧性能为A级。主体结构构件的耐火极限为二级，
12、主体结构构件的燃性性能为不燃性。主体为：柱耐火极限3.Oh,钢筋硅构件厚度200mm；防火墙耐火极限3.Oh,普通页岩砖构件厚度200mm；梁耐火极限1.5h,钢筋碎梁，保护层厚度20mm；楼板耐火极限1.5h,现浇的整体式梁板，保护层厚度20mm,构件厚度是小IOOmm；楼梯间与前室的墙、电梯井的墙耐火极限2.Oh,普通页岩砖构件厚度200mm；疏散走道两侧的隔墙耐火极限1.50h,普通页岩砖构件厚度200mm；疏散楼梯、坡道耐火极限L5h,屋顶承重构件耐火极限LOh,屋顶梁保护层厚度20mm；隔墙、非承重外墙耐火极限1.Oh,普通页岩砖构件200m厚。七、消防给水7.1、 设计依据和设计范
13、围7.1.1 设计依据:（1）建设方关于本工程的设计任务书,设计要求和建设方提供的有关资料。（2）建设方提供的本工程周围城市市政管道资料。（3）国家现行的有关规范：1 .建筑设计防火规范GB50016-2014（2018年版）2 .消防给水及消火栓系统技术规范GB50974-20143 .建筑灭火器配置设计规范GB50140-2005（4）各专业提供的作业条件图和设计资料。4 .1.2工程概况：本工程区位：本项目位于江永县桃川镇中心幼儿园。江永县桃川镇中心幼儿园综合楼，本工程建筑层数为地上层数5+1层,建筑面积:1339.44平方米,首层占地面积：282.59平方米。建筑高度为:22.250米
14、（室外地面至屋面高度）。本建筑一层为办公，二层为美术教室和办公，三层为音乐教室和办公，四五层都为办公，顶层为架空隔热层。建筑用途为教学、办公。为多层综合楼（2个班的小型幼儿园）。5 .1.3设计范围：（1）包括本工程设有室内、外消火栓给水系统、灭火器配置系统。室内外消火栓消防。1、消防水量本工程同一时间内火灾次数按一次计，以公租房的最大消防用水量为列：如下表（表一）O用户名称室内消火栓用水量（ls）室外消火栓用水量（ls）火灾延续时间综合楼15252h2、室外消火栓系统1、室外消防给水工程设计1） .室外消防水源采用消防水池水泵房加压供给。2） .室外消防用水量详见表一。3） .室外消防给水采
15、用消防水池水泵房加压供给。并同时设置室外消火栓4） .室外消火栓按间距不超过12Onl沿基地道路均匀布置，服务半径150m,并满足水泵接合器1540m范围以内设有室外消火栓的要求。室外消火栓距建筑物的距离在540m,距路边不超过2mo1、室内消火栓系统室内消防工程设计1）、室内消防用水量15L/S,室外消防用水量25L/S,火灾延续时间2h。消火栓泵流量为40L/S,扬程0.50MPa2）、消防水源及消防用水量a.消防水源为城镇自来水,本工程室外设294T消防贮水池供室内发生火灾时灭火用水量。消防水池容积为294T。b.火灾持续时间：消火栓系统2h,c.消防用水量标准及一次灭火用水量，详见表一。3）、室内消火栓灭火系统a.室内消火栓采用临时高压制消火栓灭火给水系统。消火栓加压给水泵与自喷水泵一起设在水泵房内，共设两台消火栓给水加压泵，一用一备，互为备用。b.本建筑内各层均设消火栓进行保护。其布置保证室内任何一处均有两股水柱同时到达。灭火水枪的充实水柱不小于13moc.消火拴箱内均配置DN65消火栓一个，DN65L25m麻质衬胶水带一条，一支DN65X19直流水枪，消防软管卷盘一座，报警按钮和指示灯各一只。d.消火栓系统分别设一套水泵接
