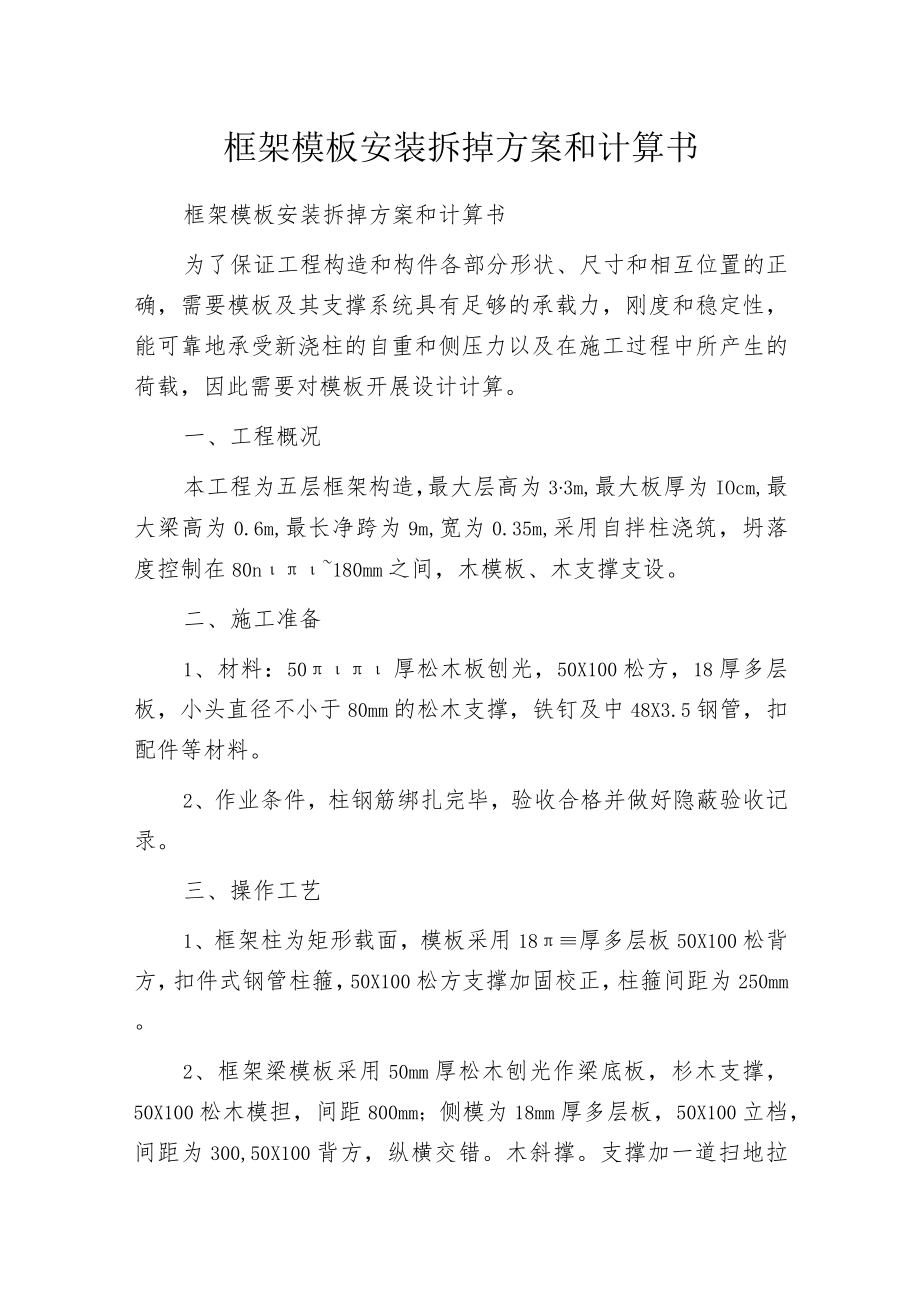

框架模板安装拆掉方案和计算书.docx_第1页
第1页 / 共7页

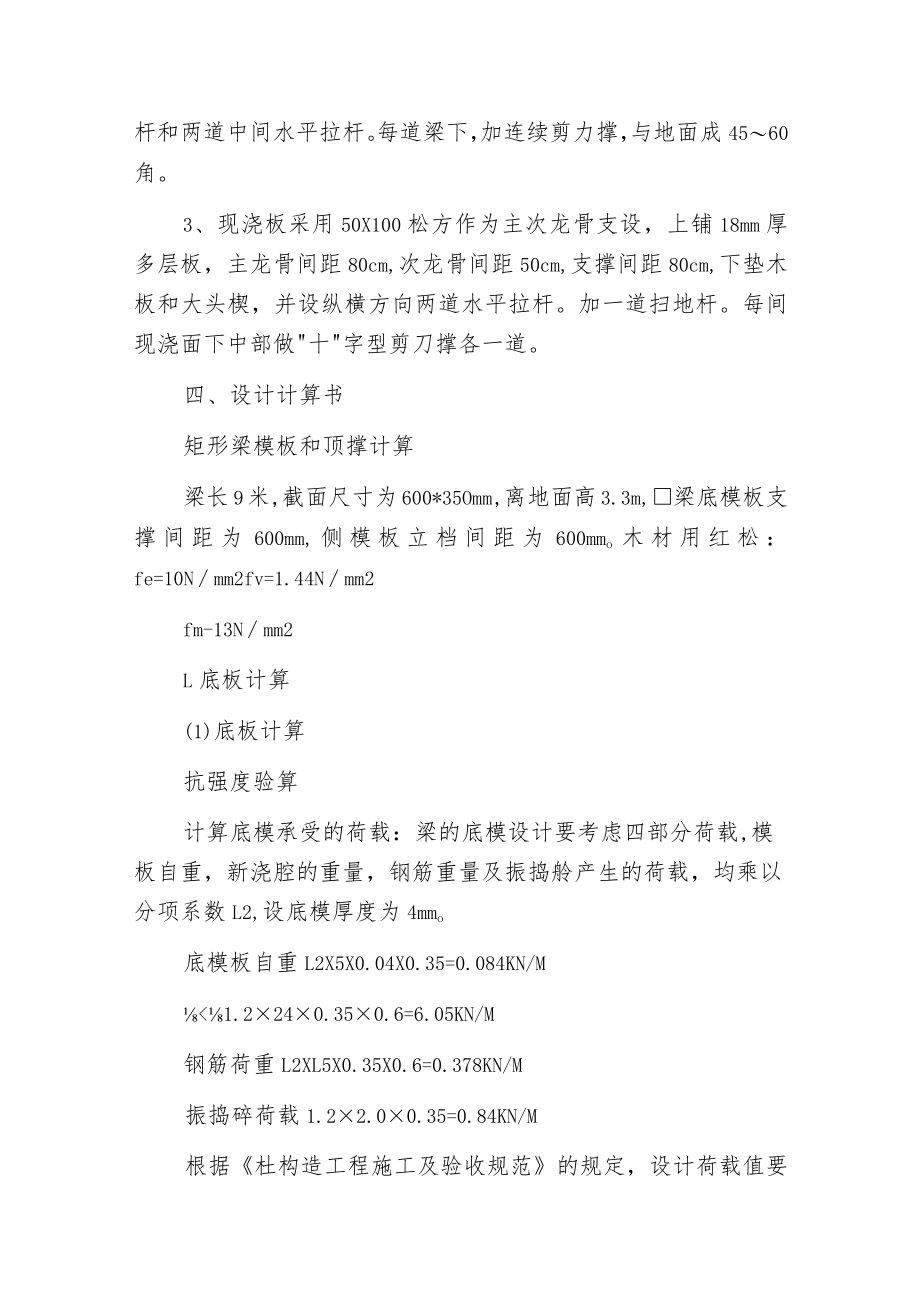

框架模板安装拆掉方案和计算书.docx_第2页
第2页 / 共7页

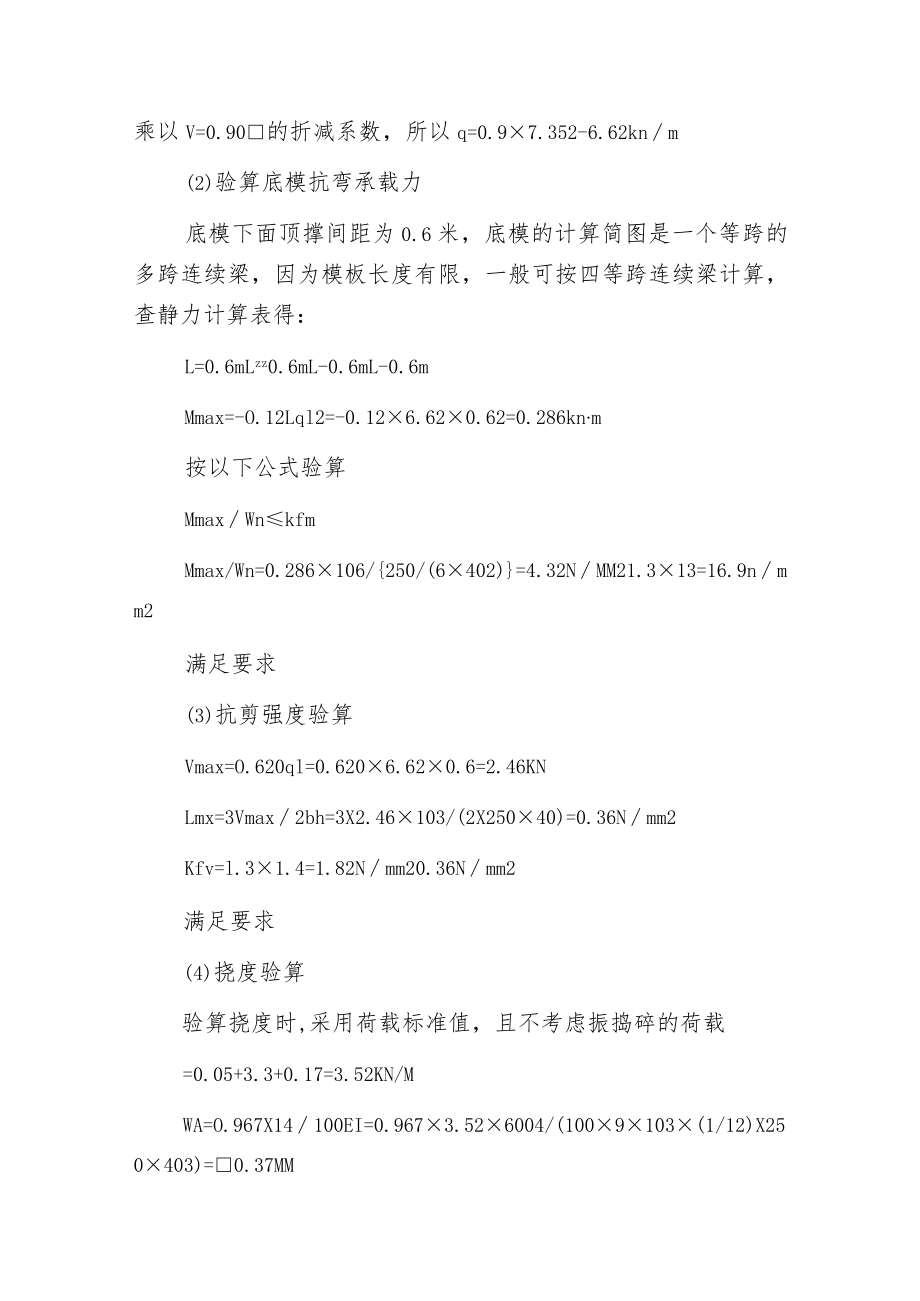

框架模板安装拆掉方案和计算书.docx_第3页
第3页 / 共7页
框架模板安装拆掉方案和计算书.docx_第4页
第4页 / 共7页
框架模板安装拆掉方案和计算书.docx_第5页
第5页 / 共7页
框架模板安装拆掉方案和计算书.docx_第6页
第6页 / 共7页
框架模板安装拆掉方案和计算书.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《框架模板安装拆掉方案和计算书.docx》由会员分享,可在线阅读,更多相关《框架模板安装拆掉方案和计算书.docx(7页珍藏版)》请在第壹文秘上搜索。

1、框架模板安装拆掉方案和计算书框架模板安装拆掉方案和计算书为了保证工程构造和构件各部分形状、尺寸和相互位置的正确,需要模板及其支撑系统具有足够的承载力,刚度和稳定性,能可靠地承受新浇柱的自重和侧压力以及在施工过程中所产生的荷载,因此需要对模板开展设计计算。一、工程概况本工程为五层框架构造,最大层高为33m,最大板厚为IOcm,最大梁高为0.6m,最长净跨为9m,宽为0.35m,采用自拌柱浇筑,坍落度控制在80n180mm之间,木模板、木支撑支设。二、施工准备1、材料:50厚松木板刨光,50X100松方,18厚多层板,小头直径不小于80mm的松木支撑,铁钉及中48X3.5钢管,扣配件等材料。2、作

2、业条件,柱钢筋绑扎完毕,验收合格并做好隐蔽验收记录。三、操作工艺1、框架柱为矩形载面,模板采用18厚多层板50X100松背方,扣件式钢管柱箍,50X100松方支撑加固校正,柱箍间距为250mm。2、框架梁模板采用50mm厚松木刨光作梁底板,杉木支撑,50X100松木模担,间距800mm;侧模为18mm厚多层板,50X100立档,间距为300,50X100背方,纵横交错。木斜撑。支撑加一道扫地拉杆和两道中间水平拉杆。每道梁下,加连续剪力撑,与地面成4560角。3、现浇板采用50X100松方作为主次龙骨支设,上铺18mm厚多层板,主龙骨间距80cm,次龙骨间距50cm,支撑间距80cm,下垫木板和

3、大头楔,并设纵横方向两道水平拉杆。加一道扫地杆。每间现浇面下中部做十字型剪刀撑各一道。四、设计计算书矩形梁模板和顶撑计算梁长9米,截面尺寸为600*35Omm,离地面高3.3m,梁底模板支撑间距为600mm,侧模板立档间距为600mmo木材用红松:fe=10Nmm2fv=1.44Nmm2fm-13Nmm2L底板计算(1)底板计算抗强度验算计算底模承受的荷载:梁的底模设计要考虑四部分荷载,模板自重,新浇腔的重量,钢筋重量及振捣舲产生的荷载,均乘以分项系数L2,设底模厚度为4mmo底模板自重L2X5X0.04X0.35=0.084KN/M1.2240.350.6=6.05KN/M钢筋荷重L2XL5

4、X0.35X0.6=0.378KN/M振捣碎荷载1.22.00.35=0.84KN/M根据杜构造工程施工及验收规范的规定,设计荷载值要乘以V=0.90的折减系数,所以q=0.97.352-6.62knm(2)验算底模抗弯承载力底模下面顶撑间距为0.6米,底模的计算简图是一个等跨的多跨连续梁,因为模板长度有限,一般可按四等跨连续梁计算,查静力计算表得:L=0.6mLzz0.6mL-0.6mL-0.6mMmax=-O.12Lql2=-0.126.620.62=0.286knm按以下公式验算MmaxWnkfmMmax/Wn=0.286106/250/(6402)=4.32NMM21.313=16.9

5、nmm2满足要求(3)抗剪强度验算Vmax=O.620ql=0.6206.620.6=2.46KNLmx=3Vmax2bh=3X2.46103/(2X25040)=0.36Nmm2Kfv=l.31.4=1.82Nmm20.36Nmm2满足要求(4)挠度验算验算挠度时,采用荷载标准值,且不考虑振捣碎的荷载=0.05+3.3+0.17=3.52KN/MWA=O.967X14100EI=0.9673.526004/(1009103(1/12)X250403)=0.37MM允许挠度为h400=600400=l.5mm0.37mm满足要求2、侧模板计算(1)侧压力计算,梁的侧模强度计算,口要考虑振捣校时

6、产生的荷载及新浇胫对模板侧面的压力,并乘以分项系数1.2。采用内部振捣器时,新浇筑的普通校作用于模板的最大侧压力:F=0.2224200/20+1511(2)0.5=42.66KN/M2F=24H=24X0.55=13.2KN/M2选择二者之中较小者取F=13.2KN/M2振捣彼时产生的侧压力为4KN/M2总侧压力ql=1.2(13.2+4)=20.64KN/M2化为线荷载q=0.60.9q=ll.15KN/M(2)验算抗弯强度按四跨连续梁查表得:Mmax=-O.12ql2=-0.128.360.62=knm=-0.486钢模板静截面抵抗矩为5.94CM3所以MmaxWh=253103/5.9

7、4103=81.82mm2A3钢的抗弯强度设计值为200NMM281.82N/MM2满足要求(3)抗剪强度验算Vmax=O.62ql=0.6211.150.6=4.15knmx=3V2A=3X103/2X10405.99nmm2A3钢抗剪强度设计值为125NMM2599N/MM2满足要求(4)挠度验算q=0.6(13.2+4)=10.32knmWa=O.967ql4100EI=0.96710.326004/1002.0610526.972104=0.24MMW=450/400=1.13MM0.24MM3.顶撑计算钢楞选择直径48X3.5mm的钢管,间距0.6m,在3.6M高度的中间纵横各设两道

8、水平支撑.L0=3.6/3=1.2mi=(I/A)0.5=(12.191044.89102)0.5=15.79MM=L0i=160015,79=101.33(1)强度验算已知N=4.3820.6=1.315KNNAN=13154.89102=2.68N/MM2215N/MM2满足要求(2)稳定验算因为=101.33查表得稳定系数=0.628NA0=13150.628X4.89102=4.28N/MM2215N/MM2符合要求4、插销抗剪强度验算N2A0=7.73X0.75/2X(3.14X1224=7.73X0.75(2113)=25.6Nmm2fv=125Nmm2(4)按最不利因素求受压稳定

9、性计算允许荷载NxABMXErxWix(1-0.8NNEx)fN/(0.487452)+(124N)1.153862.88X1-0.8X(N/3862.88)f=215Nmm2求得允许荷载为N=132KNA一套管钢管截面面积(m2)查表A=452(mm2)Ah-插管钢管截面面积(mm2)查表Ak=357(mm2)X一轴心受压构件稳定系数长细比人二ULi2(L为钢支柱长度i2为套管回转半径mm)换算系数U=(l+h2)O.5h=I2(套管贯性矩)(插管贯性矩)一等效弯矩系数=LOMX-偏心弯矩值Mx=N.ee=dl2=482=24mmWix一钢支柱截面抵抗矩(mm3)E-钢柱弹性模量(Nmm2)E=2.06105Nmm2dl套管直径dl=48mmd2插管直径d2=43mm其余的梁、柱的模板和支撑计算与上述方法一样,在此不作详细计算。fc木材顺纹抗拉强度设计值fv木材顺纹抗剪强度设计值fm木材抗弯强度设计值Mmax最大弯矩W净截面抵抗矩Vmax最大剪力max最大剪应力受弯构件挠度i回转半径长细比An净截面面积轴心受压构件稳定系数
