1、框架玻璃幕墙施工方案1施工流程幕墙施工顺序：测量放线一埋件处理一连接件安装一龙骨安装f安装防火封修一安装玻璃板竖框定位放线竖框安装竖框校正验收F-对封修岩棉安装1玻璃板块安装J清洁收尾J2施工方法2.1测量放线土建结构施工结束后，施工队伍进场后首先进行测量定位，测量出土建结构偏差，为施工做好准备，测量后需确定安装基准线，包括龙骨排布基准及各部分幕墙的水平标高线，为各个不同部位的幕墙确定三个方向的基准。2.2埋件处理根据我国现行行业标准玻璃幕墙工程技术规范JGJ102-2003规定：幕墙构件与混凝土结构通过埋件连接，埋件分为预埋件和后补埋件，预埋件在主体结构混凝土施工时埋入。后补埋件现场补打安装

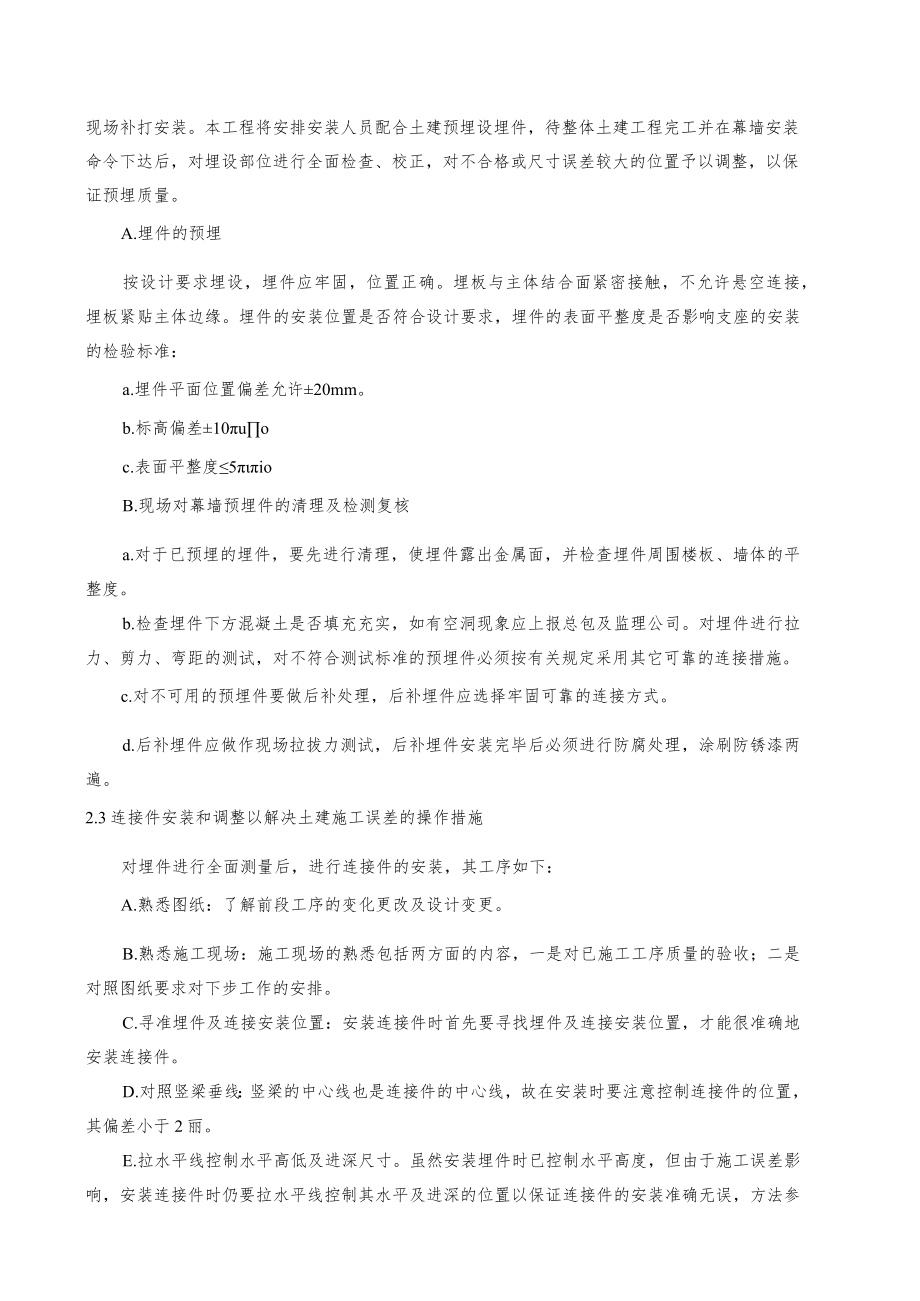

2、。本工程将安排安装人员配合土建预埋设埋件，待整体土建工程完工并在幕墙安装命令下达后，对埋设部位进行全面检查、校正，对不合格或尺寸误差较大的位置予以调整，以保证预埋质量。A.埋件的预埋按设计要求埋设，埋件应牢固，位置正确。埋板与主体结合面紧密接触，不允许悬空连接，埋板紧贴主体边缘。埋件的安装位置是否符合设计要求，埋件的表面平整度是否影响支座的安装的检验标准：a.埋件平面位置偏差允许20mm。b.标高偏差10uoc.表面平整度5ioB.现场对幕墙预埋件的清理及检测复核a.对于已预埋的埋件，要先进行清理，使埋件露出金属面，并检查埋件周围楼板、墙体的平整度。b.检查埋件下方混凝土是否填充充实，如有空洞
3、现象应上报总包及监理公司。对埋件进行拉力、剪力、弯距的测试，对不符合测试标准的预埋件必须按有关规定采用其它可靠的连接措施。c.对不可用的预埋件要做后补处理，后补埋件应选择牢固可靠的连接方式。d.后补埋件应做作现场拉拔力测试，后补埋件安装完毕后必须进行防腐处理，涂刷防锈漆两遍。2.3连接件安装和调整以解决土建施工误差的操作措施对埋件进行全面测量后，进行连接件的安装，其工序如下：A.熟悉图纸：了解前段工序的变化更改及设计变更。B.熟悉施工现场：施工现场的熟悉包括两方面的内容，一是对已施工工序质量的验收；二是对照图纸要求对下步工作的安排。C.寻准埋件及连接安装位置：安装连接件时首先要寻找埋件及连接安

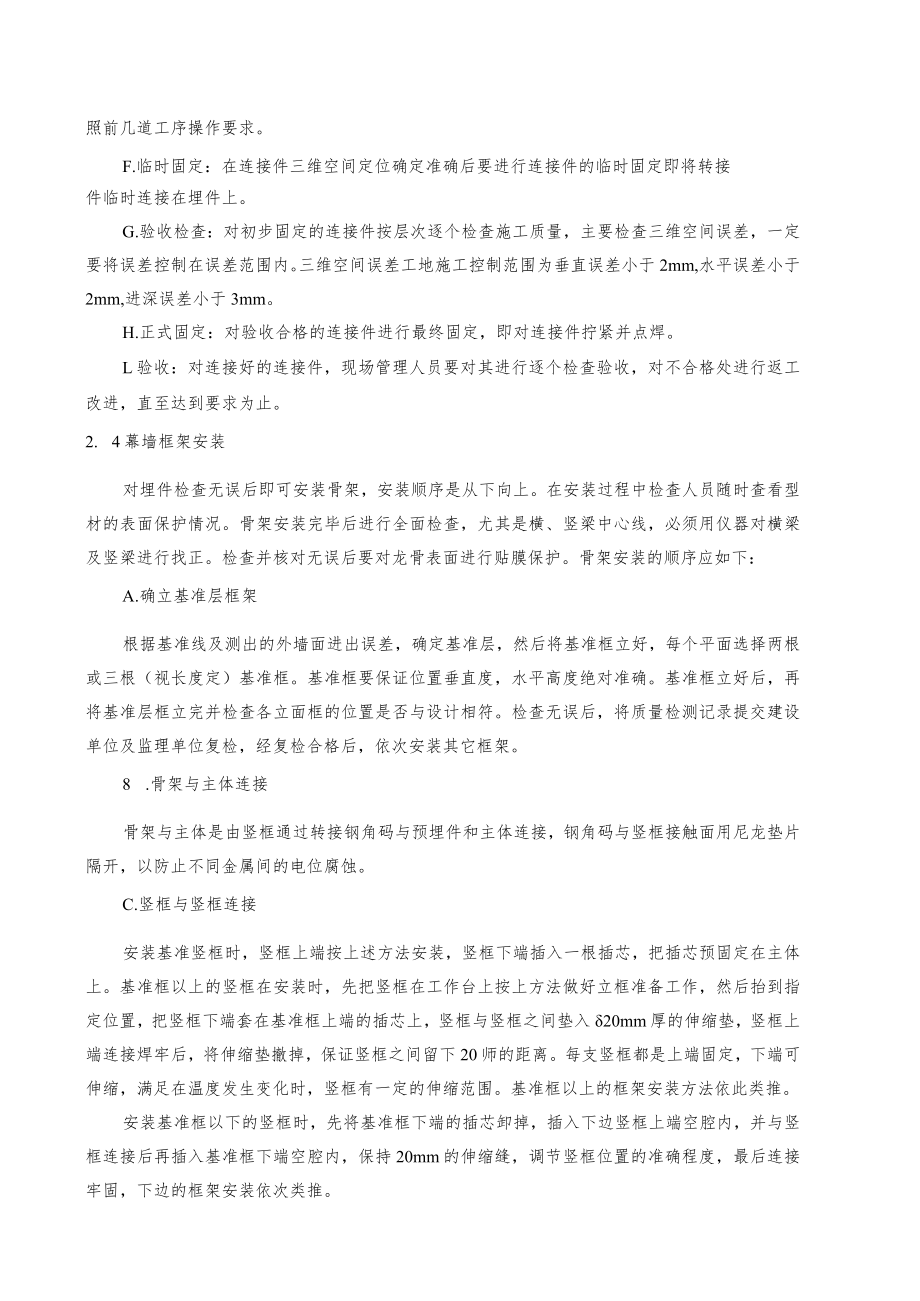

4、装位置，才能很准确地安装连接件。D.对照竖梁垂线：竖梁的中心线也是连接件的中心线，故在安装时要注意控制连接件的位置，其偏差小于2丽。E.拉水平线控制水平高低及进深尺寸。虽然安装埋件时已控制水平高度，但由于施工误差影响，安装连接件时仍要拉水平线控制其水平及进深的位置以保证连接件的安装准确无误，方法参照前几道工序操作要求。F.临时固定：在连接件三维空间定位确定准确后要进行连接件的临时固定即将转接件临时连接在埋件上。G.验收检查：对初步固定的连接件按层次逐个检查施工质量，主要检查三维空间误差，一定要将误差控制在误差范围内。三维空间误差工地施工控制范围为垂直误差小于2mm,水平误差小于2mm,进深误差
5、小于3mm。H.正式固定：对验收合格的连接件进行最终固定，即对连接件拧紧并点焊。L验收：对连接好的连接件，现场管理人员要对其进行逐个检查验收，对不合格处进行返工改进，直至达到要求为止。2. 4幕墙框架安装对埋件检查无误后即可安装骨架，安装顺序是从下向上。在安装过程中检查人员随时查看型材的表面保护情况。骨架安装完毕后进行全面检查，尤其是横、竖梁中心线，必须用仪器对横梁及竖梁进行找正。检查并核对无误后要对龙骨表面进行贴膜保护。骨架安装的顺序应如下：A.确立基准层框架根据基准线及测出的外墙面进出误差，确定基准层，然后将基准框立好，每个平面选择两根或三根（视长度定）基准框。基准框要保证位置垂直度，水平
6、高度绝对准确。基准框立好后，再将基准层框立完并检查各立面框的位置是否与设计相符。检查无误后，将质量检测记录提交建设单位及监理单位复检，经复检合格后，依次安装其它框架。8 .骨架与主体连接骨架与主体是由竖框通过转接钢角码与预埋件和主体连接，钢角码与竖框接触面用尼龙垫片隔开，以防止不同金属间的电位腐蚀。C.竖框与竖框连接安装基准竖框时，竖框上端按上述方法安装，竖框下端插入一根插芯，把插芯预固定在主体上。基准框以上的竖框在安装时，先把竖框在工作台上按上方法做好立框准备工作，然后抬到指定位置，把竖框下端套在基准框上端的插芯上，竖框与竖框之间垫入20mm厚的伸缩垫，竖框上端连接焊牢后，将伸缩垫撤掉，保证
7、竖框之间留下20师的距离。每支竖框都是上端固定，下端可伸缩，满足在温度发生变化时，竖框有一定的伸缩范围。基准框以上的框架安装方法依此类推。安装基准框以下的竖框时，先将基准框下端的插芯卸掉，插入下边竖框上端空腔内，并与竖框连接后再插入基准框下端空腔内，保持20mm的伸缩缝，调节竖框位置的准确程度，最后连接牢固，下边的框架安装依次类推。D.竖框与横框连接竖框与横框之间通过铝合金芯套和螺栓连接起来。首先根据分格把一组横框套在相邻两根竖框对应的铝合金芯套位置上，横框与竖框接触面垫上1.5mm厚度胶皮垫（避免硬接触，当温度发生变化时，横框与竖框能够自由伸缩）。调整横框的进出位置，使横框外表面与竖框基准面
8、外表面保持在一个垂直平面上；调整横框的上下位置，并用水平仪检测横框的水平度，确保横框的位置符合设计图纸分格尺寸的要求，然后用螺栓将铝合金芯套、横竖框连接在一起。横竖框在立框之前，型材外表面贴保护胶带，与玻璃接触表面要事先穿入胶条，避免玻璃与型材硬接触。穿胶条时，首先割断一条与横竖框长度相应的胶条，然后穿入横竖框的凹槽内。穿胶条时要杜绝中间短缺现象，胶条连接处要用CA40H胶粘接。9 .5防火封修安装A.安装防火板：防火板为1.5mm镀锌板，外侧涂防火涂料，并在工厂已经预制成型。与横框连接的一边已经安装有铝合金角片，其与铝合金横框采用机制螺钉连接于横框上。与主体结构连接的一侧折有折边，其采用射钉
9、枪通过射钉固定在主体结构上。B.放置防火棉：防火板安装完毕后，在其上部填塞防火岩棉。防火岩棉在现场根据所在部位的尺寸裁切好，整块铺设上去。在此工序时，要保证防火棉填塞密实，与同边接触良好。C.打防火胶：在防火板下部其与横框、主体相交接以及横向防火板搭接的接缝，均进行打防火胶进行密封，防止向上一楼层窜烟。胶迹要连续、均匀、密实。2.6玻璃板块的安装A.框架安装好后，进行玻璃及开启扇的安装，玻璃在加工厂已预制完成，每块玻璃都有标号，按分格图上相应的标号位置将玻璃通过软性接触放在指定的位置框垫块上，调整玻璃的左右位置，使玻璃的左右中心线与分格的中心线保持一致，横竖向用铝合金压板压紧三元乙丙胶条将玻璃板块安装定位。玻璃安装好后，将装饰铝合金扣板连接到压板之上。B.固定扇的玻璃安装好后，安装开启扇。小的误差可做适当调整，情况严重的要卸下玻璃进行调整，检查窗扇与窗框的吻合是否均匀，如不均匀在窗框的锁定侧进行校准。
