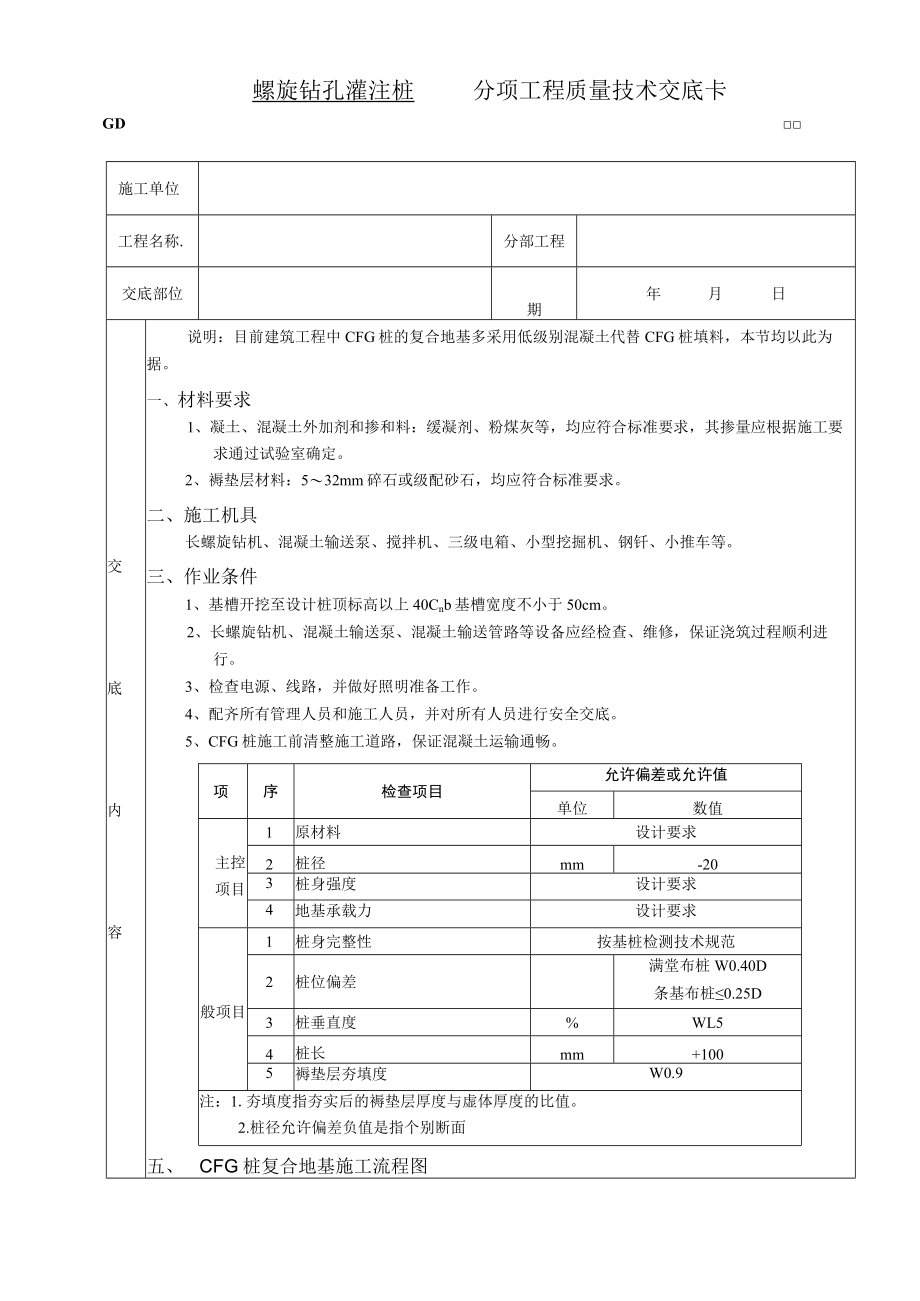

1、螺旋钻孔灌注桩分项工程质量技术交底卡GD施工单位工程名称.分部工程交底部位期年月日交底内容说明：目前建筑工程中CFG桩的复合地基多采用低级别混凝土代替CFG桩填料，本节均以此为据。一、材料要求1、凝土、混凝土外加剂和掺和料：缓凝剂、粉煤灰等，均应符合标准要求，其掺量应根据施工要求通过试验室确定。2、褥垫层材料：532mm碎石或级配砂石，均应符合标准要求。二、施工机具长螺旋钻机、混凝土输送泵、搅拌机、三级电箱、小型挖掘机、钢钎、小推车等。三、作业条件1、基槽开挖至设计桩顶标高以上40Cnb基槽宽度不小于50cm。2、长螺旋钻机、混凝土输送泵、混凝土输送管路等设备应经检查、维修，保证浇筑过程顺利进

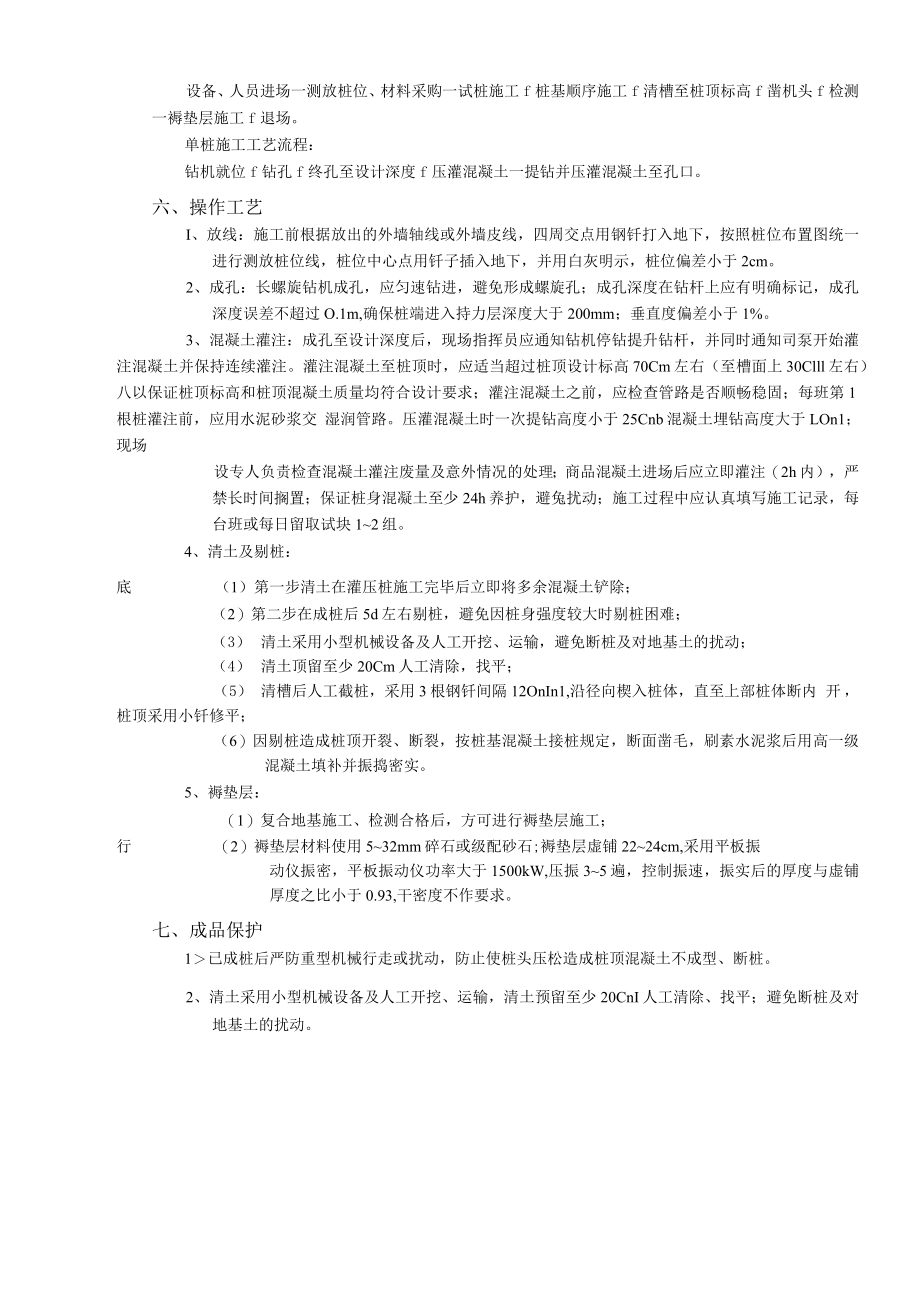

2、行。3、检查电源、线路，并做好照明准备工作。4、配齐所有管理人员和施工人员，并对所有人员进行安全交底。5、CFG桩施工前清整施工道路，保证混凝土运输通畅。四、质量要求项序检查项目允许偏差或允许值单位数值主控项目1原材料设计要求2桩径mm-203桩身强度设计要求4地基承载力设计要求般项目1桩身完整性按基桩检测技术规范2桩位偏差满堂布桩W0.40D条基布桩0.25D3桩垂直度%WL54桩长mm+1005褥垫层夯填度W0.9注：1.夯填度指夯实后的褥垫层厚度与虚体厚度的比值。2.桩径允许偏差负值是指个别断面五、CFG桩复合地基施工流程图设备、人员进场一测放桩位、材料采购一试桩施工f桩基顺序施工f清槽
3、至桩顶标高f凿机头f检测一褥垫层施工f退场。单桩施工工艺流程：钻机就位f钻孔f终孔至设计深度f压灌混凝土一提钻并压灌混凝土至孔口。六、操作工艺I、放线：施工前根据放出的外墙轴线或外墙皮线，四周交点用钢钎打入地下，按照桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，并用白灰明示，桩位偏差小于2cm。2、成孔：长螺旋钻机成孔，应匀速钻进，避免形成螺旋孔；成孔深度在钻杆上应有明确标记，成孔深度误差不超过O.1m,确保桩端进入持力层深度大于200mm；垂直度偏差小于1%。3、混凝土灌注：成孔至设计深度后，现场指挥员应通知钻机停钻提升钻杆，并同时通知司泵开始灌注混凝土并保持连续灌注。灌注混凝土至
4、桩顶时，应适当超过桩顶设计标高70Cm左右（至槽面上30Clll左右）八以保证桩顶标高和桩顶混凝土质量均符合设计要求；灌注混凝土之前，应检查管路是否顺畅稳固；每班第1根桩灌注前，应用水泥砂浆交湿润管路。压灌混凝土时一次提钻高度小于25Cnb混凝土埋钻高度大于LOn1；现场设专人负责检查混凝土灌注废量及意外情况的处理；商品混凝土进场后应立即灌注（2h内），严禁长时间搁置；保证桩身混凝土至少24h养护，避兔扰动；施工过程中应认真填写施工记录，每台班或每日留取试块12组。4、清土及剔桩：底（1）第一步清土在灌压桩施工完毕后立即将多余混凝土铲除；（2）第二步在成桩后5d左右剔桩，避免因桩身强度较大时剔
5、桩困难；（3） 清土采用小型机械设备及人工开挖、运输，避免断桩及对地基土的扰动；（4） 清土顶留至少20Cm人工清除，找平；（5） 清槽后人工截桩，采用3根钢钎间隔12OnIn1,沿径向楔入桩体，直至上部桩体断内开，桩顶采用小钎修平；（6）因剔桩造成桩顶开裂、断裂，按桩基混凝土接桩规定，断面凿毛，刷素水泥浆后用高一级混凝土填补并振捣密实。5、褥垫层：（1）复合地基施工、检测合格后，方可进行褥垫层施工；行（2）褥垫层材料使用532mm碎石或级配砂石;褥垫层虚铺2224cm,采用平板振动仪振密，平板振动仪功率大于1500kW,压振35遍，控制振速，振实后的厚度与虚铺厚度之比小于0.93,干密度不作
6、要求。七、成品保护1已成桩后严防重型机械行走或扰动，防止使桩头压松造成桩顶混凝土不成型、断桩。2、清土采用小型机械设备及人工开挖、运输，清土预留至少20CnI人工清除、找平；避免断桩及对地基土的扰动。专业技术负责人：交底人：接受人：施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须
7、戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤脚不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
