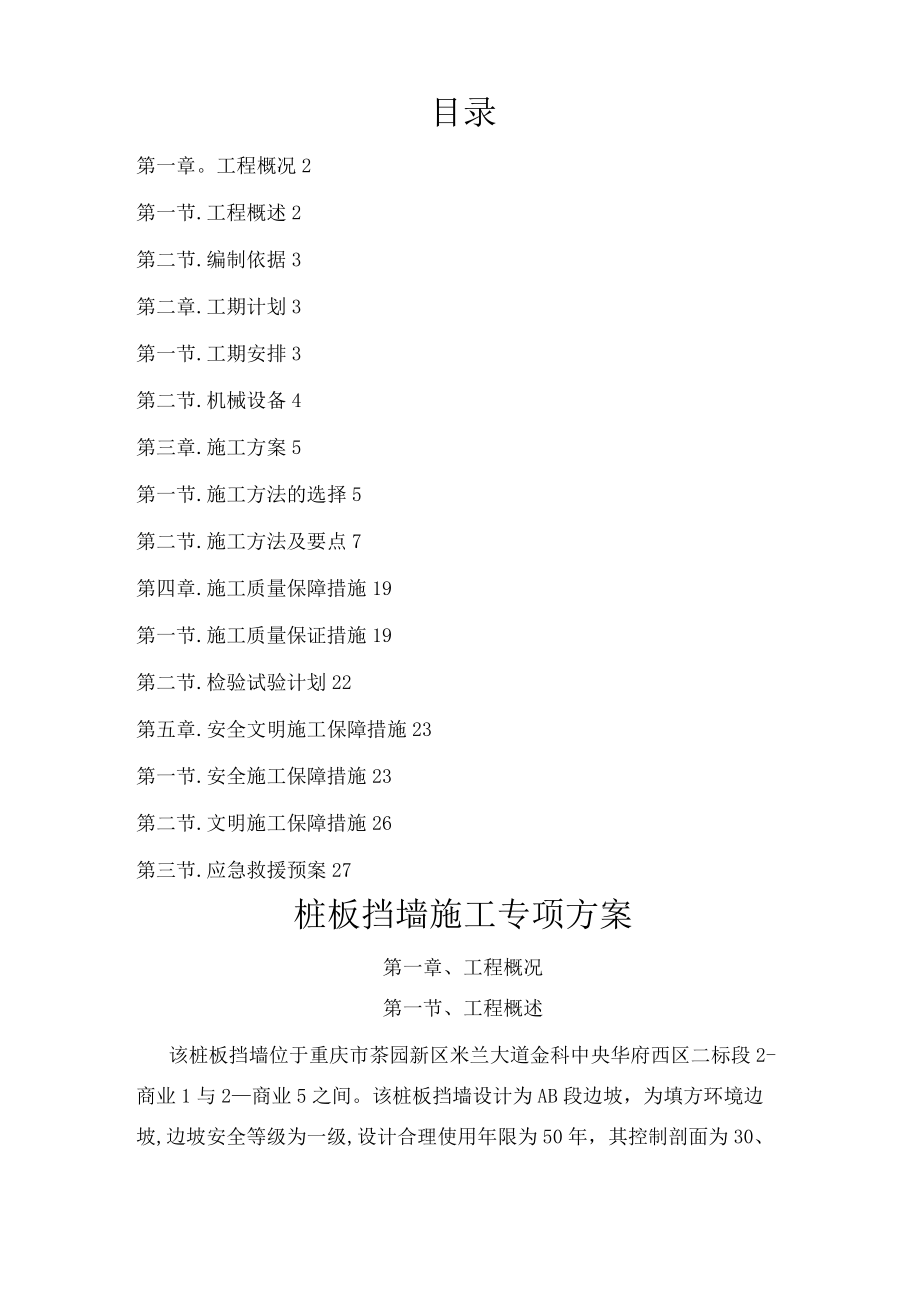

桩板挡(抗滑桩)墙施工专项方案.docx_第1页
第1页 / 共29页

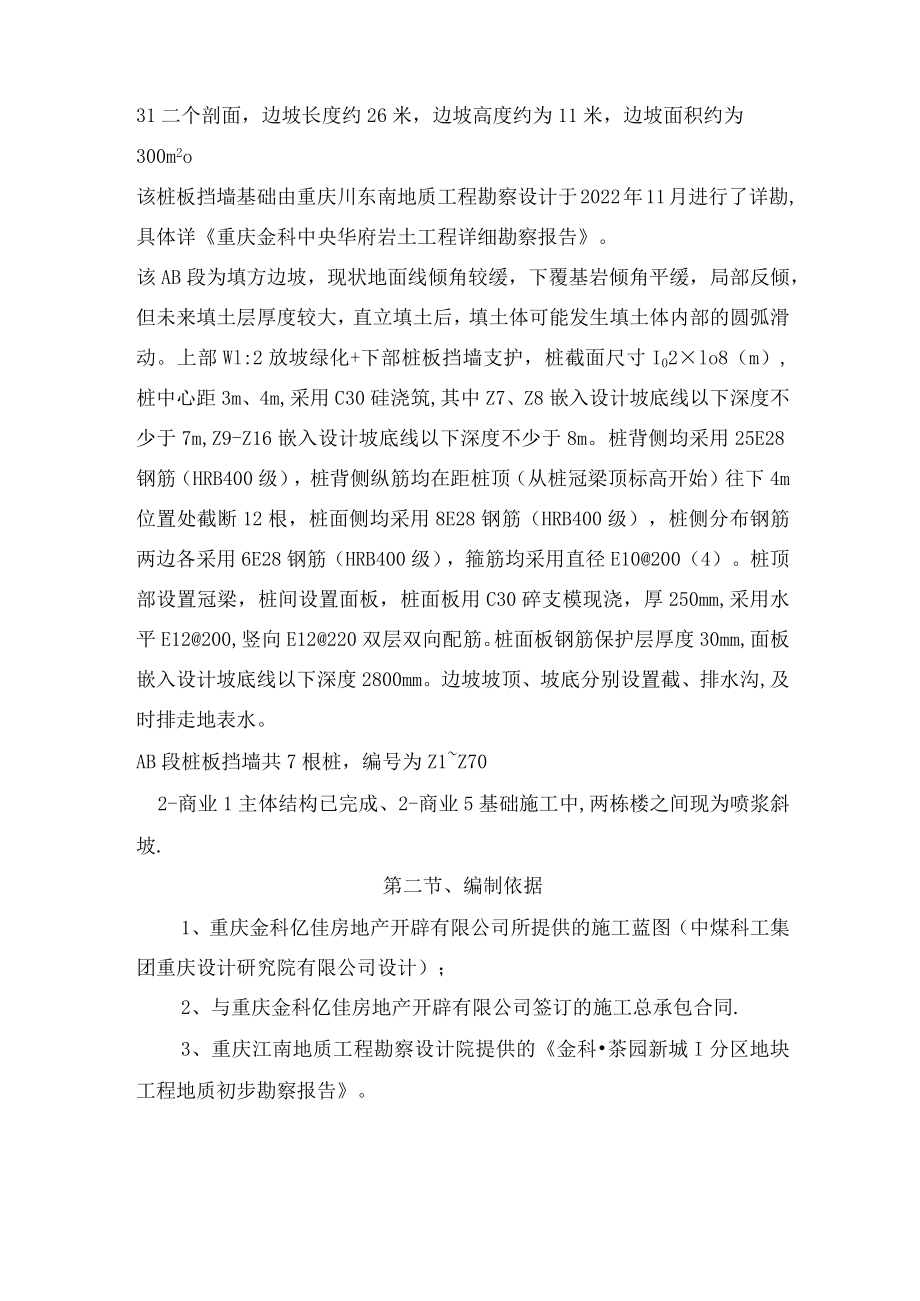

桩板挡(抗滑桩)墙施工专项方案.docx_第2页
第2页 / 共29页

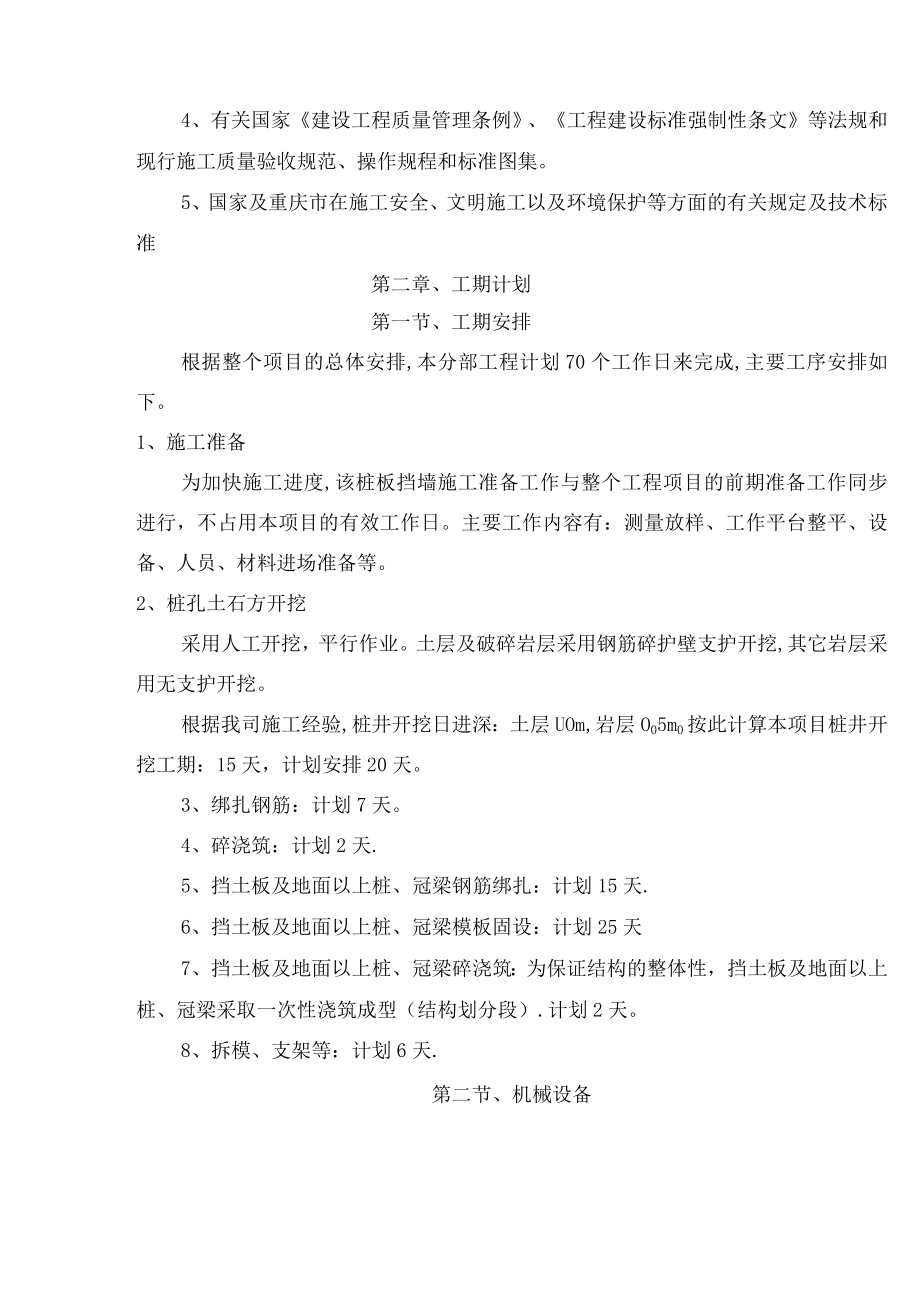

桩板挡(抗滑桩)墙施工专项方案.docx_第3页
第3页 / 共29页
桩板挡(抗滑桩)墙施工专项方案.docx_第4页
第4页 / 共29页
桩板挡(抗滑桩)墙施工专项方案.docx_第5页
第5页 / 共29页
桩板挡(抗滑桩)墙施工专项方案.docx_第6页
第6页 / 共29页
桩板挡(抗滑桩)墙施工专项方案.docx_第7页
第7页 / 共29页
桩板挡(抗滑桩)墙施工专项方案.docx_第8页
第8页 / 共29页
桩板挡(抗滑桩)墙施工专项方案.docx_第9页
第9页 / 共29页
桩板挡(抗滑桩)墙施工专项方案.docx_第10页
第10页 / 共29页
亲,该文档总共29页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《桩板挡(抗滑桩)墙施工专项方案.docx》由会员分享,可在线阅读,更多相关《桩板挡(抗滑桩)墙施工专项方案.docx(29页珍藏版)》请在第壹文秘上搜索。

1、目录第一章。工程概况2第一节.工程概述2第二节.编制依据3第二章.工期计划3第一节.工期安排3第二节.机械设备4第三章.施工方案5第一节.施工方法的选择5第二节.施工方法及要点7第四章.施工质量保障措施19第一节.施工质量保证措施19第二节.检验试验计划22第五章.安全文明施工保障措施23第一节.安全施工保障措施23第二节.文明施工保障措施26第三节.应急救援预案27桩板挡墙施工专项方案第一章、工程概况第一节、工程概述该桩板挡墙位于重庆市茶园新区米兰大道金科中央华府西区二标段2-商业1与2商业5之间。该桩板挡墙设计为AB段边坡,为填方环境边坡,边坡安全等级为一级,设计合理使用年限为50年,其控

2、制剖面为30、31二个剖面,边坡长度约26米,边坡高度约为11米,边坡面积约为300m2o该桩板挡墙基础由重庆川东南地质工程勘察设计于2022年11月进行了详勘,具体详重庆金科中央华府岩土工程详细勘察报告。该AB段为填方边坡,现状地面线倾角较缓,下覆基岩倾角平缓,局部反倾,但未来填土层厚度较大,直立填土后,填土体可能发生填土体内部的圆弧滑动。上部Wl:2放坡绿化+下部桩板挡墙支护,桩截面尺寸I02lo8(m),桩中心距3m、4m,采用C30硅浇筑,其中Z7、Z8嵌入设计坡底线以下深度不少于7m,Z9-Z16嵌入设计坡底线以下深度不少于8m。桩背侧均采用25E28钢筋(HRB400级),桩背侧纵

3、筋均在距桩顶(从桩冠梁顶标高开始)往下4m位置处截断12根,桩面侧均采用8E28钢筋(HRB400级),桩侧分布钢筋两边各采用6E28钢筋(HRB400级),箍筋均采用直径E10200(4)。桩顶部设置冠梁,桩间设置面板,桩面板用C30碎支模现浇,厚250mm,采用水平E12200,竖向E12220双层双向配筋。桩面板钢筋保护层厚度30mm,面板嵌入设计坡底线以下深度2800mm。边坡坡顶、坡底分别设置截、排水沟,及时排走地表水。AB段桩板挡墙共7根桩,编号为Z1Z702-商业1主体结构已完成、2-商业5基础施工中,两栋楼之间现为喷浆斜坡.第二节、编制依据1、重庆金科亿佳房地产开辟有限公司所提

4、供的施工蓝图(中煤科工集团重庆设计研究院有限公司设计);2、与重庆金科亿佳房地产开辟有限公司签订的施工总承包合同.3、重庆江南地质工程勘察设计院提供的金科茶园新城I分区地块工程地质初步勘察报告。4、有关国家建设工程质量管理条例、工程建设标准强制性条文等法规和现行施工质量验收规范、操作规程和标准图集。5、国家及重庆市在施工安全、文明施工以及环境保护等方面的有关规定及技术标准第二章、工期计划第一节、工期安排根据整个项目的总体安排,本分部工程计划70个工作日来完成,主要工序安排如下。1、施工准备为加快施工进度,该桩板挡墙施工准备工作与整个工程项目的前期准备工作同步进行,不占用本项目的有效工作日。主要

5、工作内容有:测量放样、工作平台整平、设备、人员、材料进场准备等。2、桩孔土石方开挖采用人工开挖,平行作业。土层及破碎岩层采用钢筋碎护壁支护开挖,其它岩层采用无支护开挖。根据我司施工经验,桩井开挖日进深:土层UOm,岩层O05m0按此计算本项目桩井开挖工期:15天,计划安排20天。3、绑扎钢筋:计划7天。4、碎浇筑:计划2天.5、挡土板及地面以上桩、冠梁钢筋绑扎:计划15天.6、挡土板及地面以上桩、冠梁模板固设:计划25天7、挡土板及地面以上桩、冠梁碎浇筑:为保证结构的整体性,挡土板及地面以上桩、冠梁采取一次性浇筑成型(结构划分段).计划2天。8、拆模、支架等:计划6天.第二节、机械设备本工程主

6、要用到垂直运输、钢筋加工、混凝土浇筑方面的机械设备,具体安排详见下表。序号机械名称型号数量单位额定功率总功率备注1.汽车吊(Y25K-I1台垂直及水平运输2.柴油碎输送泵HBT601台90KW90KW役输送3o钢筋调直机J0-81台3KW3KW盘园钢筋调直40钢筋切断机QJ40-11台2.2KW2o2KW钢筋切断5.钢筋弯曲机GW40B1台208KW2o8KW钢筋弯曲6。交流电焊机BX33002台23KV46KVA制筋铁件焊接7.插入式振动器ZX503台1.IKW3.3KW论振捣8.钢筋滚丝机2台5o5KWIlKW钢筋机械连接9o木工圆锯MJ1044台3KW12KW模板、材材加工IOo空压机3

7、Z-x18o5KW55o5KW基础开挖Ilo水钻3台3KW15KW基础开挖12.冲击夯HW-322UbKW3KW基础回填13o抽水泵10台1.5KW15KW基础排水14。其它小型机械IOKWIOKW15吊车20T钢材转运。16.合计222o8KW46KVA第三章、施工方案第一节、施工方案的选择由于该桩板挡墙设计为桩顶回填后采用逆作法施工,即先施工桩基,再从上往下逐一进行桩板挡墙的施工,现因该桩板挡墙的位置原始地貌与设计不符(如原始地貌图片),无法采用逆作法进行施工,而采用常规的施工方法,即先施工人工挖孔桩,再搭设整体支撑架绑扎桩板挡墙钢筋、支模等工序。具体方案选择如下:方案一:先进行市政人行道

8、标高以下部份(基础埋置深度范围)人工挖孔桩土石方的施工,然后从市政人行道以上部位(基础以上范围)搭设满堂支撑架进行钢筋绑扎、支模及加固.由于原始地形不平,较繁杂,因此要先于桩板挡墙位置开挖作业面,开挖线距坡脚约2米,便于搭设桩板挡墙两侧的支撑架。桩板挡墙与车库间弃土较高,为确保桩孔开挖过程中的安全,将采用放坡与暂时支护的措施。方案二:桩板挡墙与车库间弃土成放坡状,坡脚基本处于桩板挡墙位置,坡脚的标高基本位于市政人行道标高位置,无法满足设计逆作法施工的要求。因此,为满足设计逆作法的要求,应需先按设计回填的范围、标高及位置进行先回填,然后方可于回填土层进行人工挖孔桩的施工,再采用逆作法进行桩板挡墙

9、的施工。这种方法难以确保人工挖孔桩的安全,因该人工挖孔桩施工区域全部处于回填范围,孔壁塌方与下雨后坡度整体倾滑难以保证。桩板挡墙桩基平面布置见下图:桩板挡墙平面图综合各方面的因素,本项目部建议优先采用方案一的施工。现场地貌情况第二节、施工方法及要点一、人工挖孔桩施工1、施工工艺流程放线定桩位及高程f开挖第一节桩孔土方f支护壁模板放附加钢筋一浇筑第一节护壁碎(高出地面300mn)一检查桩位(中心)轴线一架设垂直运输架一安装卷扬机一安装吊桶、照明、活动盖板、水泵、通风机等一开挖吊运第二节桩孔土方(修边)一先拆第一节支第二节护壁模板f浇第二节护壁砂f检查桩位(中心)轴线f逐层往下循环作业一开挖扩底部

10、份一检查验收一绑扎钢筋一放碎串筒(导管)一浇筑桩(柱)身碎(随浇随振).2、施工方法、施工准备:首先测定桩位、平整场地;安装井架;修筑出磴道路孔口部份处理。根据桩孔孔口段土质情况将井口挖至KOm深时,即采用与桩身同级的钢筋碎浇注成锁口。用来防止下节井壁开挖时井口沉陷。锁口顶面平整,并略高出原地面300mmo3、人工挖孔桩土石方开挖1)、充分做好施工准备工作。2)、开挖深度开挖采取边挖边护的方法。每节挖深Im后,浇筑碎护壁,护壁厚根据地质情况具体确定,遇到特殊地质时开挖深度视地质情况确定,如石质风化易破碎或者有地下水出露地段,井壁容易发生坍方,每节开挖深度相应缩短,整体岩层直接开挖,不护壁.3)

11、、开挖方法为减轻开挖时对井壁的震动,土质地段采用人工从上到下逐段用镐、锹进行,坚硬土层用锤、钎或者风镐破碎,挖土次序先中间后周边挖孔软岩地段采用人工配合风镐进行,桩基嵌岩深度范围不得采用爆破施工。开挖过程中遇到地质破碎的地带用钢箍或者木头加强支护,同时加紧护壁的施工,使护壁尽快达到固壁作用。施工中随时检查孔径、中线及标高,每次开挖后都作好井身地质的观察和记录,描绘地质柱状图,地质与设计不符时报请监理工程师,并采取相应的处理措施。桩基础施工工艺流程图4)、为保证方桩浇筑支模的需要,方桩开挖尺寸2lo5米。如遇土层每边加250mm护壁宽度,做法详见抗滑桩护壁图.5)、桩模板采用定型木模,支撑采用钢

12、管支撑.4、出硝由于实际施工场地狭窄,桩内出砧采用孔内人工装磴,卷扬机垂直提升,井外人工配合手推车运输的施工方法出渣.5、护壁施工人工挖孔桩在原土层、回填土层或者不稳定岩层范围内应设置护壁,挖孔桩护壁采用C30碎,厚度为200-250mm,配筋大样详图.1)、模板施工在立模前,先清除岩壁上的浮土和松动石块,使护壁碎紧贴围岩,护壁模板由4块活动木模板组合而成。护壁支模由中心线控制,将控制桩轴线、高程引到第一节碎护壁上,每节以十字线对中,吊垂球控制中心点位置,用尺杆找四边净距,然后由基准点测量孔深。为便于拆模及浇筑,上口与下口的角度做成一定的倾角,上口孔径与设计相同,地质条件差时,每节护壁间用钢筋

13、进行连接,加强上下节护壁的整体性。2)、护壁碎灌注护壁碎灌注采用提升设备运送碎,小型插入式振捣器捣固。灌注碎时,使两节护壁形成交织搭接状。护壁灌注后,桩井净断面尺寸不得小于桩身设计断面尺寸,每浇完三节护壁后进行一次桩中心位置的校核工作,并对桩的直径和垂直度进行检查,发现偏差,及时采取措施纠正。为使护壁尽快达到固壁作用,碎搅拌时掺入早强剂,提高研早期强度.6、井内通风与排水为保证孔内有新鲜的空气,在孔口设置通风机,用软胶管向孔下通风,保证施工期间孔下空气质量。每次孔内通风排气间隔15分,并经检查无有害气体后,施工人员再下孔作业.桩孔挖至有水地段,孔内设集水坑,渗水量大时采用离心泵或者多级泵抽水.

14、7、上下井设施利用20钢筋加工的软梯或者设有安全卡的吊笼解决施工人员上下井的问题。8、钢筋笼的制作和安装.由于抗滑桩桩身钢筋较多,不能采用井外作业,每节钢筋笼按设计尺寸及配筋加工制作完毕,在井内进行绑扎和焊接。为保证施工安全和施工正常进行,拟在井内采用48X35钢管搭设钢筋制安绑扎脚手架(样式、尺寸见下图),并按要求铺设操作木脚手板(该脚手架在钢筋笼绑扎好后拆除)。48zMlf48大处存于其出族1600120018009、桩碎浇注、D、施工准备二4I,浇筑部位钢筋、预埋件等全部安装完毕,验收合格并已办理隐、预检手续QIIo浇筑碎的操作平台已辅设完毕,辅助运输的塔吊运行正常。IIIo税使用的水泥、砂、碎石已于一月前送检合格,已委托试验室进行税配合比试配,配合比已得到设计、监理和业主认可。IV.已填报硅浇灌许可证,并经监理签字允许浇灌.2)、施工程序检查钢筋数量、规格及位置和搭接作法一办好隐蔽签证手续一清理井内杂物一用同标号的水泥砂浆垫一浇碎一养护C.施工方法碎浇筑前,底部应填以IOcm厚与碎配合比相同,石子减半的碎。浇筑碎时采用分层振捣,分层厚度为500mm为宜,振捣碎时,振动棒应插入一层IOcm摆布,消除冷缝,严禁触碰钢筋.碎养护碎采用洒水养护,养护时间不得小于7d碎的养护均安排专人进行,确保役质量。10、桩的成型后应对桩身完整性
