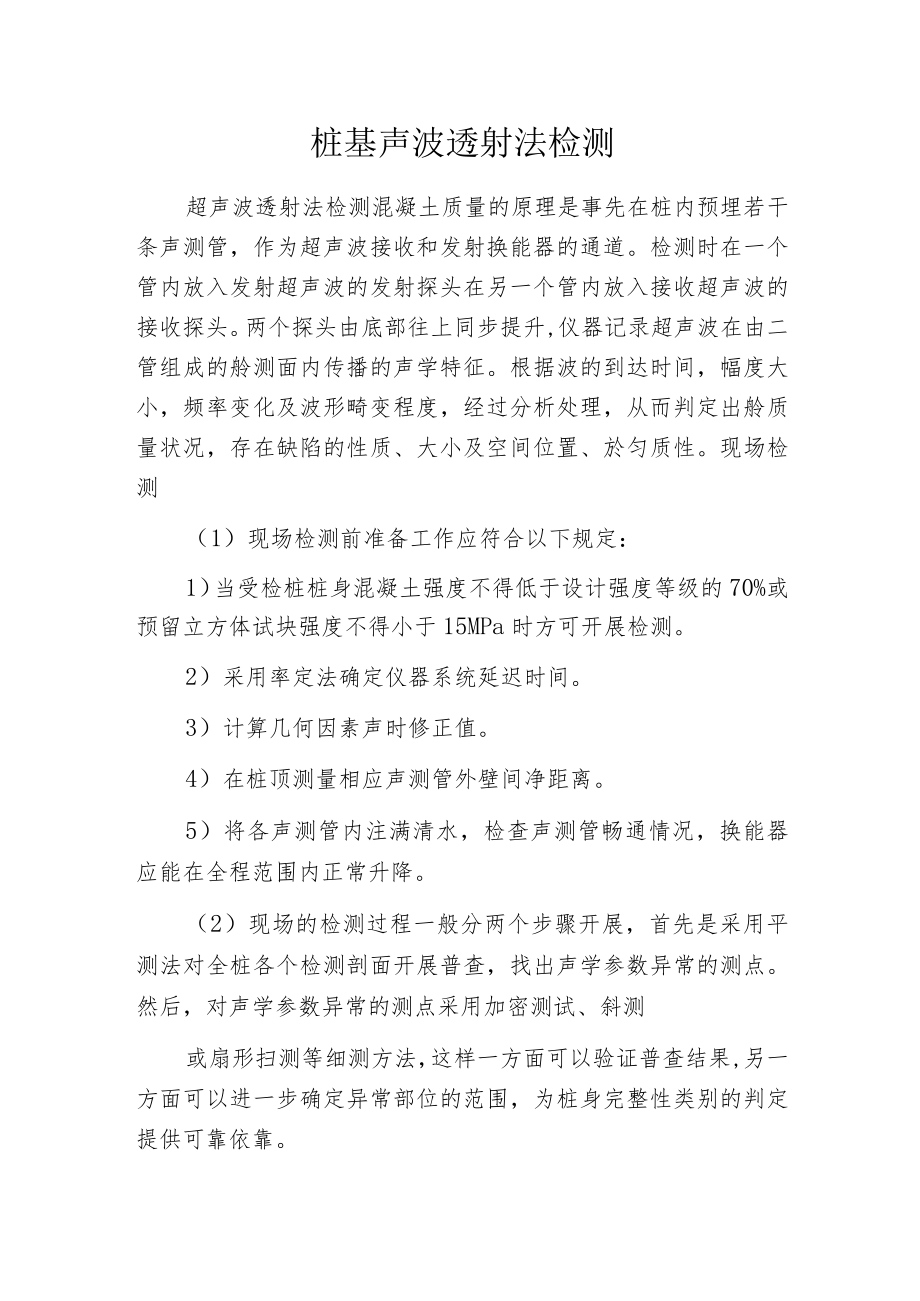

1、桩基声波透射法检测超声波透射法检测混凝土质量的原理是事先在桩内预埋若干条声测管,作为超声波接收和发射换能器的通道。检测时在一个管内放入发射超声波的发射探头在另一个管内放入接收超声波的接收探头。两个探头由底部往上同步提升,仪器记录超声波在由二管组成的舲测面内传播的声学特征。根据波的到达时间,幅度大小,频率变化及波形畸变程度,经过分析处理,从而判定出舲质量状况,存在缺陷的性质、大小及空间位置、於匀质性。现场检测(1)现场检测前准备工作应符合以下规定:1)当受检桩桩身混凝土强度不得低于设计强度等级的70%或预留立方体试块强度不得小于15MPa时方可开展检测。2)采用率定法确定仪器系统延迟时间。3)计

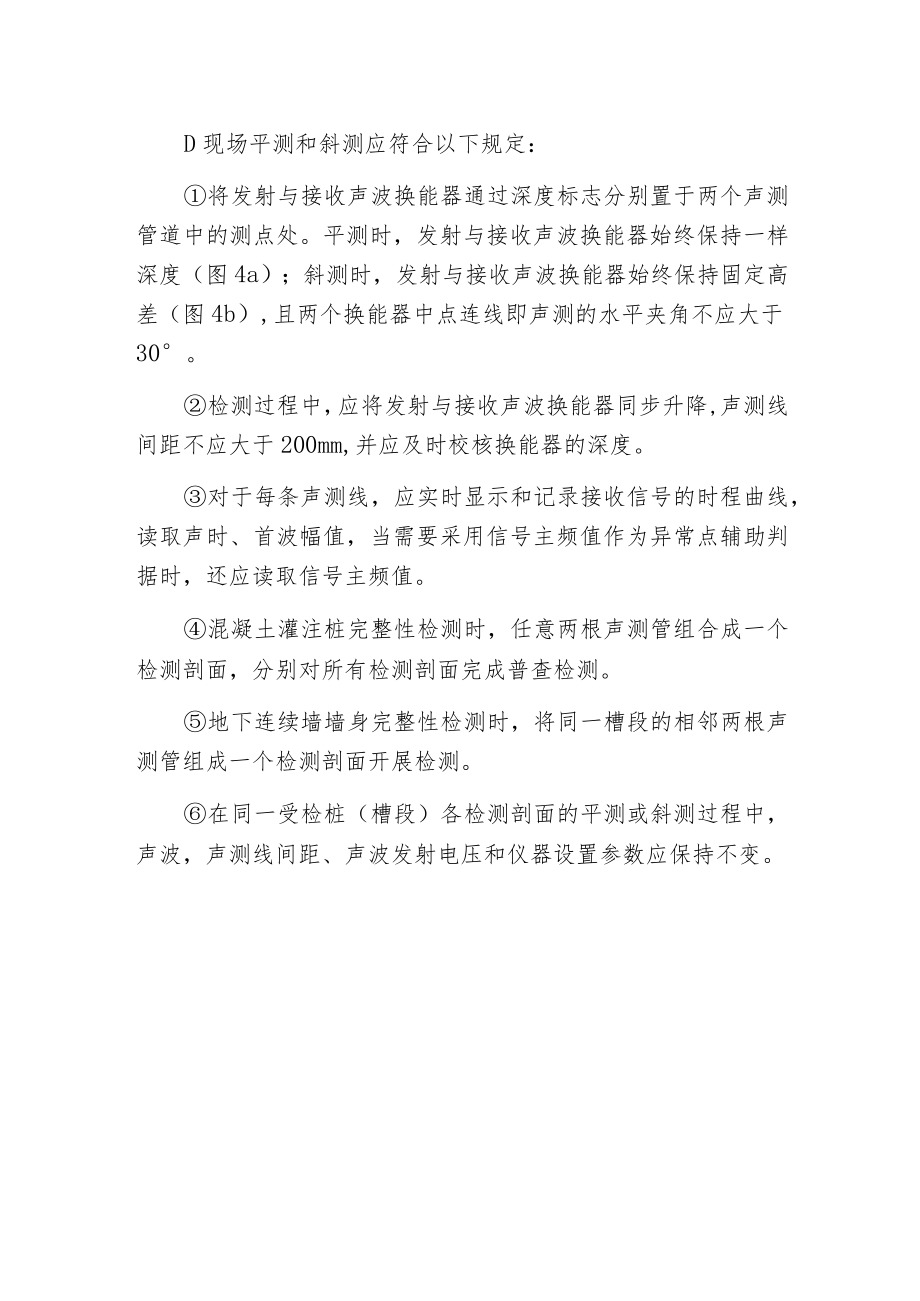

2、算几何因素声时修正值。4)在桩顶测量相应声测管外壁间净距离。5)将各声测管内注满清水,检查声测管畅通情况,换能器应能在全程范围内正常升降。(2)现场的检测过程一般分两个步骤开展,首先是采用平测法对全桩各个检测剖面开展普查,找出声学参数异常的测点。然后,对声学参数异常的测点采用加密测试、斜测或扇形扫测等细测方法,这样一方面可以验证普查结果,另一方面可以进一步确定异常部位的范围,为桩身完整性类别的判定提供可靠依靠。D现场平测和斜测应符合以下规定:将发射与接收声波换能器通过深度标志分别置于两个声测管道中的测点处。平测时,发射与接收声波换能器始终保持一样深度(图4a);斜测时,发射与接收声波换能器始终保持固定高差(图4b),且两个换能器中点连线即声测的水平夹角不应大于30。检测过程中,应将发射与接收声波换能器同步升降,声测线间距不应大于200mm,并应及时校核换能器的深度。对于每条声测线,应实时显示和记录接收信号的时程曲线,读取声时、首波幅值,当需要采用信号主频值作为异常点辅助判据时,还应读取信号主频值。混凝土灌注桩完整性检测时,任意两根声测管组合成一个检测剖面,分别对所有检测剖面完成普查检测。地下连续墙墙身完整性检测时,将同一槽段的相邻两根声测管组成一个检测剖面开展检测。在同一受检桩(槽段)各检测剖面的平测或斜测过程中,声波,声测线间距、声波发射电压和仪器设置参数应保持不变。
