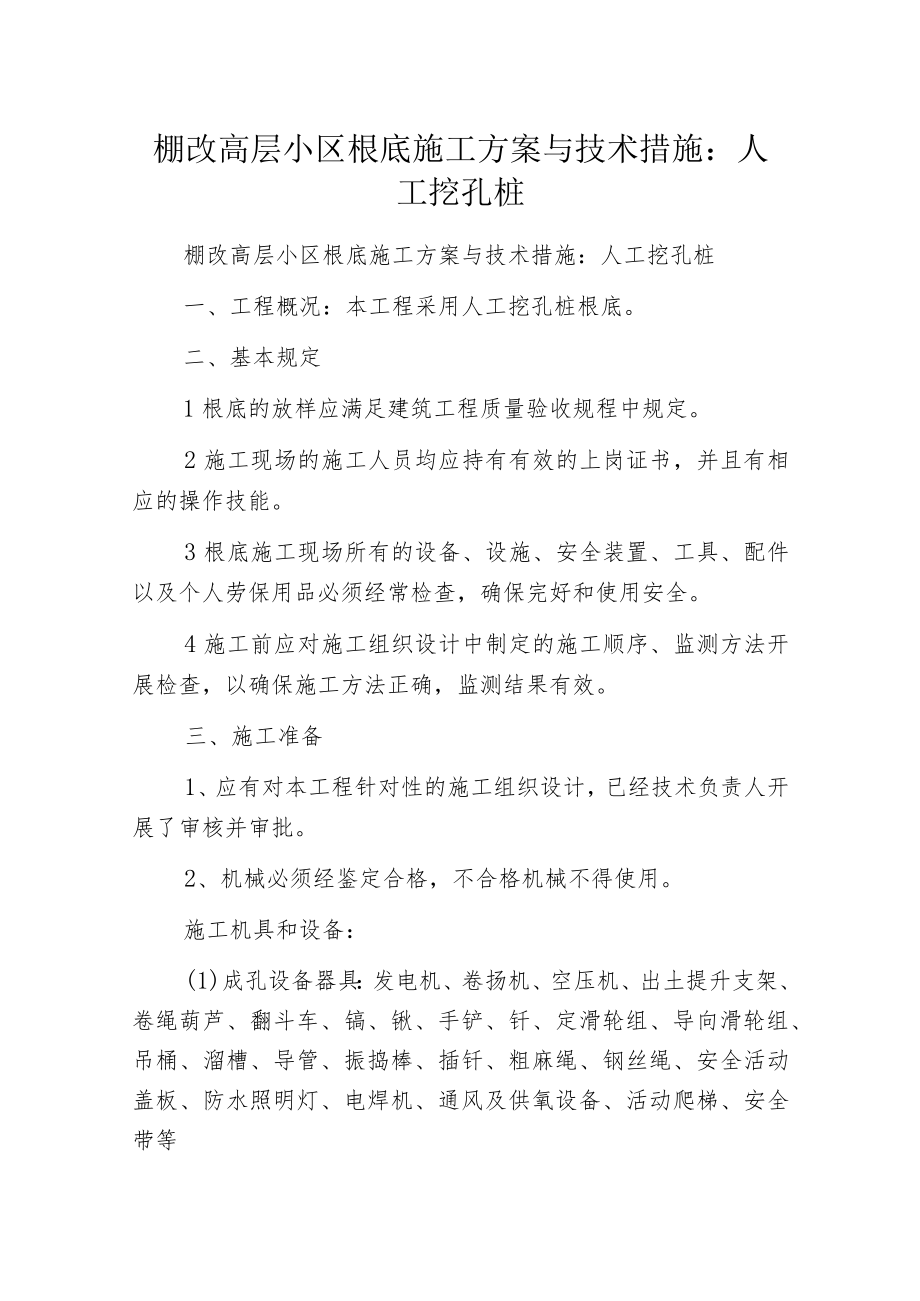

1、棚改高层小区根底施工方案与技术措施：人工挖孔桩棚改高层小区根底施工方案与技术措施：人工挖孔桩一、工程概况：本工程采用人工挖孔桩根底。二、基本规定1根底的放样应满足建筑工程质量验收规程中规定。2施工现场的施工人员均应持有有效的上岗证书，并且有相应的操作技能。3根底施工现场所有的设备、设施、安全装置、工具、配件以及个人劳保用品必须经常检查，确保完好和使用安全。4施工前应对施工组织设计中制定的施工顺序、监测方法开展检查，以确保施工方法正确，监测结果有效。三、施工准备1、应有对本工程针对性的施工组织设计，已经技术负责人开展了审核并审批。2、机械必须经鉴定合格，不合格机械不得使用。施工机具和设备：(1)

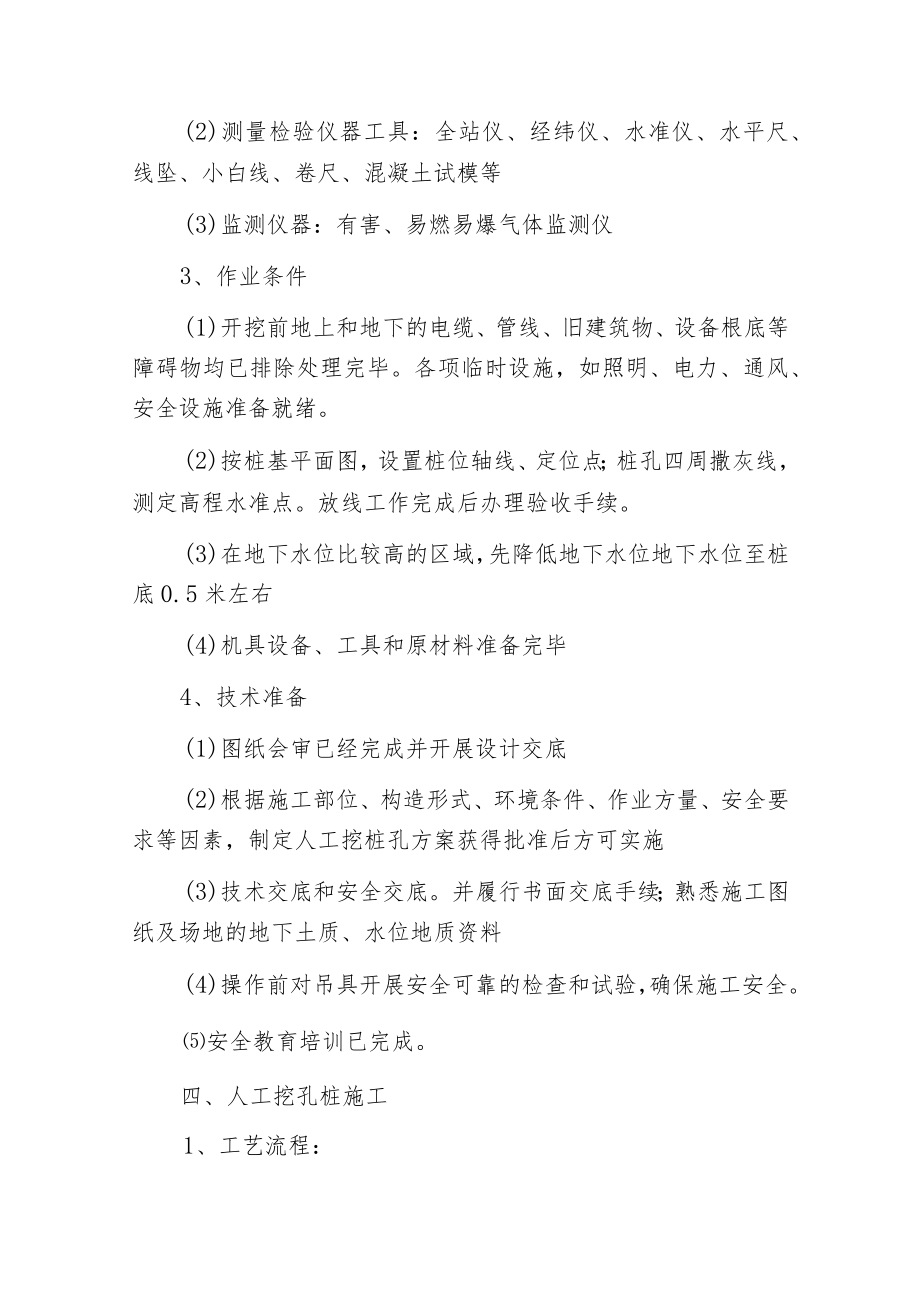

2、成孔设备器具：发电机、卷扬机、空压机、出土提升支架、卷绳葫芦、翻斗车、镐、锹、手铲、钎、定滑轮组、导向滑轮组、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯、电焊机、通风及供氧设备、活动爬梯、安全带等(2)测量检验仪器工具：全站仪、经纬仪、水准仪、水平尺、线坠、小白线、卷尺、混凝土试模等(3)监测仪器：有害、易燃易爆气体监测仪3、作业条件(1)开挖前地上和地下的电缆、管线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施，如照明、电力、通风、安全设施准备就绪。(2)按桩基平面图，设置桩位轴线、定位点；桩孔四周撒灰线，测定高程水准点。放线工作完成后办理验收手续。
3、(3)在地下水位比较高的区域，先降低地下水位地下水位至桩底0.5米左右(4)机具设备、工具和原材料准备完毕4、技术准备(1)图纸会审已经完成并开展设计交底(2)根据施工部位、构造形式、环境条件、作业方量、安全要求等因素，制定人工挖桩孔方案获得批准后方可实施(3)技术交底和安全交底。并履行书面交底手续；熟悉施工图纸及场地的地下土质、水位地质资料(4)操作前对吊具开展安全可靠的检查和试验，确保施工安全。安全教育培训已完成。四、人工挖孔桩施工1、工艺流程：场地平整一放线定桩位及高程一开挖第一节桩孔土方(桩基锁口圈)一支护壁模板放附加钢筋一浇筑第一节护壁混凝土一检查桩位中心轴线一架设垂直运土器械一安装

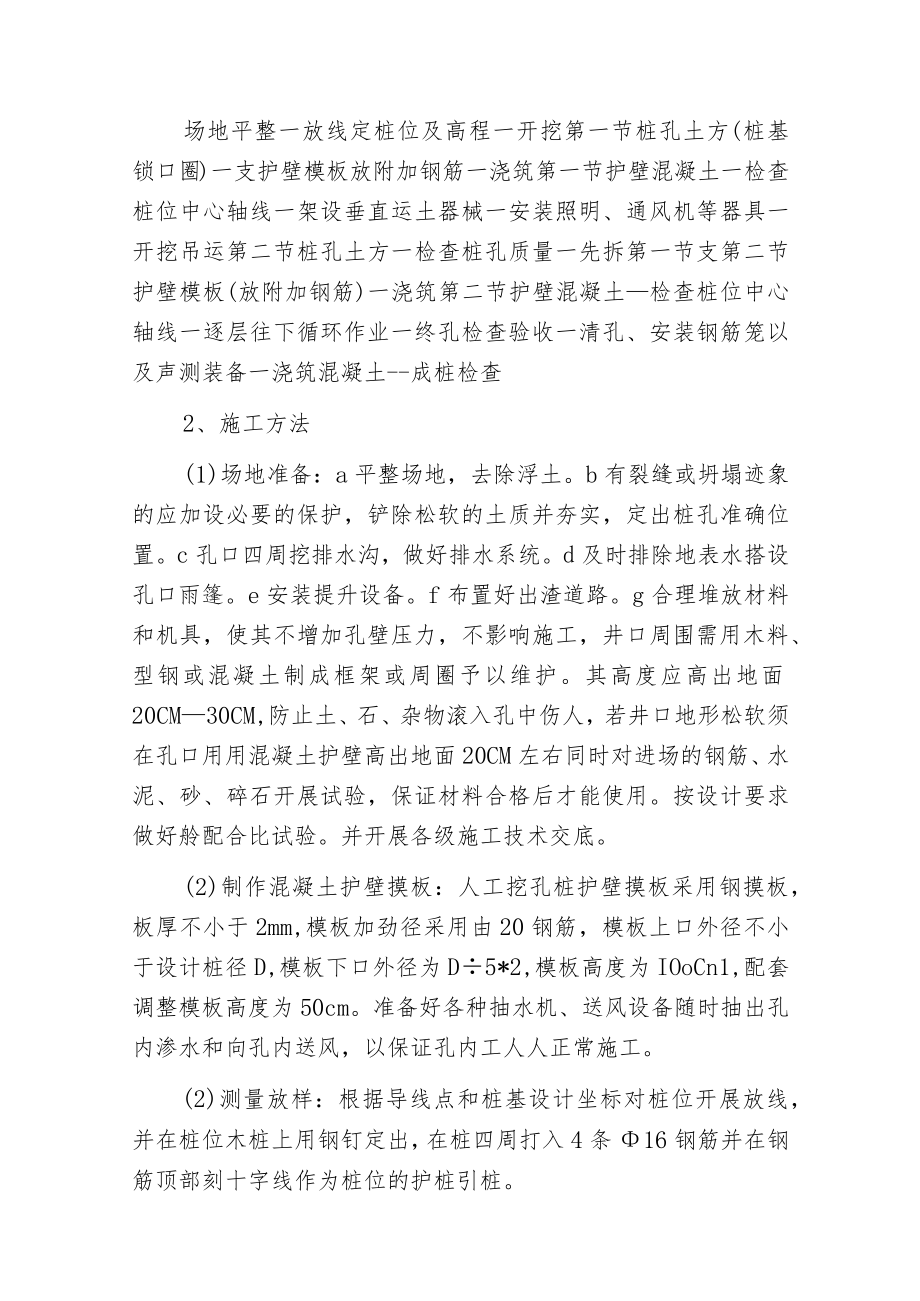

4、照明、通风机等器具一开挖吊运第二节桩孔土方一检查桩孔质量一先拆第一节支第二节护壁模板(放附加钢筋)一浇筑第二节护壁混凝土检查桩位中心轴线一逐层往下循环作业一终孔检查验收一清孔、安装钢筋笼以及声测装备一浇筑混凝土-成桩检查2、施工方法(1)场地准备：a平整场地，去除浮土。b有裂缝或坍塌迹象的应加设必要的保护，铲除松软的土质并夯实，定出桩孔准确位置。c孔口四周挖排水沟，做好排水系统。d及时排除地表水搭设孔口雨篷。e安装提升设备。f布置好出渣道路。g合理堆放材料和机具，使其不增加孔壁压力，不影响施工，井口周围需用木料、型钢或混凝土制成框架或周圈予以维护。其高度应高出地面20CM30CM,防止土、石、
5、杂物滚入孔中伤人，若井口地形松软须在孔口用用混凝土护壁高出地面20CM左右同时对进场的钢筋、水泥、砂、碎石开展试验，保证材料合格后才能使用。按设计要求做好舲配合比试验。并开展各级施工技术交底。(2)制作混凝土护壁摸板：人工挖孔桩护壁摸板采用钢摸板，板厚不小于2mm,模板加劲径采用由20钢筋，模板上口外径不小于设计桩径D,模板下口外径为D5*2,模板高度为IOoCn1,配套调整模板高度为50cm。准备好各种抽水机、送风设备随时抽出孔内渗水和向孔内送风，以保证孔内工人人正常施工。(2)测量放样：根据导线点和桩基设计坐标对桩位开展放线，并在桩位木桩上用钢钉定出，在桩四周打入4条16钢筋并在钢筋顶部刻
6、十字线作为桩位的护桩引桩。(3)掘进采取分段开挖，每段高度决定于土壁直立状态的能力，以IM为一施工段。开挖堆积的范围为设计桩径加护壁厚度。挖土由人工从上到下逐段开展，同一段内挖土次序先中间后周边；扩底部分采取先挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形。在地下水位以下施工时，要及时用抽水机将泥水抽出，当遇大量渗水时，在孔底一侧挖集水坑，用高扬程潜水泵将水排出。孔内出料采用慢速卷扬提升机和吊箧排除，安装慢速卷扬提升机设备时，使吊箧的钢丝绳与桩孔中心一致，以做挖土时控制中心线用。当桩孔入岩时，采用风镐凿出，部分岩体采用松动爆破开展。PS：掘进注意事项、掘进前向每个操作小组作地下土层、地下分布
7、情况的交底。并指出可能出现的问题和处理的一般法，、每个桩孔有一个固定的小组负责施工，每个正在施工的井下、井上均应有人操，并明确对井下操作人员应负的安全责任，上、下之间有良好的联络信号。、保持井内有足够的新鲜空气，不断向井内送风。、弃土和其它建筑材料在井内垂直运输时，采取措施,确保井下操作人员的安全，以防物体堕落伤人。、当相邻孔桩在浇灌桩蕊於时，原则上要结束掘进,以防竖井在较大侧压力下土体失去稳定而坍塌。(4)安装护壁钢筋：根据桩径在孔壁四周安装护壁钢筋,护壁内等距放置竖向钢筋采用8,水平钢筋采用12,竖向钢筋插入下层护壁内，使上下护壁有钢筋拉结，防止某段护壁出现透水而造成护壁因自重而沉裂的现象
8、；钢筋固定用竹桩倾斜300400度打入土体内，打入深度不小于30cmo棚改高层小区根底施工方案与技术措施：人工挖孔桩提要：开挖前地上和地下的电缆、管线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施，如照明、电力、通风、安全设施准备就绪(5)支设护壁模板：模板高度取决于开挖土方施工段的高度，一般为IM左右。护壁中心线控制，系将桩控制轴线，高程引到第一节混凝土护壁上，每节以十字线对中、控制中心点位置,用尺杆找圆周，然后由基准点测量孔深。(6)浇筑护壁舲：、本工程护壁是一个上大下小内齿式。在掘进过程中逐段在竖井内捣制，在较稳定的土层中，护壁的前段高度取100cm,当桩通过强透水层时，每段
9、高度应在50Cm左右，如遇含水量丰富，出现流砂的情况，可在钢筋处塞稻草以挡泥砂流出，若遇严重情况时，可在护壁位置的四周打入巾14100的钢筋，不至于造成桩孔的四周塌方。、护壁粒采用C20,坍落度为3-5cm,护壁混凝土严禁用插入振动器振捣，以免影响模外的土体稳定。上下护壁间预埋纵向钢筋加以联结，使之成为整体，并确保各段联接处不漏水护壁柱用人工捣实，上下壁搭接57.5c,圆桩护壁厚度15cm,矩形桩护壁厚度20CM。第一节於护壁高出地面20Cnl左右，便于挡水和定位拆掉模板继续下一段施工：护壁聆到达一定强度后(常温下200温度小时)便可拆模，再开挖下一段土方，然后继续支模灌注混凝土，如此循环，直
10、到挖至设计桩底标高的深度。(8)成孔验收：将桩底凿平，排除孔底积水，去除孔底松动岩石，检测桩底标高。(9)钢筋笼和声测管的制安、钢筋骨架的制作安装：钢筋、骨架的制作在钢筋加工场地分段制作，运至现场后吊入孔内，并在孔口开展焊接、接长。焊接采用搭接焊，焊缝长度满足施工技术规范的要求。对于钢筋直径大于22MM的HRB335钢筋搭接采用钢筋挤压连接器连接，为使钢筋骨架有足够的刚度，以保证在运输和吊放过程中不产生变形，每隔2m25m用20mm钢筋设置一道加强十字箍。在箍筋上设穿心圆式聆垫块。钢筋骨架用吊车起吊安装，第一段放入孔后用钢管式型钢临时搁支在护壁口再吊起另一段。对正位置焊接后逐段放入孔内至设计标
11、高。钢筋骨架在下放时应注意防止碰撞孔壁，如放入困难应查明原因不得强行插入。钢筋骨架安放后的顶面和底面标高应符合设计要求，其误差不得大于5cu在孔口用钢筋制作定位环并固定在护筒上。、声测管的制作安装声测管宜采用金属管，管内径为5770mm,声测管每节长度与钢筋笼长度基本一致，节间用螺纹套管联接，确保接头密封，管底标高与钢筋笼一致，底部用钢板密封，不漏水，声测管上端应高出护筒口不小于30cm,在管内注满清水，管顶用软木塞封闭，声测管用铁线帮扎在钢筋笼内侧，确保牢固、定位准确、顺直而且平行，声测管必须埋设到桩底。(IO)灌注桩身於当孔内积水较多，排水困难时，将孔内灌注清水，按水下混泥土施工。於在搅拌
12、站搅拌，用舲运输车运输舲到现场，漏斗接入导管内用吊车开展浇注。浇注前，应再次探测孔底沉渣厚度,若大于5cm,应重新处理。孔中的水位应保持稳定，水位到孔口。导管底距桩底约3050cm。储备首批混凝土数量，据公式V=hlXd?/4+HcnD?/4计算，其数量使导管埋深应不小于LOn1。灌注开始后应连接不断地开展，每斗舲的灌注时间应尽量缩短,拆掉导管时间应严格限制不超过15分钟，中途不得停工。及时做好混凝土试块试件五、质量要求和标准1桩基成孔后必须测量孔径、孔位，检查桩底岩层高程和嵌岩深度，只有确定满足设计要求后，才能灌注混凝土。各项规定和允许偏差如下：(1)人工挖孔灌注桩施工应符合城市桥梁工程施工
13、与质量验收规范CJJ2和桥梁工程质量检验标准DBJ(H12的规定轴线偏差：单桩为50mm.o(3)倾斜度:小于1%。(4)桩长：不短于设计值及嵌岩深度要求。2为确保桩基质量，成桩后应对基桩开展无破损检验，如有钻孔桩应对每根桩开展检验，并对桩的均质性开展检验3做好记录和检验(1)桩位平面符合记录、桩位平面图(2)桩根底施工记录(3)人工挖孔桩混凝土灌注前检查记录(4)混凝土配合比申请单、通知单(5)桩基浇筑记录(6)桩检验报告(7)原材料产品合格证和试验报告(8)混凝土强度试验报告六、安全与环保1人工挖扩孔施工前，必须根据工程地质勘察报告，孔桩设计要求和有关规定，编制人工挖扩孔的施工方案及安全技
14、术措施。经项目总工程师审核批准后，报有关部门备案并申请人工挖桩孔施工许可证2人工挖孔桩施工必须取得相关专业安全管理部门许可后，方可开展施工。3经批准的人工挖桩孔施工的施工方案及安全措施，应由项目总工程师向施工技术人员和施工班组开展全面的施工技术交底和安全交底，并履行书面交底手续。4凡在雨期人工挖孔施工时，必须制定雨期施工方案，并采取相应的安全措施。5冬期施工的人工挖孔灌注桩对桩头应采取保温措施，在混凝土未到达设计强度50%以前不得受冻6人工挖扩孔施工上应符合以下规定要求：(1)每日开工前必须检测井下的有毒有害气体，并应有足够的安全措施。桩孔开挖深度超过K)M时，应配有专门的送风设备向井下输送清
15、洁空气。(2)施工时应指派专人，负责孔壁的稳定性和混凝土护壁强度的鉴定及验收工作。到达强度指标后，方可拆模继续挖孔施工。(3)挖孔施工时，如遇到异常情况(塌孔、地下水涌出、有害气体等)必须结束施工，立即撤离危险作业区。不得冒险作业不得擅自处理。(4)挖孔作业时，地面必须设有监护人员，并随时与孔下人员保持联系，不得擅离岗位。(5)凡孔下作业人员必须戴安全帽，系安全绳。必须从专用的安全梯上下。严禁沿孔壁或乘运土设施上下。(6)人工挖扩孔桩施工现场必须围挡，严禁非施工人员入内。并设置安全警示牌及夜间警示红灯，派专人看守。下班后每孔上口应用孔盖盖好。棚改高层小区根底施工方案与技术措施：人工挖孔桩提要：开挖前地上和地下的电缆、管线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施，如照明、电力、通风、安全设施准备就绪(7)施工现场的一切电源、电路的安装和拆掉必须有持证电工操作；电器必须严格接地、接零和使用漏电保护器;闸箱上锁、专人负责；严禁一闸多用。照明应采用安全矿灯或12V以下的安全灯。(8)挖出的泥土、岩渣应及时运走，保持场地平整、清洁。(9)施工中应及时清理浮土,采取洒水、覆盖等降尘、防尘措施。(IO)夜间施工照明应充足(11)雨期应做好地面排水，确保现场无积水。冬期现场应采取防滑措施。(12)吊桶应设置吊钩七、成品保护1
