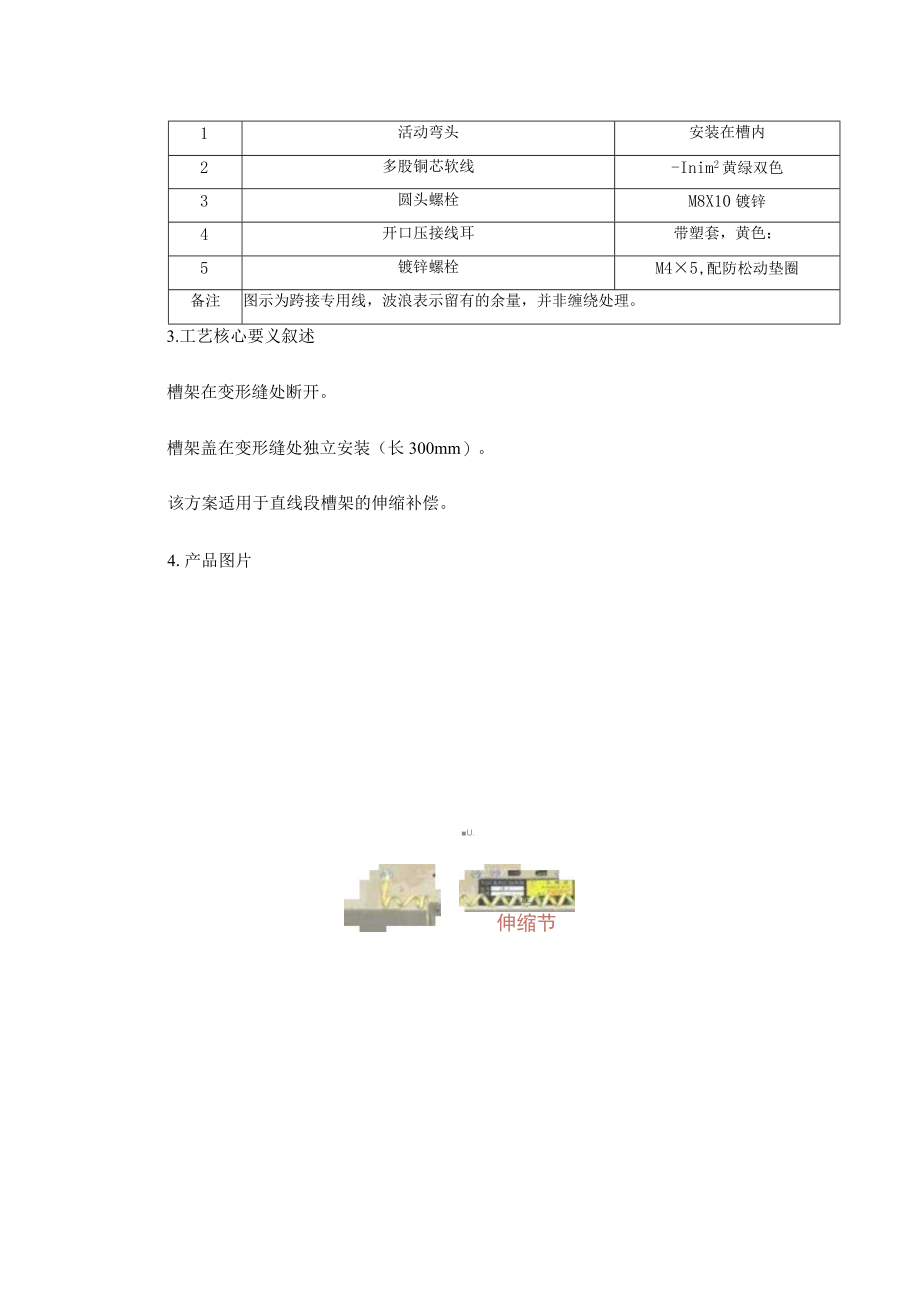

槽架过变形缝处安装工艺标准L适用范围槽架过变形缝处安装工艺标准2.大样图序号名称规格1活动弯头安装在槽内2多股铜芯软线-Inim2黄绿双色3圆头螺栓M8X10镀锌4开口压接线耳带塑套,黄色:5镀锌螺栓M45,配防松动垫圈备注图示为跨接专用线,波浪表示留有的余量,并非缠绕处理。3.工艺核心要义叙述槽架在变形缝处断开。槽架盖在变形缝处独立安装(长300mm)。该方案适用于直线段槽架的伸缩补偿。4.产品图片U.L伸缩节
