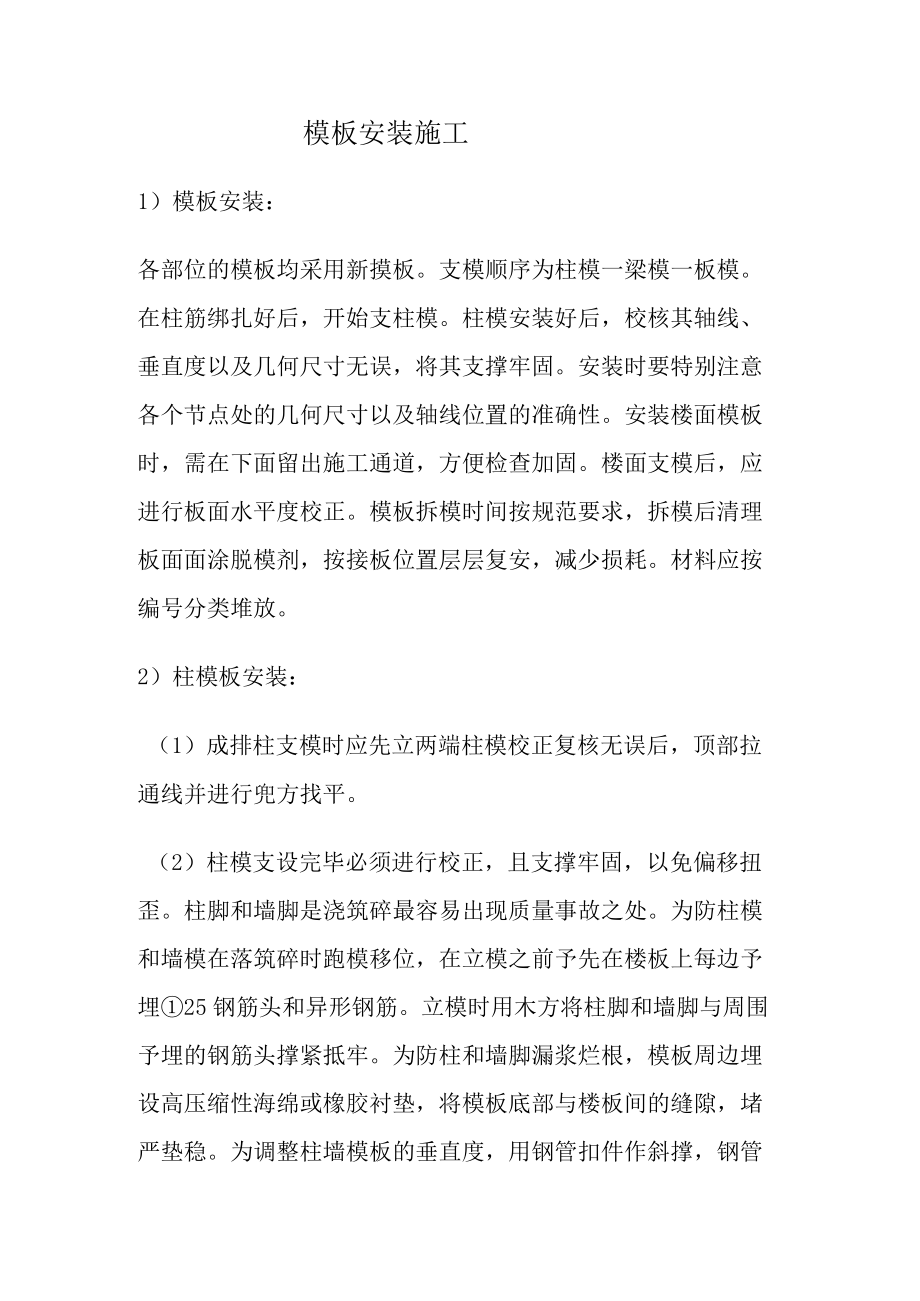

模板安装施工.docx_第1页
第1页 / 共6页
模板安装施工.docx_第2页
第2页 / 共6页
模板安装施工.docx_第3页
第3页 / 共6页
模板安装施工.docx_第4页
第4页 / 共6页
模板安装施工.docx_第5页
第5页 / 共6页
模板安装施工.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《模板安装施工.docx》由会员分享,可在线阅读,更多相关《模板安装施工.docx(6页珍藏版)》请在第壹文秘上搜索。

1、模板安装施工1)模板安装:各部位的模板均采用新摸板。支模顺序为柱模一梁模一板模。在柱筋绑扎好后,开始支柱模。柱模安装好后,校核其轴线、垂直度以及几何尺寸无误,将其支撑牢固。安装时要特别注意各个节点处的几何尺寸以及轴线位置的准确性。安装楼面模板时,需在下面留出施工通道,方便检查加固。楼面支模后,应进行板面水平度校正。模板拆模时间按规范要求,拆模后清理板面面涂脱模剂,按接板位置层层复安,减少损耗。材料应按编号分类堆放。2)柱模板安装:(1)成排柱支模时应先立两端柱模校正复核无误后,顶部拉通线并进行兜方找平。(2)柱模支设完毕必须进行校正,且支撑牢固,以免偏移扭歪。柱脚和墙脚是浇筑碎最容易出现质量事

2、故之处。为防柱模和墙模在落筑碎时跑模移位,在立模之前予先在楼板上每边予埋25钢筋头和异形钢筋。立模时用木方将柱脚和墙脚与周围予埋的钢筋头撑紧抵牢。为防柱和墙脚漏浆烂根,模板周边埋设高压缩性海绵或橡胶衬垫,将模板底部与楼板间的缝隙,堵严垫稳。为调整柱墙模板的垂直度,用钢管扣件作斜撑,钢管以予埋的钢筋头作支点,同时在予埋的异形钢筋内穿扫地横杆作为用手拉葫芦拉拽校正柱墙模板的力点。(3)为控制结构垂直度偏差,对柱模采用二次校正法,第一次在碎浇筑前对模板垂直度进行复测,第二次在碎入模后再进行一次复测纠偏。3)楼板模板安装:(1)在柱子上弹出轴线、梁位置和水平线,钉柱头模板。(2)根据模板的排列图,在平

3、面模板下搭设满堂红垂直钢管支撑体系,48X3.5mm钢管对接立杆。根据楼板的碎重量与施工荷载的大小确定,立杆间距1200mm,横杆步距1800mm;楼面板采用18mm厚胶合板,内楞选用280X40X15X3mm内卷边槽钢,间距为600mm,外楞用210050203Wm内卷边槽钢,间距为1200mmo(3)通线调节支柱的高度,地面铺垫脚板。将外楞找平,架调内楞。模板从四周铺起,中间收口。压边时,角位模板通线钉固。(4)楼面模板铺完后,认真检查支架是否牢固,做到板面平整,接缝规范,整个模板面整洁无杂质。4)屋面悬挑板模板安装:(1)根据模板的排列图,在屋面上搭设满堂红垂直钢管支撑体系,48X3.5

4、mm钢管对接立杆,横杆外伸出IoOOmnb并设置斜杆与内立杆、纵横杆连接。为防止支架倾斜,在立柱内侧设置三道纵向横杆与横杆连接,并使二排立杆支座与楼面预留钢筋(或012爆炸螺栓)焊接,焊蓬长度为120mm。根据楼板的碎重量与施工荷载的大小确定,立杆间距1200mm,横杆步距1800mm;楼面板采用18mm厚胶合板,内楞选用100义80方条,间距为400mm,外楞用IOoX80方条,间距为500mm(如下图)。(2)通线调节支柱的高度,地面铺垫脚板。将外楞找平,架调内楞。模板从四周铺起,中间收口。压边时,角位模板通线钉固。(3)楼面模板铺完后,认真检查支架是否牢固,做到板面平整,接缝规范,整个模

5、板面整洁无杂质。5)梁模板安装:(1)梁底模板:按设计标高调整多功能钢脚手架支顶标高,然后放底模钢楞,再安装梁底模板2.3mm厚钢模板,并拉线找平。当梁底板跨度大于及等于4口时,跨中梁底处应按设计要求起拱,如设计无要求时,起拱高度为梁跨度的千分之一至三。主次梁交接时,先主梁起拱,后次梁起拱。(2)用门式钢管脚手架支撑,门架立杆间距600mm,其管脚底垫上钢板。在钢架支撑上平放梁底模钢楞,钢楞选248义3.5mm钢管,间距900mm。(3)梁侧模板:根据墨线安装梁侧模板,梁侧模板选用2.3mm厚钢模板。当梁高W1500mm时,直接支承钢模板的竖钢楞选148X3.5mm钢管,间距90Omnb竖钢楞

6、外用一道水平钢楞夹固,采用248X3.5钢管,在外楞上每隔900mm设一付对拉螺栓M14o当梁高150Onlm时,直接支承钢模板的竖钢楞选248X3.5mm钢管,间距75Omnb竖钢楞外用二三道水平钢楞夹固,采用248X3.5mm钢管,在外楞上每隔75Omm设一付对拉螺栓M18O(4)对梁高IOOO以上的深梁加强侧向支撑,保证支撑系统在碎浇筑过程中的侧向稳定。6)楼梯模板安装:楼梯模板支撑,楼梯均与砂柱同时支模同时浇碎。楼梯因楼梯四角均与碎柱连接,为加快支模速度,采用先浇碎柱、留插筋再浇楼梯的方法施工。模板先立楼梯底模,墙与楼梯交接处做成斜状。7)模板安装时标高、尺寸、轴线要准确。8)模板在拼

7、装时一定要严密,模板的支设尺寸要利用验标允许的负误差,防止胀模。9)混凝土浇灌时要有模板支设人员跟班作业,要认真检查模板有无漏浆,拉结是否有松动,模板是否变形等。10)混凝土拆模时混凝土强度要符合规范及设计图要求。模板底模的拆除,须待验强度达到设计强度的75%以上才能拆除;侧模拆除须保证碎表面不会出现缺角掉边;并应经主管技术人员批准,拆除时不得损坏碎的棱角。注意事项1)回填土要按施工规范及图纸要求执行,避免将墙体挤倒,即应对称回填夯实。2)凡支模不便处,应搭设双排脚手架,使操作者有站立之处,不能冒险作业。3)下部大梁要支承上部施工荷载,应按28D强度考虑,并进行核算后方可拆除下部支柱,否则应保留下部立柱支撑方可进行上部作业。
