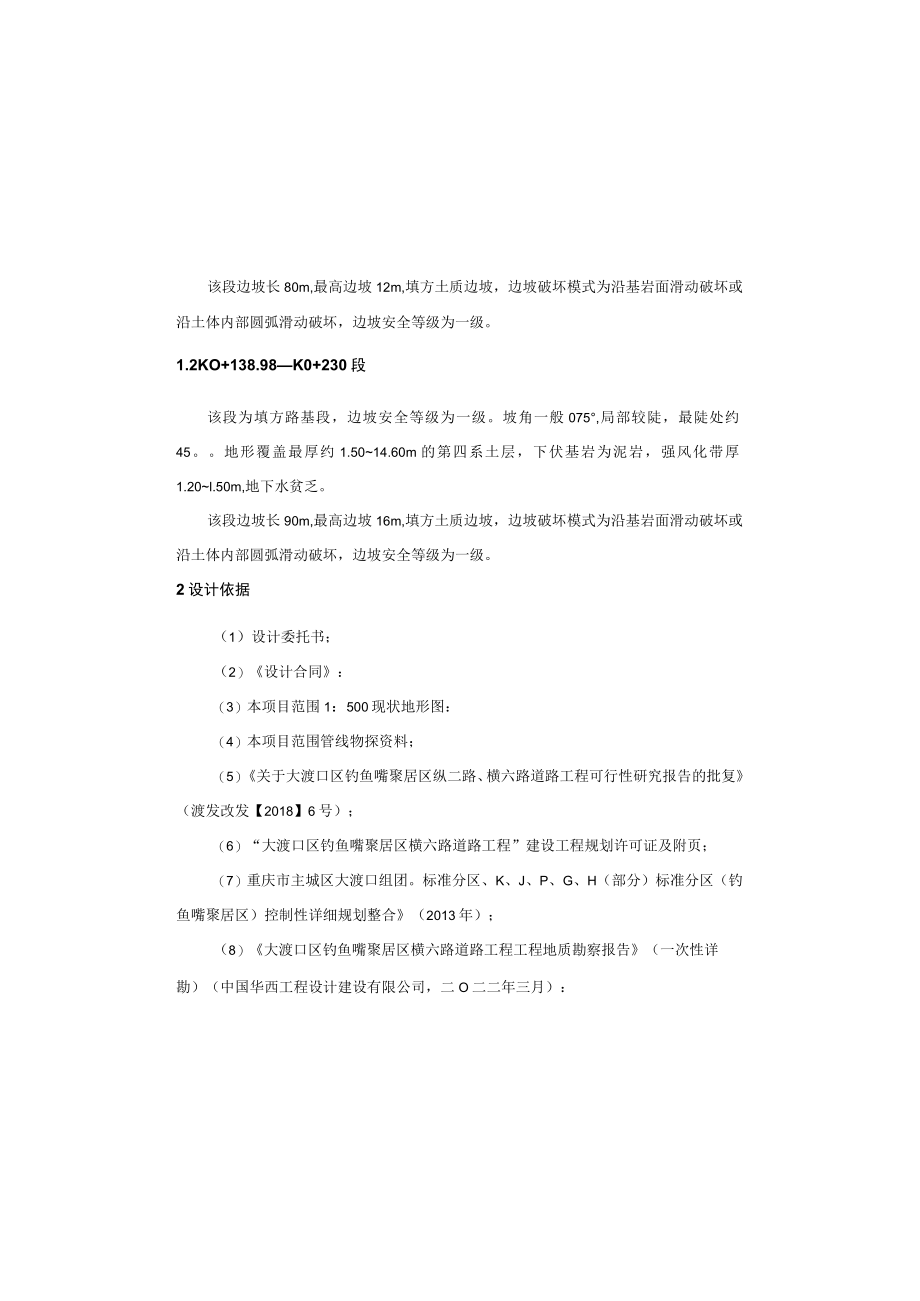

1、该段边坡长80m,最高边坡12m,填方土质边坡,边坡破坏模式为沿基岩面滑动破坏或沿土体内部圆弧滑动破坏,边坡安全等级为一级。1.2KO+138.98K0+230段该段为填方路基段,边坡安全等级为一级。坡角一般075,局部较陡,最陡处约45。地形覆盖最厚约1.5014.60m的第四系土层,下伏基岩为泥岩,强风化带厚1.20l.50m,地下水贫乏。该段边坡长90m,最高边坡16m,填方土质边坡,边坡破坏模式为沿基岩面滑动破坏或沿土体内部圆弧滑动破坏,边坡安全等级为一级。2设计依据(1)设计委托书;(2)设计合同:(3)本项目范围1:500现状地形图:(4)本项目范围管线物探资料;(5)关于大渡口区

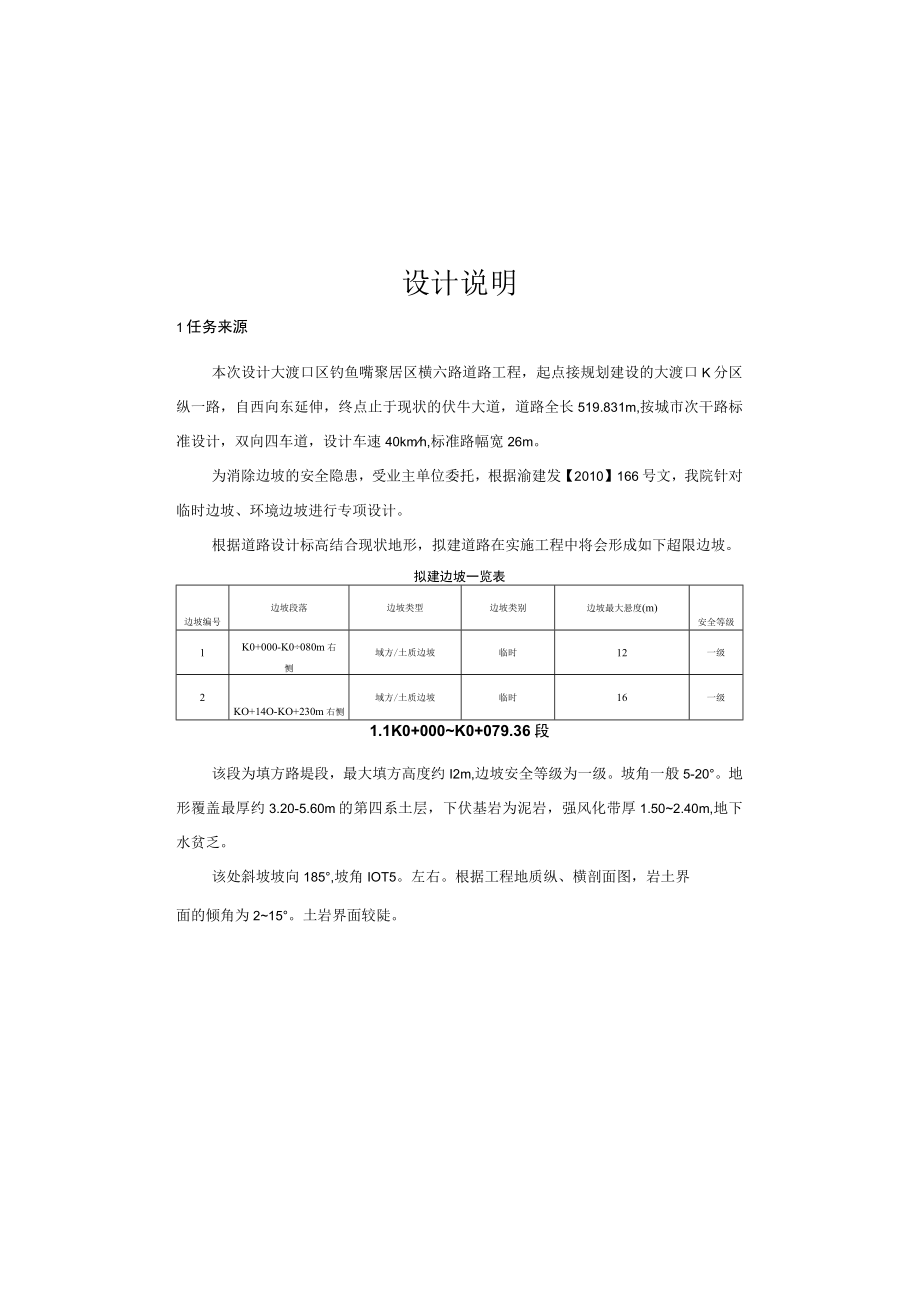

2、钓鱼嘴聚居区纵二路、横六路道路工程可行性研究报告的批复(渡发改发【2018】6号);(6)“大渡口区钓鱼嘴聚居区横六路道路工程”建设工程规划许可证及附页;(7)重庆市主城区大渡口组团。标准分区、K、J、P、G、H(部分)标准分区(钓鱼嘴聚居区)控制性详细规划整合(2013年);(8)大渡口区钓鱼嘴聚居区横六路道路工程工程地质勘察报告(一次性详勘)(中国华西工程设计建设有限公司,二O二二年三月):设计说明1任务来源本次设计大渡口区钓鱼嘴聚居区横六路道路工程,起点接规划建设的大渡口K分区纵一路,自西向东延伸,终点止于现状的伏牛大道,道路全长519.831m,按城市次干路标准设计,双向四车道,设计车

3、速40kmh,标准路幅宽26m。为消除边坡的安全隐患,受业主单位委托,根据渝建发【2010】166号文,我院针对临时边坡、环境边坡进行专项设计。根据道路设计标高结合现状地形,拟建道路在实施工程中将会形成如下超限边坡。拟建边坡一览表边坡编号边坡段落边坡类型边坡类别边坡最大悬度(m)安全等级1K0+000-K0080m右恻域方/土质边坡临时12一级2KO+14O-KO+230m右恻域方/土质边坡临时16一级1.1K0+000K0+079.36段该段为填方路堤段,最大填方高度约I2m,边坡安全等级为一级。坡角一般5-20。地形覆盖最厚约3.20-5.60m的第四系土层,下伏基岩为泥岩,强风化带厚1.

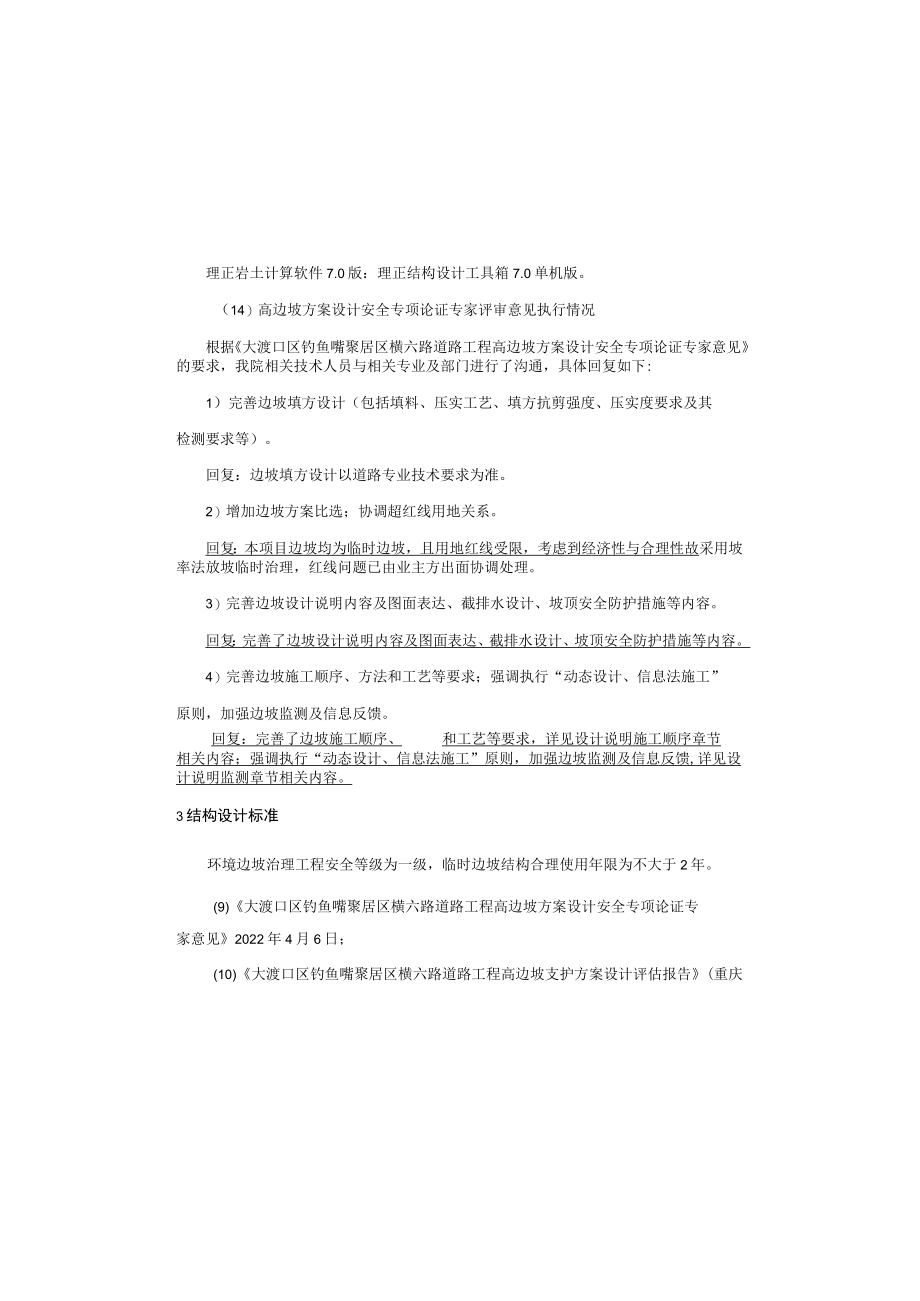

4、502.40m,地下水贫乏。该处斜坡坡向185,坡角IOT5。左右。根据工程地质纵、横剖面图,岩土界面的倾角为215。土岩界面较陡。理正岩土计算软件7.0版:理正结构设计工具箱7.0单机版。(14)高边坡方案设计安全专项论证专家评审意见执行情况根据大渡口区钓鱼嘴聚居区横六路道路工程高边坡方案设计安全专项论证专家意见的要求,我院相关技术人员与相关专业及部门进行了沟通,具体回复如下:1)完善边坡填方设计(包括填料、压实工艺、填方抗剪强度、压实度要求及其检测要求等)。回复:边坡填方设计以道路专业技术要求为准。2)增加边坡方案比选;协调超红线用地关系。回复:本项目边坡均为临时边坡,且用地红线受限,考虑

5、到经济性与合理性故采用坡率法放坡临时治理,红线问题已由业主方出面协调处理。3)完善边坡设计说明内容及图面表达、截排水设计、坡顶安全防护措施等内容。回复:完善了边坡设计说明内容及图面表达、截排水设计、坡顶安全防护措施等内容。4)完善边坡施工顺序、方法和工艺等要求;强调执行“动态设计、信息法施工”原则,加强边坡监测及信息反馈。回复:完善了边坡施工顺序、和工艺等要求,详见设计说明施工顺序章节相关内容;强调执行“动态设计、信息法施工”原则,加强边坡监测及信息反馈,详见设计说明监测章节相关内容。3结构设计标准环境边坡治理工程安全等级为一级,临时边坡结构合理使用年限为不大于2年。(9)大渡口区钓鱼嘴聚居区

6、横六路道路工程高边坡方案设计安全专项论证专家意见2022年4月6日;(10)大渡口区钓鱼嘴聚居区横六路道路工程高边坡支护方案设计评估报告(重庆市建城施工图审查有限公司,二O二二年四月十一日);(Il)建办质(2018)31号住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知;(12)中华人民共和国住房和城乡建设部令第37号危险性较大的分部分项工程安全管理规定;(13)主要规范、标准、软件建筑边坡工程技术规范(GB50330-2013);建筑地基基础设计规范(GB50007-2011);建筑抗震设计规范(GB500U-2010(2016年版);建筑与市政工程抗震通用规

7、范(GB55002-2021):建筑与市政地基基础通用规范(GB55003-2021);混凝土结构设计规范(GB5OO1O-2O1O(2015年版);混凝土结构通用规范(GB55008-2021);砌体结构设计规范(GB5OOO3-2OI1);砌体结构通用规范(GB55007-2021);钢筋焊接及验收规程(JGJI82012);建筑边坡工程施工质量验收规范(DBJ/T50/00-2010);市政工程边坡及挡护结构施工质量验收规范(DBJ5()-126-2011):本协调一致,无突变现象。岩心采取率一般较高,无断层破碎带显示,总之,无论地表和钻探深度控制范围内,均无断层破碎带显示。根据中国地震

8、动参数区划图(GB18306-2015),工程区地震动峰值加速度,对应的地震基本烈度度,抗震设计建议按建筑抗震设计规范(GB50011-2010)(2016年版)。4.3地层岩性道路区内分布地层为第四系全新统素填土(QJU)、杂填土(QP)、残坡积粉质粘土(Q4*d),基岩为侏罗系上统沙溪庙组(J3sn)泥岩、砂岩组成,现由新到老分述如下:4.3.1 第四系全新统(Q4):素填土(QN):灰色、杂色,松散,稍湿,主要有砂、泥岩碎石及少量粉质粘土组成,碎石含量约62-78%。杂填土(Qw):杂色,松散,稍湿,分布在以前的居民区附近,主要由生活垃圾、建筑垃圾、碎石和粘性土组成。粉质粘(QF+d%紫

9、红色,多为可塑状,水田及堰塘底部存在软塑状粉质粘土,局部含有砂岩、泥岩碎块石等,含量不均,一般在510%之间。稍有光泽,无摇振反应,干强度中等,韧性中等,土质均匀性一般。4.3.2 侏罗系上统沙溪庙组(J3Sn):泥岩(Lsn-Ms):紫红色,主要由粘土矿物等组成,局部砂质含量较高。泥质结4工程地质概况4.1 地形地貌建设区属构造丘陵剥蚀地貌,多为起伏的丘陵,场区东侧基本为填方区域,西侧为农田区。场地原地貌属构造剥蚀浅丘地貌。工程建设区内沟岭相间,主要发育近南北向的宽缓沟谷,地形整体西北高东南低,沟谷底部地形相对平坦,斜坡地带的地形坡度为532之间。道路区分布有农田、耕地、鱼塘、及在建工地等,

10、地表及周边出露填土,局部基岩出露,地形条件为中等复杂。场地最高高程约270.00m,最低为247.58m,高差可达22.42m。4.2 地质构造与地震由区域地质资料,拟建场地构造位于场地区域地质构造属重庆金鳌寺向斜西翼次级褶皱,岩层呈单斜产出,产状265/13,层平直光滑,结构面张开度3mm,岩屑填充,岩层结合程度差,属硬性结构面,泥岩层面和泥砂岩层面,张开l-3cm,局部泥质充填,结合程度极差,为软弱结构面。经调查主要发育2组裂隙,经地质调查,发育有构造裂隙二组,二组构造裂隙如下:Jl产状27/81,结构面分离无胶结、平直光滑,结构面张开度3mm,岩屑填充,岩层结合程度差,属硬性结构面。J2

11、产状332o/75,结构面分离无胶结、平直光滑,结构面张开度W3mm,岩屑填充,岩层结合程度差,属硬性结构面。经过地质调查,地表地层层序正常,无地层缺失和重复现象,未见断层破碎带出露;钻探深度范围内基岩地层层序正常,岩芯中所见岩层倾角与区域地层产状基系覆盖层松散介质孔隙水和基岩裂隙水两类。松散介质孔隙水,赋存于人工填土及残坡积粉质粘土中,接受大气降雨补给,向地势较低处排泄。人工填土孔隙率较大,透水性好,含水性差,水量微弱,仅在南季局部地势低洼处存在少量上层滞水。残坡积粉质粘土孔隙率小,粘性较强,透水性弱,起相对隔水作用。基岩裂隙水:场地基岩裂隙不发育,地下水赋存条件差,基岩内地下水贫乏。基岩裂

12、隙水主要分布于基岩裂隙中,受大气降水补给,向地势低洼处排泄。其富水性受岩性条件及风化带深度所控制。浅部强风化带的网状风化裂隙中,透水性强,向深部含水性及透水性变弱,具相对隔水性。4.4.1水、土腐蚀性评价(1)水的腐蚀性判定本场地无地表水,本次勘察未取水样,依据地区经验及岩土工程勘察规范GB5OO21-2001(2009年版)判定:按工程地质手册第五版表3-13-14,场地属类环境:按类环境水,对混凝土结构有微腐蚀:按地层透水性,对混凝土结构有微腐蚀;对钢筋混凝土结构中钢筋有微腐蚀。(2)土的腐蚀性判定场地附近无污染源的厂矿企业,本次取场地杂填样1组,根据实验成果结合相邻场地类似工程的经验:按

13、II类环境,环境土对混凝土结构有微腐蚀:按地层渗透性,对混凝土结构有微腐蚀;对钢筋混凝土结构中钢筋有微腐蚀:对钢结构有微腐蚀。构,薄中厚层状构造,强风化带岩石破碎,裂隙较发育,岩芯多呈碎屑、碎块状,质软。中等风化带岩体较完整,岩芯呈短长柱状,节长为535cm,强度稍高,广泛分布于场地区域。砂岩Ssn-Ss):灰色,主要以石英矿物为主,长石次之,含少量暗色矿物。细粒结构,中-厚层状构造,泥钙质胶结。强风化带岩石破碎,裂隙较发育,岩芯多呈块状或短柱状,手捏易破碎,质较软。中等风化带岩体较完整,所有钻孔均未揭露到该层。4.3.3基岩面及基岩风化带特征第四系地层与下伏基岩呈不整合接触。第四系覆盖层厚度

14、0.30-17.70m,基岩面倾角一般为525,局部地段受原始地形陡缓起伏及后期挖填影响,坡角可达30-45oo基岩面起伏不平,总体与原始地形起伏相近。工程区基岩划分为强风化带及中等风化带。1、强风化带:岩芯呈碎块状、饼状,局部岩屑状,少量短柱状,风化裂隙发育,质软,易击碎,手可折断岩芯碎块。2、中等风化带:岩质较新鲜,钻探岩芯较完整,多呈柱状长柱状、局部岩芯短柱状。3、基岩顶面:由于是山麓斜坡及山谷地带,场区内基岩面没有统一倾斜方向,且场区局部填方较大,基岩面局部稍陡。4.4水文地质条件场地水文地质条件较为简单,根据地下水的赋存介质,场地地下水可分为第四内摩擦角标准值为6.80。结合重庆地区

15、经验,建议粉质粘土地基承载力特征值fak取150Kpao5.1.3 岩石力学参数确定根据地表调查及勘探结果,结合地区经验,勘察区强风化泥岩地基承载力值取300Kpao中等风化泥岩地基承载力特征值按市政工程地质勘察规范(DBJ50-174-2014)及建筑地基基础设计规范(DBJ50-047-2016)第4.2.7条计算。公式如下:fak=ffik式中:fak地基承载力特征值;Yf-地基极限承载力分项系数,对土质地基取05()m,对岩质地基取0.33;fuk地基极限承载力标准值(为岩石饱和单轴抗压强度标准值乘以地基条件系数而得,地基条件系数取LlO)o根据泥岩天然单轴抗压强度标准值的天然单轴抗压强度标准值的天然单轴抗压强度标准值计算所得的地基承载力特征值及变形参数见表3.4-2。5.1.4 结构面工程地质特征根据公路路基设计规范JTGD30-2015,由结构面类型和结合程度查表得结构面抗剪强度(结构面类型和参数取值见表3.4-1)。根据室内试验资料、现场原位测试成果及构筑物结构物
