1、横五路排水工程设计施工图总说明1设计依据1、建设方设计委托书及与我院签订的建设工程设计委托。2、建设方提供的1：500片区地形图(电子版)。3、道路及相关专业施工图设计文件。4、我院设计人员现场踏勘收集的相关资料及其他相关资料。5、国家或地方相关规范和标准室外排水设计标准(GB50014-2021)室外给水设计标准(GB50013-2018)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)给水排水工程构筑物结构设计规范(GB50069-2002)给水排水工程管道结构设计规范(GB50332-2002)城市工程管线综合规划规范(GB50289-2016)给水排水管道工程施工及验收
2、规范(GB50268-2008)给水排水工程构筑物工程施工及验收规范(GB50141-2008)埋地塑料排水管道施工04S520防洪标准(GB50201-2014)城市道路交通工程项目规范(GB55011-2021)建筑与市政工程抗震通用规范(GB55002-2021)2设计原则1、执行国家关于环境的保护政策，符合国家的有关法规、规范及标准;与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。3、新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。4、排水管网设计注意
3、技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。5、设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。6、排水管道的平面、高程布置充分考虑各种管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。3工程概况3.1工程概况及范围本次设计道路大学城横五路为大学城片区中的一条横向支路，呈东西走向，西起现状大学城西路，止于东侧待建纵六路。道路全长429.222m(K0+017.795-K0+4

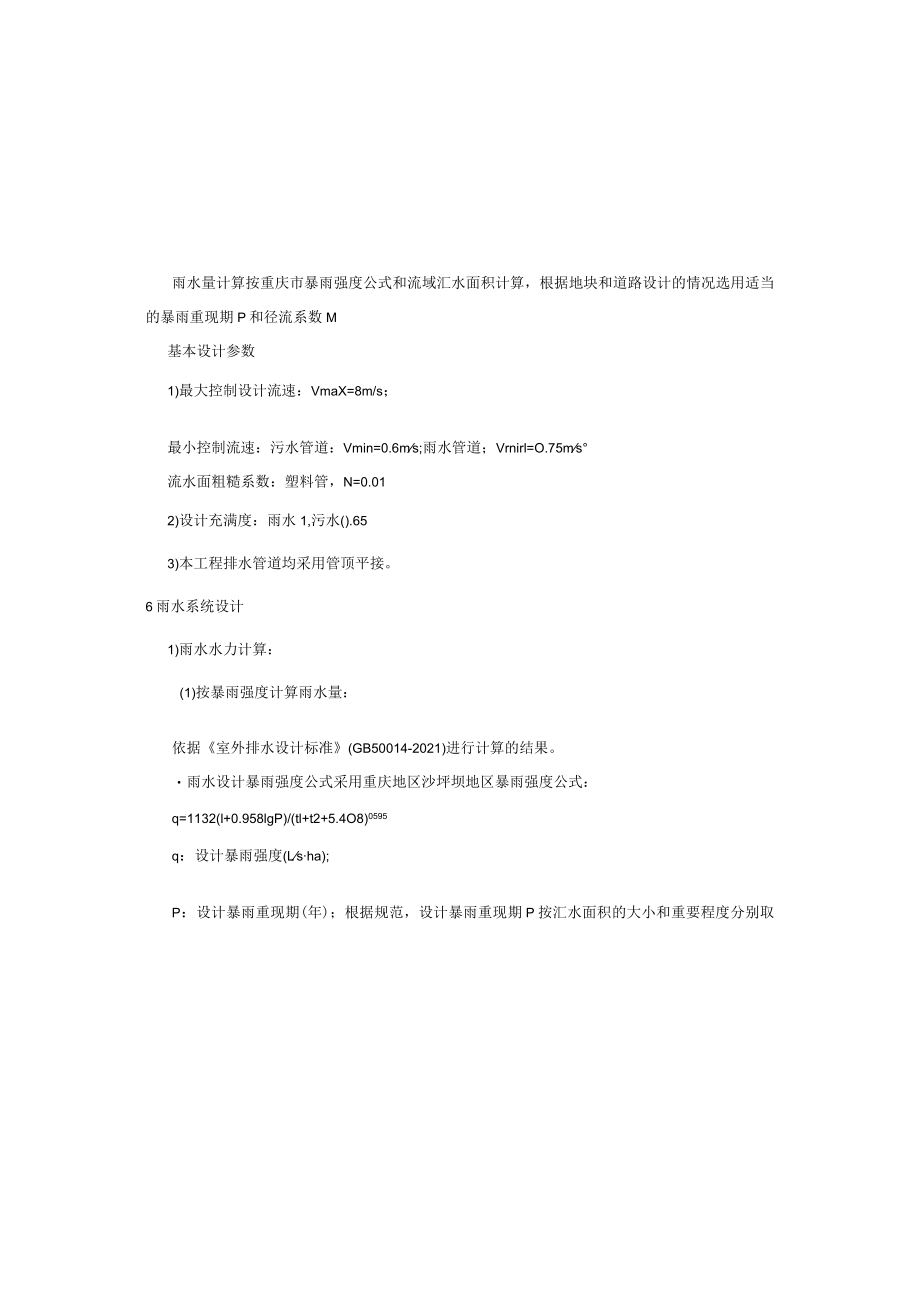

4、47.017),标准路幅宽度为16m,双向两车道，道路等级为城市支路，设计车速30Kmho大学城横五路排水工程位于重庆市沙坪坝区，为新建排水管网：大学城横五路雨水管网全长约430m,设计管径为d400-d500,收集的雨水就近排入兴祥路2、排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展或纵六路雨水管中；大学城横五路污水管网全长约430m,设计管径为d400,收雨水量计算按重庆市暴雨强度公式和流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数M基本设计参数1)最大控制设计流速：VmaX=8m/s；最小控制流速：污水管道：Vmin=0.6ms;雨水管道；V

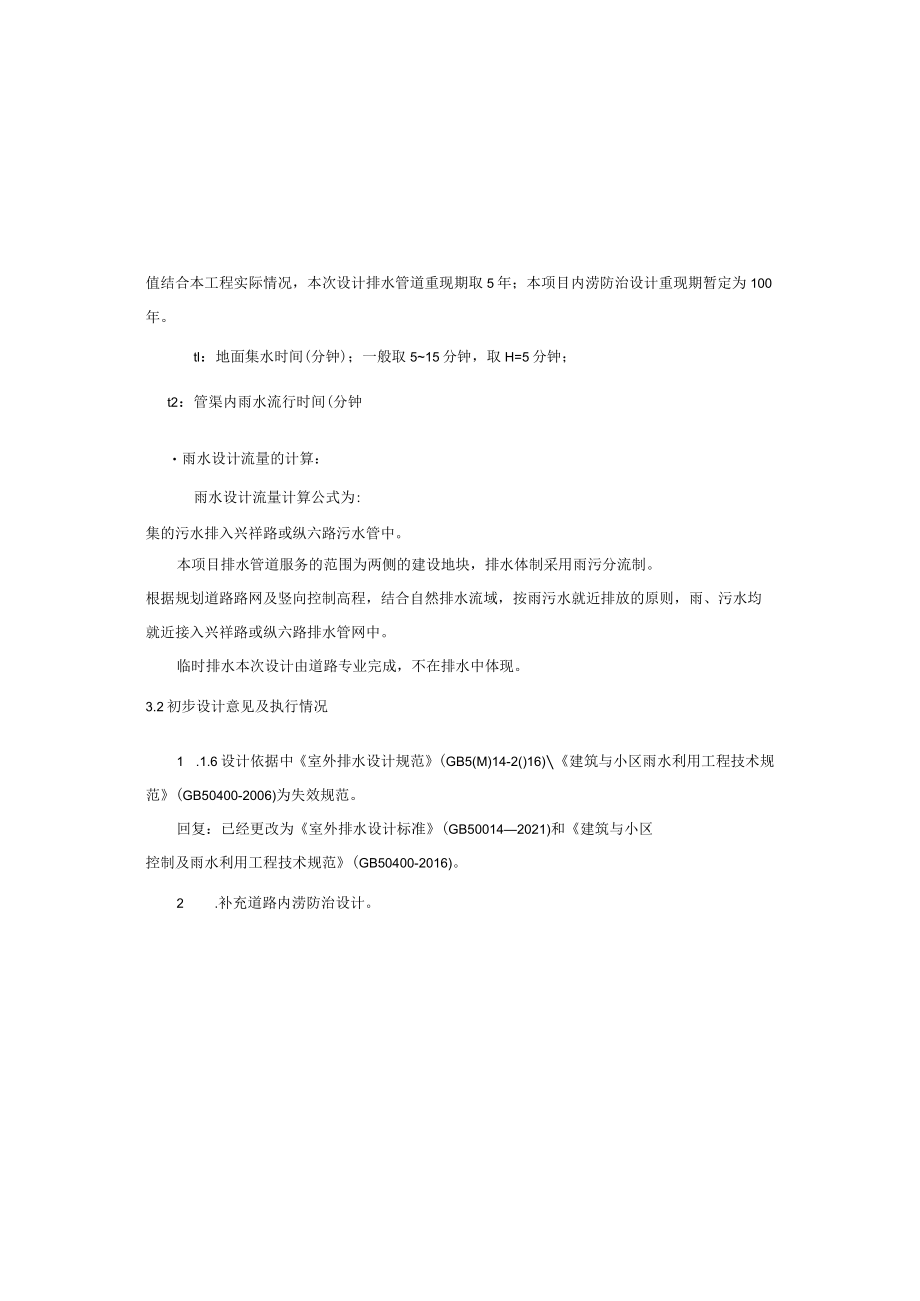

5、rnirl=O.75ms流水面粗糙系数：塑料管，N=0.012)设计充满度：雨水1,污水().653)本工程排水管道均采用管顶平接。6雨水系统设计1)雨水水力计算：(1)按暴雨强度计算雨水量：依据室外排水设计标准(GB50014-2021)进行计算的结果。雨水设计暴雨强度公式采用重庆地区沙坪坝地区暴雨强度公式：q=1132(l+0.958lgP)/(tl+t2+5.4O8)0595q：设计暴雨强度(Lsha);P：设计暴雨重现期(年)；根据规范，设计暴雨重现期P按汇水面积的大小和重要程度分别取值结合本工程实际情况，本次设计排水管道重现期取5年；本项目内涝防治设计重现期暂定为100年。tl：地面
6、集水时间(分钟)；一般取515分钟，取H=5分钟；t2：管渠内雨水流行时间(分钟雨水设计流量的计算：雨水设计流量计算公式为:集的污水排入兴祥路或纵六路污水管中。本项目排水管道服务的范围为两侧的建设地块，排水体制采用雨污分流制。根据规划道路路网及竖向控制高程，结合自然排水流域，按雨污水就近排放的原则，雨、污水均就近接入兴祥路或纵六路排水管网中。临时排水本次设计由道路专业完成，不在排水中体现。3.2初步设计意见及执行情况1 .1.6设计依据中室外排水设计规范(GB5(M)14-2()16)建筑与小区雨水利用工程技术规范(GB50400-2006)为失效规范。回复：已经更改为室外排水设计标准(GB5
7、00142021)和建筑与小区控制及雨水利用工程技术规范(GB50400-2016)。2 .补充道路内涝防治设计。回复：已经该补充内涝防治设计，具体见10.3节。3 .10.3消防给水管管径采用DN150无设计依据。回复：已经更改为消防给水管主管管径建议不小于DN150。4 .补充透水铺装盲管排水设计。回复：已经补充盲管设计。5 .道路海绵城市设计是否有指标控制要求，设计应补充明确。回更：已经在海绵城市设计章节补充和明确。4排水现状及规划本次设计道路现状为施工用地，雨水和污水都排入兴祥路或纵六路。5设计标准及基本参数本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。Q=qFQ：雨水设
8、计流量（L/s：q：设计暴雨强度（L/s.ha）；:径流系数：综合径流系数中为0.7,其具体值根据各管段规划地块实际情况确定。F：汇流面积（ha）。雨水管断面的计算：（按满流进行计算）其断面计算如下：Q=V*AV=（ln）*R（23）*I0.5Q：雨水设计流量（m3s）;V：雨水设计流速（m/s）；A：过水断面面积（m2）；n：粗糙系数，塑料管n=0.0090R：水力半径（m）；I：水力坡度。道路雨水管水力计算表：序号雨水管段编号汇水面积（公顷）重现期（年）设计流量（m3s）管道坡度管径(mm)设计流速（ms）过流量（m3s）1K0+000至KO+23O2.6750.870.0425DSOO5
9、.11.012K0+230至K0+4502.5550.840.0538DSOO5.11.13防内涝设计:为城镇内涝防治的主要目的是降雨期间的地面积水控制在可接受的范围。根据室外排水设计标准（GB50014-2021）4.L4条：内涝防治设计重现期，应根据城镇类型、积水影响程度和内河水位变化等因素，经技术经济比较后确定，本次设计取100年。使用推理公式法进行内涝重现期复核：雨水管渠按压力流计算其临界设计流量，即雨水管渠处于超载状态，其水力坡度如上图。i=Hl-（h2+管高+1）/LV=（ln）R2z3i05临界流量Qp=vA用内涝重现期计算内涝重现期下的设计流量Q1OOo内涝风险判断临界流量Qp
10、大于内涝重现期设计流量QM时，满足内涝城镇内涝防治要求，当临界流量Qp小于内涝重现期设计流量Q欧时，需进一步复核是否满足地面积水设计标准。污水管水力计算表:污水管段编号汇水面积(公顷)设计流量(m3s)过流能力(m3s)钟道坡度管役(mm)充满度(hd)设计流速(ms)o+ooo至K0+2302.670.00820.0080.0425d40.140.92KO+23O至K0+4502.550.80.0080.0538d4000.120.928消防系统设计按照渝建(2016)473号文件，应考虑设计室外消火栓，室外消防系统常规与市政给水系统统一考虑，在建设市政给水管道时一并设置。给水管设计不在本次
11、设计范围内。根据建筑设计防火规范，消火栓应沿道路设置，并宜靠近十字路口，纵向平均间距120米。管道采用阀门分成若干独立段，每段内的室外消火栓的数量不宜超过5个。本次设计室外消火栓采用地下式消火栓(具体以该片区水务部门为准)，消火栓型号为SAlOo/65-L0,消火栓井应有明显的标识，井盖具有防盗功能，安装详见国标13S201,井中设置集水坑，通过DN50排水管就近排入雨水检查井中，消防给水管管径采用DN200,给水管采用球墨铸铁管或者PE管，消火栓的间距不超过120m,市政消火栓距离路缘石不小于0.5米且不大于2米，距离建筑外墙或外墙边缘不宜小于5m,本次设计给水管网与市政供水管网形成环网，市
12、政消火栓平时运行工作压力不应小于0.14MPa,且供水压力从地面算起不应小于010MPa.9管材、接口及基础1)管材对雨水最不利段进行复核:复核段汇流面积（ha）管径加0）水力坡度iQpW/s)Q1(j)(m3s)起点总管2.67D5000.11.611.53从上表可以看出，临界流量QP大于内涝重现期设计流量QlO0,满足内涝城镇内涝防治要求。7污水系统设计（1）污水量计算：本项目污水量根据该区域用水量的指标进行计算，该区域用水量根据城市给水工程规划规范GB502822016的用水指标进行取值，按城市单位建设用地综合用水量指标取1.6万m3km2d;本工程取90%的给水量为污水量。另外，在污水
13、量中计入10%的地下水渗入。污水量的总变化系数kz按室外排水设计标准（GB50014-2021）计算（Q为平均污水量，1.5WkW2.7）。（2）污水管断面的计算：其断面计算如下：Q=V*AV=（ln）*R2a）*Io.5Q：污水设计流量（n?/s）；V：污水设计流速（m/s）；A：过水断面面积（n?）：n：粗糙系数，对塑料管n=0.01,钢混管11=0.013。R：水力半径（m）；I：水力坡度。槽施工管道；且管道基槽应超挖05m,再回填0.5m厚的砂卵石或级配碎石，最后施工管道基础。管道施工回填压实后，再分层回填压实至设计路面高程。当开挖沟槽基础为岩石时,槽底应超挖200mm,采用砂砾石回填
