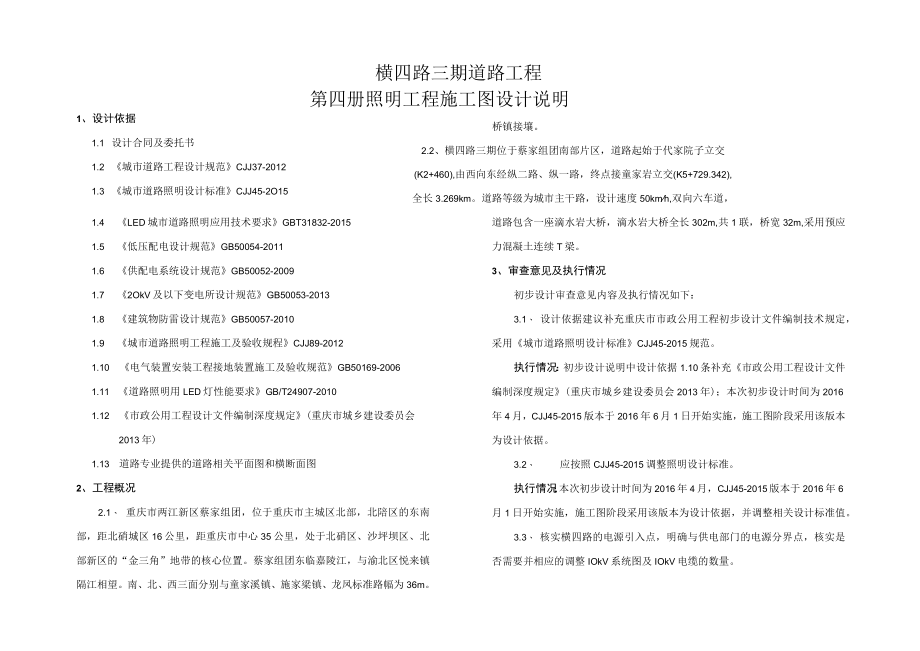

1、1、设计依据1.1 设计合同及委托书1.2 城市道路工程设计规范CJJ37-20121.3 城市道路照明设计标准CJJ45-2O15横四路三期道路工程第四册照明工程施工图设计说明桥镇接壤。2.2、横四路三期位于蔡家组团南部片区，道路起始于代家院子立交(K2+460),由西向东经纵二路、纵一路，终点接童家岩立交(K5+729.342),全长3.269km。道路等级为城市主干路，设计速度50kmh,双向六车道，1.4 LED城市道路照明应用技术要求GBT31832-20151.5 低压配电设计规范GB50054-20111.6 供配电系统设计规范GB50052-20091.7 2OkV及以下变电所
2、设计规范GB50053-20131.8 建筑物防雷设计规范GB50057-20101.9 城市道路照明工程施工及验收规程CJJ89-20121.10 电气装置安装工程接地装置施工及验收规范GB50169-20061.11 道路照明用LED灯性能要求GB/T24907-20101.12 市政公用工程设计文件编制深度规定(重庆市城乡建设委员会2013年)1.13 道路专业提供的道路相关平面图和横断面图2、工程概况2.1、 重庆市两江新区蔡家组团，位于重庆市主城区北部，北陪区的东南部，距北硝城区16公里，距重庆市中心35公里，处于北硝区、沙坪坝区、北部新区的“金三角”地带的核心位置。蔡家组团东临嘉陵
3、江，与渝北区悦来镇隔江相望。南、北、西三面分别与童家溪镇、施家梁镇、龙凤标准路幅为36m。道路包含一座滴水岩大桥，滴水岩大桥全长302m,共1联，桥宽32m,采用预应力混凝土连续T梁。3、审查意见及执行情况初步设计审查意见内容及执行情况如下：3.1、 设计依据建议补充重庆市市政公用工程初步设计文件编制技术规定，采用城市道路照明设计标准CJJ45-2015规范。执行情况：初步设计说明中设计依据1.10条补充市政公用工程设计文件编制深度规定(重庆市城乡建设委员会2013年)；本次初步设计时间为2016年4月，CJJ45-2015版本于2016年6月1日开始实施，施工图阶段采用该版本为设计依据。3.

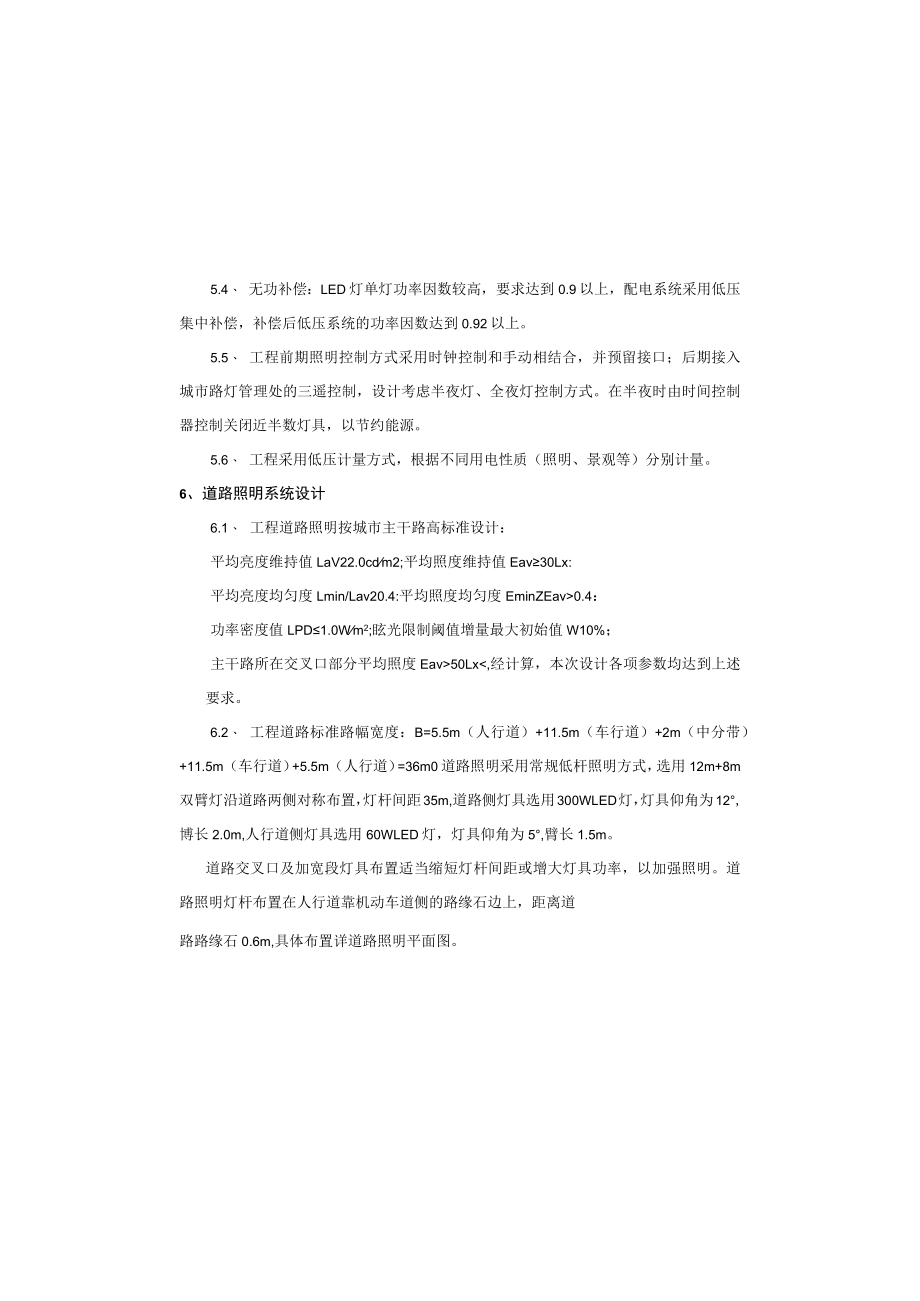

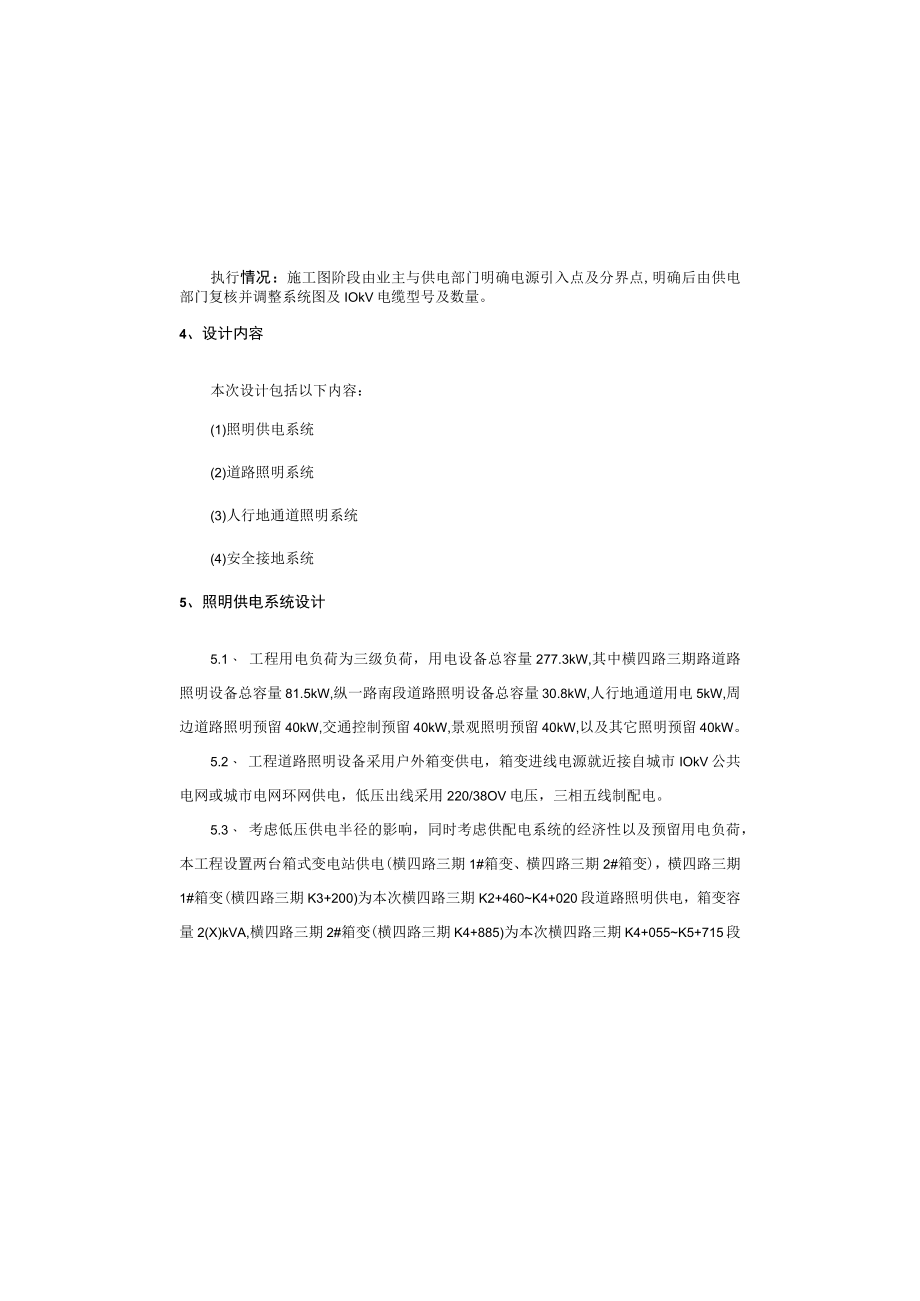

4、2、 应按照CJJ45-2015调整照明设计标准。执行情况：本次初步设计时间为2016年4月，CJJ45-2015版本于2016年6月1日开始实施，施工图阶段采用该版本为设计依据，并调整相关设计标准值。3.3、 核实横四路的电源引入点，明确与供电部门的电源分界点，核实是否需要并相应的调整IOkV系统图及IOkV电缆的数量。5.4、 无功补偿：LED灯单灯功率因数较高，要求达到0.9以上，配电系统采用低压集中补偿，补偿后低压系统的功率因数达到0.92以上。5.5、 工程前期照明控制方式采用时钟控制和手动相结合，并预留接口；后期接入城市路灯管理处的三遥控制，设计考虑半夜灯、全夜灯控制方式。在半夜时
5、由时间控制器控制关闭近半数灯具，以节约能源。5.6、 工程采用低压计量方式，根据不同用电性质（照明、景观等）分别计量。6、道路照明系统设计6.1、 工程道路照明按城市主干路高标准设计：平均亮度维持值LaV22.0cdm2;平均照度维持值Eav30Lx:平均亮度均匀度Lmin/Lav20.4:平均照度均匀度EminZEav0.4：功率密度值LPD1.0Wm2;眩光限制阈值增量最大初始值W10%；主干路所在交叉口部分平均照度Eav50Lx70,光效大于951mW,色温为4000K,使用寿命大于50000小时，灯具效率要求不低于90%。光通维持率在燃点300Oh时不应低于96%,在燃点6000h时不
6、应低于92%。6.4、 道路照明灯杆采用喷塑热浸锌钢管，外刷灰色防锈漆，镀锌层厚度不小于65m,灯杆壁厚不小于4mm。灯杆长度13米及以下的锥形杆应无横向焊缝，纵向焊缝应匀称、无虚焊，锥度比1()73:1000。灯杆下部设接线孔。每个灯杆接线孔内加装熔断器，60W灯具选用IA熔丝，300W灯具选用4A熔丝。6.5、 灯具、灯杆的外观、颜色在满足功能性前提下尽量与环境相协调，可采用具有一定装饰性灯具。7、人行地通道照明系统设计7.1、 本地通道照明标准按人行地道标准值设计：白天EavIoOLx；夜间Eav230Lx.7.2、 人行地通道内常规照明灯具采用方格栅吸顶灯，配大功率直管形三基色荧光灯(
7、T8系列)，采用高频电子镇流器，功率因数大于0.9。吸顶式安装，间距3m左右；应急照明灯具挂墙明装，距地2.0m,间距9m左右。7.3、 人行地通道设有安全出口指示灯及疏散指示灯。安全出口指示灯在地通道出口吊装，距洞顶0.2m。疏散指示灯嵌墙暗装，距地0.5m,间距小于15mo7.4、 地通道照明设有专用照明控制及配电箱，照明按照白天和夜晚控制。常规照明电源线选用ZR-BV-3x25,应急和疏散指示灯电源线选用NH-钢可靠连接，实测接地电阻不大于4欧。10.4. 电气装置的下列金属部分，均应与PE线可靠电气连接。（1）变压器、配电柜（箱、盘）等的金属底座或外壳。（2）室内外配电装置的金属构架及
8、靠近带电部位的金属遮栏和金属门。（3）电力电缆的金属护套、接线盒和保护管。（4）配电和路灯的金属杆塔。（5）其它因绝缘破坏可能使其带电的外露导体。11、其它注意事项1口、室外照明箱变安装于人行道外侧或绿化带内，要求其不易积水，通风良好，并满足户外安装使用要求，箱变外壳防护等级2IP54。箱变基础做法及安装大样详见箱变厂家所提供的技术资料。11.2、 本设计中对照明灯具及灯杆提出高度、臂长、灯具功率、仰角等相关技术指标，具体造型由业主单位决定，设计单位配合提供资料。11.35、 杆安装完成后，底板法兰盘螺栓打黄油并用混凝土包封。电缆施放完成后手孔采用水泥泥浆封座。11.36、 气施工孔、洞，穿墙
9、、板预埋管口要用防火（防渗）堵料密封。11.37、 有电气设备应选用国家现行的技术先进、可靠的产品，不得采用国家明令淘汰的产品。11.38、 灯工程建设应满足“重庆市主城区市政设施容貌管理导则-重庆市市政管理委员会（2011.02）”的相关要求。11.39、 杆施工时应避开高压线，保持净距，水平净距和垂直净距应满9、节能措施9.1、 照明箱变采用节能型变压器，并合理选择负荷率。9.2、 箱变处进行集中无功自动补偿，提高系统功率因数。9.3、 照明光源采用光效高、寿命长、功耗低、环保的LED照明光源。9.4、 LED灯具功率因数高，不需设置补偿电容器，无功损耗小。9.5、 LED灯具显色性高，视
10、觉效果好，启动快。9.6、 道路照明灯具按全、半夜分组，半夜可关闭部分灯具。所有灯具均可根据时钟和照度自动开闭，实现节能运行。9.7、 工程照明功率密度值LPD=O.82WnF,满足规范要求。10、防雷接地系统10.1、 低压配电系统选用TN-S接地制式，整个系统的中性线（N）与保护线（PE）分开，PE线选用与相线、N线同截面的单芯电缆，并与相线、N线同管敷设。10.2、 为防止IokV侧发生相线接地故障或在箱变附近遭遇雷电高电压时，在综合接地处产生的故障电压沿PE线串接，导致金属灯杆有触电危险,沿照明管线通长埋地敷设一根40X4热镀锌扁钢作灯杆灯具保护接地、防雷接地的接地极，扁钢埋深不小于0.6m。灯杆基础接地螺栓采用10热镀锌圆钢与接地极可靠焊接，在线路分支、末端及中间适当位置处设垂直接地极，垂直接地极采用L5OX5OX5热镀锌角钢，2.5m长，埋深0.8m,做法详国标图集14D504接地装置安装。系统接地电阻不应大于4欧。10.3、 箱式变电站接地装置采用热镀锌钢管SC50,钢管长度2.5m,上端部埋深不小于0.8m,水平间距不小于5m,接地极采用-50X5热镀锌扁足城市工程管线综合规划规范GB50289-98、66kV及以下架空电力线路设计规范GB5OO61-2O1O相关规定。11.8
