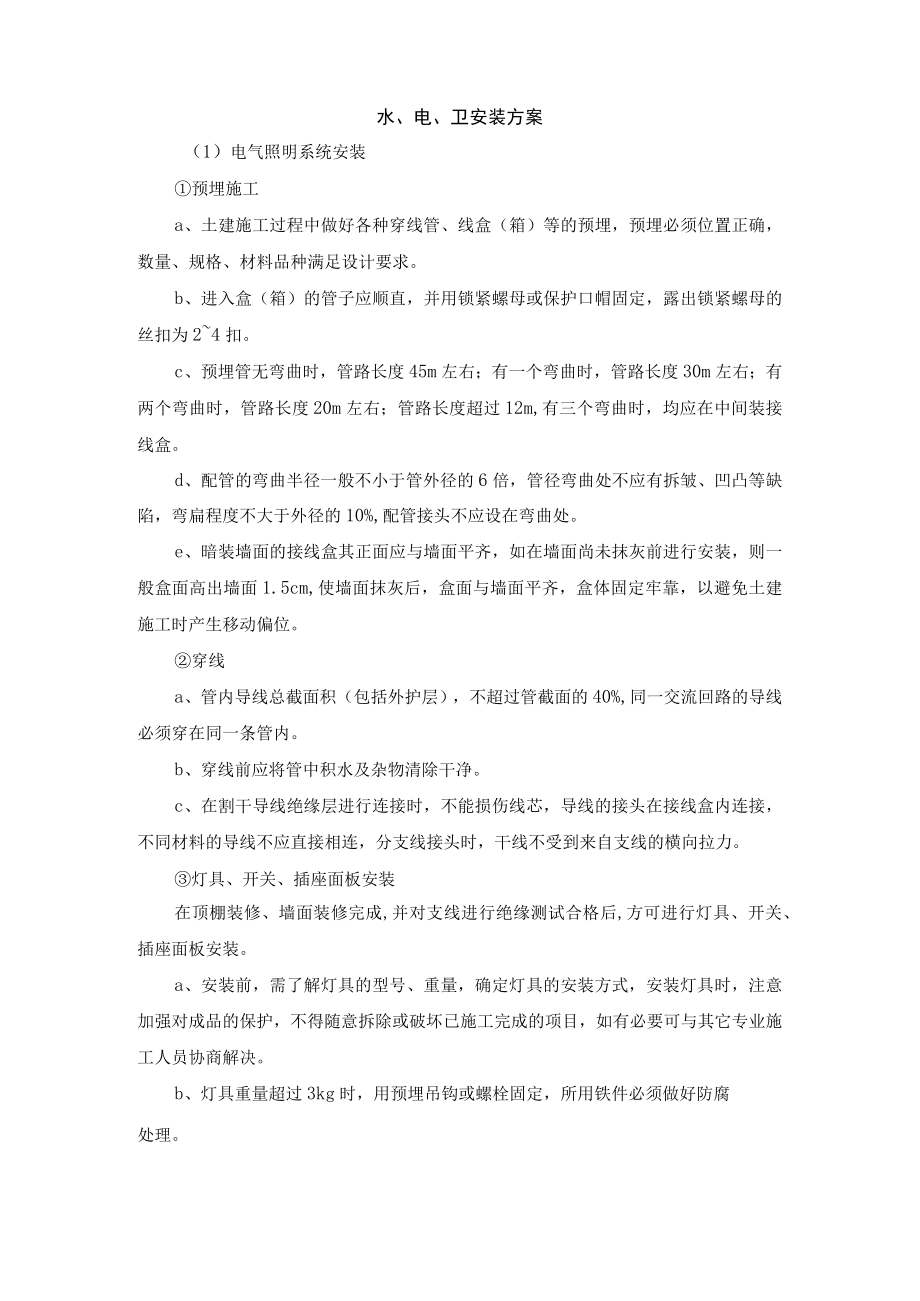

1、水、电、卫安装方案（1）电气照明系统安装预埋施工a、土建施工过程中做好各种穿线管、线盒（箱）等的预埋，预埋必须位置正确，数量、规格、材料品种满足设计要求。b、进入盒（箱）的管子应顺直，并用锁紧螺母或保护口帽固定，露出锁紧螺母的丝扣为24扣。c、预埋管无弯曲时，管路长度45m左右；有一个弯曲时，管路长度30m左右；有两个弯曲时，管路长度20m左右；管路长度超过12m,有三个弯曲时，均应在中间装接线盒。d、配管的弯曲半径一般不小于管外径的6倍，管径弯曲处不应有拆皱、凹凸等缺陷，弯扁程度不大于外径的10%,配管接头不应设在弯曲处。e、暗装墙面的接线盒其正面应与墙面平齐，如在墙面尚未抹灰前进行安装，则
2、一般盒面高出墙面1.5cm,使墙面抹灰后，盒面与墙面平齐，盒体固定牢靠，以避免土建施工时产生移动偏位。穿线a、管内导线总截面积（包括外护层），不超过管截面的40%,同一交流回路的导线必须穿在同一条管内。b、穿线前应将管中积水及杂物清除干净。c、在割干导线绝缘层进行连接时，不能损伤线芯，导线的接头在接线盒内连接，不同材料的导线不应直接相连，分支线接头时，干线不受到来自支线的横向拉力。灯具、开关、插座面板安装在顶棚装修、墙面装修完成,并对支线进行绝缘测试合格后,方可进行灯具、开关、插座面板安装。a、安装前，需了解灯具的型号、重量，确定灯具的安装方式，安装灯具时，注意加强对成品的保护，不得随意拆除或

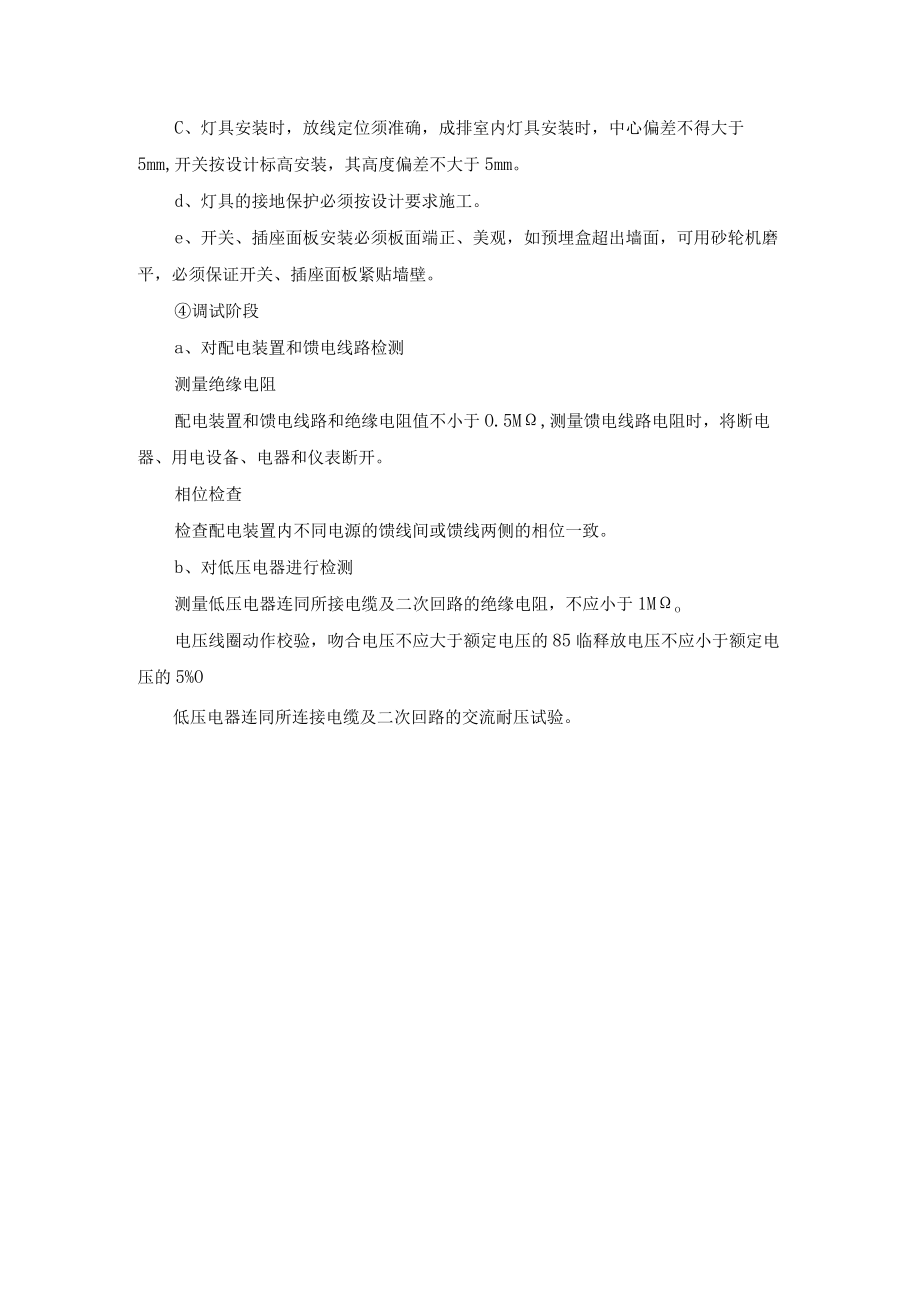

3、破坏已施工完成的项目，如有必要可与其它专业施工人员协商解决。b、灯具重量超过3kg时，用预埋吊钩或螺栓固定，所用铁件必须做好防腐处理。C、灯具安装时，放线定位须准确，成排室内灯具安装时，中心偏差不得大于5mm,开关按设计标高安装，其高度偏差不大于5mm。d、灯具的接地保护必须按设计要求施工。e、开关、插座面板安装必须板面端正、美观，如预埋盒超出墙面，可用砂轮机磨平，必须保证开关、插座面板紧贴墙壁。调试阶段a、对配电装置和馈电线路检测测量绝缘电阻配电装置和馈电线路和绝缘电阻值不小于O.5M,测量馈电线路电阻时，将断电器、用电设备、电器和仪表断开。相位检查检查配电装置内不同电源的馈线间或馈线两侧的相位一致。b、对低压电器进行检测测量低压电器连同所接电缆及二次回路的绝缘电阻，不应小于1Mo电压线圈动作校验，吻合电压不应大于额定电压的85临释放电压不应小于额定电压的5%O低压电器连同所连接电缆及二次回路的交流耐压试验。
