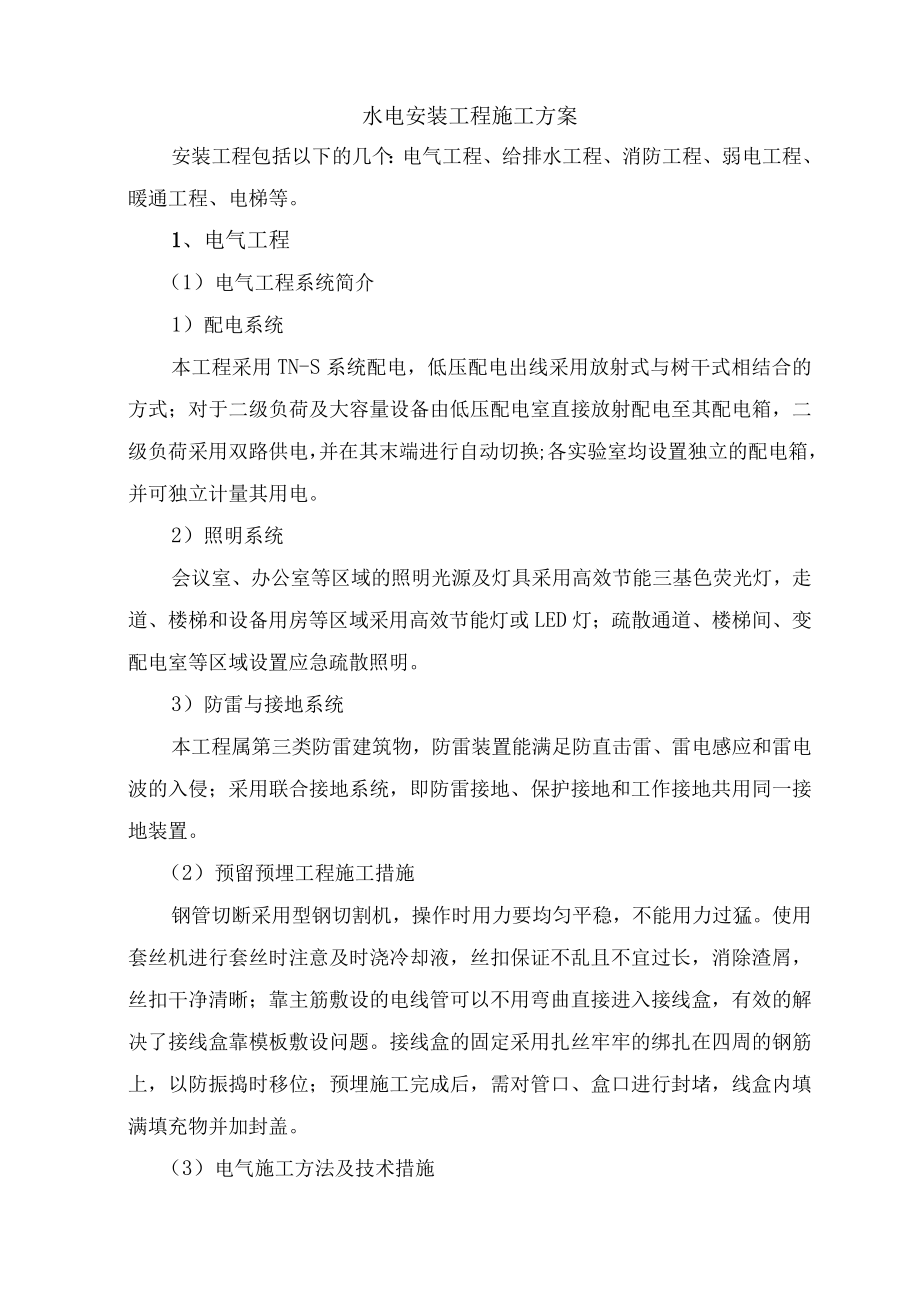

1、水电安装工程施工方案安装工程包括以下的几个：电气工程、给排水工程、消防工程、弱电工程、暖通工程、电梯等。1、电气工程（1）电气工程系统简介1）配电系统本工程采用TN-S系统配电，低压配电出线采用放射式与树干式相结合的方式；对于二级负荷及大容量设备由低压配电室直接放射配电至其配电箱，二级负荷采用双路供电，并在其末端进行自动切换;各实验室均设置独立的配电箱，并可独立计量其用电。2）照明系统会议室、办公室等区域的照明光源及灯具采用高效节能三基色荧光灯，走道、楼梯和设备用房等区域采用高效节能灯或LED灯；疏散通道、楼梯间、变配电室等区域设置应急疏散照明。3）防雷与接地系统本工程属第三类防雷建筑物，防雷

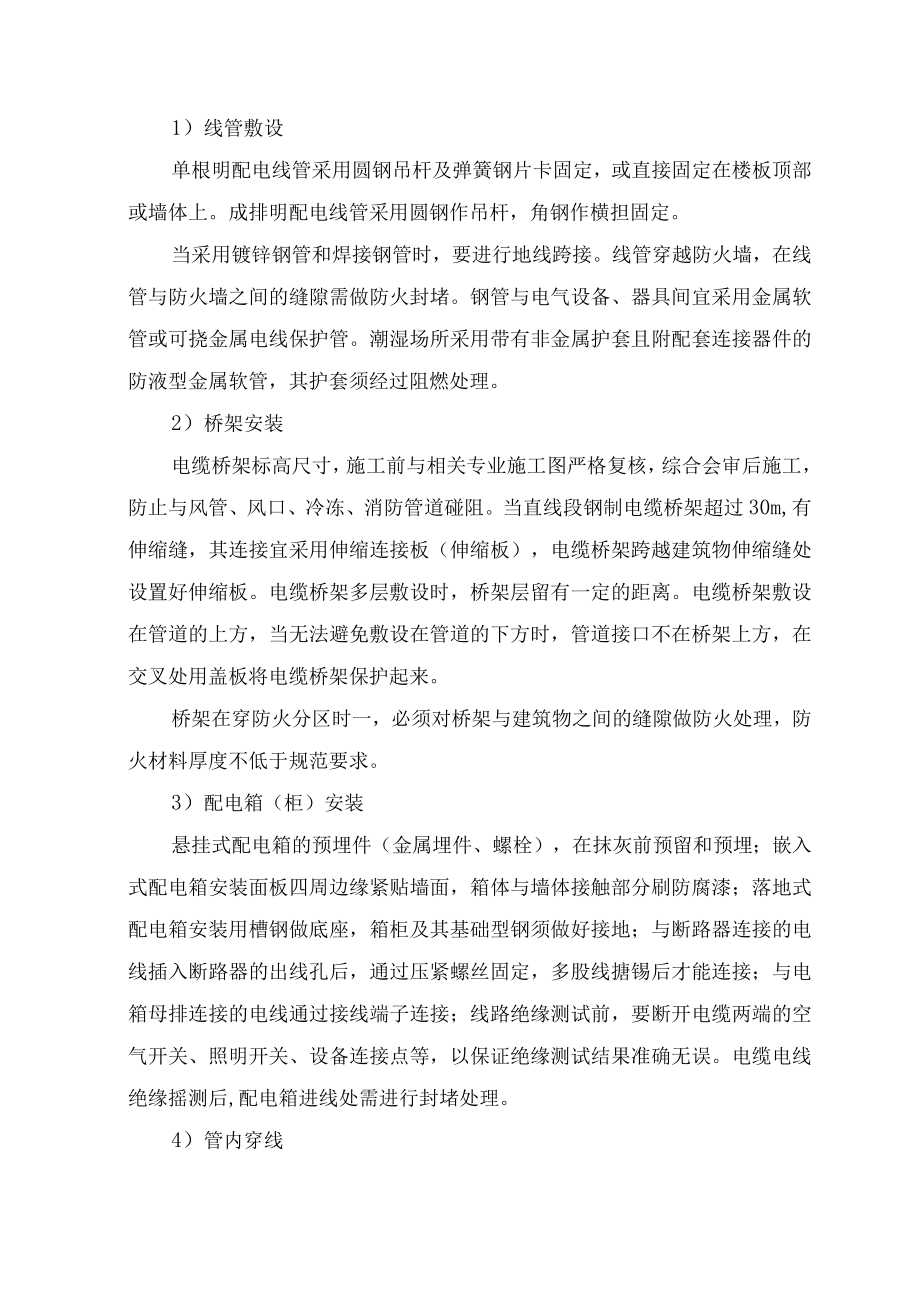

2、装置能满足防直击雷、雷电感应和雷电波的入侵；采用联合接地系统，即防雷接地、保护接地和工作接地共用同一接地装置。（2）预留预埋工程施工措施钢管切断采用型钢切割机，操作时用力要均匀平稳，不能用力过猛。使用套丝机进行套丝时注意及时浇冷却液，丝扣保证不乱且不宜过长，消除渣屑，丝扣干净清晰；靠主筋敷设的电线管可以不用弯曲直接进入接线盒，有效的解决了接线盒靠模板敷设问题。接线盒的固定采用扎丝牢牢的绑扎在四周的钢筋上，以防振捣时移位；预埋施工完成后，需对管口、盒口进行封堵，线盒内填满填充物并加封盖。（3）电气施工方法及技术措施1）线管敷设单根明配电线管采用圆钢吊杆及弹簧钢片卡固定，或直接固定在楼板顶部或墙体
3、上。成排明配电线管采用圆钢作吊杆，角钢作横担固定。当采用镀锌钢管和焊接钢管时，要进行地线跨接。线管穿越防火墙，在线管与防火墙之间的缝隙需做防火封堵。钢管与电气设备、器具间宜采用金属软管或可挠金属电线保护管。潮湿场所采用带有非金属护套且附配套连接器件的防液型金属软管，其护套须经过阻燃处理。2）桥架安装电缆桥架标高尺寸，施工前与相关专业施工图严格复核，综合会审后施工，防止与风管、风口、冷冻、消防管道碰阻。当直线段钢制电缆桥架超过30m,有伸缩缝，其连接宜采用伸缩连接板（伸缩板），电缆桥架跨越建筑物伸缩缝处设置好伸缩板。电缆桥架多层敷设时，桥架层留有一定的距离。电缆桥架敷设在管道的上方，当无法避免敷
4、设在管道的下方时，管道接口不在桥架上方，在交叉处用盖板将电缆桥架保护起来。桥架在穿防火分区时一，必须对桥架与建筑物之间的缝隙做防火处理，防火材料厚度不低于规范要求。3）配电箱（柜）安装悬挂式配电箱的预埋件（金属埋件、螺栓），在抹灰前预留和预埋；嵌入式配电箱安装面板四周边缘紧贴墙面，箱体与墙体接触部分刷防腐漆；落地式配电箱安装用槽钢做底座，箱柜及其基础型钢须做好接地；与断路器连接的电线插入断路器的出线孔后，通过压紧螺丝固定，多股线搪锡后才能连接；与电箱母排连接的电线通过接线端子连接；线路绝缘测试前，要断开电缆两端的空气开关、照明开关、设备连接点等，以保证绝缘测试结果准确无误。电缆电线绝缘摇测后,

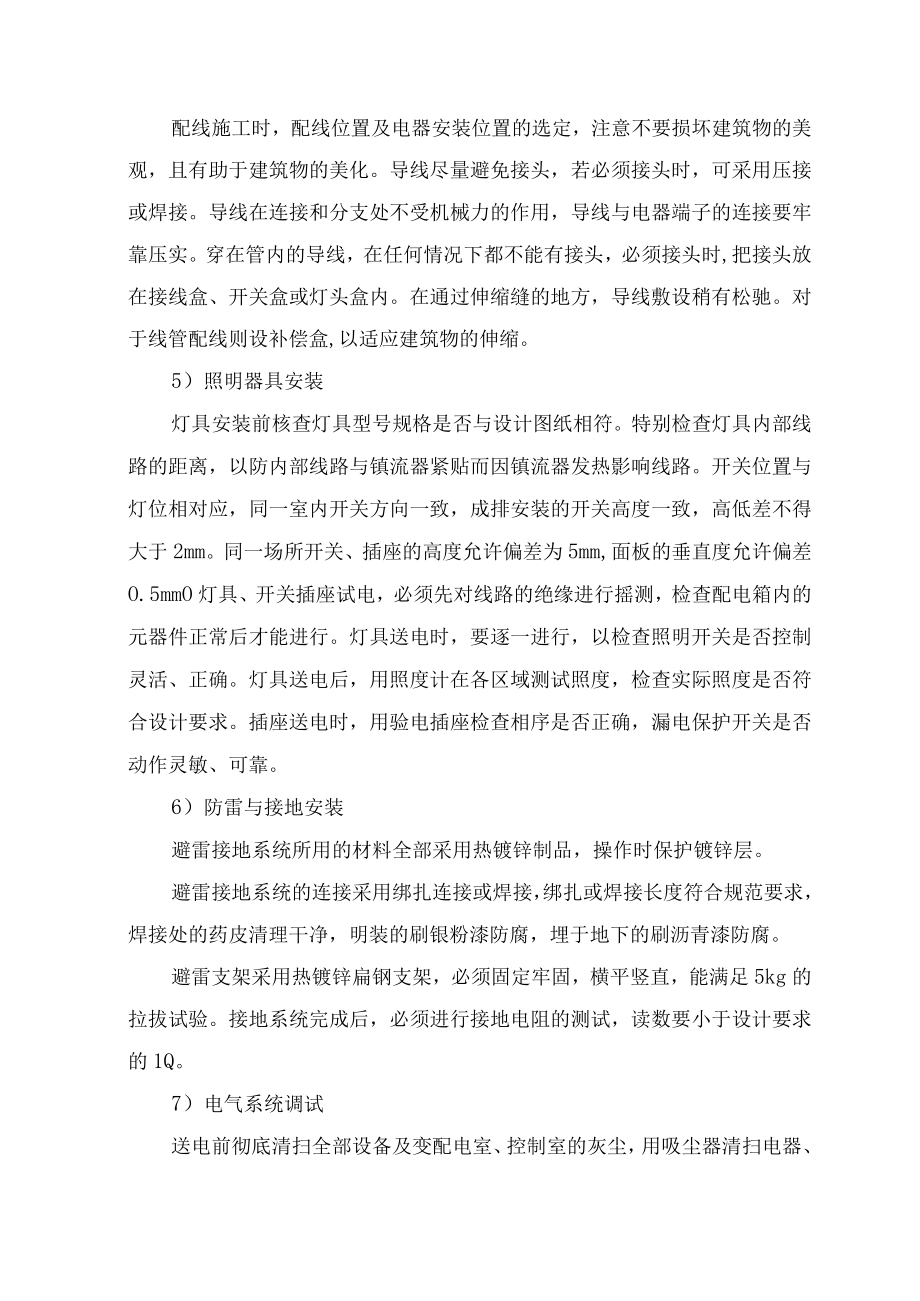

5、配电箱进线处需进行封堵处理。4）管内穿线配线施工时，配线位置及电器安装位置的选定，注意不要损坏建筑物的美观，且有助于建筑物的美化。导线尽量避免接头，若必须接头时，可采用压接或焊接。导线在连接和分支处不受机械力的作用，导线与电器端子的连接要牢靠压实。穿在管内的导线，在任何情况下都不能有接头，必须接头时,把接头放在接线盒、开关盒或灯头盒内。在通过伸缩缝的地方，导线敷设稍有松驰。对于线管配线则设补偿盒,以适应建筑物的伸缩。5）照明器具安装灯具安装前核查灯具型号规格是否与设计图纸相符。特别检查灯具内部线路的距离，以防内部线路与镇流器紧贴而因镇流器发热影响线路。开关位置与灯位相对应，同一室内开关方向一致
6、，成排安装的开关高度一致，高低差不得大于2mm。同一场所开关、插座的高度允许偏差为5mm,面板的垂直度允许偏差O.5mmO灯具、开关插座试电，必须先对线路的绝缘进行摇测，检查配电箱内的元器件正常后才能进行。灯具送电时，要逐一进行，以检查照明开关是否控制灵活、正确。灯具送电后，用照度计在各区域测试照度，检查实际照度是否符合设计要求。插座送电时，用验电插座检查相序是否正确，漏电保护开关是否动作灵敏、可靠。6）防雷与接地安装避雷接地系统所用的材料全部采用热镀锌制品，操作时保护镀锌层。避雷接地系统的连接采用绑扎连接或焊接，绑扎或焊接长度符合规范要求，焊接处的药皮清理干净，明装的刷银粉漆防腐，埋于地下的
7、刷沥青漆防腐。避雷支架采用热镀锌扁钢支架，必须固定牢固，横平竖直，能满足5kg的拉拔试验。接地系统完成后，必须进行接地电阻的测试，读数要小于设计要求的1Q。7）电气系统调试送电前彻底清扫全部设备及变配电室、控制室的灰尘，用吸尘器清扫电器、仪表元件。除送电需用的设备外其他物品不得堆放。准备试验合格的验电器、绝缘鞋、手套、绝缘胶垫、粉沫灭火器等。调试前检查进线电压是否正常，校核两端进线的相序是否一致。2、给排水工程（1）工艺流程1）室内给水管道安装工艺流程安装准备一预制加工一干管安装一立管安装一支管安装一洁具安装一管道试压一管道冲洗一系统调试。2）室内排水管道安装工艺流程安装准备f锻制加工一干管安
8、装一立管安装一支管安装一卡件固定一封口堵洞f闭水试验。3）室外排水管安装工艺流程安装准备一预制加工一管基素土夯实一管基垫块放置一排水管放置、固定一浇灌管座一管道接口、检查口施工一管侧、管顶施工4）卫生洁具安装工艺流程安装准备一卫生洁具及配件检验一卫生洁具安装卫生洁具配件预装一卫生洁具稳装一卫生洁具与墙、地缝隙处理一卫生洁具外观检查f通水试验。（2）施工方法1）材料要求排水管材为柔性铸铁管及硬质聚氯乙烯（UPVC）,所有用的粘结剂应是同一厂家配套产品，并且与卫生洁具连接相适宜。管材外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。承口应有梢度，并与插口配套。2）操作方法a、选择管材及粘结剂。b
9、、切割管材的工具应用手用钢锯或细木手工锯。不可使用砂轮管机切割。c、切割后的管口，应平整垂直管轴线。管口内外无毛边。管口外边应倒100150的角,倒角长度为2.53.0mmod、在管端（插口）上作一插入深度标志。e、用砂布将粘结面打磨成毛面。3清洁承口和插口的粘结面，并凉干。g、专用粘结剂应浓度适中，用干净的毛刷将粘合剂均匀涂抹在粘结面上，并涂二遍。h、粘合剂涂好后，立即插入承接口，并向轴向向承口方向施加推进，保持l2min03）室外排水管道a、先在铺设管道的地面上根据管道大小及深度坡度开挖土方并夯实，再放置相应于混凝土垫层厚度的垫块，垫块面的标高通过拉线控制，排水管铺设固定在垫块上，然后浇灌
10、混凝土管基，管接口位置根据实际情况预留位置结合。b、排水管道采用承插接口，对口时，将插口插入承口底部时要听到顶撞声，停止顶插时的反弹可以使对口留有空隙。接口材料有水泥砂浆和沥青油膏。c、较长管线安装一段，回填一段，防止管道管件长期裸露；回填土从管子两侧开始，边回填边夯实。d、卫生洁具.卫生洁具的规格、型号必须符合设计要求，并有出厂产品合格证。卫生洁具外观应规矩、造型周正、表面光滑、美观、无裂纹、边缘平滑、色调一致。,卫生洁具零配件规格必须标准，质量可靠，外表光滑、电镀均匀、螺纹清晰、锁母松紧适度，无砂眼等缺陷。所有洁具零配件要有产品出厂合格证。,洁具安装的排水管径的最小坡度必须符合设计要求和规
11、范规定。支、托架防腐良好，埋地平整稳固，洁具放置平稳、牢靠，支架及洁具接触要紧密，卫生洁具排水口与排水管承口的连接处必须严密不漏。洁具安装完工后要作通水试验。.稳装卫生器具的螺栓应符合国家标准图的规定，并扩载牢固：在轻质隔墙上安装卫生器具，应尽量采用落地式支架。如果必须固定在墙上时，需采取锚固措施，并且不要影响后背墙面的完整。.为了使卫生器具与墙面贴紧，安装前首先要找好墙面的平整部位，然后再用水平尺找好卫生器具的水平；使用的卫生器具支架,应符合国家标准图要求，要有足够的刚度和稳定性；需要预埋螺栓固定的卫生器具，不允许后剔孔埋螺栓用射钉枪锚定的方法（易破坏防水层）。.背水箱坐便器安装将坐便器预留
12、排水口周围清理干净，取下临时管堵，检查管内有无杂物,将坐便器出水口对准预留排水口找平找正后，装好固定螺栓,将坐便器排水口及排水管口周围抹上油灰后将便器对准螺栓找平，找正，螺栓上套好胶皮垫，眼圈上螺母拧至松紧适度；将水箱固定螺栓装在墙上，将水箱挂在螺栓上找平，找正，与坐便器中心对正，螺栓上套好胶皮垫，带上眼圈，螺母拧至松紧适度。.洗脸盆安装将脸盆支架找平载牢，将脸盆置于支架上找平，找正，带上螺栓松紧适度，然后将存水弯上节拧在排水口上，再将存水弯的缠油盘根绳插在排水管口内，将胶垫放在存水弯的连接处，把螺母用手拧紧后调直找正，再用扳手拧至松紧适度，用油灰将下水管口塞严，抹平。e、管道支、吊架.架空管
13、道采用管卡吊杆安装，详见国标图集03S402,吊杆最大间距按验收规范(GB50268-2008)确定。公称直径(mm)1520253240507080最大间距m不保温1.533.544.5568保温1.5222.53344公称直径（mm）100125150200250300最大间距m不保温8.5789.51012保温4.556788.5.管道支吊架的位置以不妨碍设备安装及其他管道安装，保证管道不变形、牢固为原则。.管道支吊架的间距不能超过下表数据:钢管水平安装支架：管道支吊架间距表,给水立管管卡安装要求：层高HW5m时，每层设一个。层高大于5米时每层设两个。硬质聚乙稀管支架：外径（cm）最大支
14、架间距（m）立管横管401.50.4501.50.5752.00.751102.01.101602.01.60管道支吊架的间距，位置还应根据现场情况而定，支架、吊架应保证平整、垂直、平行。管道焊接焊缝距管道弯曲点，吊架边缘应大于50mmo架空管道连接口附近应加设吊架。（3）给排水系统安装施工技术要点1）给水引入管穿越承重墙或基础时，预留洞口，一般管顶上部净空不小于0.15米，而且室外给水管道或坡向闸门井、水表井，其坡度不小于0.003,均需安装泄水闸门，给水引入管穿越沉降缝或伸缩缝时，大管径采用橡胶接头连接，小管径采用丝扣弯头连接。2）给排水管穿越建筑外墙，天面板及厨房板处,应预埋水管套（详见
15、国标S312刚性防水套管），其余穿越处可预埋一般套管，UPVC管具体安装详见国标10S406o3）管道穿墙处不得有接口（丝接或焊接），管道穿过伸缩缝处应设置伸缩节。4）螺纹连接时，管道螺纹应规范，断丝或缺丝不得大于螺纹全扣数的10%,并应一次拧紧，不得倒回；只露出23牙螺纹并作防锈处理。5）给水立管的固定应符合规范的要求，阀门的安装位置要考虑便于开启和检修。6）给水支管安装支架位置应正确，配水口应平行于墙面，暗配支管应先试压后隐蔽。7）采用丝接时接口的麻丝不能露于管道的内部，以防日久腐化，影响设备的工作特性。8）采用焊接时为保证焊口的质量，采用分层焊接，注意焊口错开。9）钢管施工完毕，进行除锈处理，然后刷油漆。10）管道坡度：a、室内生活给水管道，其横管安装时宜有0.002-0.005的坡度坡向泄水装置。b、室内生活排水管坡度采用标准坡度:管径坡度管径坡度D501=0.035D2001=0.008D701=0.025D250
