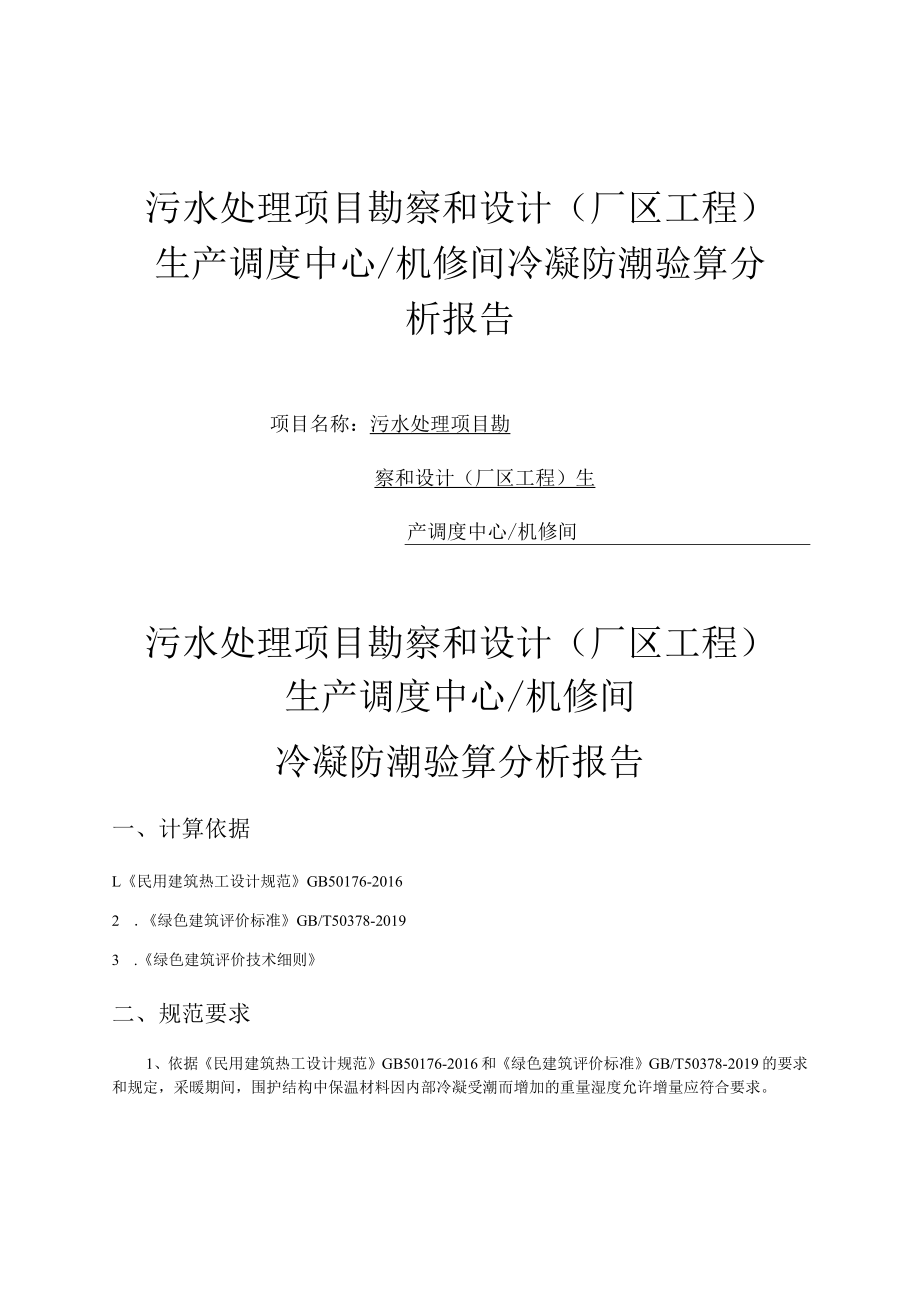

1、污水处理项目勘察和设计（厂区工程）生产调度中心/机修间冷凝防潮验算分析报告项目名称：污水处理项目勘察和设计（厂区工程）生产调度中心/机修间污水处理项目勘察和设计（厂区工程）生产调度中心/机修间冷凝防潮验算分析报告一、计算依据L民用建筑热工设计规范GB50176-20162 .绿色建筑评价标准GB/T50378-20193 .绿色建筑评价技术细则二、规范要求1、依据民用建筑热工设计规范GB50176-2016和绿色建筑评价标准GB/T50378-2019的要求和规定，采暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量应符合要求。2、通过计算采暖期间围护结构中保温材料因内部冷凝受潮

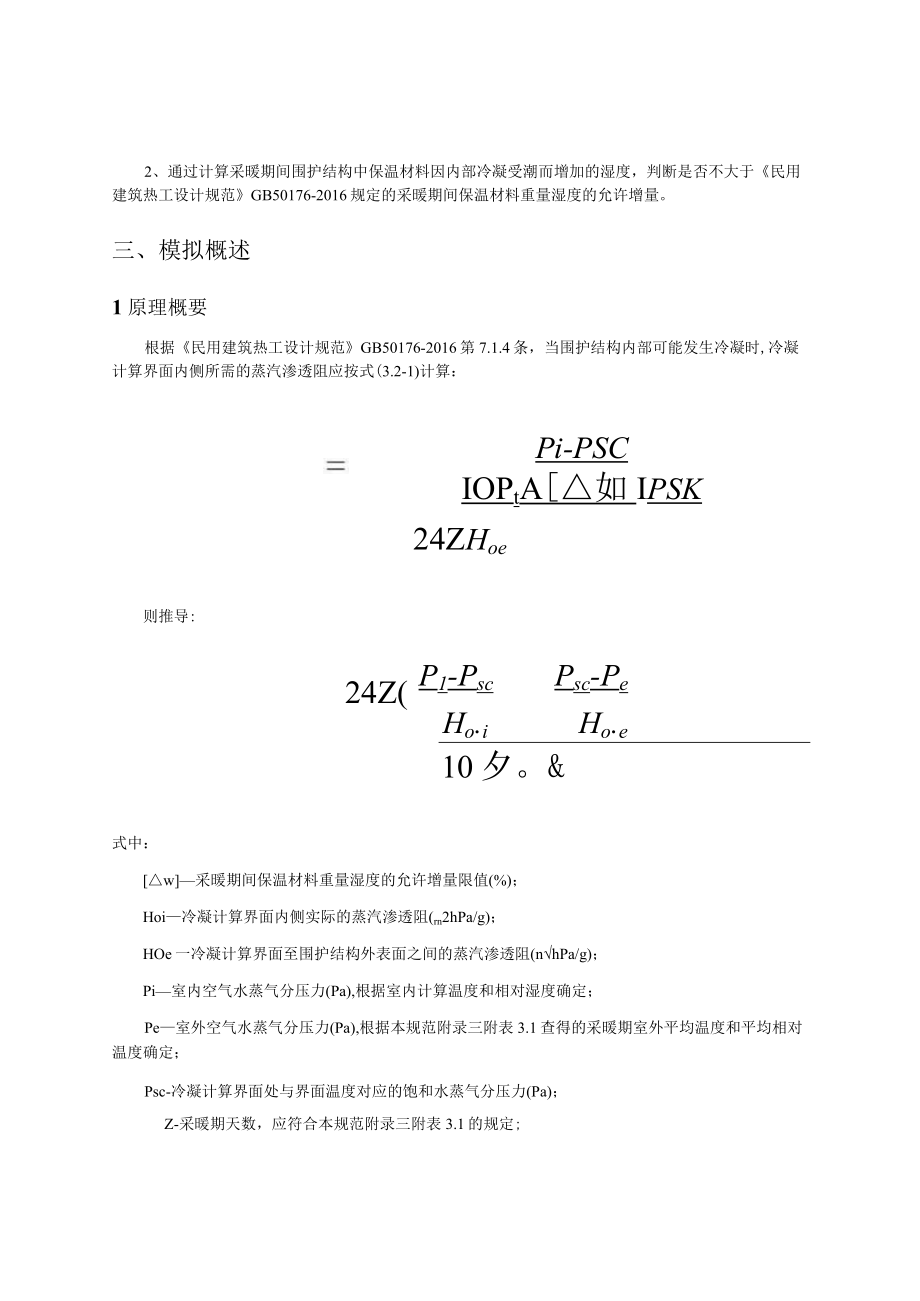

2、而增加的湿度，判断是否不大于民用建筑热工设计规范GB50176-2016规定的采暖期间保温材料重量湿度的允许增量。三、模拟概述1原理概要根据民用建筑热工设计规范GB50176-2016第7.1.4条，当围护结构内部可能发生冷凝时,冷凝计算界面内侧所需的蒸汽渗透阻应按式(3.2-1)计算：Pi-PSCIOPtA如IPSK24ZHoe则推导:24Z(P1-PscPsc-PeHo.iHo.e10夕。&式中：w采暖期间保温材料重量湿度的允许增量限值(%)；Hoi冷凝计算界面内侧实际的蒸汽渗透阻(rn2hPa/g)；HOe一冷凝计算界面至围护结构外表面之间的蒸汽渗透阻(nhPa/g)；Pi室内空气水蒸气

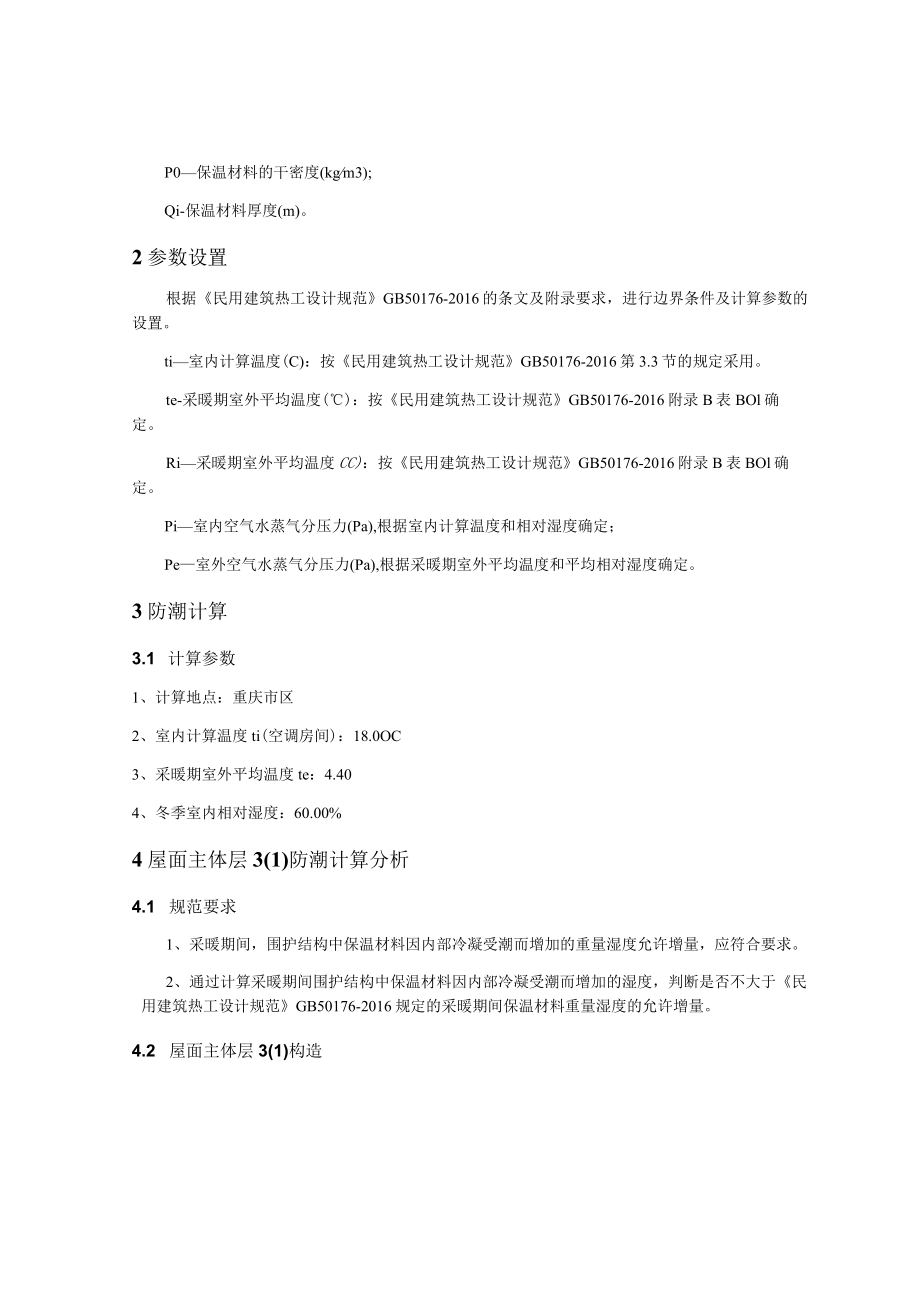

3、分压力(Pa),根据室内计算温度和相对湿度确定；Pe室外空气水蒸气分压力(Pa),根据本规范附录三附表3.1查得的采暖期室外平均温度和平均相对温度确定；Psc-冷凝计算界面处与界面温度对应的饱和水蒸气分压力(Pa)；Z-采暖期天数，应符合本规范附录三附表3.1的规定;P0保温材料的干密度(kgm3);Qi-保温材料厚度(m)。2参数设置根据民用建筑热工设计规范GB50176-2016的条文及附录要求，进行边界条件及计算参数的设置。ti室内计算温度(C)：按民用建筑热工设计规范GB50176-2016第3.3节的规定采用。te-采暖期室外平均温度()：按民用建筑热工设计规范GB50176-201
4、6附录B表BOl确定。Ri采暖期室外平均温度CC)：按民用建筑热工设计规范GB50176-2016附录B表BOl确定。Pi室内空气水蒸气分压力(Pa),根据室内计算温度和相对湿度确定；Pe室外空气水蒸气分压力(Pa),根据采暖期室外平均温度和平均相对湿度确定。3防潮计算3.1 计算参数1、计算地点：重庆市区2、室内计算温度ti(空调房间)：18.0OC3、采暖期室外平均温度te：4.404、冬季室内相对湿度：60.00%4屋面主体层3(1)防潮计算分析4.1 规范要求1、采暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量，应符合要求。2、通过计算采暖期间围护结构中保温材料因内部
5、冷凝受潮而增加的湿度，判断是否不大于民用建筑热工设计规范GB50176-2016规定的采暖期间保温材料重量湿度的允许增量。4.2 屋面主体层3(1)构造表1屋面主体层3(1)材料构造材料汇总表屋面主体层3(1)每层材料名称厚度(mm)导热系数lW(mK)蓄热系数W(m2K)热阻值(m2K)/W热惰性指标D=R.S修正系数碎石、卵石混凝土210040.01.280J3.5700.0310.421.00水泥砂浆20.00.93011.3700.0220.241.00难燃型挤塑聚苯板100.00.0300.2702.7780.751.20水泥砂浆20.00.93011.3700.0220.241.0
6、0页岩陶粒混凝土150030.00.7709.6500.0260.251.50钢筋混凝土120.01.74017.2000.0691.191.00屋面主体层3(1)各层之和330.02.953.10屋面主体层3(1)热阻Ro=Ri+R+Re=3.10(m2-K)WJRi=0.11(m2*K)/W;Re=0.04l(m2K)W屋面主体层3(1)传热系数K=lRo=0.32W(m2K)太阳辐射吸收系数P=0.70冷凝计算界面至围护结构内表面之间的热阻Roi2.894.3 冷凝计算界面温度冷凝计算界面温度可按下式计算:式中:QC冷凝计算界面温度()ti室内计算温度CC)：按民用建筑热工设计规范GB5
7、0176-2016第3.3节的规定采用。le采暖期室外平均温度(C):按民用建筑热工设计规范GB50176-2016附录B表BOl确定。Ro-围护结构传热阻(m2KW)Ri内表面换热阻(m2KW)Roi-冷凝计算界面至围护结构内表面之间的热阻(m2KW).将表中各参数值带入上述公式中，本项目冷凝计算界面温度为：Qc=18-(18-(4.40)/3.10)*(0.115+2.89)=4.794.4 围护结构内部冷凝受潮验算PTscPsjPe%Hoey=围护结构内部冷凝受潮检验可按下式进行验算：IOrA式中：w采暖期间保温材料重量湿度的允许增量限值()：HOi-冷凝计算界面内侧实际的蒸汽渗透阻(n
8、hPa/g)：Hoe冷凝计算界面至围护结构外表面之间的蒸汽渗透阻(n?hPa/g)；Pi-室内空气水蒸气分压力(Pa),根据室内计算温度和相对湿度确定；Pe室外空气水蒸气分压力(Pa),根据本规范附录三附表3.1查得的采暖期室外平均温度和平均相对温度确定；Psc-冷凝计算界面处与界面温度对应的饱和水蒸气分压力(Pa)；Z采暖期天数，应符合本规范附录三附表3.1的规定；Qi保温材料厚度(m)。将表中各参数值带入上述公式中，本项目围护结构内部冷凝受潮增量为:w=(24*34*(1252.30-521.16)/12732.07-(521.16-507.29)/3305.32)/(10*35.00*1
9、00.00/1000)=1.244.5结论围护结构变量名)保温材料计算结果增量限值结论屋面主体层3(1)w采暖期间保温材料重量湿度的允许增量值();难燃型挤塑聚苯板1.244.00满足5填充墙3(1)防潮计算分析5.1 规范要求1、采暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量，应符合要求。2、通过计算采暖期间围护结构中保温材料因内部冷凝受潮而增加的湿度，判断是否不大于民用建筑热工设计规范GB50176-2016规定的采暖期间保温材料重量湿度的允许增量。5.2 填充墙3(1)构造表2填充墙3(1)材料构造材料汇总表填充墙3(1)每层材料名称厚度(mm)导热系数W(mK)l蓄
10、热系数W(m2-K)1热阻值(m2K)/W热惰性指标D=R.S修正系数Q水泥砂浆20.00.93011.3700.0220.241.00蒸压加气混凝土砌块426525(外墙灰缝W3mm)250.00.1602.6101.5634.081.00水泥砂浆20.00.93011.3700.0220.241.00填充墙3(1)各层之和290.01.614.57填充墙3(1)热阻Ro=Ri+R+Re=1.76(m2K)VRi=0.11(m2*K)/W;Re=0.04(m2K)W填充墙3(1)传热系数K=lRo=0.57W(m2K)l太阳辐射吸收系数P=0.70冷凝计算界面至围护结构内表面之间的热阻Roi
11、5.3 冷凝计算界面温度冷凝计算界面温度可按下式计算：clRI式中：QC冷凝计算界面温度CC)Ii-室内计算温度(C)：按民用建筑热工设计规范GB50176-2016第3.3节的规定采用。te-采暖期室外平均温度()：按民用建筑热工设计规范GB50176-2016附录B表B.0.1确定。Ro-围护结构传热阻(m2KIW)Ri内表面换热阻(m2KW)Roi冷凝计算界面至围护结构内表面之间的热阻(m2KW)。将表中各参数值带入上述公式中，本项目冷凝计算界面温度为：Qc=18-(18-(4.40)/1.76)*(0.115+0.00)=17.11C5.4 围护结构内部冷凝受潮验算围护结构内部冷凝受潮
12、检验可按下式进行验算:6y=24Z(PLPs cH。,Psc _ PeHg式中：w采暖期间保温材料重量湿度的允许增量限值()；Hoi-冷凝计算界面内侧实际的蒸汽渗透阻(nhPa/g)：Hoe冷凝计算界面至围护结构外表面之间的蒸汽渗透阻(n?hPa/g)；Pi-室内空气水蒸勺分压力(Pa),根据室内计算温度和相对湿度确定；Pe室外空气水蒸气分压力(Pa),根据本规范附录三附表3.1查得的采暖期室外平均温度和平均相对温度确定；PSC一冷凝计算界面处与界面温度对应的饱和水蒸气分压力(Pa)；Z采暖期天数，应符合本规范附录三附表3.1的规定；Qi保温材料厚度(m)。将表中各参数值带入上述公式中，本项目
13、围护结构内部冷凝受潮增量为：lwj=(24*34*(1252.30-1183.77)/0.00-(1183.77-507.29)/17727.55)/(10*0.00*0.00/1000)=0.005.5结论围护结构变量名)保温材料计算结果增量限值结论填充墙3(1)w采暖期间保温材料重量湿度的允许增量值(%)；0.004.00满足四、结果汇总1屋顶汇总表3冷凝防潮验算汇总表围护结构变量名)保温材料计算结果增量限值结论屋面主体层3(1)w采暖期间保温材料重量湿度的允许增量值(%);难燃型挤塑聚苯板1.244.00满足2外墙汇总表4冷凝防潮验算汇总表围护结构变量名)保温材料计算结果增量限值结论填充墙3(1)w采暖期间保温材料重量湿度的允许增量值(%);0.004.00满足
