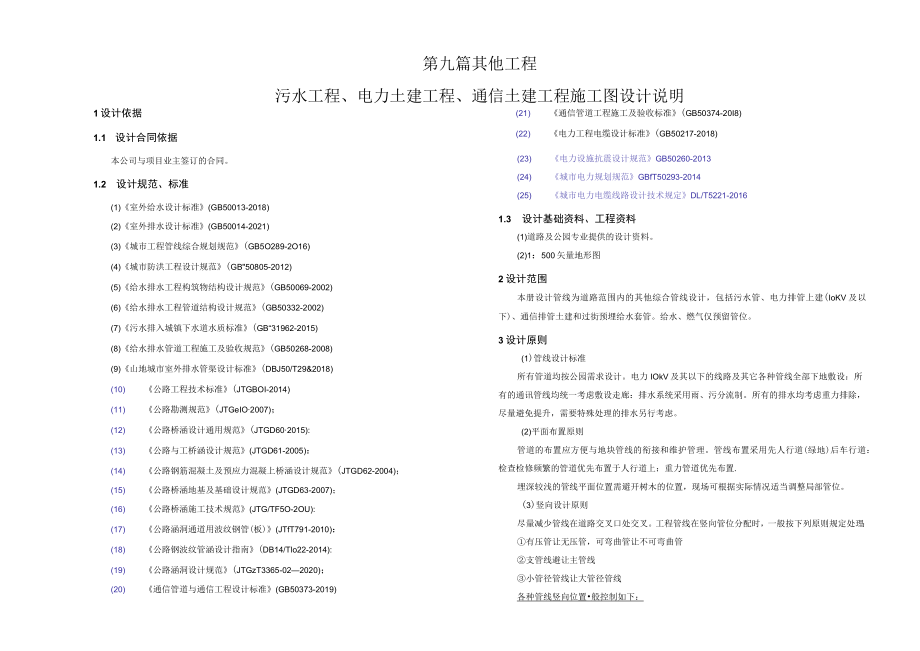

1、第九篇其他工程污水工程、电力土建工程、通信土建工程施工图设计说明1设计依据1.1 设计合同依据本公司与项目业主签订的合同。1.2 设计规范、标准(1)室外给水设计标准(GB50013-2018)(2)室外排水设计标准(GB50014-2021)(3)城市工程管线综合规划规范(GB5O289-2O16)(4)城市防洪工程设计规范(GB50805-2012)(5)给水排水工程构筑物结构设计规范(GB50069-2002)(6)给水排水工程管道结构设计规范(GB50332-2002)(7)污水排入城镇下水道水质标准(GB“31962-2015)(8)给水排水管道工程施工及验收规范(GB50268-2

2、008)(9)山地城市室外排水管渠设计标准(DBJ50/T29&2018)(10) 公路工程技术标准(JTGBOI-2014)(11) 公路勘测规范(JTGeIO2007);(12) 公路桥涵设计通用规范(JTGD602015):(13) 公路与工桥涵设计规范(JTGD61-2005):(14) 公路钢筋混凝土及预应力混凝上桥涵设计规范(JTGD62-2004);(15) 公路桥涵地基及基础设计规范(JTGD63-2007);(16) 公路桥涵施工技术规范(JTG/TF5O-2OU):(17) 公路涵洞通道用波纹钢管(板)(JTfT791-2010):(18) 公路钢波纹管涵设计指南(DB14

3、/Tlo22-2014):(19) 公路涵洞设计规范(JTGzT3365-022020);(20) 通信管道与通信工程设计标准(GB50373-2019)(21) 通信管道工程施工及验收标准(GB50374-20I8)(22) 电力工程电缆设计标准(GB50217-2018)(23) 电力设施抗震设计规范GB50260-2013(24) 城市电力规划规范GBfT50293-2014(25) 城市电力电缆线路设计技术规定DL/T5221-20161.3 设计基础资料、工程资料(1)道路及公园专业提供的设计资料。(2)1:500矢量地形图2设计范围本册设计管线为道路范围内的其他综合管线设计,包括污

4、水管、电力排管上建(IoKV及以下)、通信排管土建和过街预埋给水套管。给水、燃气仅预留管位。3设计原则(1)管线设计标准所有管道均按公园需求设计。电力IOkV及其以下的线路及其它各种管线全部下地敷设:所有的通讯管线均统一考虑敷设走廊:排水系统采用雨、污分流制。所有的排水均考虑重力排除,尽量避免提升,需要特殊处理的排水另行考虑。(2)平面布置原则管道的布置应方便与地块管线的衔接和维护管理。管线布置采用先人行道(绿地)后车行道:检查检修频繁的管道优先布置于人行道上:重力管道优先布置.埋深较浅的管线平面位置需避开树木的位置,现场可根据实际情况适当调整局部管位。(3)竖向设计原则尽量减少管线在道路交叉

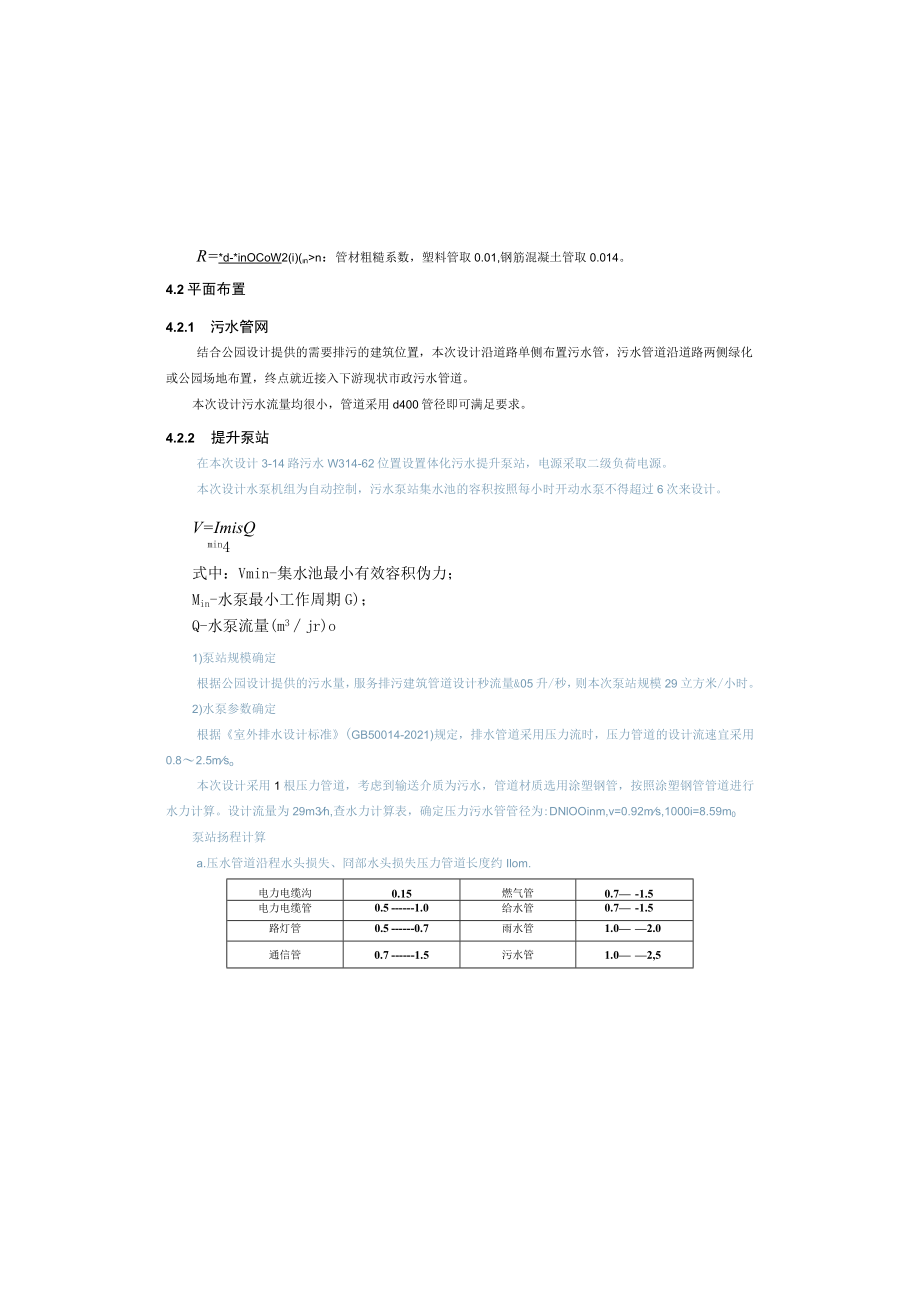

5、口处交叉。工程管线在竖向管位分配时,一般按下列原则规定处理:有压管让无压管,可弯曲管让不可弯曲管支管线避让主管线小管径管线让大管径管线各种管线竖向位置般控制如下:管线名称()管线名称()R=*d-*inOCoW2(i)(nn:管材粗糙系数,塑料管取0.01,钢筋混凝土管取0.014。4.2平面布置4.2.1 污水管网结合公园设计提供的需要排污的建筑位置,本次设计沿道路单侧布置污水管,污水管道沿道路两侧绿化或公园场地布置,终点就近接入下游现状市政污水管道。本次设计污水流量均很小,管道采用d400管径即可满足要求。4.2.2 提升泵站在本次设计3-14路污水W314-62位置设置体化污水提升泵站,

6、电源采取二级负荷电源。本次设计水泵机组为自动控制,污水泵站集水池的容积按照每小时开动水泵不得超过6次来设计。V=ImisQmin4式中:Vmin-集水池最小有效容积伪力;Min-水泵最小工作周期G);Q-水泵流量(m3jr)o1)泵站规模确定根据公园设计提供的污水量,服务排污建筑管道设计秒流量&05升/秒,则本次泵站规模29立方米/小时。2)水泵参数确定根据室外排水设计标准(GB50014-2021)规定,排水管道采用压力流时,压力管道的设计流速宜采用0.82.5mso本次设计采用1根压力管道,考虑到输送介质为污水,管道材质选用涂塑钢管,按照涂塑钢管管道进行水力计算。设计流量为29m3h,查水

7、力计算表,确定压力污水管管径为:DNlOOinm,v=0.92ms,1000i=8.59m0泵站扬程计算a.压水管道沿程水头损失、冏部水头损失压力管道长度约Ilom.电力电缆沟0.15燃气管0.7-1.5电力电缆管0.51.0给水管0.7-1.5路灯管0.50.7雨水管1.02.0通信管0.71.5污水管1.02,54污水工程4.1污水量计算污水流量计算:本设计污水量按城市综合污水量计算。城市综合污水量计算以城市综合用水量标准为基础,排污系数按85%考虑。本设计污水量按城市综合污水量计算,城市综合用水定额取值为420LCap.d,计算人口以最新的控制性详细规划为准,人口密度按25000人/平方

8、公里计算。分流制污水管道设计流量计算公式:QmnX=QaVCXKSXKZ(Ls)式中:设计污水流量(LZs)最高日最高时污水秒流量。Qave:平均日平均时污水流量(L/S),根据综合污水量标准q计算QIVC=qx流域计算人口数(人)/(243600)(LZs)q=城市综合供水量标准x85%(L/Cap.d)Ks:雨水渗入量系数,取值1.1。Kz:总变化系数表45KZ总变化系数取值污水平均日流址(Us)51540I70I100200500二IoOO总变化系数K,2.72.42.12.0I1.91.81.61.5污水管道水力计算公式(非满流)Q=vA(LZs)水力计算按满宁公式:过水断面:A=(-

9、sincos)r(m2)hD/2水力半径:A=20r(m)Or:A=-sincos)rD/2接口完成后,凹槽随即用砂回填密实。管道采用承插接头,管道承口应放在进水方向,插口放在出水方向。4.3.3接口HDPE中空增强双壁缠绕管采用承插橡胶圈连接,详见厂家使用说明。管道与检查井壁间采用中介层,加水泥沙浆,中介层材料由厂家提供。钢筋碎排水管接口形式采用钢丝网水泥砂浆抹带接口。4.4检查井及其它构筑物4.4.1 检查井1)管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。2)本工程人行道上采用防盗球墨铸铁井盖及盅座,按承载能力,最低选用B125类型。车行道上采用球墨铸

10、铁分离式“五防”井盖及盖座,即防沉降、防盗、防噪音、防坠落、防位移,按承载能力,最低选用D400类型。所选井盅应符合国家标准检查井盅(GB/T23858-2009)的要求。3)埋深V6米、管径d1000排水普通检查并做法详见图集预制混凝土装配式检查井(DJBT50T21),图集号18SOL其中:d400-d500检查井采用1000圆形预制混凝土检查井,做法详见图集18SOl第15页。其中井身壁厚和底板厚度均采用120md600检杳井采用1200圆形预制混凝土检杳井,做法详见图集18Sol第20页。d800检杳井采用1500圆形预制混凝土检查井,做法详见图集18Sol第25页。dl000检查并采

11、用1200x1500矩形预制混凝土检查井,做法详见图集18SOl第51-53页。4)埋深26米、管径d1000检查井、深型井及跌水井均采用钢筋混凝上现浇,详见大样图。5)为避免在检查井盖损坏或缺失时发生行人坠落检查井的事故,根据室外排水设计规范GB50014排水系统检查井应安装防坠落装置。防坠落装置应牢固可靠,具有一定的承载能力,并具备较大的过水能力,避免暴雨期间雨水从井底涌出时被冲走,木设计排水检查井采用防坠落网。井盖防坠落网由8个不锈钢膨胀螺栓固定,安装在井口下1015Cm处的井筒内壁,防坠落网材质可选用聚乙烯塑料绳、高强工业丝、涤纶丝、维纶丝、锦纶局部水头损失按照沿程水头损失的25%计算

12、。则压水管道总水头损失=L25X(8.591101000)=1.2mb.水泵净扬程净扬程=压水管道最高点高程-集水池设计最低水位=305.8m296.lm=9.7mc.水泵扬程的确定水泵扬程考虑水泵净扬程、泵站内水头损失(估算1m)、压水管道总水头损失及2.Om的富裕水头,则:水泵设计扬程H=9.7+1+1.2+2=13.9md.水泵设计参数的确定本次设计共考虑2台水泵,1用1备。则单台水泵流量约为29(113/11,扬程约为13.加。根据泵产品选泵,本次泵选型为:流量30mh,扬程15m,功率3KW。后期维护,如需下一体化泵站或污水检查井,应先强制通风,达到下人要求后方能下井。4.3管材、基

13、础及接口4.3.1 管材根据聿庆市建设委员会重庆市建设领域限制、禁止使用落后技术的通告(2019版)(渝建发201925号)的规定,并遵照高新区城市道路交通设计导则的要求,本设计排水管道采用HDPE中空增强双壁缠绕管。埋深小于6.Om,环刚度SN28000Nm2.埋管道埋深在6.08.Om之间,环刚度SN210000Nm2:埋深在8.0、12.Om之间,环刚度SNNl2500Nm2;埋深大于12.0m,环刚度SN16000Nm2HDPE中空增强双壁缠绕管的制造及安装应符合国标埋地用聚乙烯(PE)结构壁管道系统第2部分:聚乙烯缠绕结构壁管材(GB/T19472.2-2004)的要求及各企业的产品

14、标准及安装操作手册。斜管跌落采用K9级球墨铸铁排水管。4.3.2 基础HDPE中空增强双壁缠绕管采用砂垫层基础。管道基础在接口部位的凹槽,在铺设管道时随铺随挖。凹槽长度为0.40.6米,深度为0.050.1m,宽度为管道外径的1.1倍。在电力管线按道路相对高程控制管线放坡。电力排管应设置纵向排水坡度,不宜小于0.2%。穿道路综合管线对于覆土小于LOrn应按照混凝土满包加固处理,满包成矩形,从管外壁计算满包厚度150mm。5.3工作井(1)在电力通道转角、分支、过街处设置电力电缆井;在电力排管沿直线段每50m左右设置电力电缆井,曲线段电力电缆井根据实际情况设置。(2)电力井参照电力电缆井设计与安装07SDlOI-8中大样图,本次三通井采用小型电力三通井,参照图集07SDlOI-8/42;部分位置直通井采用电力宜通手孔,参照图集07SD101-8120部分位置直通井采用小型电力直通井,参照图集07SDlOI-8/17,(3)每座电力工作井内采用集水坑或渗排水孔的方式排水,做法参考图集07SDIOl-8,具体方式可根据现场具体情况选择。当采用集水坑方式时,集水坑内设置一根75UPVC排水管与就近的雨水井相连,或就近引至附近地势较低处散排,排水管道坡度按l5%安装。(4)每座电力工作井外侧设一组(4根)长2.5米的L50x5镀锌角钢作接地体,在工作井四周均匀接地。(5)电力排管
