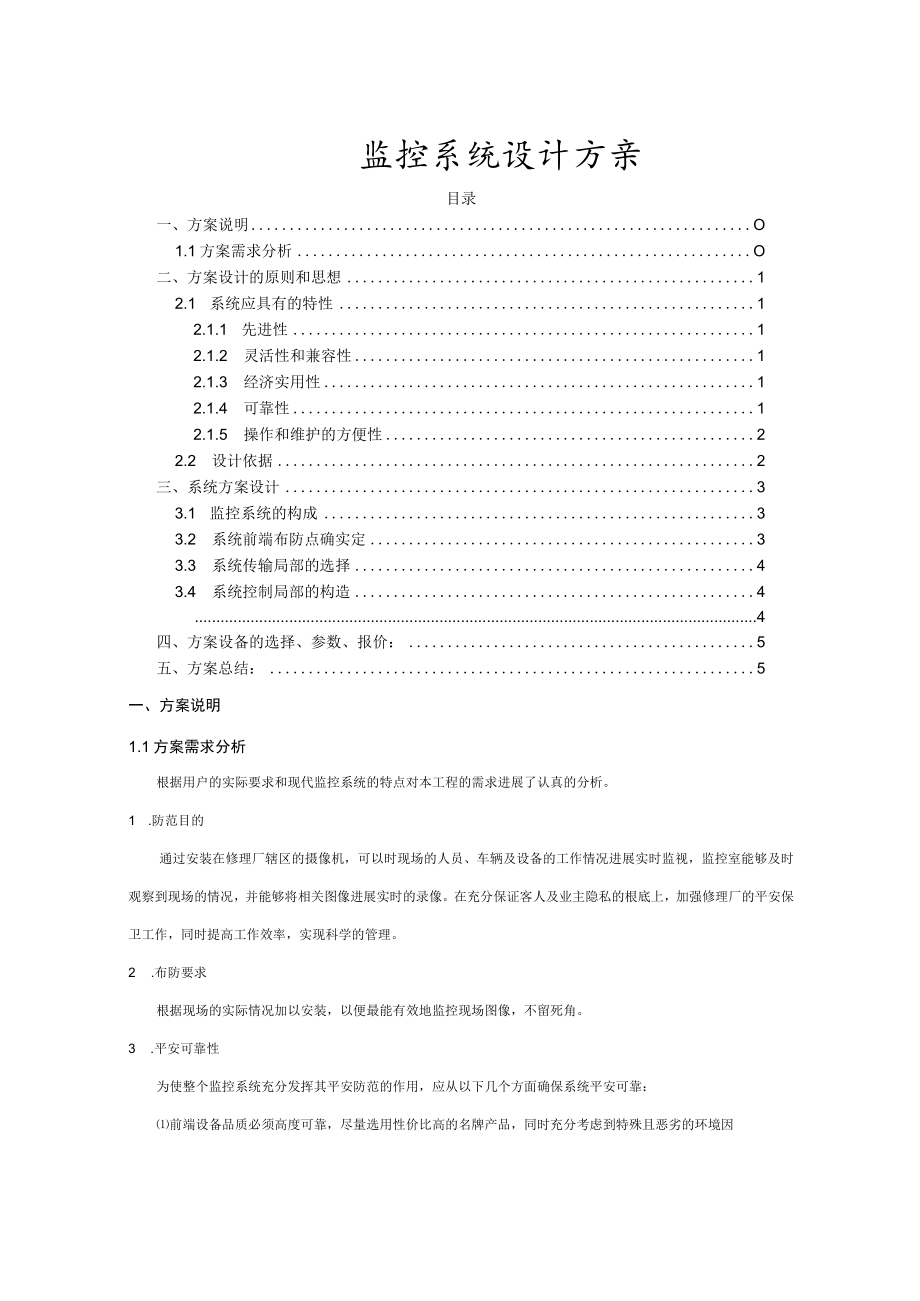

1、监控系统设计方亲目录一、方案说明O1.1方案需求分析O二、方案设计的原则和思想12.1 系统应具有的特性12.1.1 先进性12.1.2 灵活性和兼容性12.1.3 经济实用性12.1.4 可靠性12.1.5 操作和维护的方便性22.2 设计依据2三、系统方案设计33.1 监控系统的构成33.2 系统前端布防点确实定33.3 系统传输局部的选择43.4 系统控制局部的构造44四、方案设备的选择、参数、报价：5五、方案总结：5一、方案说明1.1方案需求分析根据用户的实际要求和现代监控系统的特点对本工程的需求进展了认真的分析。1 .防范目的通过安装在修理厂辖区的摄像机，可以时现场的人员、车辆及设备

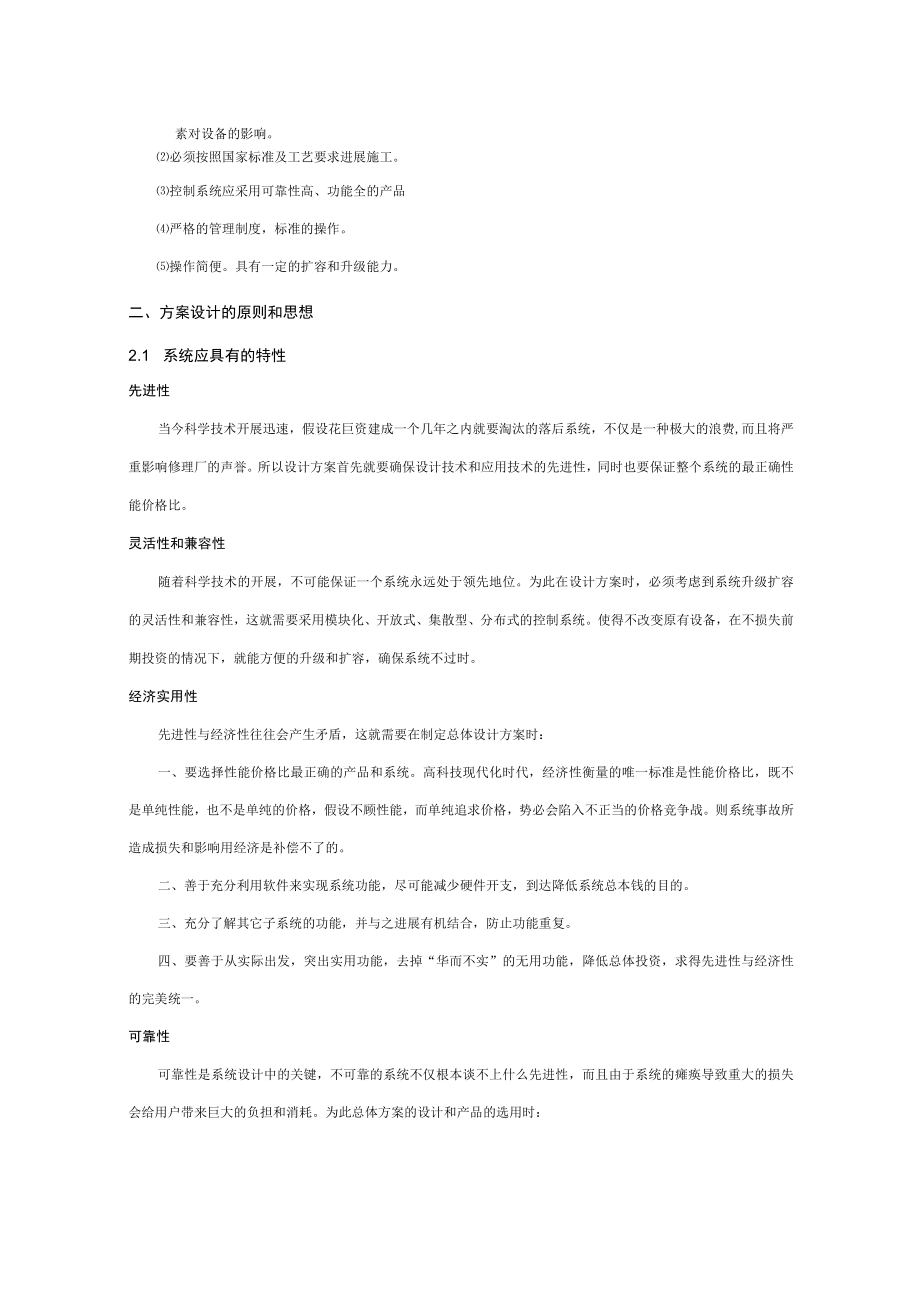

2、的工作情况进展实时监视，监控室能够及时观察到现场的情况，并能够将相关图像进展实时的录像。在充分保证客人及业主隐私的根底上，加强修理厂的平安保卫工作，同时提高工作效率，实现科学的管理。2 .布防要求根据现场的实际情况加以安装，以便最能有效地监控现场图像，不留死角。3 .平安可靠性为使整个监控系统充分发挥其平安防范的作用，应从以下几个方面确保系统平安可靠：前端设备品质必须高度可靠，尽量选用性价比高的名牌产品，同时充分考虑到特殊且恶劣的环境因素对设备的影响。必须按照国家标准及工艺要求进展施工。控制系统应采用可靠性高、功能全的产品严格的管理制度，标准的操作。操作简便。具有一定的扩容和升级能力。二、方案
3、设计的原则和思想2.1 系统应具有的特性先进性当今科学技术开展迅速，假设花巨资建成一个几年之内就要淘汰的落后系统，不仅是一种极大的浪费,而且将严重影响修理厂的声誉。所以设计方案首先就要确保设计技术和应用技术的先进性，同时也要保证整个系统的最正确性能价格比。灵活性和兼容性随着科学技术的开展，不可能保证一个系统永远处于领先地位。为此在设计方案时，必须考虑到系统升级扩容的灵活性和兼容性，这就需要采用模块化、开放式、集散型、分布式的控制系统。使得不改变原有设备，在不损失前期投资的情况下，就能方便的升级和扩容，确保系统不过时。经济实用性先进性与经济性往往会产生矛盾，这就需要在制定总体设计方案时：一、要选
4、择性能价格比最正确的产品和系统。高科技现代化时代，经济性衡量的唯一标准是性能价格比，既不是单纯性能，也不是单纯的价格，假设不顾性能，而单纯追求价格，势必会陷入不正当的价格竞争战。则系统事故所造成损失和影响用经济是补偿不了的。二、善于充分利用软件来实现系统功能，尽可能减少硬件开支，到达降低系统总本钱的目的。三、充分了解其它子系统的功能，并与之进展有机结合，防止功能重复。四、要善于从实际出发，突出实用功能，去掉“华而不实”的无用功能，降低总体投资，求得先进性与经济性的完美统一。可靠性可靠性是系统设计中的关键，不可靠的系统不仅根本谈不上什么先进性，而且由于系统的瘫痪导致重大的损失会给用户带来巨大的负

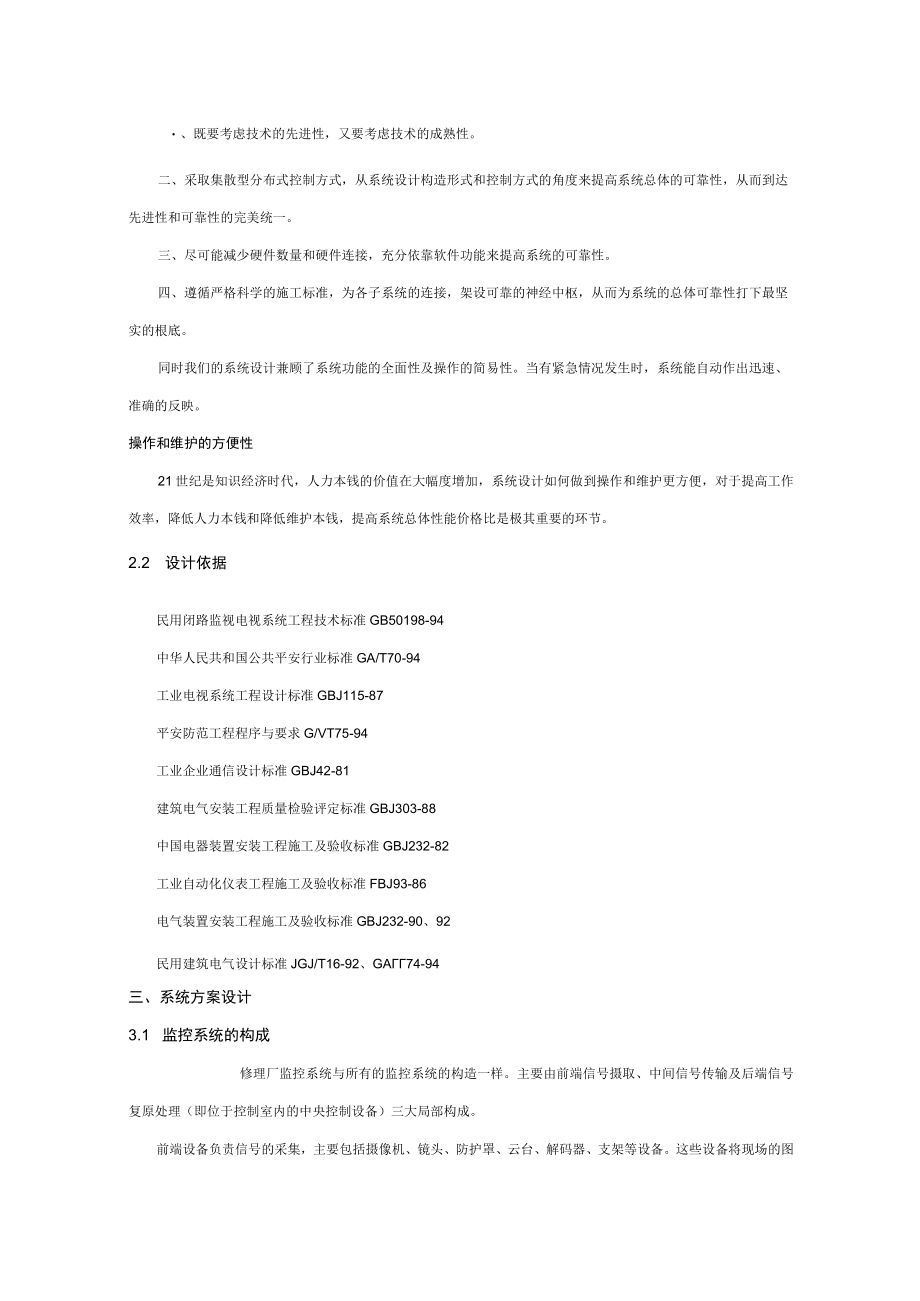

5、担和消耗。为此总体方案的设计和产品的选用时：、既要考虑技术的先进性，又要考虑技术的成熟性。二、采取集散型分布式控制方式，从系统设计构造形式和控制方式的角度来提高系统总体的可靠性，从而到达先进性和可靠性的完美统一。三、尽可能减少硬件数量和硬件连接，充分依靠软件功能来提高系统的可靠性。四、遵循严格科学的施工标准，为各子系统的连接，架设可靠的神经中枢，从而为系统的总体可靠性打下最坚实的根底。同时我们的系统设计兼顾了系统功能的全面性及操作的简易性。当有紧急情况发生时，系统能自动作出迅速、准确的反映。操作和维护的方便性21世纪是知识经济时代，人力本钱的价值在大幅度增加，系统设计如何做到操作和维护更方便，
6、对于提高工作效率，降低人力本钱和降低维护本钱，提高系统总体性能价格比是极其重要的环节。2.2 设计依据民用闭路监视电视系统工程技术标准GB50198-94中华人民共和国公共平安行业标准GA/T70-94工业电视系统工程设计标准GBJ115-87平安防范工程程序与要求G/VT75-94工业企业通信设计标准GBJ42-81建筑电气安装工程质量检验评定标准GBJ303-88中国电器装置安装工程施工及验收标准GBJ232-82工业自动化仪表工程施工及验收标准FBJ93-86电气装置安装工程施工及验收标准GBJ232-90、92民用建筑电气设计标准JGJ/T16-92、GA74-94三、系统方案设计3.
7、1 监控系统的构成修理厂监控系统与所有的监控系统的构造一样。主要由前端信号摄取、中间信号传输及后端信号复原处理（即位于控制室内的中央控制设备）三大局部构成。前端设备负责信号的采集，主要包括摄像机、镜头、防护罩、云台、解码器、支架等设备。这些设备将现场的图像、数据等信号进展拾取并转换为中心控制设备能够处理的信号格式外，还具有其它的增强功能，如扩大监视范围的云台、变焦镜头；保证主要前端设备能够正常工作的防护设备，如防护罩。后端设备的作用是对前端已采集到的信号进展处理。它主要包括视频信号的切换、显示和记录等主要功能。设备主要包括：矩阵控制主机、控制键盘、屏幕、多画面分割器或多画面分割器、控制台、录像
8、机、多媒体计算机及网络视频传输设备等。后端设备是整个系统的心脏，是整个系统功能的执行者。前端和后端设备的中间局部为传输系统。这一局部主要包括同轴电缆、双绞线及网络设备的使用，以实现将视频信号传输至控制室同时将操作员发出的控制指令传输至前端设备的功能。在传输系统的选择中需要根据实际情况加以选择。3.2 系统前端布防点确实定根据修理厂的实际建筑格局和效劳区域的划分，具体的摄像机安装区域划分确定如下：第一监视区域：安装在修理厂三平台大门，该区域包含大门北侧的停车棚和南侧的修理间，该监视区域是对修理厂内存的停车棚和修理间门口进展监控，同时兼顾进出修理厂大门的人员车辆的活动情况。第二监视区域：安装在修理
9、厂车棚以东的办公区域，其中包括双层楼、综合办公区和仓库。该监视区域一方面是对办公和仓库区域内部实施监控，另一方面对东侧维修间门口实施监控。第三监视区域：安装在修理厂维修间门口，该监视点除对维修间门口进展监控外，也南部大车库门口实施有效的监控，可实时掌握车库的人员和车库进出情况。第四监控区域：安装在修理厂南侧大车库的内部和外部，车库由于面积较大，内局部层三个小区域穿插监控，外部主要对广场及维修间门口实施监控，可实时掌握广场车辆和进出维修间车辆。区域分布图如下:3.3 系统传输局部的选择本系统由于厂区面积较大，传输距离较远，且对画面清晰度有一定要求，因此采用网络登加式传输。3.4 系统控制局部的构
10、造在修理厂监控系统工程中，我们建议采用数字视频监控管理系统，使系统保持平安可靠的同时，为用户提供更多的高新技术所带来的新的功能与效劳。3.5 数字视频监控系统介绍及布局确定随着科学技术的飞速开展，特别是计算机和通信手段的不断开展进步，高科技手段已深入了各个领域:工业控制自动化、办公自动化、楼宇自控、智能建筑等已遍地开花，数字化技术已渗透到社会生活的每一个角落，传统的模拟监控系统也面临着数字化的开展，应该说数字化是视频监控的开展方向。数字化网络视频监控系统的原理是充分利用了当前的数字视频压缩技术将模拟视频信号经数字压缩转换成为一种可以在基于TCP/IP网络上传输的特殊数据流，利用当前兴旺的网络技
11、术实现远程的图像监控。因此其核心是视频图像的压缩和网络传输。由于数字化视频技术是一种开展中的全新技术，因此从技术上不仅仅受到图像压缩方式的影响，同时还要受到计算机信息处理方式、网络传输设备等多方面的影响。在当前的监控系统中，数字化的解决方案多种多样，有以基于DVR数字化控制器的解决方案，以视频网络效劳器和综合视频管理平台为核心的解决方案。通常以DVR为核心的数字化解决方案局限于DVR容量以及当前计算机硬件及软件的信息处理能力，多使用于中小型系统。而对于前端设备分布广、控制用户多的大型监控系统，多以视频网络效劳器和视频管理平台为核心的数字化解决方案。在数字化视频监控系统中可以添加称为数字视频矩阵的设备以及显示设备，实现多路图像的切换和显ZjSo四、方案设备的选择、参数、报价：参见：西安易快客电子科技监控安装工程报价五、方案总结：首先在功用上，以上监控方案可满足修理厂区所有功能区主要位置全方位24小时实时监控；其次在可扩张性上有较大空间，增添监视点方便；再次在设备管理上简便，因为设备前端设备采用定点式摄像枪，安装区域化，传输设备根据区域化进展级联，一旦有任一监视点故障或者需要更换，可随时根据区域调整。
