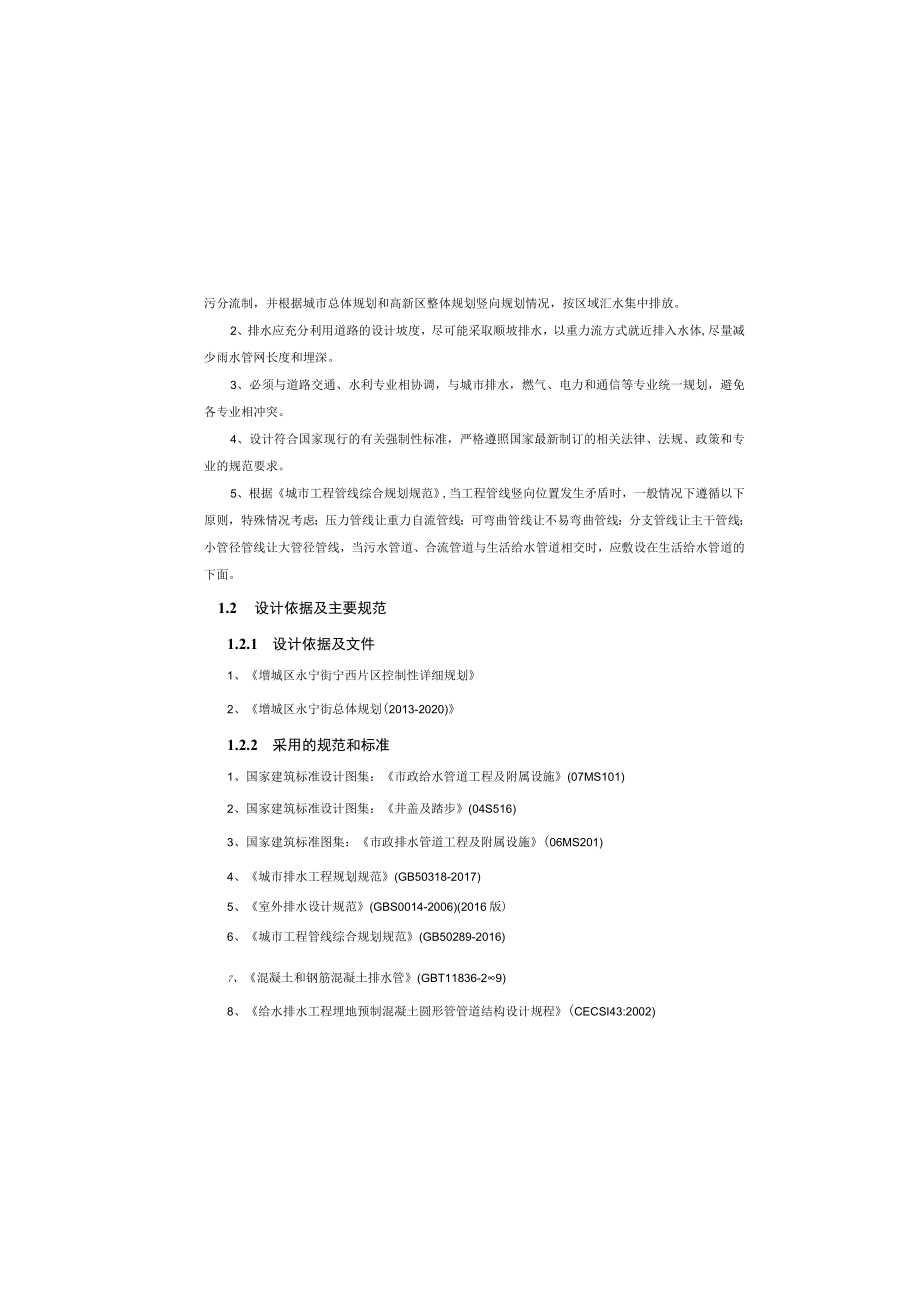

1、污分流制，并根据城市总体规划和高新区整体规划竖向规划情况，按区域汇水集中排放。2、排水应充分利用道路的设计坡度，尽可能采取顺坡排水，以重力流方式就近排入水体,尽量减少雨水管网长度和埋深。3、必须与道路交通、水利专业相协调，与城市排水，燃气、电力和通信等专业统一规划，避免各专业相冲突。4、设计符合国家现行的有关强制性标准，严格遵照国家最新制订的相关法律、法规、政策和专业的规范要求。5、根据城市工程管线综合规划规范,当工程管线竖向位置发生矛盾时，一般情况下遵循以下原则，特殊情况考虑：压力管线让重力自流管线：可弯曲管线让不易弯曲管线：分支管线让主干管线；小管径管线让大管径管线，当污水管道、合流管道与
2、生活给水管道相交时，应敷设在生活给水管道的下面。1.2 设计依据及主要规范1.2.1 设计依据及文件1、增城区永宁街宁西片区控制性详细规划2、增城区永宁街总体规划(2013-2020)1.2.2 采用的规范和标准1、国家建筑标准设计图集：市政给水管道工程及附属设施(07MS101)2、国家建筑标准设计图集：井盖及踏步(04S516)3、国家建筑标准图集：市政排水管道工程及附属设施(06MS201)4、城市排水工程规划规范(GB50318-2017)5、室外排水设计规范(GBS0014-2006)(2016版)6、城市工程管线综合规划规范(GB50289-2016)7、混凝土和钢筋混凝土排水管(

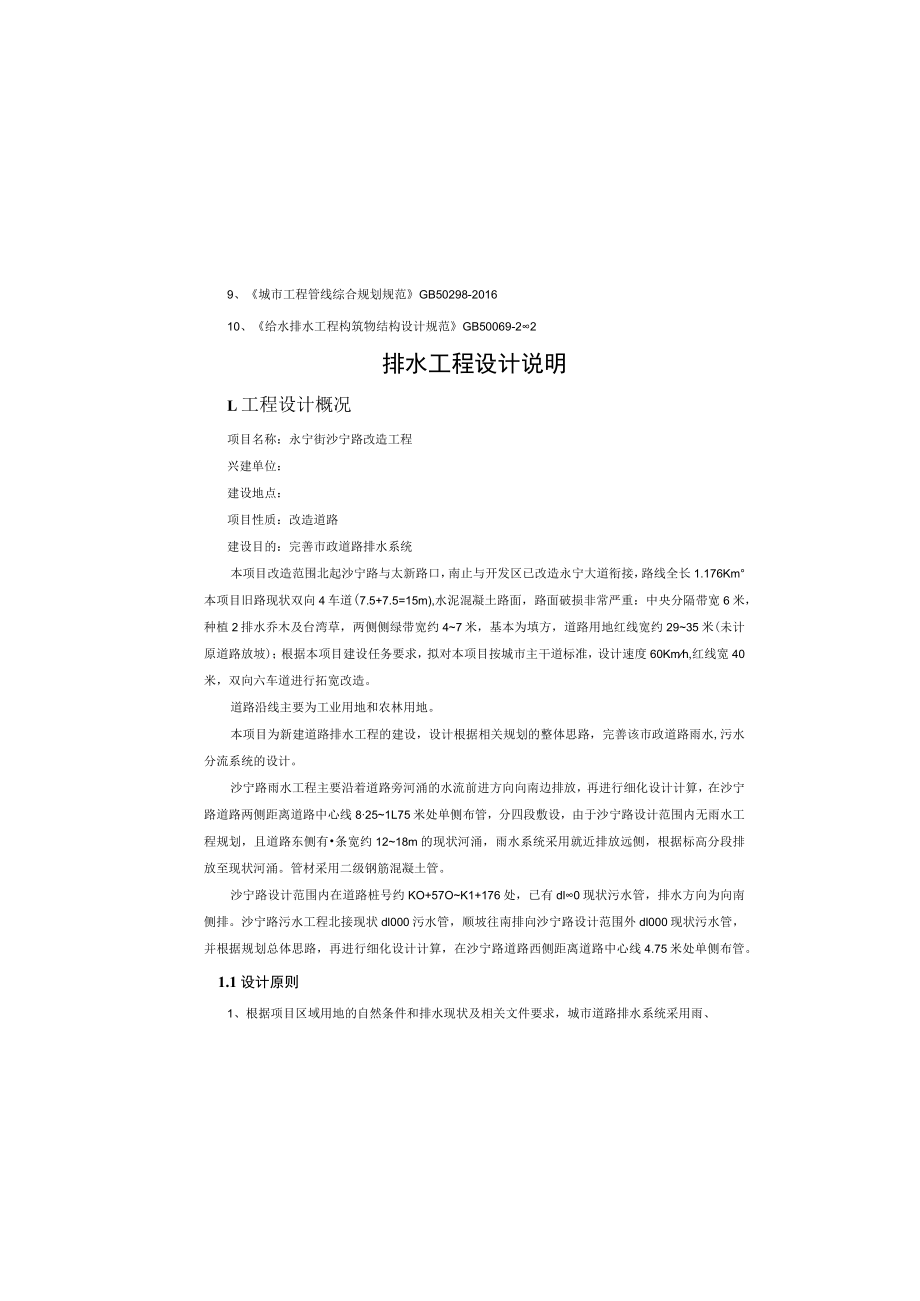

3、GBT11836-29)8、给水排水工程埋地预制混凝土圆形管管道结构设计规程(CECSI43:2002)9、城市工程管线综合规划规范GB50298-201610、给水排水工程构筑物结构设计规范GB50069-22排水工程设计说明L工程设计概况项目名称：永宁街沙宁路改造工程兴建单位：建设地点：项目性质：改造道路建设目的：完善市政道路排水系统本项目改造范围北起沙宁路与太新路口，南止与开发区已改造永宁大道衔接，路线全长1.176Km本项目旧路现状双向4车道(7.5+7.5=15m),水泥混凝土路面，路面破损非常严重：中央分隔带宽6米，种植2排水乔木及台湾草，两侧侧绿带宽约47米，基本为填方，道路用地
4、红线宽约2935米(未计原道路放坡)；根据本项目建设任务要求，拟对本项目按城市主干道标准，设计速度60Kmh,红线宽40米，双向六车道进行拓宽改造。道路沿线主要为工业用地和农林用地。本项目为新建道路排水工程的建设，设计根据相关规划的整体思路，完善该市政道路雨水,污水分流系统的设计。沙宁路雨水工程主要沿着道路旁河涌的水流前进方向向南边排放，再进行细化设计计算，在沙宁路道路两侧距离道路中心线8251L75米处单侧布管，分四段敷设，由于沙宁路设计范围内无雨水工程规划，且道路东侧有条宽约1218m的现状河涌，雨水系统采用就近排放远侧，根据标高分段排放至现状河涌。管材采用二级钢筋混凝土管。沙宁路设计范围

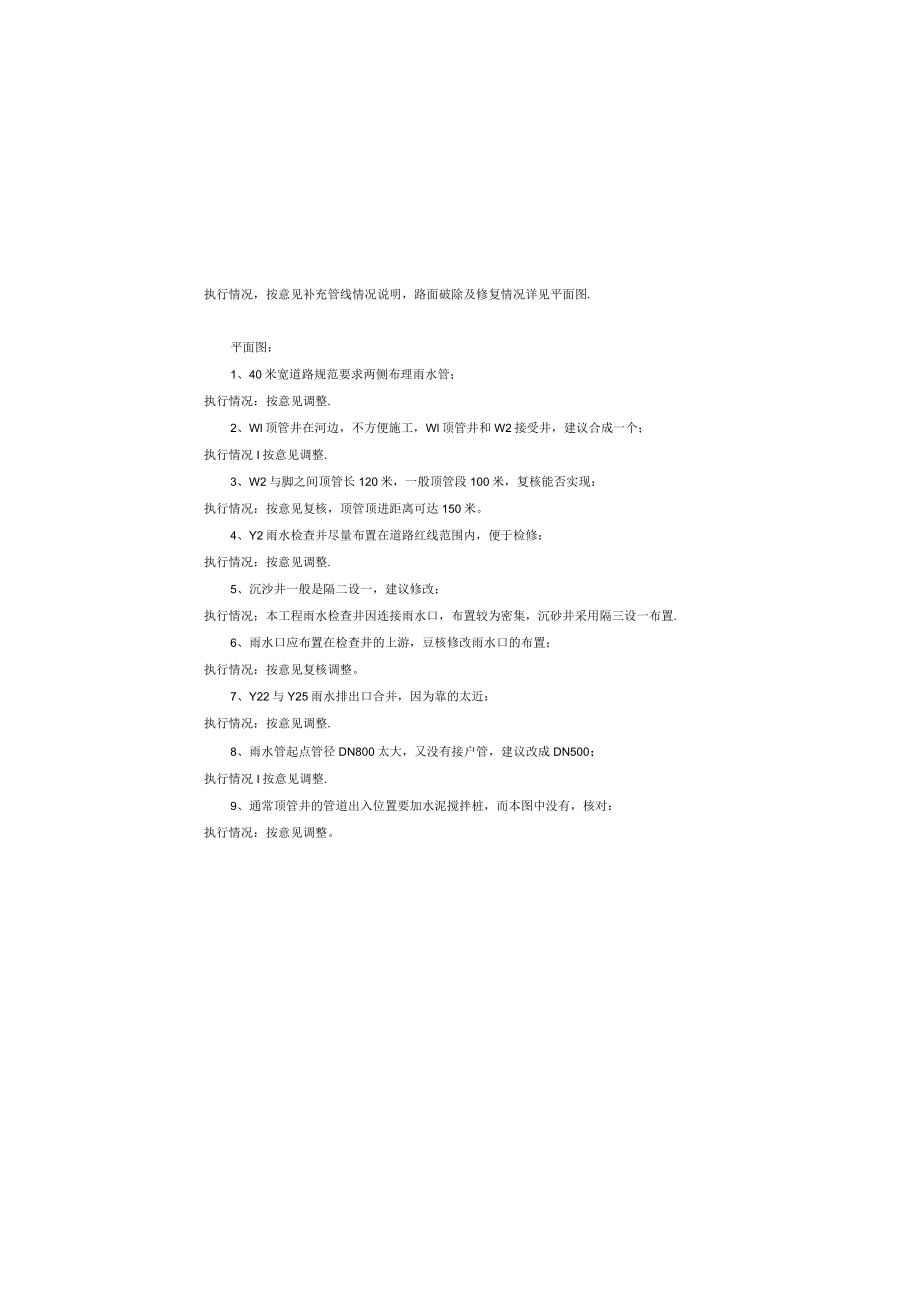

5、内在道路桩号约KO+57OK1+176处，已有dl0现状污水管，排水方向为向南侧排。沙宁路污水工程北接现状dl000污水管，顺坡往南排向沙宁路设计范围外dl000现状污水管，并根据规划总体思路，再进行细化设计计算，在沙宁路道路西侧距离道路中心线4.75米处单侧布管。1.1设计原则1、根据项目区域用地的自然条件和排水现状及相关文件要求，城市道路排水系统采用雨、执行情况，按意见补充管线情况说明，路面破除及修复情况详见平面图.平面图：1、40米宽道路规范要求两侧布理雨水管；执行情况：按意见调整.2、Wl顶管井在河边，不方便施工，Wl顶管井和W2接受井，建议合成一个；执行情况I按意见调整.3、W2与脚
6、之间顶管长120米，一般顶管段100米，复核能否实现：执行情况：按意见复核，顶管顶进距离可达150米。4、Y2雨水检查并尽量布置在道路红线范围内，便于检修：执行情况：按意见调整.5、沉沙井一般是隔二设一，建议修改；执行情况；本工程雨水检查井因连接雨水口，布置较为密集，沉砂井采用隔三设一布置.6、雨水口应布置在检查井的上游，豆核修改雨水口的布置；执行情况：按意见复核调整。7、Y22与Y25雨水排出口合并，因为靠的太近：执行情况：按意见调整.8、雨水管起点管径DN800太大，又没有接户管，建议改成DN500；执行情况I按意见调整.9、通常顶管井的管道出入位置要加水泥搅拌桩，而本图中没有，核对：执行
7、情况：按意见调整。11、城镇给水排水技术规范GB50788-201212、给水排水工程顶管技术规程CECS246-200813、顶管施工技术及验收规范14、市政公用工程设计文件编制深度规定（2013年版）：15、其他相关规划资料以及国家、地方规划设计规范及章程。1.3 初步设计专家评审意见及回复一、总体评价该初步设计文件基本符合和满足市政公用工程设计文件编制深度规定（2013年版）以及省市关于市政工程初步设计审查的有关规定，经应结合部门和专家组意见补充修改完善，经建设主管部门审批后可作为开展下一阶段设计工作的依据。二、具体的意见和建议排水工程：1、补充管线定位说明，雨水出口建议采用一字式出口，
8、占地面积小；执行情况：按意见补充说明，根据06MS201-9,一字式出水口用于管道与河道顺接，八字式出水口用于管道正交排入河道，本项目情况大多出水口为管道正交排入河道.2、DN300管建议采用双壁波纹管，便于施工；执行情况：雨水口连接管位于机动车道下，采用d300钢筋混凝土管较为安全可靠.3、预留接驳并应设置在红线范围外2米：执行情况：由于道路红线范围外目前为农田用地，哲无征用，尽量设置于红线范圉外2米。4、明确坐标系统和高程系统，明确管线定位方式；执行情况：按意见补充明确.5、补充管线开挖对电力等管线的悬吊保护大样图；执行情况：按意见补充.6、明确清淤深度：执行情况：平面图上已明确清淤深度.
9、7、补充现状管线及新建管线情况说明，完善新建污水管拆除现状路面开挖及恢复设计。M-L1140.013180.200.2010.002.210.70L-K1060.013180.190.200.3912.211.820.70K-J1430.013150.220.390.6114.032.450.70Q-P1140.0131191.361.3610.001.610.70P-O1060.0131581.681.363.0411.611.290.70O-N1430.0131422.033.015.0712.911.550.70R-J450.01300.0023.3623.3614.450.280.70
10、J-出水口290.01300.0023.9723.9714.450.180.70S-出水口1330.013981.301.3010.002.280.20管段编号重现期P(年暴雨强度(Lshm,)汇水流量Ql(LZs)设计管径D(mm)设计坡度I设计流速v(s)设计管道输水能力Ql,(LZs)流速校核(0.755.0)允许最小设计坡度坡度取值1111213141516171819沙宁路E-D5514.8720.595000.00120.00200.86168.87满足DY5514.8754.585000.00120.00200.86168.87湎足C-B5163.4886.215000.0012
11、0.00200.86168.87满足B-A5413.50101.726000.00100.00200.97274.59满足I-H5514.8765.905000.00120.00200.86168.87满足H-G5514.87240.968000.00080.00201.18591.37满足G-F5176.08515.1210000.00060.00201.371072.23满足F-A5441.00702.0710000.00060.00201.371072.23满足A-出水口5422.13775.8710000.00060.0021.371072.23满足M-L5514.8772.08500
12、0.00120.0020.86168.87满足L-K5472.64129.036000.0010.0020.97274.59满足K-J5443.49189.376000.0010.0020.97274.59湎足Q-P5514.87490.158000.00080.0021.18591.37满足P-O5483.181028.2010000.00060.0021.371072.23满足O-N5160.901635.7312000.00060.0021.541743.57满足R-J5437.257149.9620000.00050.0032.658338.36满足J-出水口5137.257336.6
13、720000.00050.0032.658338.36满足S-出水口5514.87133.876000.0010.0020.97274.59满足2.雨水工程设计2.1 雨水量计算公式1、 Q=qF(Ls)式中：q一一暴雨强度，采用广州市增城区暴雨公式及计算图表进行计算：q=2538.879*(l+0.416LnP)/(t+7.813)A0.732(L/s.ha)式中，P一一重现期(年)，取值5；t降雨历时(min,t=tl+t2;tl地面集水时间(min),采用tl=10;t2管渠内雨水流行时间(min)；F汇水面积(hm2),主要是场地及周边汇水区域雨水：综合径流系数1：段和沥青路面取0.9,非铺砌路面6取03,绿地取0.15,本设计工业用地取综合径流系数0.7,绿化用地取综合径流系数0.2。设计充满度：雨水管道设计充满度按满流设计。设计流速：管道最小设计流速不小于0.75ms2、本项目雨水工程水力计算如下:管段嫡号管长LGn)管材粗糙度排水面积(Iun2)降雨历时(min)径流系数单位范围宽度()本段(h2)转输(hm2)总计(12)累计本段123456789
