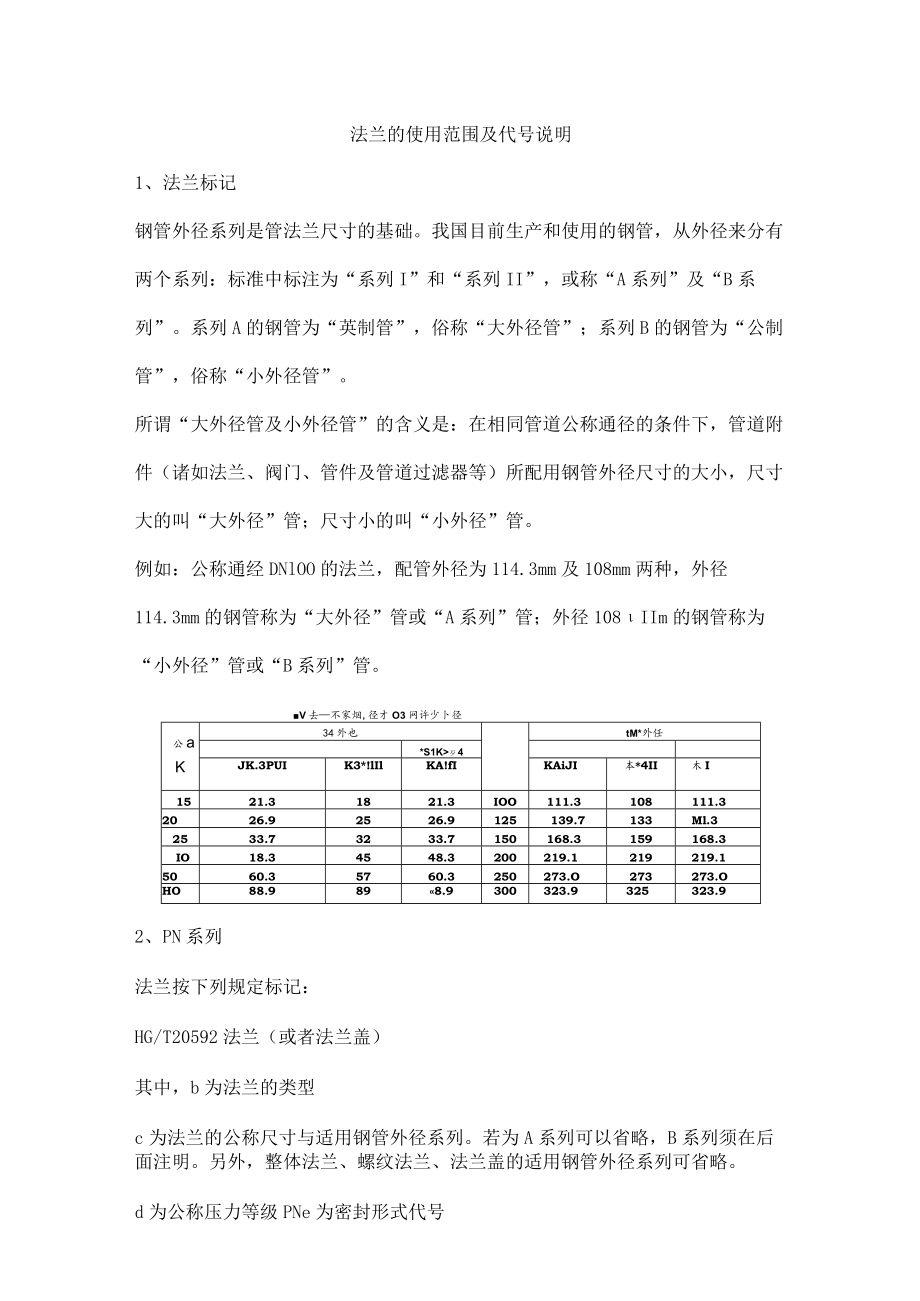

1、法兰的使用范围及代号说明1、法兰标记钢管外径系列是管法兰尺寸的基础。我国目前生产和使用的钢管，从外径来分有两个系列：标准中标注为“系列I”和“系列II”，或称“A系列”及“B系列”。系列A的钢管为“英制管”，俗称“大外径管”；系列B的钢管为“公制管”，俗称“小外径管”。所谓“大外径管及小外径管”的含义是：在相同管道公称通径的条件下，管道附件（诸如法兰、阀门、管件及管道过滤器等）所配用钢管外径尺寸的大小，尺寸大的叫“大外径”管；尺寸小的叫“小外径”管。例如：公称通经DNlOO的法兰，配管外径为114.3mm及108mm两种，外径114.3mm的钢管称为“大外径”管或“A系列”管；外径108IIm
2、的钢管称为“小外径”管或“B系列”管。V去不家烟,径才O3网许少卜径公aK34外也tM*外任*S1K歹4JK.3PUIK3*!lIlKA!fIKAiJI本*4II木I1521.31821.3IOO111.3108111.32026.92526.9125139.7133Ml.32533.73233.7150168.3159168.3IO18.34548.3200219.1219219.15060.35760.3250273.O273273.OHO88.9898.9300323.9325323.92、PN系列法兰按下列规定标记：HG/T20592法兰（或者法兰盖）其中，b为法兰的类型c为法兰的公称
3、尺寸与适用钢管外径系列。若为A系列可以省略，B系列须在后面注明。另外，整体法兰、螺纹法兰、法兰盖的适用钢管外径系列可省略。d为公称压力等级PNe为密封形式代号f为钢管壁厚，由用户提供。带颈对焊法兰、对焊环（松套法兰）应注明钢管壁厚g为材质牌号h表示其他。比如附加的要求杵W已示例：公称通径8Omm,公林压力2.5MPa,配用公刎管的突面带颈对坪法兰，金厚S=8mm,材料为Q235B,标记为：HG/T20592法兰WN8O（B）-25RFS=8mmQ235B公称通彳至20Omrn、公称压力工OMPa,配用英制管的B面承插坪法兰，材科为Q345R,密封面表面粗耗:度RaO.8L6,标记为：HG/T2

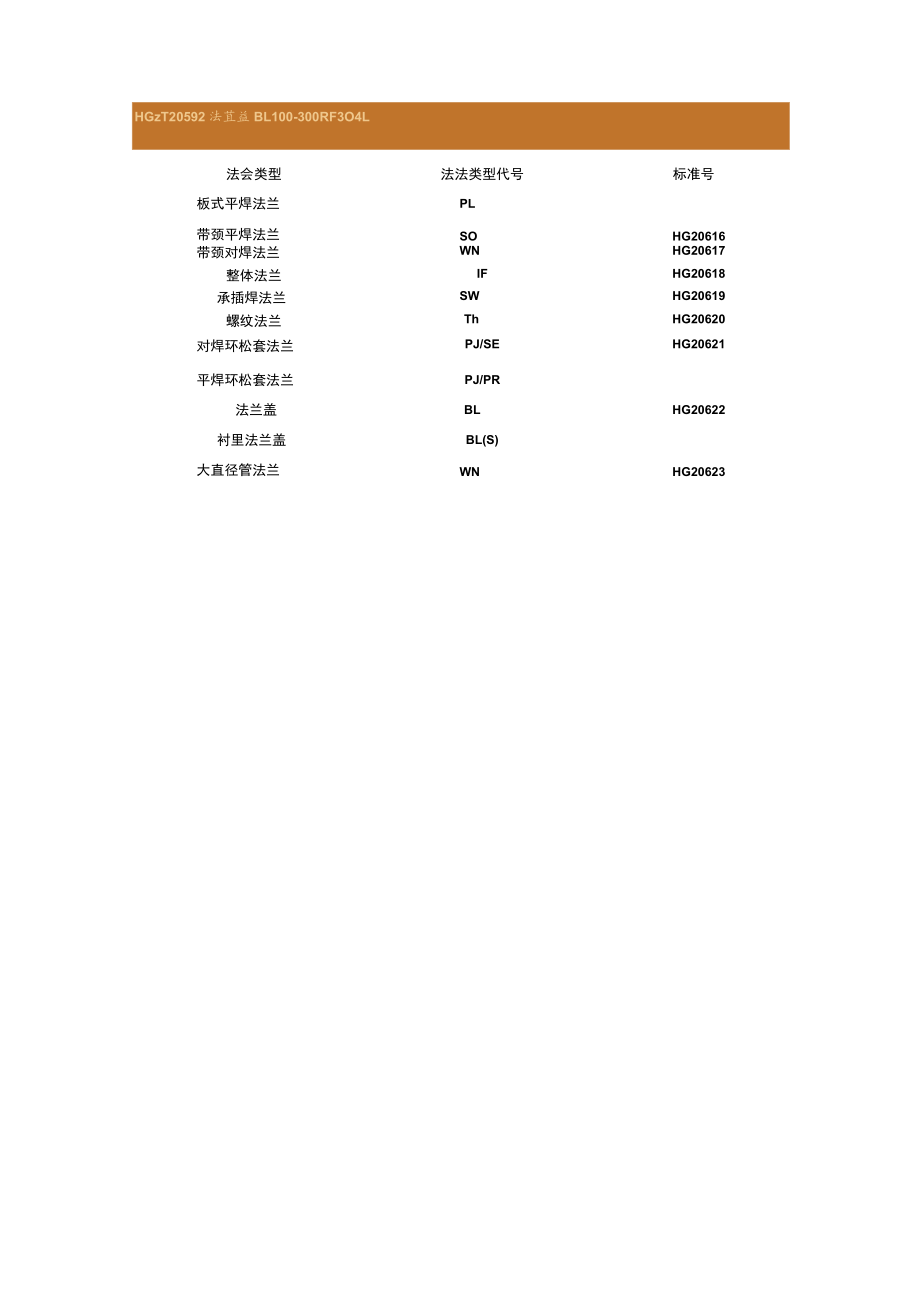

4、O592法兰SW2OO-1OOMQ345RRaO.81.63、法兰按下列规定标记HG/T20615法兰（或者法兰盖）其中，b为法兰的类型c为法兰的公称尺寸d为公称压力等级CIaSSe为密封形式代号f为钢管壁厚，由用户提供。带颈对焊法兰、对焊环（松套法兰）应注明钢管壁厚g为材质牌号h表示其他。比如附加的要求公称通挂25Omrn、公称压力ClaSSl5O,全平囱部i颈平坪法兰，4河管生唇等级SCh8。，材料Q235B,标大己为：HG/T20615法兰WN250-1-50FFsch8OQ235B公林通彳圣IOOmm、公称压力CIaSS300,突面法兰益.材利为3O4L,标不已为：HGzT20592法苴益BL100-300RF3O4L法会类型法法类型代号标准号板式平焊法兰PL带颈平焊法兰SOHG20616带颈对焊法兰WNHG20617整体法兰IFHG20618承插焊法兰SWHG20619螺纹法兰ThHG20620对焊环松套法兰PJ/SEHG20621平焊环松套法兰PJ/PR法兰盖BLHG20622衬里法兰盖BL(S)大直径管法兰WNHG20623
