1、污水提升泵站3座,其中2座规模为20h,1座规模为30m7h.4设计依据4.1设计基础资料（1）我公司与广州市番禺区人民政府洛浦街道办事处签订的设计合同；（2）广州市农村生活污水治理工作实施方案（2016-2017年）；（3）广州市排水工程管理规定（广州市水务局）；（4）广州城中村治污技术指引；（5）番禺区农村生活污水治理工作实施方案（2016-2017年）番治水办12016）26号；（6）番禺区排水工程规划（广州市城市规划勘测设计研究院,2015年7月）；（7）番禺区西码头涌黑臭水体治理工程施工图设计文件；（8）洛浦街西三村农村生活污水治理工程岩土工程勘察报告；（9）洛浦街西三村农村生活污水

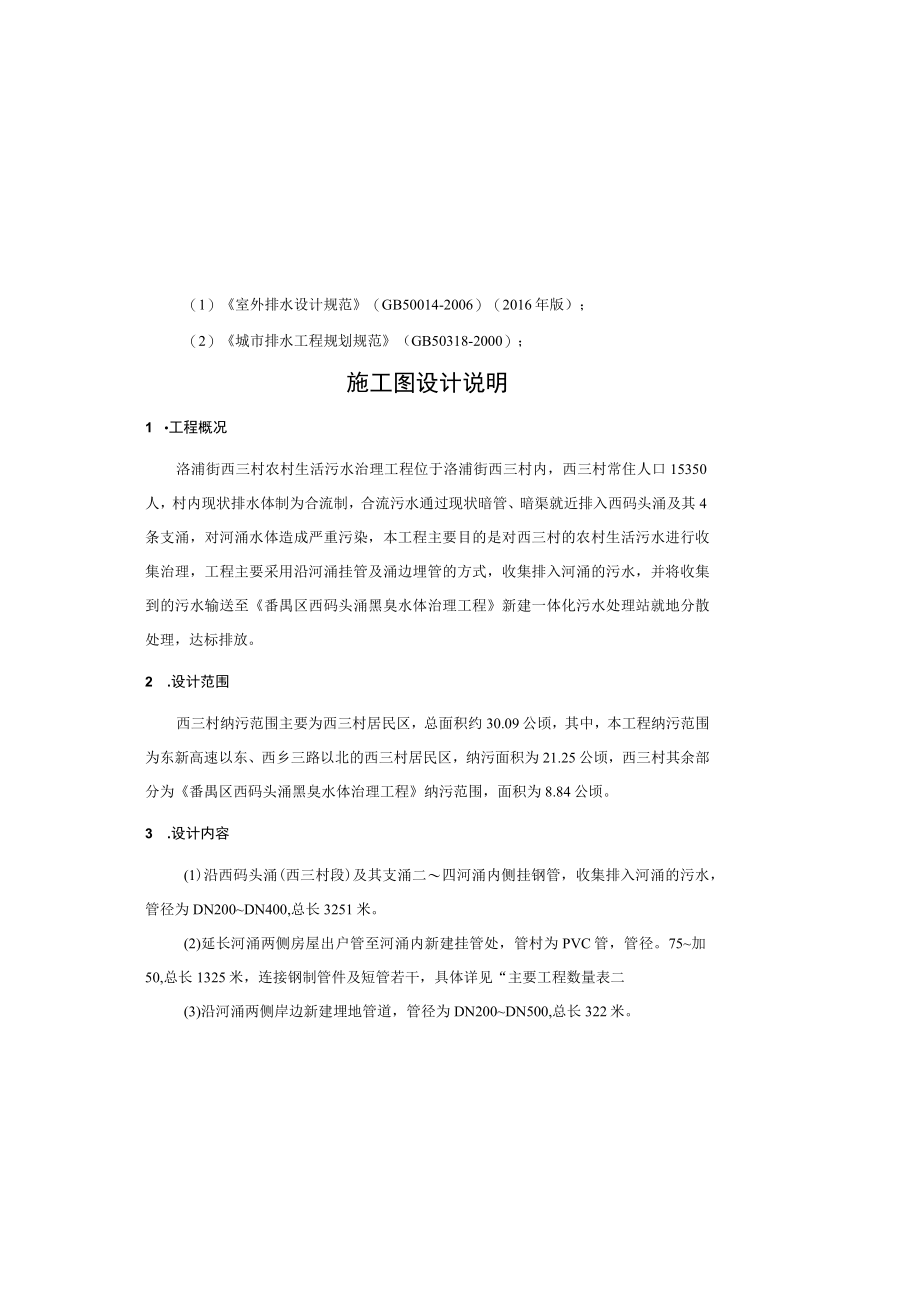

2、治理工程项目建议书；（10）洛浦街西三村农村生活污水治理工程初步设计；（11）本工程沿线地下管线物探成果；（12）本工程沿线地形图修测资料：（13）本工程范围内现状排污口测量成果。4.2采用的规范、标准（1）室外排水设计规范（GB50014-2006）（2016年版）；（2）城市排水工程规划规范（GB50318-2000）；施工图设计说明1 工程概况洛浦街西三村农村生活污水治理工程位于洛浦街西三村内，西三村常住人口15350人，村内现状排水体制为合流制，合流污水通过现状暗管、暗渠就近排入西码头涌及其4条支涌，对河涌水体造成严重污染，本工程主要目的是对西三村的农村生活污水进行收集治理，工程主要采
3、用沿河涌挂管及涌边埋管的方式，收集排入河涌的污水，并将收集到的污水输送至番禺区西码头涌黑臭水体治理工程新建一体化污水处理站就地分散处理，达标排放。2 .设计范围西三村纳污范围主要为西三村居民区，总面积约30.09公顷，其中，本工程纳污范围为东新高速以东、西乡三路以北的西三村居民区，纳污面积为21.25公顷，西三村其余部分为番禺区西码头涌黑臭水体治理工程纳污范围，面积为8.84公顷。3 .设计内容(1)沿西码头涌(西三村段)及其支涌二四河涌内侧挂钢管，收集排入河涌的污水，管径为DN200DN400,总长3251米。(2)延长河涌两侧房屋出户管至河涌内新建挂管处，管村为PVC管，管径。75加50,

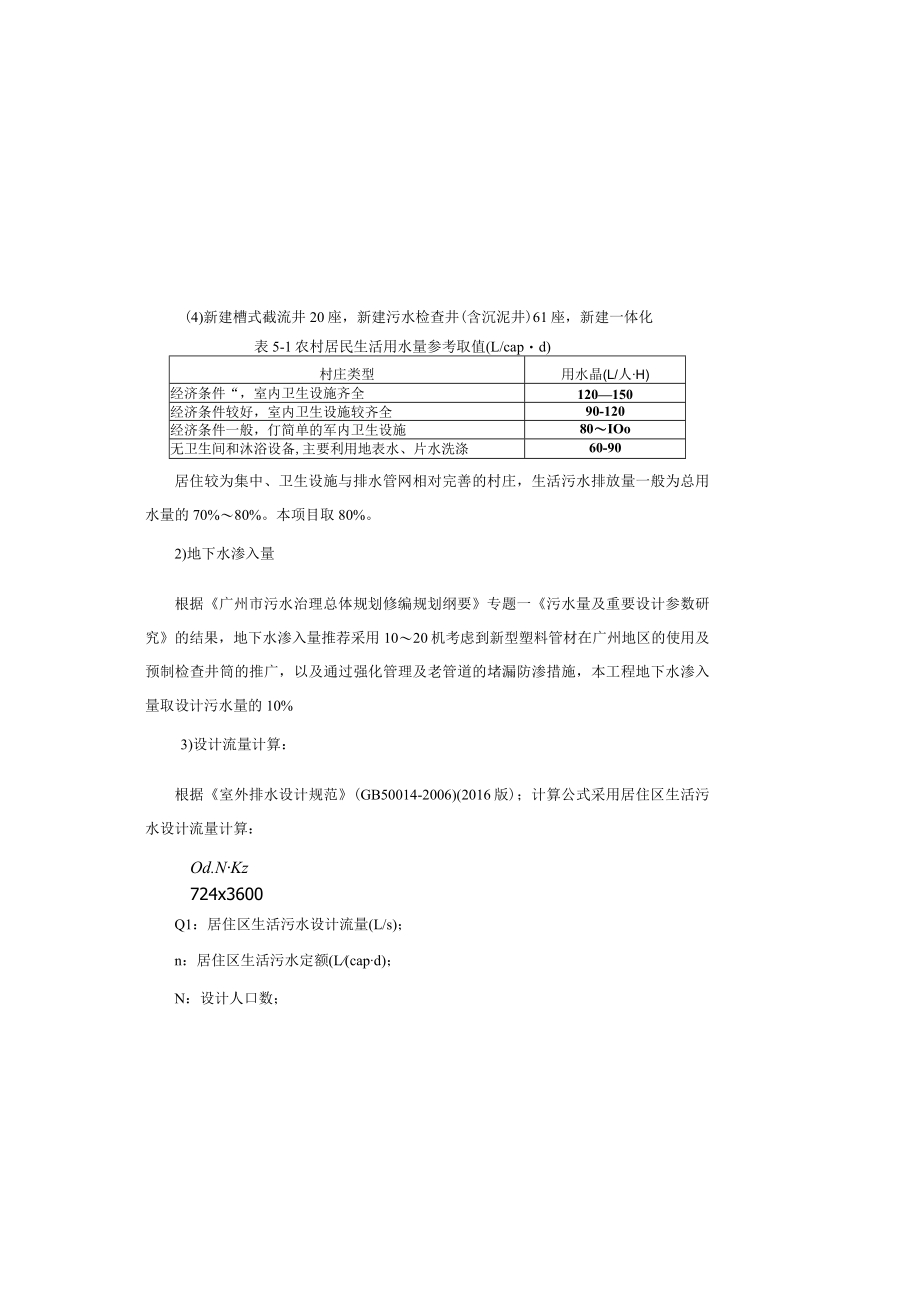

4、总长1325米，连接钢制管件及短管若干，具体详见“主要工程数量表二(3)沿河涌两侧岸边新建埋地管道，管径为DN200DN500,总长322米。(4)新建槽式截流井20座，新建污水检查井(含沉泥井)61座，新建一体化表5-1农村居民生活用水量参考取值(L/capd)村庄类型用水晶(L/人H)经济条件“，室内卫生设施齐全120150经济条件较好，室内卫生设施较齐全90-120经济条件一般，仃简单的军内卫生设施80IOo无卫生间和沐浴设备,主要利用地表水、片水洗涤60-90居住较为集中、卫生设施与排水管网相对完善的村庄，生活污水排放量一般为总用水量的70%80%。本项目取80%。2)地下水渗入量根据
5、广州市污水治理总体规划修编规划纲要专题一污水量及重要设计参数研究的结果，地下水渗入量推荐采用1020机考虑到新型塑料管材在广州地区的使用及预制检查井筒的推广，以及通过强化管理及老管道的堵漏防渗措施，本工程地下水渗入量取设计污水量的10%3)设计流量计算：根据室外排水设计规范(GB50014-2006)(2016版)；计算公式采用居住区生活污水设计流量计算：Od.NKz724x3600Q1：居住区生活污水设计流量(L/s)；n：居住区生活污水定额(L(capd)；N：设计人口数；Kz:生活污水量总变化系数；cap：“人”的计量单位。(3)给水排水工程构筑物结构设计规范(GB50069-2002)
6、；(4)给水排水构筑物工程施工及验收规范(GB50141-2008)：(5)给水排水工程管道结构设计规范(GB50332-2002)：(6)给水排水工程埋地钢管管道结构设计规程(CECS141：2002)；(7)城镇排水管渠与泵站维护技术规程(CJJ68-2007)；(8)混凝土结构设计规范(GB50010-2010)；(9)混凝土和钢筋混凝土排水管(GB/T11836-2009)；(10)混凝土结构工程施工质量验收规范(GB50204-2002)(2011年版)；(ID钢结构设计规范(GB50017-2003)(2014年版)；(12)泵站设计规范(GB/T50265-2010)；(13)建
7、筑给水排水制图标准(GB/T50106-2010)；5 .设计标准5.1 排水体制本工程排水体制采用截流式合流制。6 .2污水工程设计标准(1)污水量预测D人均综合生活用水指标根据广州市农村生活污水处理适用技术指引,农村居民生活用水量见表5-1。西三村经济条件较好，室内卫生设施较齐全，因此人均综合生活用水指标取120Lcapdo注：污水管道在设计充满度时的最小流速为O.6mso（4）管道埋深1）检查井内上下游干管衔接采用管顶平接。支管接入应采用管顶平接或跌水接入。2）管道起点埋深为满足管道在衔接上以及耕地种植的要求，本设计中行车路面管道起点管顶覆土厚度不小于0.70m,绿化带或农田管顶覆土厚度
8、不低于0.60m,沿河涌挂管段需满足房屋出户管接入为准，且保证挂管底面在清淤后的河床之上。7 .放线原则与高程控制（1）本工程坐标系采用广州坐标系，高程系采用广州城建高程系。（2）污水管线平面位置按照设计坐标施放，污水管线具体位置详见“截污管道标准横断面图”，污水管线平面布置详见“截污管道平面设计图”。（3）凡位于路口的井位均为控制井位，不得随意改变位置。8 .管材及接口河涌两岸埋地段采用级钢筋混凝土管，橡胶圈承插接口；沿河涌内侧挂管段、过河段及泵站出水压力管段采用焊接钢管，连接方式为焊接，并作防腐处理；房屋出户管延长段采用PVe管，连接方式为粘接；PVC管与钢管采用法兰连接。9 .防腐4）管
9、道排水能力计算Q=AV式中：Q一管段流量（r3s）.A水流有效断面积（m2）。V一水流断面的平均流速（ms）o流速公式：v=Rin式中：i一水力坡降。重力流管渠按管渠底坡降计算。R-水流半径（m）,R=AP,P-湿周（m）on粗糙系数。（2）截流倍数合流制污水系统截流倍数n0=5,其污水管管径根据用水量计算污水量，污水干管按远期一次建成，其附属工程与其配套。（3）污水管道充满度及流速控制为尽量减少管道埋深，干管设计坡度一般采用相应管径设计充满度下，最小设计流速时的最小坡度。污水支管设计一般也采用最小坡度，对于局部地形坡度较大的支管，可采用较大坡度，详见表。管径（mm）管道坡度（。）最大充满度排
10、水能力LS）D2002.04.00.5510D3001.53.00.6040D4001.52.00.65100D5001.00.702001）检查井、沉泥井井盖的生产必须使用国家标准牌号的Q-12球化生铁，按GB9441-88标准的要求进行球化制作，所使用的原材料应符合GB1348的规定，球化率要求大于90%,球化级别达二级以上，含磷量V0.08,含硫量V0.05。2）检查井盖须具备防沉降、防盗、防噪音、防跳动、防滑、防意外开启的弹性紧锁等功能。井盖和支座须采用不锈钢较链轴连接。井盖底面须铸有一体铸造成型的三根弹簧臂，当井盖闭合时可使之与支座紧扣。3）支座支承面须设置开口处比底面窄的梯形”凹槽
11、并镶嵌氯丁胶条于其中。氯丁胶条横截面呈“梯形，执行德国DIN53505标准、国家GBT531标准，氯丁胶含量40%以上，硬度=70+5.达到邵尔A级。4）盖板底面采用辐射状加强筋结构设计。5）井盖表面须铸有所适用质量检测标准的代号（”EN124）、承压等级（D400”）、产品商标、生产年月等标记，井盖表面须铸有番禺水务标志。井盖表面还须铸有说明窖井种类的字标（如雨水、污水等）。具体详见“硅路面污水检查井井盖大样图:6）材料球墨铸铁、。14不锈钢螺栓、混凝土C35、箍筋。10、环筋212。回填土时，先将盖板座浆盖好，在井墙和井筒周围同时回填，回填土密实度不应小于95%。管道安装时伸入井壁的长度不
12、得大于50mm,检查井施工的允许偏差应满足规范要求。（3）检查井井盖高程车行道及人行道上的检查井、沉泥井井口高程以地面高程为准平接，绿化带上的检查井井口高程略高于绿地高程20Cnr30cm。同时位于绿化带、人行道及非机动车道D对于埋地钢管，内防腐为环氧煤沥青普通级防腐（即底漆-面漆-面漆-面漆）,防腐层总厚度大于0.3mm,外防腐采用环氧煤沥青玻璃纤维布加强级防腐（即底漆-面漆一面漆、玻璃布、面漆一面漆）防腐层总厚度大于0.4mm。2）对于暴露空气中的钢管，内外均做防腐处理，采用为环氧煤沥青涂料防腐，底面两漆，面料两漆，防腐层总厚度大于0.3mm。所有钢管防腐应在工厂内完成，防腐处理前必须先做
13、表面预处理,除去表面铁锈,氧化铁皮，旧涂层和油污等。其他未说明事项均需按照工业设备、管道防腐蚀工程施工及验收规范（HGJ229-91）的要求进行。（2）钢构件防腐踏步、爬梯、固接管件（包括螺栓、螺母、热圈及其他固接零件）等钢构件（不锈钢除外）均需做热镀锌处理，要求加工完毕后再镀锌，镀锌前应先除锈。埋地钢管法兰连接处应用保护套保护好再回填土。10 管道附属构筑物（1）检查井排水检查井的井径及形式应依据其连接管道的管径确定，采用钢筋混凝土排水检查井，详见国标图集06MS201。检查井具体尺寸详见“截污管道纵断面设计图”中所示，为消除排水检查井井盖丢失而产生的安全隐患，井内应安装防坠落装置。污水管道
14、每间隔一定距离设置一座沉泥井，沉泥深度50cm,沉泥井的设置位置详见平面布置图；检查井要求地基承载力特征值不小于IOOkPao（2）检查井井盖、座（3）管道安装要求1）下管前，必须按管材管件产品标准逐节进行外观检查，不合格者，严禁下管敷设。2）下管方式应根据管径大小、沟槽形式和机具装备情况，确定用人工或机械将管材放入沟槽，下管时需采用可拿的吊具，平稳下沟，不得与沟壁、槽底激烈碰撞,吊装时应有两个吊点，严禁穿心吊装。3）承插式连接的承口应逆水流吊装，插口应顺水流方向。4）雨季施工时应采取防止管材上浮方措施，若管道安装完毕后发生上浮、位移、拔口等现象，应及时返工处理。5）当开挖管道敷设在软土地基或
