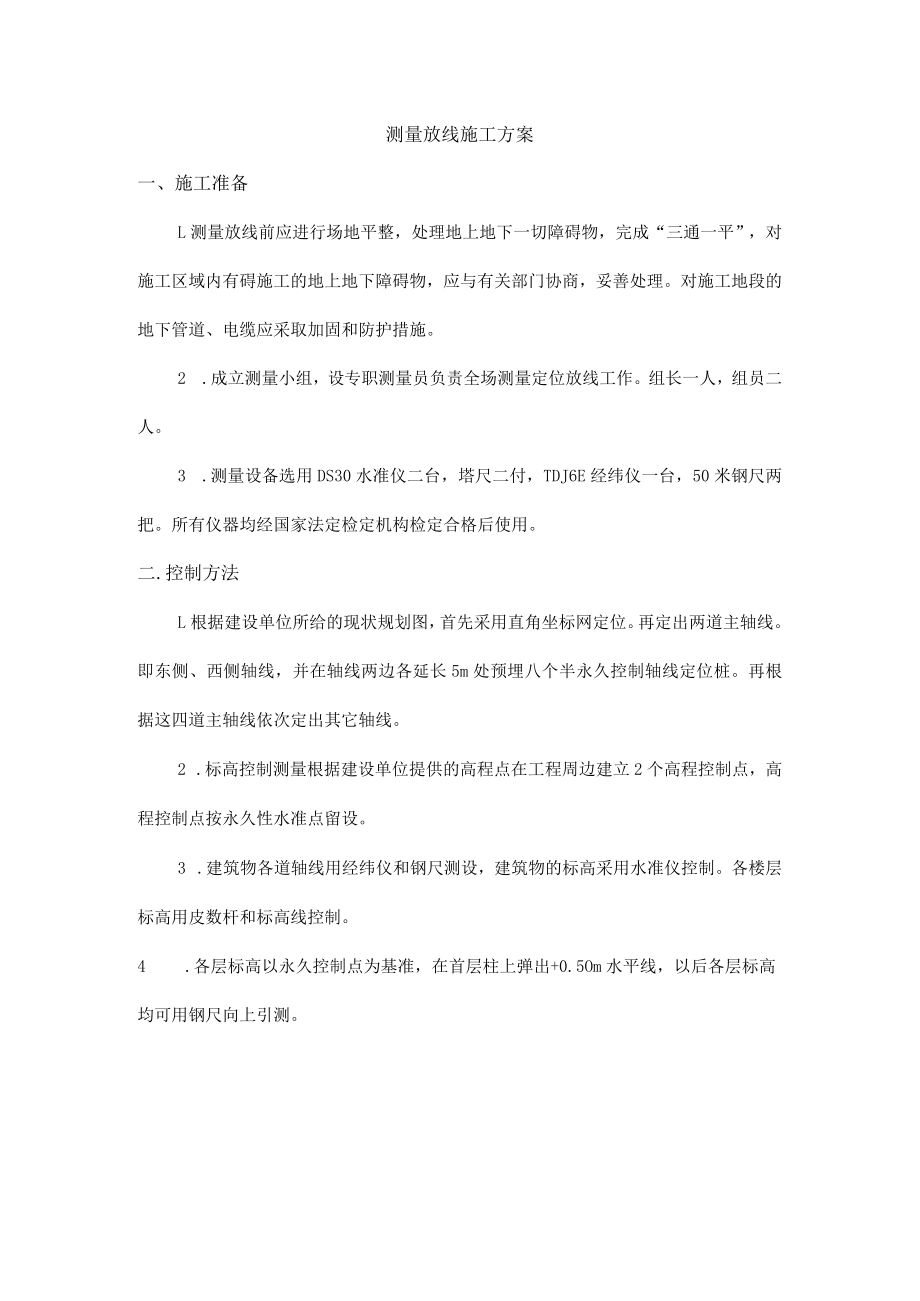

测量放线施工方案.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《测量放线施工方案.docx》由会员分享,可在线阅读,更多相关《测量放线施工方案.docx(1页珍藏版)》请在第壹文秘上搜索。

测量放线施工方案一、施工准备L测量放线前应进行场地平整,处理地上地下一切障碍物,完成“三通一平”,对施工区域内有碍施工的地上地下障碍物,应与有关部门协商,妥善处理。对施工地段的地下管道、电缆应采取加固和防护措施。2 .成立测量小组,设专职测量员负责全场测量定位放线工作。组长一人,组员二人。3 .测量设备选用DS30水准仪二台,塔尺二付,TDJ6E经纬仪一台,50米钢尺两把。所有仪器均经国家法定检定机构检定合格后使用。二.控制方法L根据建设单位所给的现状规划图,首先采用直角坐标网定位。再定出两道主轴线。即东侧、西侧轴线,并在轴线两边各延长5m处预埋八个半永久控制轴线定位桩。再根据这四道主轴线依次定出其它轴线。2 .标高控制测量根据建设单位提供的高程点在工程周边建立2个高程控制点,高程控制点按永久性水准点留设。3 .建筑物各道轴线用经纬仪和钢尺测设,建筑物的标高采用水准仪控制。各楼层标高用皮数杆和标高线控制。4 .各层标高以永久控制点为基准,在首层柱上弹出+0.5Om水平线,以后各层标高均可用钢尺向上引测。
