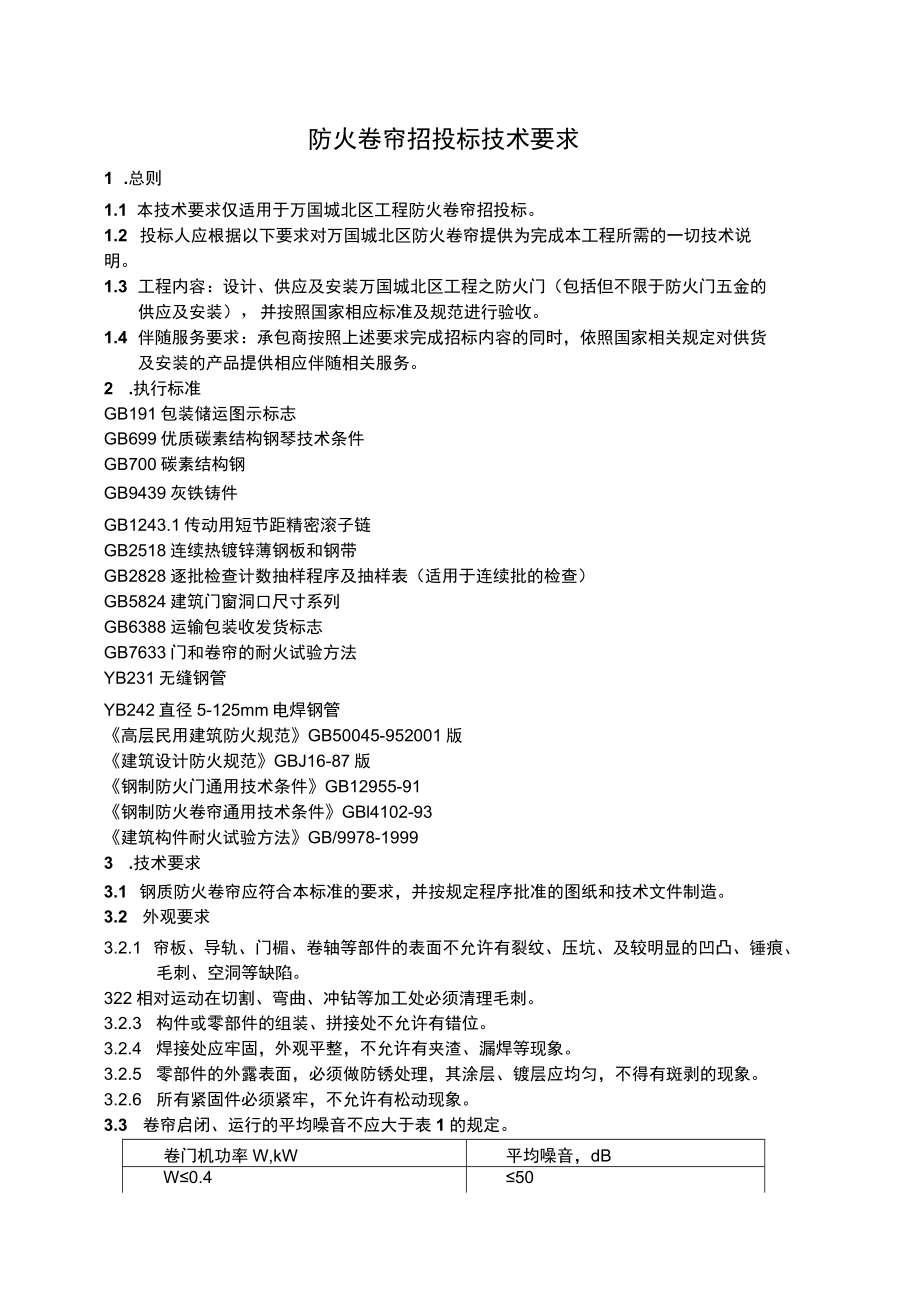

1、防火卷帘招投标技术要求1 .总则1.1 本技术要求仅适用于万国城北区工程防火卷帘招投标。1.2 投标人应根据以下要求对万国城北区防火卷帘提供为完成本工程所需的一切技术说明。1.3 工程内容：设计、供应及安装万国城北区工程之防火门（包括但不限于防火门五金的供应及安装），并按照国家相应标准及规范进行验收。1.4 伴随服务要求：承包商按照上述要求完成招标内容的同时，依照国家相关规定对供货及安装的产品提供相应伴随相关服务。2 .执行标准GB191包装储运图示标志GB699优质碳素结构钢琴技术条件GB700碳素结构钢GB9439灰铁铸件GB1243.1传动用短节距精密滚子链GB2518连续热镀锌薄钢板和
2、钢带GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB5824建筑门窗洞口尺寸系列GB6388运输包装收发货标志GB7633门和卷帘的耐火试验方法YB231无缝钢管YB242直径5-125mm电焊钢管高层民用建筑防火规范GB50045-952001版建筑设计防火规范GBJ16-87版钢制防火门通用技术条件GB12955-91钢制防火卷帘通用技术条件GBl4102-93建筑构件耐火试验方法GB/9978-19993 .技术要求3.1 钢质防火卷帘应符合本标准的要求，并按规定程序批准的图纸和技术文件制造。3.2 外观要求3.2.1 帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹、压

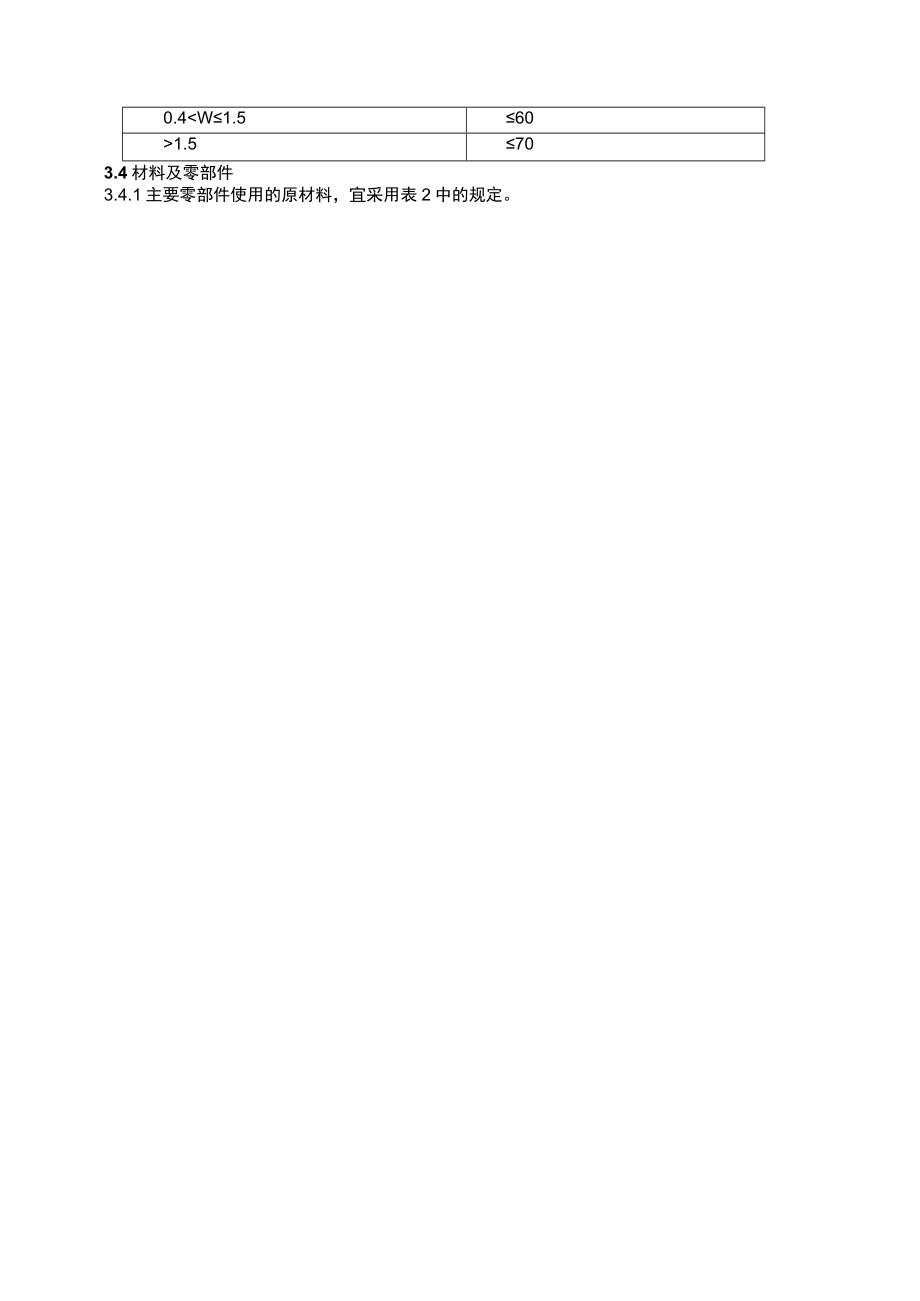

3、坑、及较明显的凹凸、锤痕、毛刺、空洞等缺陷。322相对运动在切割、弯曲、冲钻等加工处必须清理毛刺。3.2.3 构件或零部件的组装、拼接处不允许有错位。3.2.4 焊接处应牢固，外观平整，不允许有夹渣、漏焊等现象。3.2.5 零部件的外露表面，必须做防锈处理，其涂层、镀层应均匀，不得有斑剥的现象。3.2.6 所有紧固件必须紧牢，不允许有松动现象。3.3 卷帘启闭、运行的平均噪音不应大于表1的规定。卷门机功率W,kW平均噪音，dBW0.4500.41.5703.4材料及零部件3.4.1主要零部件使用的原材料，宜采用表2中的规定。零部件名称原材料名称应符合标准帘板、座板、导轨、门楣、箱体镀锌钢板和钢

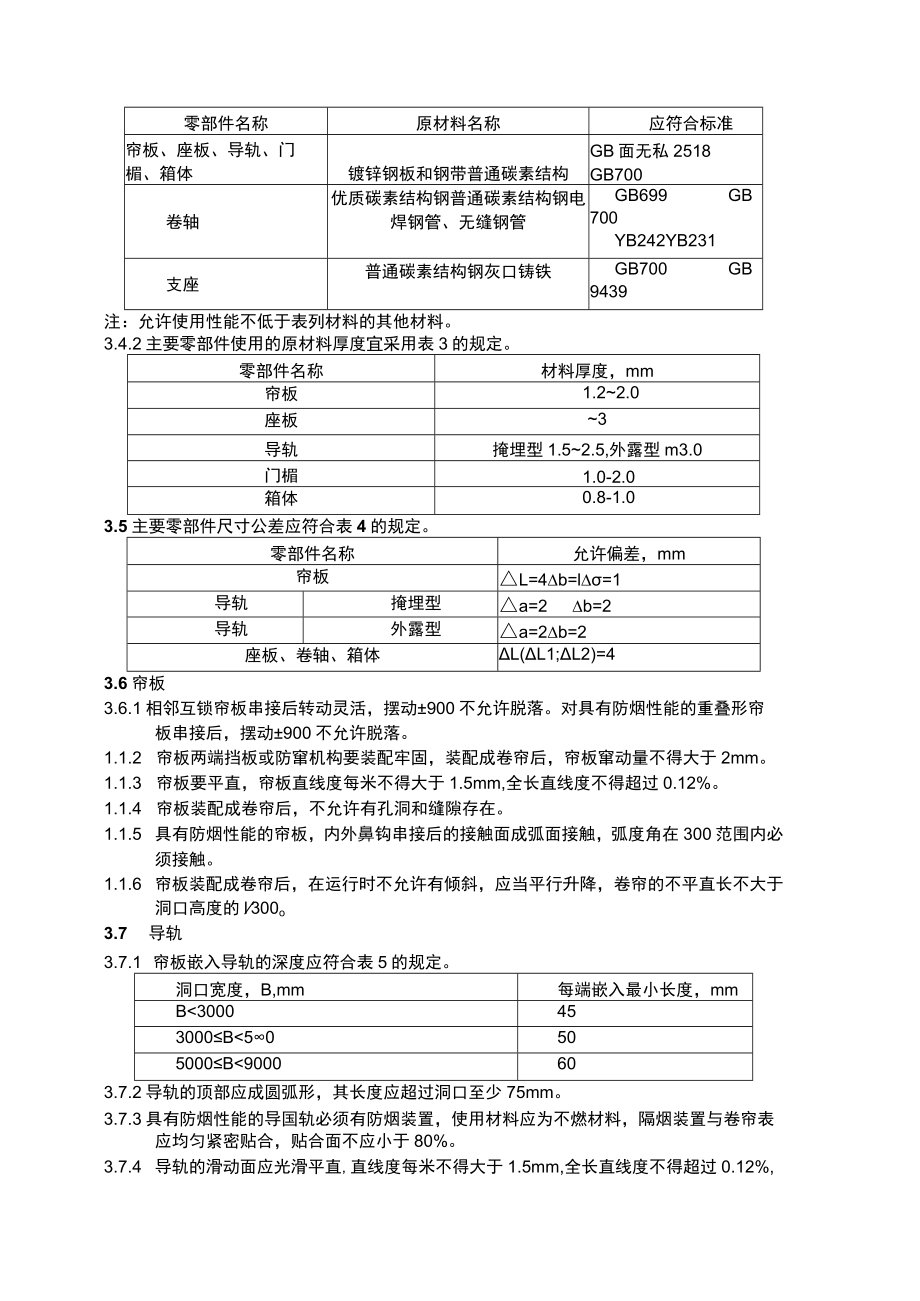

4、带普通碳素结构GB面无私2518GB700卷轴优质碳素结构钢普通碳素结构钢电焊钢管、无缝钢管GB699GB700YB242YB231支座普通碳素结构钢灰口铸铁GB700GB9439注：允许使用性能不低于表列材料的其他材料。3.4.2主要零部件使用的原材料厚度宜采用表3的规定。零部件名称材料厚度，mm帘板1.22.0座板3导轨掩埋型1.52.5,外露型m3.0门楣1.0-2.0箱体0.8-1.03.5主要零部件尺寸公差应符合表4的规定。零部件名称允许偏差，mm帘板L=4b=l=1导轨掩埋型a=2b=2导轨外露型a=2b=2座板、卷轴、箱体L(L1;L2)=43.6帘板3.6.1相邻互锁帘板串接后
5、转动灵活，摆动900不允许脱落。对具有防烟性能的重叠形帘板串接后，摆动900不允许脱落。1.1.2 帘板两端挡板或防窜机构要装配牢固，装配成卷帘后，帘板窜动量不得大于2mm。1.1.3 帘板要平直，帘板直线度每米不得大于1.5mm,全长直线度不得超过0.12%。1.1.4 帘板装配成卷帘后，不允许有孔洞和缝隙存在。1.1.5 具有防烟性能的帘板，内外鼻钩串接后的接触面成弧面接触，弧度角在300范围内必须接触。1.1.6 帘板装配成卷帘后，在运行时不允许有倾斜，应当平行升降，卷帘的不平直长不大于洞口高度的l300o3.7 导轨3.7.1 帘板嵌入导轨的深度应符合表5的规定。洞口宽度，B,mm每端
6、嵌入最小长度，mmB3000453000B50505000B3000.430.2控制电路信号电路150-3000.20.13.13.耐风压性能（帘板强度）。在规定载荷下，挠度值应符合表8的规定，并以导轨与卷帘不脱落为考核第二依据。电路类别及代号耐风压Pa挠度，mmB=2.5mB=3mB=4mB=5mB=6mB=6m50490.325304050609080784.537.5456075901351201176.8506080100120180注：当帘板强度不能满足表8的规定时，可以在帘板端部和导轨槽内设防风钩或用增大帘板的厚度和节距的办法来解决。3.14 防烟性能。在压差为20PQ时，漏烟量应
7、小于0.2m3/m2min。3.15 钢质防火卷帘与墙体的安装要求钢质防火卷帘安装在建筑物墙体上，应采用焊接或预埋螺栓连接。对原有建筑可以在混凝土墙或混凝土柱上采用膨胀螺栓装配，并应保证安装强度，满足设计要求。生产厂家应负责提供钢质防火卷帘的安装预埋件图。4.试验方法4.1 规格尺寸及允许偏差的测量4.1.1 帘板a.厚度（b）采用卡尺测量：宽度（。）采用钢板尺测量；长度（L）采用钢卷尺测量，测其两个端点及中央部位，其允许偏差应满足表4要求。b.嵌入导轨深度采用钢板尺测量，其允许偏差应满足表5的要求。c.检测直线度时应将帘板放置在工作平台上，放平后用塞尺检测。4.1.2 导轨.厚度（b）采用卡
8、尺测量，宽度（Q）采用钢板尺测量；测量其两个端点及中间部位。节其平均值，其允许偏差应满足表4的要求。b.检测直线度时应将导轨放置在工作平台上，放平后用塞尺检测。4.1.3 座板、卷轴、箱体a.长度采用钢卷尺测量，其允许偏差应满足表4要求。b.检测直线度时应在工作平台上进行，放平后用塞尺检测。4.2 外观检测：采用手触摸与肉眼观查结合的办法进行。4.3 零部件材料检测（项目及要求见标准3.4条）4.3.1 使用的材料，必须有生产厂方保持单，无保持单元者禁用。4.3.2 使用的材料厚度，使用卡尺测量，应符合图纸要求。4.4 耐火性能按GB7633规定进行试验。4.5 耐风压试验（帘板强度试验）。从
9、生产条件完全相同的帘板中，任意取出三片，将其横向啮合连接成卷帘状作为试件。将两端安嵌在试验台的导轨槽中，试件的受火面向上，将表8规定的耐风压值换算成载荷值后（包括帘板自重），沙袋的放置顺序应满足相应标准，将沙袋均匀地放置在试件上，经IOmin后，用直尺测量帘板中心的挠度，按表8规定确定其帘板强度。4.6 防烟性能按漏烟试验进行。4.6.1 试样尺寸。帘板有效面积IOe）OmmXIOoomm。4.6.2 试验方法。将试样帘板镶嵌在测试装置的框架上，同时帘板与框架接触部分应用防烟密封材料密封，分别测量空气压差为IoPCk20P。、30P。时的漏气量，然后再换算成标准状态下（20,1.01MPa）;压差为20Pq;单位面积（m2）;单位时间（min）的漏气量，即为漏烟量，其值不大于0.2m3m2min.4.7 噪音试验。噪音试验应在卷帘运行过程中用噪音检测仪在距离卷帘门1m,离地面1.5m处，水平测试三点，取其平均值，按表1规定判定。4.8 卷帘的启闭性能试验现场安装后，按3.10、3.1R3.12条规定执行。4.9 烟感、温感、温度熔断的测试按其额定数值加热或烟，观察其动作执行情况。
