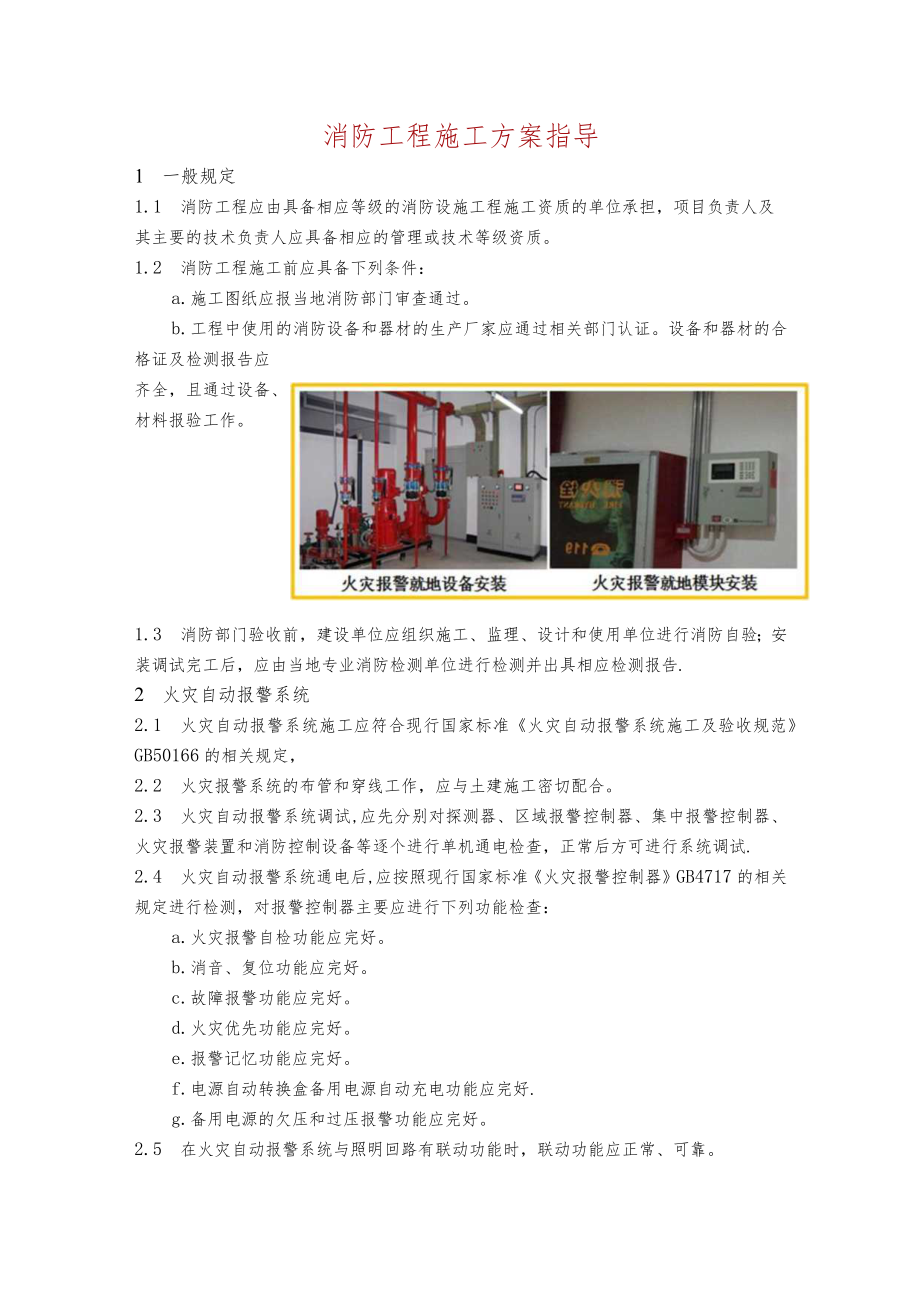

1、消防工程施工方案指导1 一般规定1.1 消防工程应由具备相应等级的消防设施工程施工资质的单位承担，项目负责人及其主要的技术负责人应具备相应的管理或技术等级资质。1.2 消防工程施工前应具备下列条件：a.施工图纸应报当地消防部门审查通过。b.工程中使用的消防设备和器材的生产厂家应通过相关部门认证。设备和器材的合格证及检测报告应齐全，且通过设备、材料报验工作。1.3 消防部门验收前，建设单位应组织施工、监理、设计和使用单位进行消防自验；安装调试完工后，应由当地专业消防检测单位进行检测并出具相应检测报告.2 火灾自动报警系统2.1 火灾自动报警系统施工应符合现行国家标准火灾自动报警系统施工及验收规范
2、GB50166的相关规定，2.2 火灾报警系统的布管和穿线工作，应与土建施工密切配合。2.3 火灾自动报警系统调试,应先分别对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备等逐个进行单机通电检查，正常后方可进行系统调试.2.4 火灾自动报警系统通电后,应按照现行国家标准火灾报警控制器GB4717的相关规定进行检测，对报警控制器主要应进行下列功能检查：a.火灾报警自检功能应完好。b.消音、复位功能应完好。c.故障报警功能应完好。d.火灾优先功能应完好。e.报警记忆功能应完好。f.电源自动转换盒备用电源自动充电功能应完好.g.备用电源的欠压和过压报警功能应完好。2.5 在火灾自

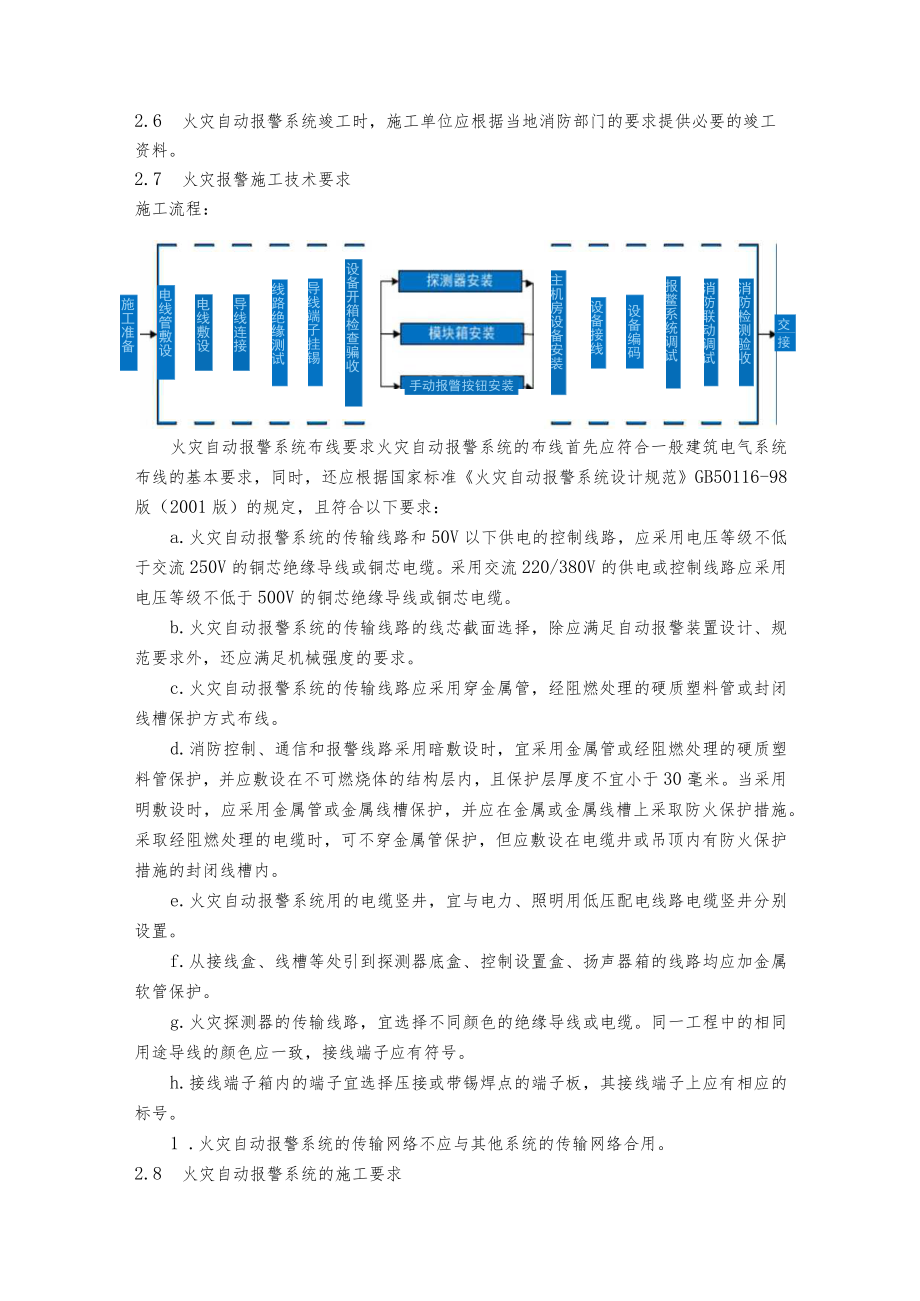

3、动报警系统与照明回路有联动功能时，联动功能应正常、可靠。2.6 火灾自动报警系统竣工时，施工单位应根据当地消防部门的要求提供必要的竣工资料。2.7 火灾报警施工技术要求施工流程：交接施工准备电线管敷设电线敷设导线连接线路绝缘测试导线端子挂锡手动报瞥按钮安装主机房设备安装设备开箱检查骗收设备接线设备编码报鳖系统调试消防联动调试消防检测验收火灾自动报警系统布线要求火灾自动报警系统的布线首先应符合一般建筑电气系统布线的基本要求，同时，还应根据国家标准火灾自动报警系统设计规范GB50116-98版（2001版）的规定，且符合以下要求：a.火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压
4、等级不低于交流250V的铜芯绝缘导线或铜芯电缆。采用交流220/380V的供电或控制线路应采用电压等级不低于500V的铜芯绝缘导线或铜芯电缆。b.火灾自动报警系统的传输线路的线芯截面选择，除应满足自动报警装置设计、规范要求外，还应满足机械强度的要求。c.火灾自动报警系统的传输线路应采用穿金属管，经阻燃处理的硬质塑料管或封闭线槽保护方式布线。d.消防控制、通信和报警线路采用暗敷设时，宜采用金属管或经阻燃处理的硬质塑料管保护，并应敷设在不可燃烧体的结构层内，且保护层厚度不宜小于30毫米。当采用明敷设时，应采用金属管或金属线槽保护，并应在金属或金属线槽上采取防火保护措施。采取经阻燃处理的电缆时，可不
5、穿金属管保护，但应敷设在电缆井或吊顶内有防火保护措施的封闭线槽内。e.火灾自动报警系统用的电缆竖井，宜与电力、照明用低压配电线路电缆竖井分别设置。f.从接线盒、线槽等处引到探测器底盒、控制设置盒、扬声器箱的线路均应加金属软管保护。g.火灾探测器的传输线路，宜选择不同颜色的绝缘导线或电缆。同一工程中的相同用途导线的颜色应一致，接线端子应有符号。h.接线端子箱内的端子宜选择压接或带锡焊点的端子板，其接线端子上应有相应的标号。1 .火灾自动报警系统的传输网络不应与其他系统的传输网络合用。2.8 火灾自动报警系统的施工要求a.火灾自动报警系统的施工应按照设计图纸进行，不得随意更改。确有必要更改的，必须

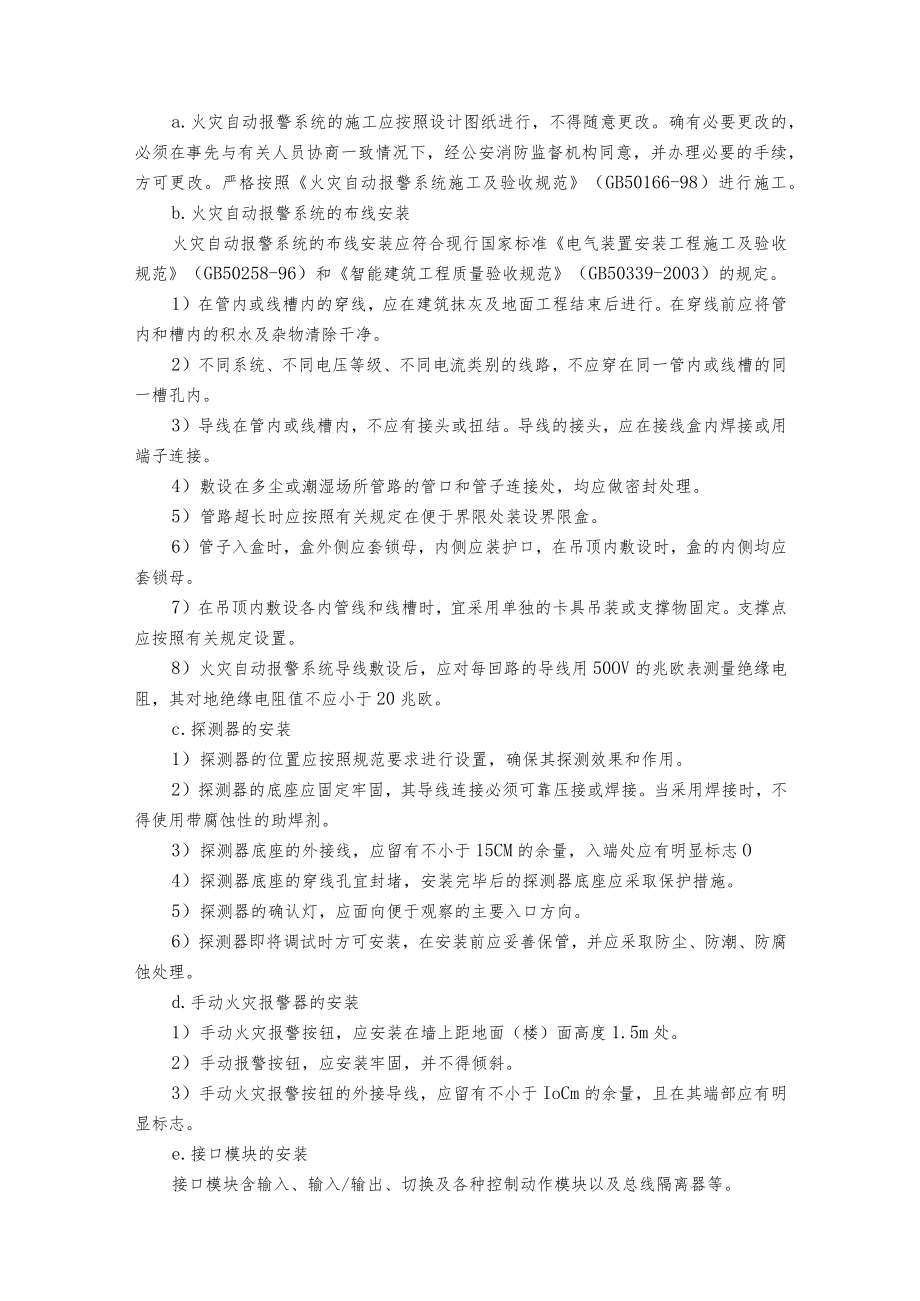

6、在事先与有关人员协商一致情况下，经公安消防监督机构同意，并办理必要的手续，方可更改。严格按照火灾自动报警系统施工及验收规范（GB50166-98）进行施工。b.火灾自动报警系统的布线安装火灾自动报警系统的布线安装应符合现行国家标准电气装置安装工程施工及验收规范（GB50258-96）和智能建筑工程质量验收规范（GB50339-2003）的规定。1）在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前应将管内和槽内的积水及杂物清除干净。2）不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。3）导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内
7、焊接或用端子连接。4）敷设在多尘或潮湿场所管路的管口和管子连接处，均应做密封处理。5）管路超长时应按照有关规定在便于界限处装设界限盒。6）管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内侧均应套锁母。7）在吊顶内敷设各内管线和线槽时，宜采用单独的卡具吊装或支撑物固定。支撑点应按照有关规定设置。8）火灾自动报警系统导线敷设后，应对每回路的导线用50OV的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20兆欧。c.探测器的安装1）探测器的位置应按照规范要求进行设置，确保其探测效果和作用。2）探测器的底座应固定牢固，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。
8、3）探测器底座的外接线，应留有不小于15CM的余量，入端处应有明显标志O4）探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。5）探测器的确认灯，应面向便于观察的主要入口方向。6）探测器即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀处理。d.手动火灾报警器的安装1）手动火灾报警按钮，应安装在墙上距地面（楼）面高度1.5m处。2）手动报警按钮，应安装牢固，并不得倾斜。3）手动火灾报警按钮的外接导线，应留有不小于IoCm的余量，且在其端部应有明显标志。e.接口模块的安装接口模块含输入、输入/输出、切换及各种控制动作模块以及总线隔离器等。总线隔离器设置应满足以下要求
9、：当隔离器动作时,被隔离保护的输入/输出模块不应超过32个为了便于维修模块,应将其装于设备控制柜内或吊顶外，吊顶外应安装在墙上距地面高1.5m处。若装于吊顶内，需要吊顶上开维修孔洞。安装明装和暗装两种方式，前是者将模块底盒安装在预埋盒上，后者将模块底盒预埋在墙内或安装在专用装饰盒上。f.火灾报警控制器的安装1）火灾报警控制动器在墙上安装时，其底边距地（楼）面高度不小于1.5m落地安装时，其底宜高出地坪0.10.2m。2）控制器应安装牢固，不得倾斜。安装在轻质墙上时，应采取加固措施。3）引入控制器的电缆或导线应符合规范要求，整齐美观。4）控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插
10、头。主电源应有明显标志。5）控制器的接地，应牢固，并有明显标志。g.消防控制设备安装1）消防控制设备在安装之前，应进行功能检测，不合格者，不得安装。2）消防控制设备的外接线，当采取金属软管作套管时，其长度不宜大于2米，且应采取管卡固定，其固定点间距不应大于0.5米。金属软管与消防控制设备的接线盒，应采用锁母固定，并应根据配管规定接地。3）消防控制设备外接导线的端部，应有明显标志。4）消防控制设备柜内不同电压等级、不同电流类别的端子，应分开，并有明显标志。h.系统接地装置的安装1）工作接线应采用铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。2）由消防控制室引至接地体的工作接地线，在通过墙壁时，
11、应穿入钢管或其他坚固的保护管。3）工作接地线与保护线，应分开，保护接地导体不得利用金属软管。4）接地装置施工完成后，应及时作隐蔽工程验收。3灭火系统3.1 消火栓系统的施工应符合现行国家标准建筑给水排水及采暖工程施工质量验收规范GB50242的相关规定，其灭火系统的施工还应符合下列规定：a.消防水池、消防水箱的施工应符合现行国家标准给水排水构筑物工程施工及验收规范GB50141的相关规定和设计要求。b.消防水泵、消防气压给水设备、水泵接合器应经国家消防产品质量监督检验中心检测合格，并应有产品出厂检测报告或中文产品合格证及完整的安装使用说明。c.消防水泵、消防水箱、消防水池、消防气压给水设备、消
12、防水泵接合器等供水设施及其附属管道的安装，应清除器内部污垢和杂物。安装中断时，其敞口处应封闭。d.消防供水设施应采取安全可靠的防护措施，其安装位置应便于日常操作和维护管理.e.消防供水管直接与市政供水管、生活供水管连接时，连接处应安装倒流防止器。f.供水设施安装时，环境温度不应低于5。（2；当环境温度低于5。C时，应采取防冻措施。g.消防水池和消防水箱的满水试验或或水压试验应符合设计要求.h.消火栓水泵接合器的各项安装尺寸，应符合设计要求；接口安装高度允许偏差为20mmo3.2 气体灭火系统的施工应符合现行国家标准气体灭火系统施工及验收规范GB50263的相关规定.3.3 自动喷水灭火系统的施
13、工应符合现行国家标准自动喷水灭火系统施工及验收规范GB50261的相关规定。3.4 泡沫灭火系统的施工应符合现行国家标准泡沫灭火系统施工及验收规范GB50281的相关规定。3.5 自动灭火系统的安装自动灭火系统包括联动相关的消防设备和设置固定式灭火装置两大类。自动灭火系统是在火灾报警控制器的联动下,执行灭火的自动系统,如自动喷水、自动喷射高效灭火剂（气体、泡沫）等功能的成套装置。自动灭火系统安装施工要由弱电、强电和管道专业配合共同完成，弱电专业重点在于联动控制设备a.自动喷水灭火系统1）自动喷水系统按喷头形式，分为闭式和开式两种，又可分为多种类型，其中湿式喷水灭火系统应用最广泛。2）水喷淋自动
14、报警系统是建筑消防监控系统中的重要分支系统。当发生火情时，安装在该区域内的闭式喷头的热敏元件因受热气流的作用而动作，并脱离喷头本体使管网中压力水经喷头自动喷水灭火；同时，安装在配水管网支路上的水流继电器（即水流指示器）的常开触点因水流动压力而动合，并发出开启电信号,由喷淋报警箱接收经延时IOS判别其信号后，则有报警箱发出声、光报警号，并显示失火回路及地点；报警箱输出一对联控触点，供启动喷淋加压泵成喷淋水泵,使管网中供水增压，实现迅速扑灭火源所需水量和水压消防控制室得到报警信号后，立即采取相应的消防措施。b.二氧化碳气体自动灭火系统1）二氧化碳气体自动灭火系统由贮存系统、启动装置、分配系统组成。
15、贮存系统包括一只低压贮罐或若干只高压钢瓶：启动装置可用手动开关或火灾探测器自动控制；分配系统由输送管道、阀门和喷嘴组成。2）当发生火灾时，室内的探测器动作发讯给放气执行器，它能打开CO,气瓶的阀门，释放C02使室内缺氧而将火灾扑灭。C02自动灭火系统也可采用手动操作，当发生火灾时，把放气开关一拉,就能喷出COz来灭火。手动开关应安装在容易控制的地方。C.消火栓灭火系统的安装1）室内消火栓系统是建筑内最基本的消防设备。该系统由消防给水（包括给水管网、加压泵及阀门等）设备和电控部分（包括启泵按钮、消防中心启泵装置及消防控制柜等）组成。消防中心对室内消火栓系统应有下列控制、显示功能：控制消防水泵的启停：显示启泵按纽的位置和显示消防水泵的工作、故障状态这些功能将由水泵电动控制柜完成。水泵加压控制柜属于强电专业控制设备，但其主、备两泵的启泵信号在消防中心控制盘有显示，且中心可通过该控制柜启泵或停泵。2）国内外也有用双触点按钮兼容消火栓按钮和手动火灾报警按钮的做法，这种兼容的消火栓，既可满足用于消防水泵启动和在消防控制室的控制功能，又可满足火灾自动报警系统的手动报警功能，并具有兼容性，将此按钮放置于消火栓旁边墙上合二为一。d.通风、空调、防排烟设备及电动防火阀控制系统通常的做法
