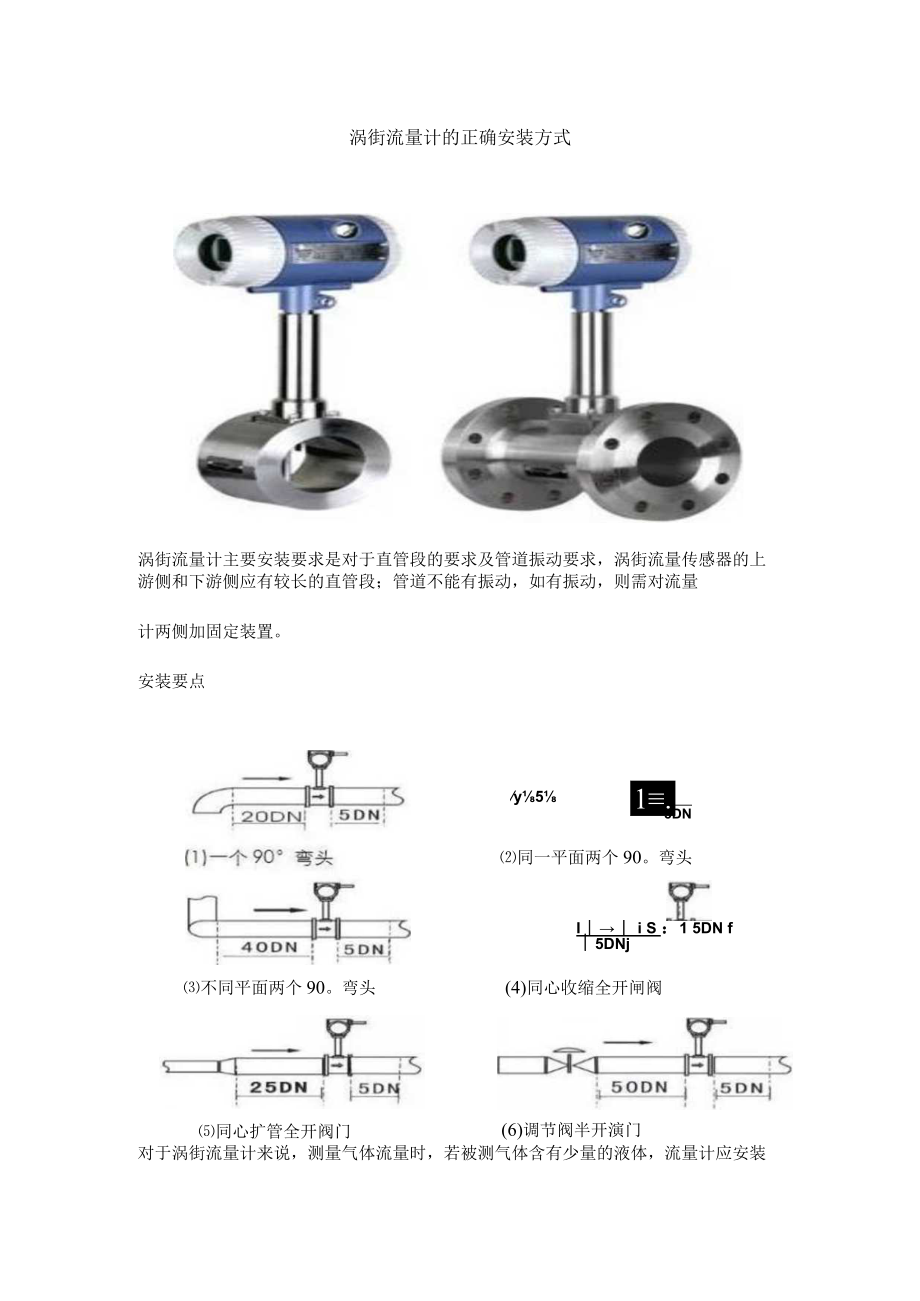

涡街流量计的正确安装方式.docx_第1页
第1页 / 共2页

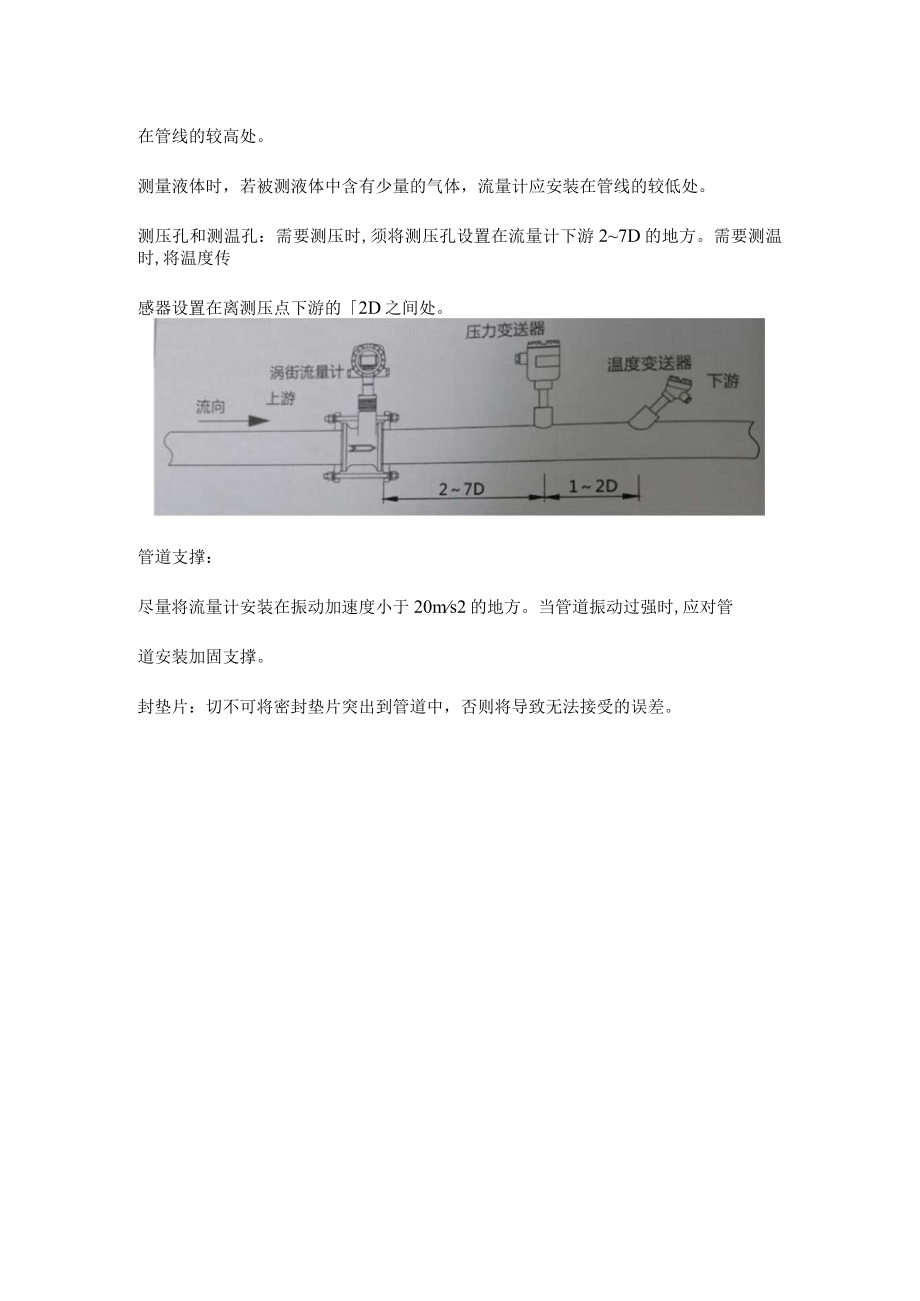

涡街流量计的正确安装方式.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《涡街流量计的正确安装方式.docx》由会员分享,可在线阅读,更多相关《涡街流量计的正确安装方式.docx(2页珍藏版)》请在第壹文秘上搜索。

涡街流量计的正确安装方式涡街流量计主要安装要求是对于直管段的要求及管道振动要求,涡街流量传感器的上游侧和下游侧应有较长的直管段;管道不能有振动,如有振动,则需对流量计两侧加固定装置。安装要点不同平面两个90。弯头y51.5DN同一平面两个90。弯头I i S :1 5DN f 5DNj同心扩管全开阀门(4)同心收缩全开闸阀(6)调节阀半开演门对于涡街流量计来说,测量气体流量时,若被测气体含有少量的液体,流量计应安装在管线的较高处。测量液体时,若被测液体中含有少量的气体,流量计应安装在管线的较低处。测压孔和测温孔:需要测压时,须将测压孔设置在流量计下游27D的地方。需要测温时,将温度传感器设置在离测压点下游的2D之间处。管道支撑:尽量将流量计安装在振动加速度小于20ms2的地方。当管道振动过强时,应对管道安装加固支撑。封垫片:切不可将密封垫片突出到管道中,否则将导致无法接受的误差。
