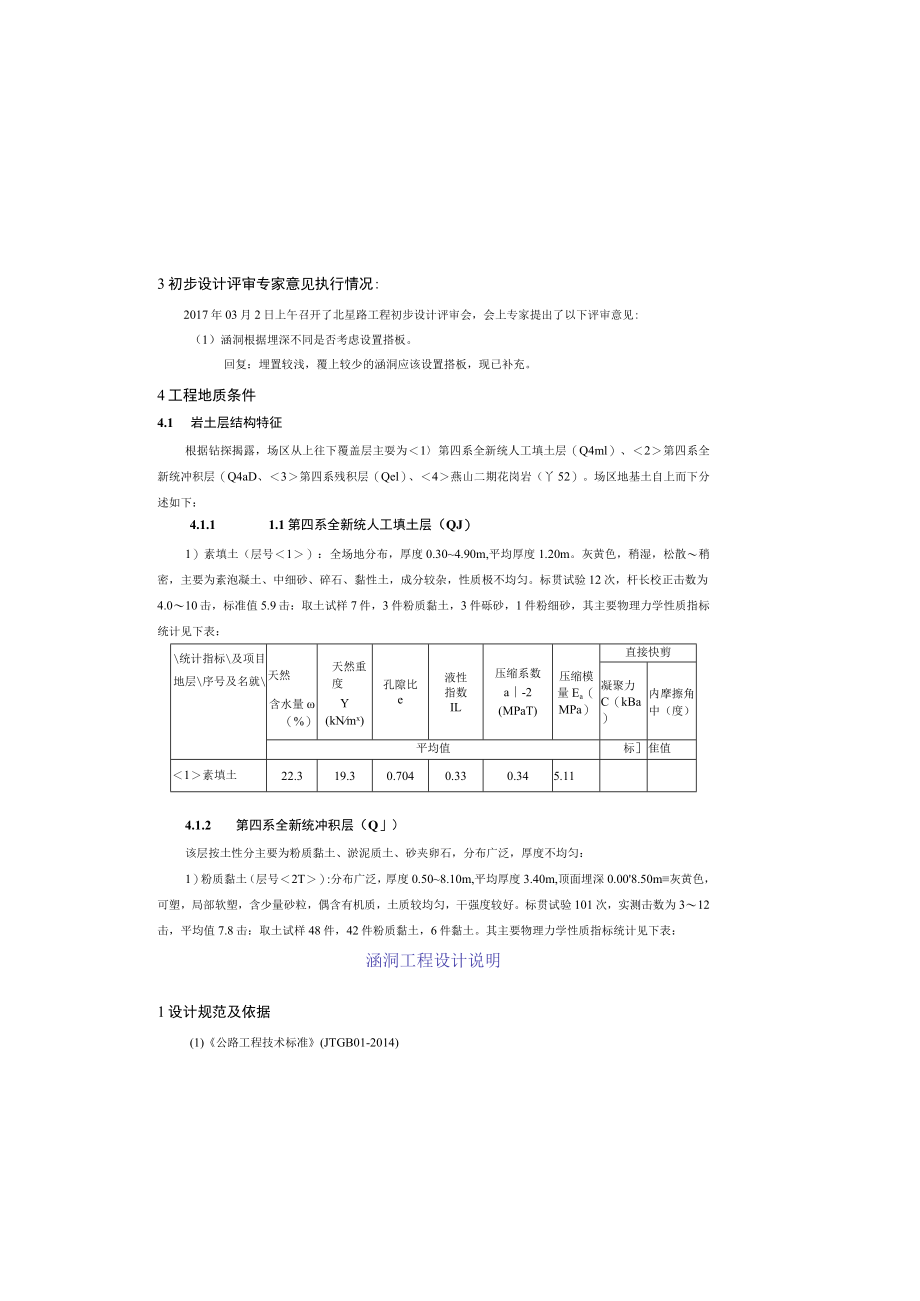

1、3初步设计评审专家意见执行情况:2017年03月2日上午召开了北星路工程初步设计评审会，会上专家提出了以下评审意见:（1）涵洞根据埋深不同是否考虑设置搭板。回复：埋置较浅，覆上较少的涵洞应该设置搭板，现已补充。4工程地质条件4.1 岩土层结构特征根据钻探揭露，场区从上往下覆盖层主耍为1第四系全新统人工填土层（Q4ml）、2第四系全新统冲积层（Q4aD、3第四系残积层（Qel）、4燕山二期花岗岩（丫52）。场区地基土自上而下分述如下：4.1.1 1.1第四系全新统人工填土层（QJ）1）素填土（层号1）：全场地分布，厚度0.304.90m,平均厚度1.20m。灰黄色，稍湿，松散稍密，主要为素泡凝土
2、、中细砂、碎石、黏性土，成分较杂，性质极不均匀。标贯试验12次，杆长校正击数为4.010击，标准值5.9击：取土试样7件，3件粉质黏土，3件砾砂，1件粉细砂，其主要物理力学性质指标统计见下表：统计指标及项目地层序号及名就天然含水量（%）天然重度Y(kNmx)孔隙比e液性指数IL压缩系数a-2(MPaT)压缩模量Ea（MPa）直接快剪凝聚力C（kBa）内摩擦角中（度）平均值标隹值1素填土22.319.30.7040.330.345.114.1.2 第四系全新统冲积层（Q）该层按土性分主要为粉质黏土、淤泥质土、砂夹卵石，分布广泛，厚度不均匀：1）粉质黏土（层号2T）:分布广泛，厚度0.508.10

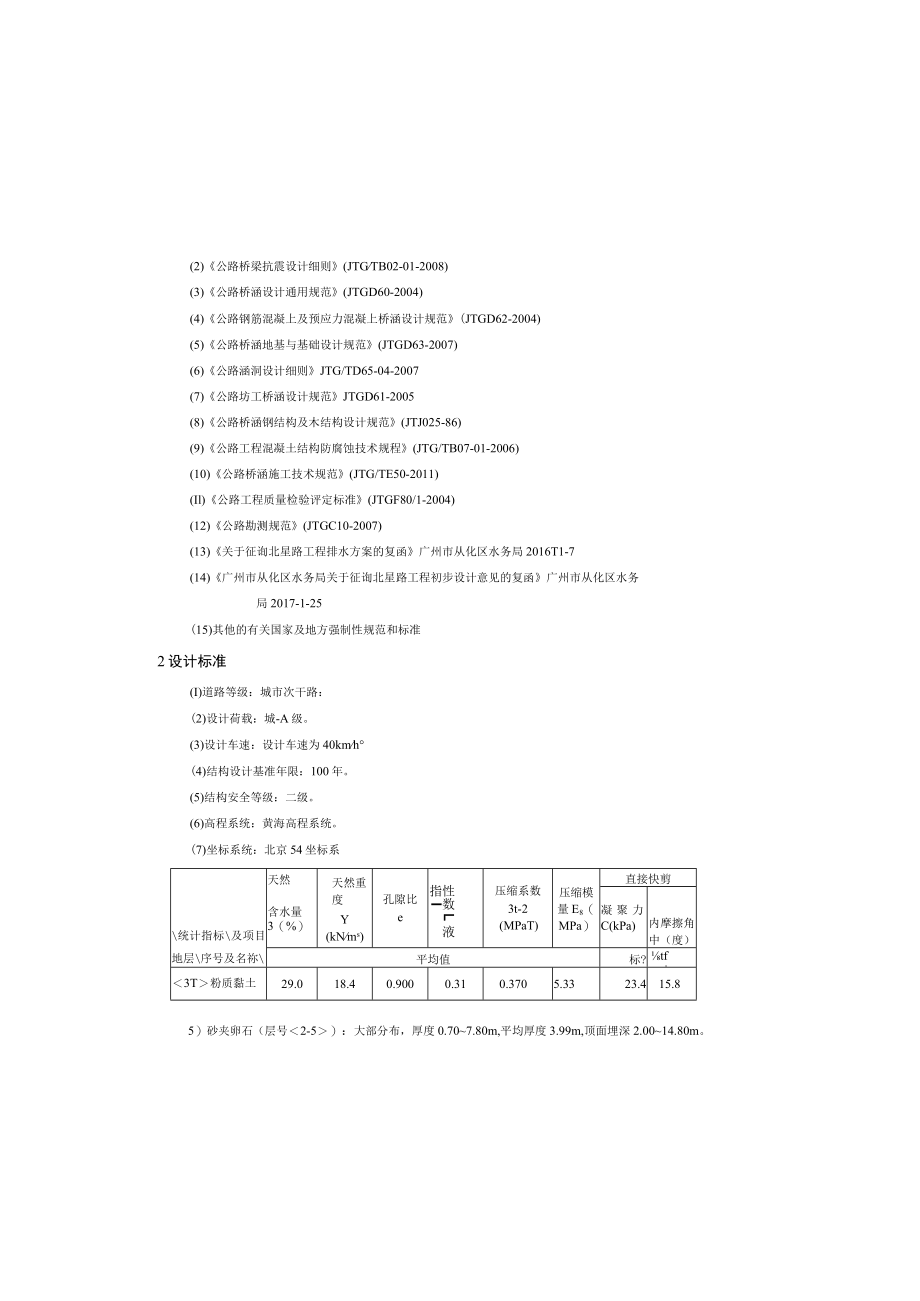

3、m,平均厚度3.40m,顶面埋深0.008.50m灰黄色，可塑，局部软塑，含少量砂粒，偶含有机质，土质较均匀，干强度较好。标贯试验101次，实测击数为312击，平均值7.8击：取土试样48件，42件粉质黏土，6件黏土。其主要物理力学性质指标统计见下表：涵洞工程设计说明1设计规范及依据(1)公路工程技术标准(JTGB01-2014)(2)公路桥梁抗震设计细则(JTGTB02-01-2008)(3)公路桥涵设计通用规范(JTGD60-2004)(4)公路钢筋混凝上及预应力混凝上桥涵设计规范(JTGD62-2004)(5)公路桥涵地基与基础设计规范(JTGD63-2007)(6)公路涵洞设计细则JT
4、G/TD65-04-2007(7)公路坊工桥涵设计规范JTGD61-2005(8)公路桥涵钢结构及木结构设计规范(JTJ025-86)(9)公路工程混凝土结构防腐蚀技术规程(JTG/TB07-01-2006)(10)公路桥涵施工技术规范(JTG/TE50-2011)(Il)公路工程质量检验评定标准(JTGF80/1-2004)(12)公路勘测规范(JTGC10-2007)(13)关于征询北星路工程排水方案的复函广州市从化区水务局2016T1-7(14)广州市从化区水务局关于征询北星路工程初步设计意见的复函广州市从化区水务局2017-1-25(15)其他的有关国家及地方强制性规范和标准2设计标准
5、(I)道路等级：城市次干路：(2)设计荷载：城-A级。(3)设计车速：设计车速为40kmh(4)结构设计基准年限：100年。(5)结构安全等级：二级。(6)高程系统：黄海高程系统。(7)坐标系统：北京54坐标系统计指标及项目地层序号及名祢天然含水量3（%）天然重度Y(kNms)孔隙比e性数L液指I压缩系数3t-2(MPaT)压缩模量E8（MPa）直接快剪凝聚力C(kPa)内摩擦角中（度）平均值标?tfi3T粉质黏土29.018.40.9000.310.3705.3323.415.85）砂夹卵石（层号2-5）：大部分布，厚度0.707.80m,平均厚度3.99m,顶面埋深2.0014.80m。灰

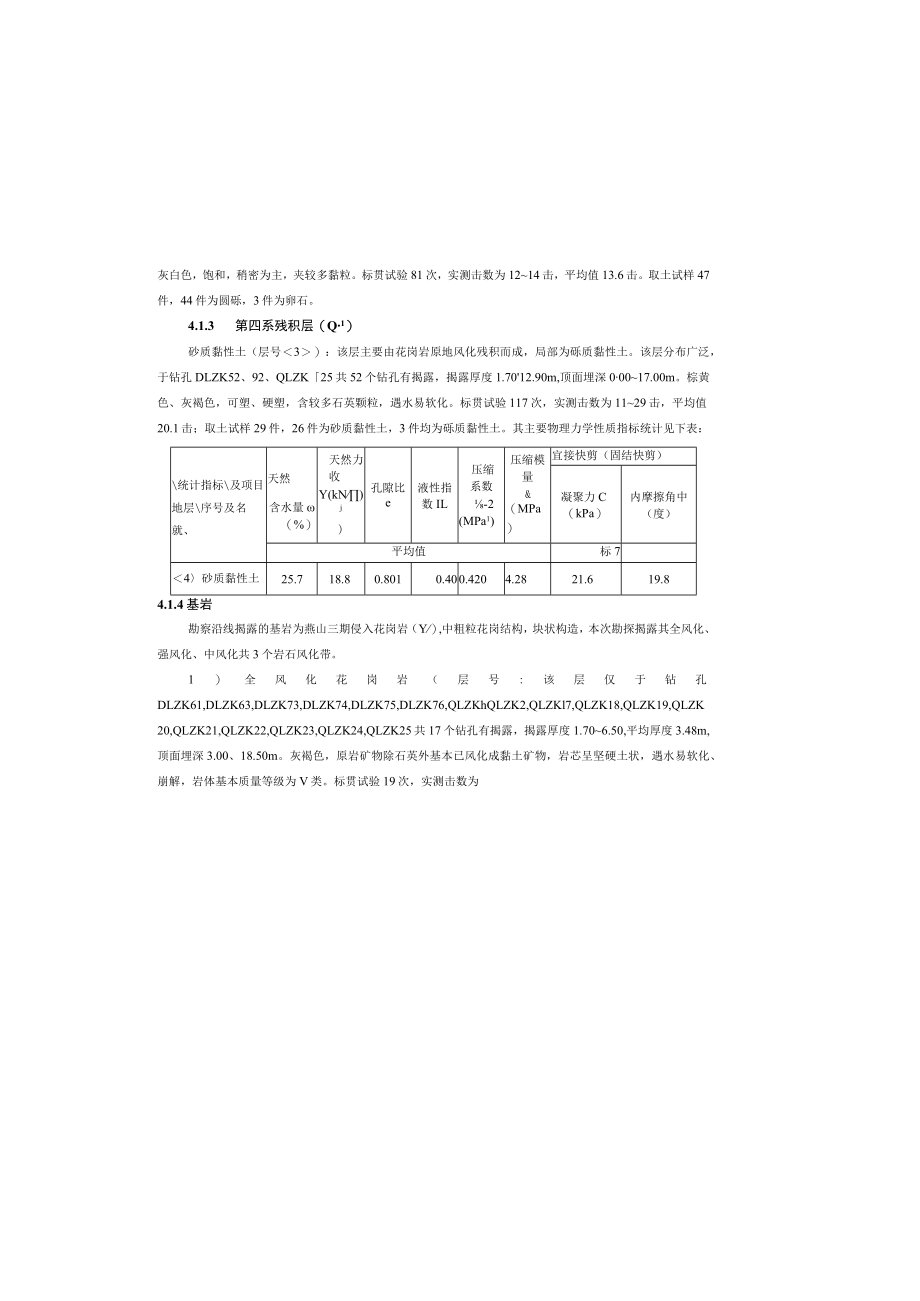

6、白色，饱和，稍密为主，夹较多黏粒。标贯试验81次，实测击数为1214击，平均值13.6击。取土试样47件，44件为圆砾，3件为卵石。4.1.3 第四系残积层（Q1）砂质黏性土（层号3）：该层主要由花岗岩原地风化残积而成，局部为砾质黏性土。该层分布广泛，于钻孔DLZK52、92、QLZK25共52个钻孔有揭露，揭露厚度1.7012.90m,顶面埋深00017.00m。棕黄色、灰褐色，可塑、硬塑，含较多石英颗粒，遇水易软化。标贯试验117次，实测击数为1129击，平均值20.1击；取土试样29件，26件为砂质黏性土，3件均为砾质黏性土。其主要物理力学性质指标统计见下表：统计指标及项目地层序号及名就
7、、天然含水量（%）天然力收Y(kN)j)孔隙比e液性指数IL压缩系数-2(MPa1)压缩模量&（MPa）宜接快剪（固结快剪）凝聚力C（kPa）内摩擦角中（度）平均值标74砂质黏性土25.718.80.8010.400.4204.2821.619.84.1.4基岩勘察沿线揭露的基岩为燕山三期侵入花岗岩（Y）,中粗粒花岗结构，块状构造，本次勘探揭露其全风化、强风化、中风化共3个岩石风化带。1）全风化花岗岩（层号:该层仅于钻孔DLZK61,DLZK63,DLZK73,DLZK74,DLZK75,DLZK76,QLZKhQLZK2,QLZKl7,QLZK18,QLZK19,QLZK20,QLZK21,
8、QLZK22,QLZK23,QLZK24,QLZK25共17个钻孔有揭露，揭露厚度1.706.50,平均厚度3.48m,顶面埋深3.00、18.50m。灰褐色，原岩矿物除石英外基本已风化成黏土矿物，岩芯呈坚硬土状，遇水易软化、崩解，岩体基本质量等级为V类。标贯试验19次，实测击数为统计指标及项目地层序号及名公天然含水量（%）天然重度Y(kNm3)孔隙比e液性指数IL压缩系数-2(MPaT)压缩模量E,（MPa）直接快剪凝聚力C(kPa)内摩擦角6（度）平均值标W生值2-1粉质黏土32.718.50.9450.450.415.0825.613.92）淤泥质土（层号2-2）：零星分布于低洼塘湖区，
9、仅于钻孔DLZK23,DLZK59,DLZK60,DLZK65,DLZK66,DLZK67,DLZK69,DLZK70,DLZK76,DLZK77,QLZK2共11个钻孔有揭露，呈透镜体，厚度Lo03.00m,平均厚度1.76m,顶面埋深4.006.50m。深灰色，软流塑，含有机质及砂粒，局部夹可塑粉质黏土。标贯试验10次，实测击数为210击，平均3.5击；取上试样4件，3件淤泥质,1件淤泥。其主要物理力学性质指标统计见下表。统计指标天然人然孔隙液性压缩压缩有机后直接快剪（固结快剪）及项目含水量重度系数模量含量比指数内摩擦Y1-2!：Wu凝聚力地层序号及名言(%)(kNm,)eIL(MPaT)
10、(MPa)(%)C (kPa)角（度）平均值2-2淤泥质土42.617.61.1541.020. 7603.013. 13）砂夹卯石（层号2-3）：全场地分布，厚度1.509.50m,平均厚度4.91m,顶面埋深2.0014.80m灰白色，饱和，梢密为主，夹较多黏粒。标贯试验147次，实测击数为1114击，平均值12.7击。取土试样46件，42件为圆砾，4件均卵石。4）粉膜黏土（层号2-4）：局部分布，仅于钻孔DLZK6,DLZKlO,DLZK17,DLZK18,DLZK20,DLZK21,DLZK22,DLZK31,DLZK33,DLZK34,DLZK35,DLZK36,DLZK37,DLZ
11、K38,DLZK50,DLZK5L共16个钻孔有揭露，呈透镜体，厚度0.705.60m,平均厚度2.29m,顶面埋深0.008.50m.灰黄色，可塑，局部软塑，含少量砂粒，偶含有机质，土质较均匀，干强度较好。标贯试验16次，实测击数为712击，平均值8.7击；取土试样9件，7件粉质黏土，2件黏土。其主要物理力学性质指标统计见下表：4.3.1不良地质经沿线工程地质调绘并结合钻探资料分析，勘察路段沿线无大型断裂、岩溶、滑坡、地下洞穴、泥石流等不良地质。亦无发现埋藏的河道、沟浜、墓穴等对工程不利的埋藏物。4.3 .2特殊性岩土本区段揭露的特殊性岩土为：1）人工填土：主要由建筑垃圾、黏性土组成，沿线填
12、土基本未经压实，较松软，成分较杂，性质不均匀，受压固结后会产生较大沉降。作为边坡土体受冲刷易失稳。2）软土：场区局部发育软土一一淤泥质土，零星分布于低洼塘湖区，仅于钻孔DLZK23,DLZK59,DLZK60,DLZK65,DLZK66,DLZK67,DLZK69,DLZK70,DLZK76,DLZK77,QLZK2共11个钻孔有揭露，呈透镜体，厚度LOO-3.OOm,平均厚度1.76m,顶面埋深4.006.50m0该层具有含水量高、透水性差、压缩性高、抗剪强度低、承载力低等特点，具触变性、蠕变性，受压易固结产生较大沉降。3）风化岩士：沿线下伏基岩主耍为花岗岩，主要由可塑、硬塑残积土、全强风化
13、岩组成，其多呈硬塑、坚硬土状，压缩性中等、低，工程性质较好。但由于其具有亲水矿物，水稳性差，遇水易软化，甚至崩解，作为路基浸水后大大降低其承载力，而作为边坡土体则受水冲刷易坍塌，造成水土流失。4.4 水文地周条件4.4.1 地表水勘察沿线主要地表水为河涌、水田，位于向阳村，一般水深0.205nu4.4.2 地下水场地地基土中，人工填土为弱透水层，粉质黏土、淤泥质土为微透水层，冲积砾夹卵石为强透水层，残积土、全风化岩为弱透水层，强、中风化岩为弱、中等透水层。场地地下水按性质及赋存方式不同可分为两层地下水：1）第四系孔隙水主要赋存于第四系冲积粗砾砂层中，以潜水为主，局部具承压性，其补给源为流溪河河
14、水下渗补给为主。3346击，平均仅38.6击：取土试样I件，其主要物理力学性质指标统计见下表：统计指标及项目地层序号及名春、天然含水量（%）天然度.Y(kNmj)孔隙比e液性指数IL压缩系数3-2(MPa1)压缩模量R（MPa）直接快剪（饱和快剪）凝聚力C（kPa）内摩擦角6（度）平均值标?(L57全风化花岗岩31.418.30.9240.600.11046937.216.22）强风化花岗岩（层号4-2）：分布较广泛，于钻孔DLZK74,QLZKl,QLZK2,QLZKl7,QLZK18,QLZK19,QLZK20,QLZK21,QLZK22,QLZK23,QLZK24,QLZK25共12个钻孔有揭露，揭露厚度0.7019.10m,顶面埋深6.0026.20m（标高8.2345.99m）。灰褐色，岩石风化较强烈，裂隙极发育，岩体
