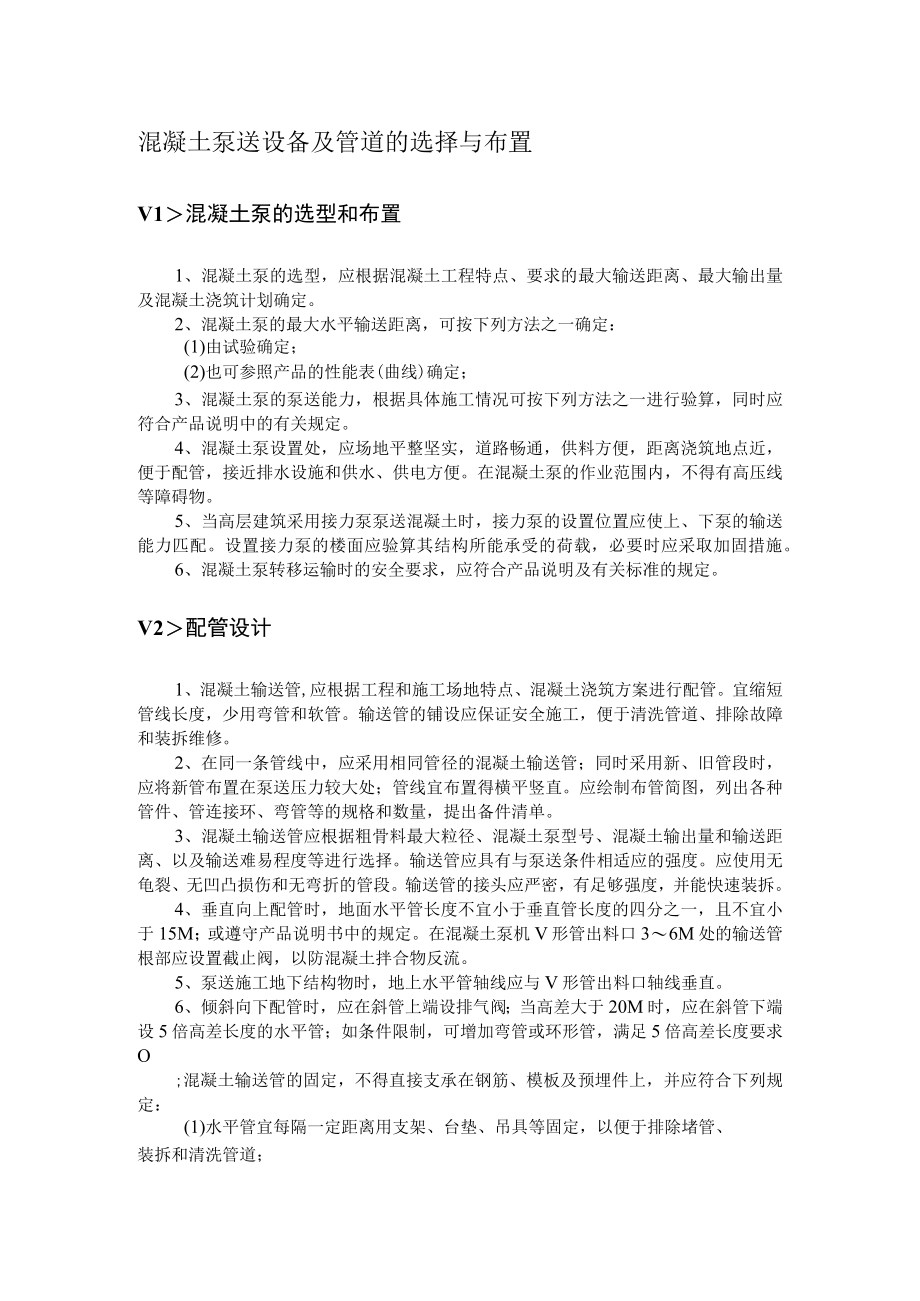

1、混凝土泵送设备及管道的选择与布置V1混凝土泵的选型和布置1、混凝土泵的选型，应根据混凝土工程特点、要求的最大输送距离、最大输出量及混凝土浇筑计划确定。2、混凝土泵的最大水平输送距离，可按下列方法之一确定：(1)由试验确定；(2)也可参照产品的性能表(曲线)确定；3、混凝土泵的泵送能力，根据具体施工情况可按下列方法之一进行验算，同时应符合产品说明中的有关规定。4、混凝土泵设置处，应场地平整坚实，道路畅通，供料方便，距离浇筑地点近，便于配管，接近排水设施和供水、供电方便。在混凝土泵的作业范围内，不得有高压线等障碍物。5、当高层建筑采用接力泵泵送混凝土时，接力泵的设置位置应使上、下泵的输送能力匹配。
2、设置接力泵的楼面应验算其结构所能承受的荷载，必要时应采取加固措施。6、混凝土泵转移运输时的安全要求，应符合产品说明及有关标准的规定。V2配管设计1、混凝土输送管,应根据工程和施工场地特点、混凝土浇筑方案进行配管。宜缩短管线长度，少用弯管和软管。输送管的铺设应保证安全施工，便于清洗管道、排除故障和装拆维修。2、在同一条管线中，应采用相同管径的混凝土输送管；同时采用新、旧管段时，应将新管布置在泵送压力较大处；管线宜布置得横平竖直。应绘制布管简图，列出各种管件、管连接环、弯管等的规格和数量，提出备件清单。3、混凝土输送管应根据粗骨料最大粒径、混凝土泵型号、混凝土输出量和输送距离、以及输送难易程度等进
3、行选择。输送管应具有与泵送条件相适应的强度。应使用无龟裂、无凹凸损伤和无弯折的管段。输送管的接头应严密，有足够强度，并能快速装拆。4、垂直向上配管时，地面水平管长度不宜小于垂直管长度的四分之一，且不宜小于15M；或遵守产品说明书中的规定。在混凝土泵机V形管出料口36M处的输送管根部应设置截止阀，以防混凝土拌合物反流。5、泵送施工地下结构物时，地上水平管轴线应与V形管出料口轴线垂直。6、倾斜向下配管时，应在斜管上端设排气阀；当高差大于20M时，应在斜管下端设5倍高差长度的水平管；如条件限制，可增加弯管或环形管，满足5倍高差长度要求O;混凝土输送管的固定，不得直接支承在钢筋、模板及预埋件上，并应符

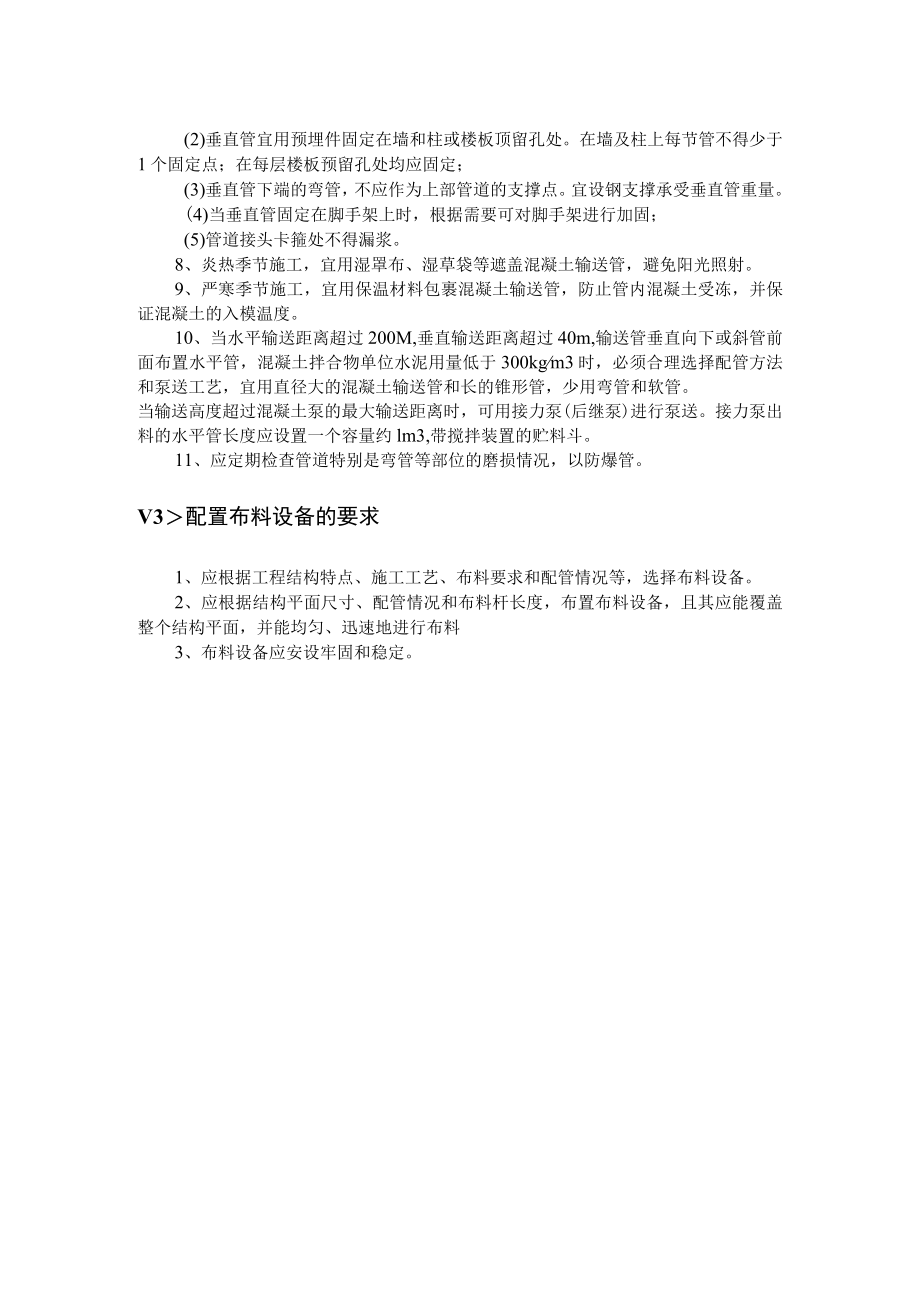

4、合下列规定：(1)水平管宜每隔一定距离用支架、台垫、吊具等固定，以便于排除堵管、装拆和清洗管道；(2)垂直管宜用预埋件固定在墙和柱或楼板顶留孔处。在墙及柱上每节管不得少于1个固定点；在每层楼板预留孔处均应固定；(3)垂直管下端的弯管，不应作为上部管道的支撑点。宜设钢支撑承受垂直管重量。(4)当垂直管固定在脚手架上时，根据需要可对脚手架进行加固；(5)管道接头卡箍处不得漏浆。8、炎热季节施工，宜用湿罩布、湿草袋等遮盖混凝土输送管，避免阳光照射。9、严寒季节施工，宜用保温材料包裹混凝土输送管，防止管内混凝土受冻，并保证混凝土的入模温度。10、当水平输送距离超过200M,垂直输送距离超过40m,输送管垂直向下或斜管前面布置水平管，混凝土拌合物单位水泥用量低于300kgm3时，必须合理选择配管方法和泵送工艺，宜用直径大的混凝土输送管和长的锥形管，少用弯管和软管。当输送高度超过混凝土泵的最大输送距离时，可用接力泵(后继泵)进行泵送。接力泵出料的水平管长度应设置一个容量约lm3,带搅拌装置的贮料斗。11、应定期检查管道特别是弯管等部位的磨损情况，以防爆管。V3配置布料设备的要求1、应根据工程结构特点、施工工艺、布料要求和配管情况等，选择布料设备。2、应根据结构平面尺寸、配管情况和布料杆长度，布置布料设备，且其应能覆盖整个结构平面，并能均匀、迅速地进行布料3、布料设备应安设牢固和稳定。
