1、清溪园区拓展区新增lkm2排污管网工程施工图设计说明1 .工程概况1.1 工程名器清溪园区拓展区新增lkn2排污管网工程。1.2 工程地点1.3 项目背景清溪镇地处北纬29C,东经107tC,位于涪陵区东北部,属于重庆五大功能分区中的城市发展新区。清溪缜北面与涪陵区南沱镇接壤,西依江北办事处,东面与罗云乡相邻,南靠江东办事处。辖区内南北宽7公里,东西长13公里,幅员面积79.33平方公里,是涪陵东北部重要的物资集散地,也是涪陵通往湖北等地的主要交通要道。与土地坡乡合并后,清溪镇现辖9个行政村,78个农业社,1个社区居委(祥合居委)。2012年,总人口3.8万人,其中城镇人口12876人,农村劳

2、动力18648人,城镇就业人口5736人。镇政府设在双龙村。目前清溪镇工业园区已完成相关规划设计,部分场地已平整,但未配套建设污水干管,同时大朗园区二期已经准备开工建设,为了解决解决大朗二期板块及其他相邻板块的污水排放、收集问题,满足入园企业的相关需求,为园区招商引资提供条件,需要对园区的污水管道提前进行规划、设计、施工。因此,本项目建设必要性十分充分且迫切。1.4 工程规模本项目清溪园区拓展区新增Ikm2排污管网工程包括新建d400mm.d500mn,d600mm埋地污水管道分别为167m、145m、3393m,DN600架空钢管227.5m及dl000顶管施工230.5mo1.5 建设范图

3、根据业主建设周期安排,新建污水管道起点为南沱互通高速出入口,终点为现状清溪镇工业园区污水处理厂上游污水管,本项目仅对该片区生活污水管网进行设计。2 .设计规范及依据2.1 设计依据(1)建设方与我公司签订的设计合同;(2)清溪园区拓展区新增Ikm2排污管网工程初步设计(重庆华筑建筑设计集团有限公司2021年10月);(3)关于清溪园区拓展区新增Ikm2排污管网工程初步设计的批复(涪住建发(2021)242号);(4)城镇污水处理提质增效三年行动方案(20192021年)(建城201952号)J(5)重庆市涪陵区城乡总体规划(2015-2030年);(6)重庆市涪陵区中心城区排水专项规划(201

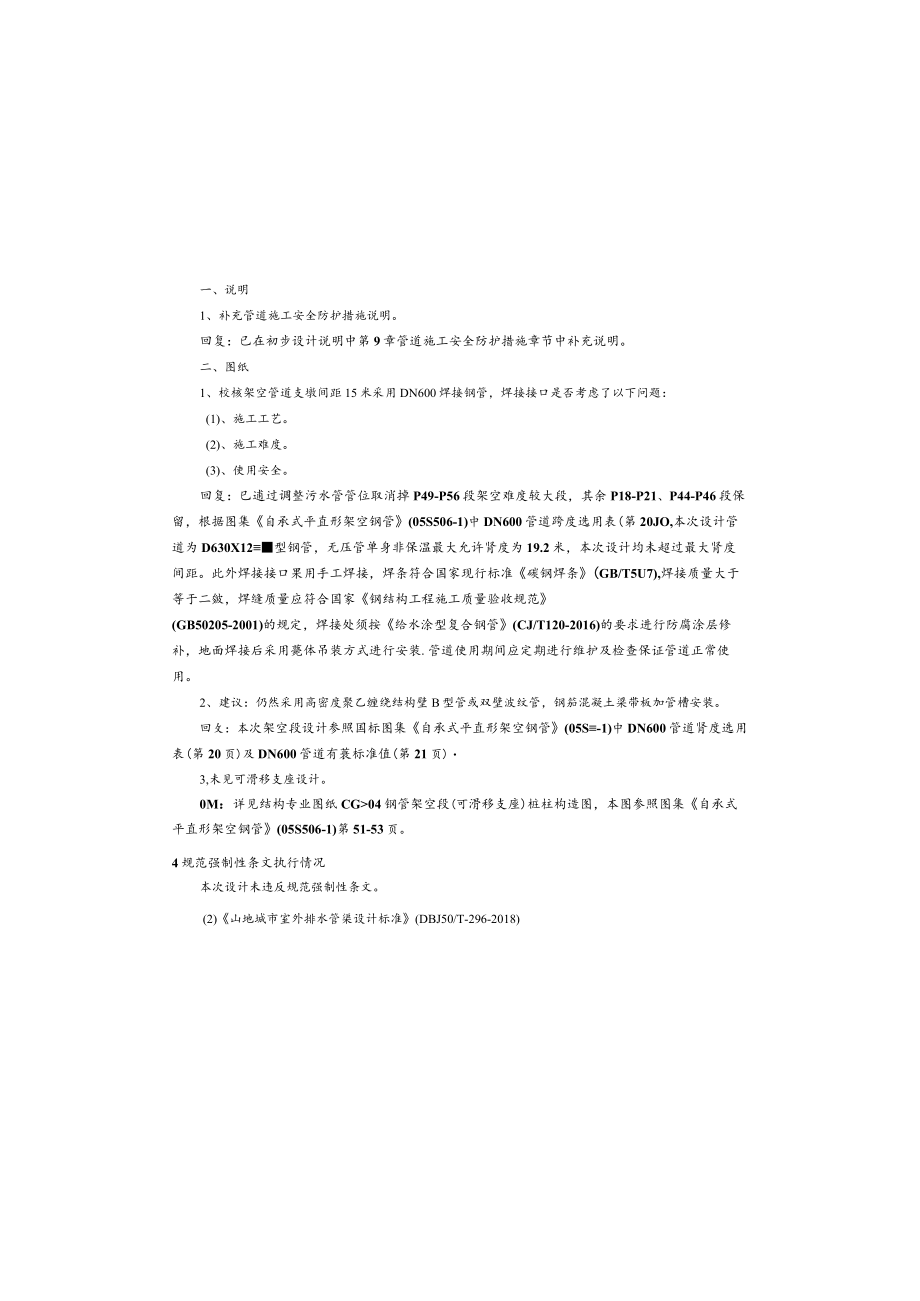

4、1-2020年):(7)重庆市涪陵区清溪镇总体规划(2013-2020)(2017修改);(8)涪丰路道路竣工图:(9)涪陵区建委及业主单位相关领导提供的设计要求及建议;(10)建设方提供的1:500现场地形图:(H)清溪园区柘展区新增Ikm2排污管网工程勘察报告(重庆大恒工程设计有限公司2021.10);(12)现场踏勘资料;2. 2设计采用的规范标准(1)室外排水设计标准(GB50014-2021)一、说明1、补充管道施工安全防护措施说明。回复:已在初步设计说明中第9章管道施工安全防护措施章节中补充说明。二、图纸1、校核架空管道支墩间距15米采用DN600焊接钢管,焊接接口是否考虑了以下问

5、题:(1)、施工工艺。(2)、施工难度。(3)、使用安全。回复:巳逋过调整污水管管位取消掉P49-P56段架空难度较大段,其余P18-P21、P44-P46段保留,根据图集自承式平直形架空钢管(05S506-1)中DN600管道跨度选用表(第20JO,本次设计管道为D630X12型钢管,无压管单身非保温最大允许肾度为19.2米,本次设计均未超过最大肾度间距。此外焊接接口果用手工焊接,焊条符合国家现行标准碳钢焊条(GB/T5U7),焊接质量大于等于二皴,焊缝质量应符合国家钢结构工程施工质量验收规范(GB50205-2001)的规定,焊接处须按给水涂型复合钢管(CJ/T120-2016)的要求进行

6、防腐涂层修补,地面焊接后采用薨体吊装方式进行安装.管道使用期间应定期进行维护及检查保证管道正常使用。2、建议:仍然采用高密度聚乙缠绕结构壁B型管或双壁波纹管,钢笳混凝土梁带板加管槽安装。回攵:本次架空段设计参照国标图集自承式平直形架空钢管(05S-1)中DN600管道肾度选用表(第20页)及DN600管道有蓑标准值(第21页)3,未见可滑移支座设计。0M:详见结构专业图纸CG04钢管架空段(可滑移支座)桩柱构造图,本图参照图集自承式平直形架空钢管(05S506-1)第51-53页。4规范强制性条文执行情况本次设计未违反规范强制性条文。(2)山地城市室外排水管渠设计标准(DBJ50/T-296-

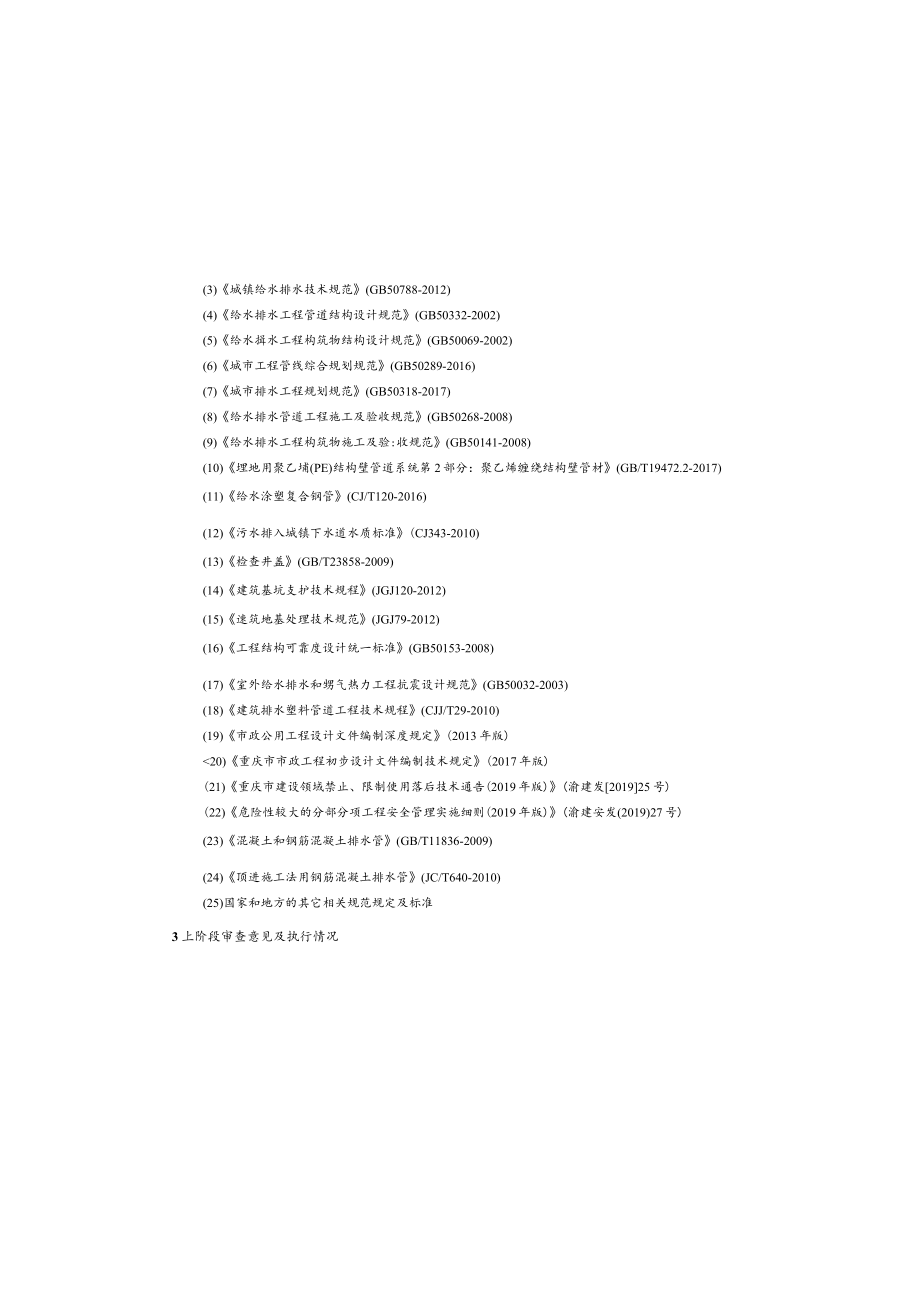

7、2018)(3)城镇给水排水技术规范(GB50788-2012)(4)给水排水工程管道结构设计规范(GB50332-2002)(5)给水揖水工程构筑物结构设计规范(GB50069-2002)(6)城市工程管线综合规划规范(GB50289-2016)(7)城市排水工程规划规范(GB50318-2017)(8)给水排水管道工程施工及验收规范(GB50268-2008)(9)给水排水工程构筑物施工及验:收规范(GB50141-2008)(10)埋地用聚乙埔(PE)结构壁管道系统第2部分:聚乙烯缠绕结构壁管材(GB/T19472.2-2017)(11)给水涂塑复合钢管(CJ/T120-2016)(12

8、)污水排入城镇下水道水质标准(CJ343-2010)(13)检查井盖(GB/T23858-2009)(14)建筑基坑支护技术规程(JGJ120-2012)(15)速筑地基处理技术规范(JGJ79-2012)(16)工程结构可靠度设计统一标准(GB50153-2008)(17)室外给水排水和甥气热力工程抗震设计规范(GB50032-2003)(18)建筑排水塑料管道工程技术规程(CJJ/T29-2010)(19)市政公用工程设计文件编制深度规定(2013年版)20)重庆市市政工程初步设计文件编制技术规定(2017年版)(21)重庆市建设领域禁止、限制使用落后技术通告(2019年版)(渝建发201

9、925号)(22)危险性较大的分部分项工程安全管理实施细则(2019年版)(渝建安发(2019)27号)(23)混凝土和钢筋混凝土排水管(GB/T11836-2009)(24)顶进施工法用钢筋混凝土排水管(JC/T640-2010)(25)国家和地方的其它相关规范规定及标准3上阶段审查意见及执行情况2 .城市排水管道设计以相关规划及规范为依据。3 .排水管网设计应满足地区经济和社会长远发展的需要,同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计,井能适应片区建设需要,考虑分期实施的可能性。4 .新建排水管网充分考虑区域排水现状及地块建设的情况,结合地块建设规划,在排水管道断面、平面

10、布置、高程布置上适应功能的需要和接入的可能性、便利性。5 .排水管网设计注意技术性与经济性相结合。尊重事实,在满足设计标准的前提下,尽量考虑利用现有管网体系和排水设施,并将其整合以发挥功能。6 .排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊,在考虑经济性的同时预留足镭的空间,为管线综合提供条件。7 .设计选材在不断总结科研和工程实践的基础上,既考虑技术发展的趋势,积极推动新技术、新工艺、新材料的应用,同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。6.2设计标准及基本参数设计年限本工程为新建区域永久性市政排水工程,排水系统规模均按规划进行设计。排水体制本

11、工程排水体制采用雨、污水分流制,雨、污水管网分别自成体系。设计规模污水按城市综合污水量标准(城市踪合用水量标准的90%)和规划人口进行计算,规划人口按控制性详细规划指标。基本设计参数最大控制设计流速:Vtnax=6ms;最小流速:污水管道Vmin=O.60m/s。污水管道按非满流设计,其最大设计充满度按下表:表污水管道最大设计充满度管径或裳商(MD)最大设计充满度5排水工程现状及规划5.1 排水现状目前清溪镇工业园区已完成相关规划设计,部分场地已平整,但未配套建设污水干管,同时大朗园区二期已经准备开工建设,为了解决大朗二期板块及其他相邻板块的污水排放、收集问题,满足入园企业的相关需求,为园区招

12、商引资提供条件,需要对园区的污水管道提前进行规划、设计、施工。现状涪丰路甫部建有工业污水厂及水厂配套污水收集管道。图2为清溪镇土地利用规划,高速路沿线南北两侧规划工业园区,目前部分园区已完成场地平整,但并未建设污水管道。图3为该区域排水规划,在高速路及涪丰路沿线规划建设DN500-DN600污水管道,本次设计污水管道基本与规划相符。图1.清溪镇现状管网图5.2 排水规划根据重庆市涪陵区清溪镇总体规划(2017-2020),工业片区内的污水(包括生活污水和工业污水),根据其污染程度和特征污染物类型的不同,采用不同的污水处理方案。规划新建一座污水处理中心,用地规模为7.89公顷,该中心作为工业片区

13、污水处理设施的集中用地。可以生物降解的有毒废水和性质类似城镇污水的有机废水,统一由一座工业污水处理厂进行处理,其设计处理规模取3万立方米/日;而含有重金属、放射性物质、高浓度酚、氨废水及不能生物降解的有毒废水需另单独设置污水处理厂,统一布置在污水处理中心。图2,清溪镇土地利用规划图3.区域排水规划6.污水管网设计6.1 设计原则L严格执行雨水、污水分流的揖水体制;总变化系数工2.72.42.12.01.91.81.61.5排水管道水力计算:Q=XV式中:Q一污水干管设计流量,m3s;A一水流过水断面面积,m2;V流速,m/s;v=leb水力计算采用谢才曼宁公式:式中:V流速,m/s;R水力半径

14、,m;I一水力坡降;n一管材粗糙系数,塑料管n=0.010,钢管n=0.012,钢筋混凝土管n=0.014;控制管段水力计算如下表所示。非控制管段实际过流能力均大于控制管段,且大于不淤流速(0.6ms)O表旱季污水管水力计算表管段编号服务面积(hm2)旱季设计流*(Ls)设计管段起迄管校D(mm)坡度i()充满度流速V(m/s)W-IW-137112.1997.8160030.331.26根据水力计算,本次设计污水管管径d600即满足使用要求。6.5污水管雨季流量校核根据室外排水设计标准(GB50014-2021)4.1.12要求,雨季设计流量可以是旱季流量的3-8倍,本次校核取4.4倍旱季流

15、量进行校核。1)雨季污水管水力计算校核控制管段水力计算校核如下表所示,雨季污水管道可按满流进行校核。雨季污水管水力计算校核表设计管段I服务面积I雨季设I管径I坡度IMI过流能力I2003000.553504500.65500-9000.70210000.75本工程排水管道均采用管顶平接,顶管采用水面平接。6.3 污水量预测根据建设单位关于清溪园区拓展区新增Ikm2排污管网工程污水收集范围说明,本次设计厂区内污水主要为生活污水,厂区内工业污水采用全循环用水。故本次设计污水管道主要为工业园区内生活污水排放管道,根据重庆市涪陵区清溪镇总体规划(2017-2020)(修编),结合建设单位现场调研资料,工业园区主要为铝制品生产及仓储物流等工业用地,工业园区内工业用地共计112.19公顷,人口约为1.
