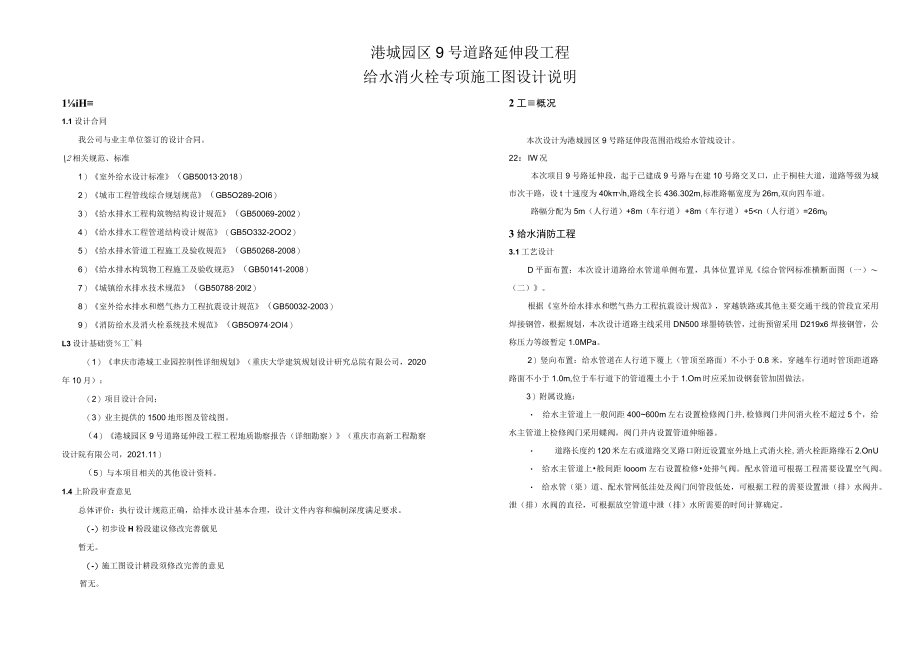

1、港城园区9号道路延伸段工程给水消火栓专项施工图设计说明1iH1.1设计合同我公司与业主单位签订的设计合同。2相关规范、标准1）室外给水设计标准（GB500132018）2）城市工程管线综合规划规范（GB5O289-2OI6）3）给水排水工程构筑物结构设计规范（GB50069-2002）4）给水排水工程管道结构设计规范（GB5O332-2OO2）5）给水排水管道工程施工及验收规范（GB50268-2008）6）给水排水构筑物工程施工及验收规范（GB50141-2008）7）城镇给水排水技术规范（GB5078820l2）8）室外给水排水和燃气热力工程抗震设计规范（GB50032-2003）9）消防
2、给水及消火栓系统技术规范（GB5O9742OI4）L3设计基础资工料（1）聿庆市港城工业园控制性详细规划（重庆大学建筑规划设计研究总院有限公司，2020年10月）：（2）项目设计合同；（3）业主提供的1500地形图及管线图。（4）港城园区9号道路延伸段工程工程地质勘察报告（详细勘察）（重庆市高新工程勘察设计院有限公司，2021.11）（5）与本项目相关的其他设计资料。1.4上阶段审查意见总体评价：执行设计规范正确，给排水设计基本合理，设计文件内容和编制深度满足要求。（-）初步设H粉段建议修改完善僦见暂无。（-）施工图设计耕段须修改完善的意见暂无。2工概况本次设计为港城园区9号路延伸段范围沿线给

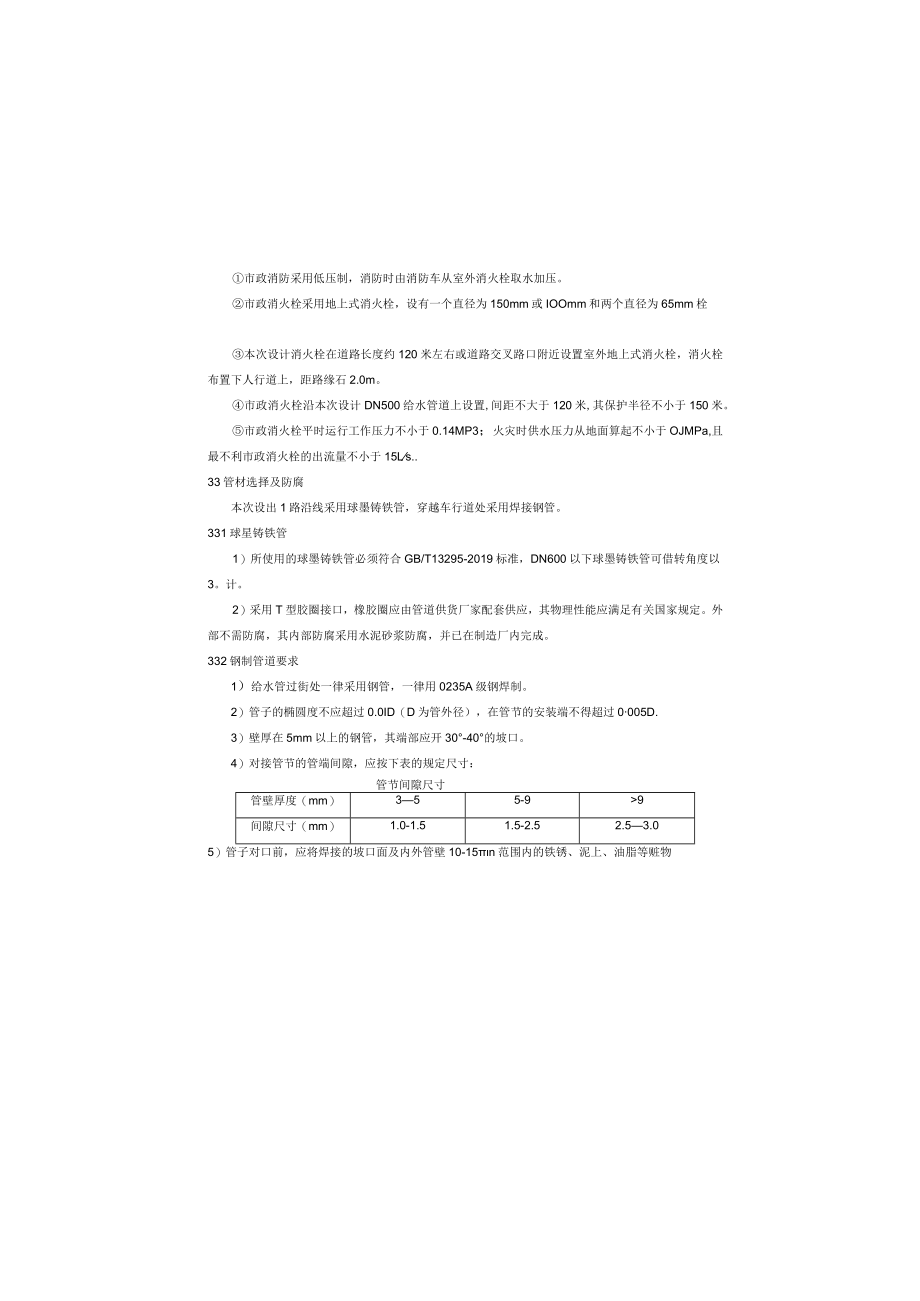

3、水管线设计。22：IW况本次项目9号路延伸段，起于已建成9号路与在建10号路交叉口，止于桐桂大道，道路等级为城市次干路，设t十速度为40kh,路线全长436.302m,标准路幅宽度为26m,双向四车道。路幅分配为5m（人行道）+8m（车行道）+8m（车行道）+59间隙尺寸（mm）1.0-1.51.5-2.52.53.05）管子对口前，应将焊接的坡口面及内外管壁10-15n范围内的铁锈、泥上、油脂等赃物8)在施工前，应要求供货方进行技术示范性的操作。主要管道的防腐应作漆膜厚度电火花及绝缘检查。3.4间门井、排气井、排泥湿井D阀门井设置 管道检修阀门的设置不超过600m，采用蝶阀，阀门井内设置管道
4、伸缩器。 管道上的蝶他、排气阀等均做检查井及井盖，各种阀门检查井、排气阀检查井、泄水阀检查井、检查井的做法均详见07MSlOl市政给水管道工程及附屈设施，消火栓参照国标图集13S201室外消火栓及消防水鹤安装O 阀门井等位于球化带内井盖高出地面20cm,位于铺砌地面时与地面相平。2)设计荷载按建筑结构荷载规范(GB50009-2012)、给水排水工程管道结构设计规范(GB50332-2002)和给水排水工程埋地钢管管道结构设计规范(CECS141:2002)等规范要求取值。3)主要建筑材料要求所有建筑材料必须有相应的出厂合格证，并按国家有关规范进行必要的试验和检测，满足要求后方可在本工程中使用
5、。 水泥：宜采用不低于425号的普通硅酸盐低耐冰泥。 混凝土：混凝土骨料宜采用非碱活性骨料。如混凝土骨料为碱活性骨料时，则混凝土中含碱量不应超过2.lKgm5t. 普通钢筋：采用符合GB149922007国家标准的盘钢，HRB400(D)钢筋采用20MnSi热车W纹钢筋，HPB3(X)钢筋采用Q235热轧圆钢筋。 焊条：对于HRB400钢筋采用T500型焊条，对于HPB300钢筋采用E4303型焊条。36管道试压1)管道施工完毕后，必须严格按照规范对管道进行水压试验及冲洗消毒。严禁用阀门作试压件。 管道试压前日应充分浸泡，水压试验充水浸泡时间为24小时。 水压试验长度不宜大于IOOO米，水压试
6、验压力应符合给水排水管道工程施工及验收规范(GB50268-2008)表9.2.10-1之规定。管材种类工作压力P(MPa)试验压力(MPa)钢管PPH).5,且不小于0.9球一铸快管I05I2P 管道分段试压合格后应对整条管道进行冲洗消毒。管道第一次冲洗应用清洁水冲洗至出水口水样浊度应小于3NTU,冲洗流速应大于lms 管道第二次冲洗应在第一次冲洗后，用有效氯浓度不低于20mgl的清洁水浸泡24可时后，再用清洁水进行第二次冲洗至水质化验合格为止。 )上建施工时应特别注意施工场地及基坑排水。 )DN500以上管槽开挖为管径加0.8米，DN500以下管槽开挖为管径加0.5米，双管采用共用管槽，双
7、管净距为0.4米。 )管槽回填应先用素土夯填至管背以上0.5米后才能用土石混合夯填至原标高。 )管道安装完毕后回填土前应按规范进行外观、断面及接口严密性检查，待试压合格，冲洗、消毒后方能回填通水。 )在曲管(平面竖向转角较大处下端)、三通、四通和阀门处均设置支墩，详参照柔性接口给水管道支墩(10S505)执行。7)其他未尽事宜，参照给排水管道工程施工及验收规范)(GB50268-2008)执行。4WI4.1 管道放线本工程给水放线按检查井表或平面图严格放线，检查井坐标点为主线管道轴线投影与检查井横轴线交点。42&M核设计要求在施工放线时首先发核上下游现状管渠的位置、标高、断面尺寸等，若与设计有
8、不符之处，必须立即通知设计单位研究处理。43沟帧挖管道及构筑物沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:01.5控制(详见管道开挖断面图)，如果现场条件不允许，必须采取加支撑等措施。管顶填方高度不大于2m时，可按道路密实度要求回填到路基标高后，再开挖管槽施工管道。管顶填方大于2m时，应按道路密实度要求回填至管顶以上L5m后，再开挖管槽施工管道：且管道基槽应超挖0.2m,再回填0.2m厚的砂卵石或级配碎石，最后施工管道基础。管道施工回填压实后，再分层回填压实至设计路面高程。当开挖沟槽基础为岩石时，槽底应超挖200mm,采用砂砾石回填至设计高程后，再施工管道工程中间验收和竣工验收必须严格按照国家及地方管理相关法规、规定程序进行。需要设计单位参加验收的分部工程，应在该分部工程按设计要求完成后，下道工序未进行之前及时通知设计单位。验收前施工单位应事先准备好必须的相关图表等技术资料，并有业主代表、监理、质监及相关部门共同参与进行。6其它I）施工过程中如果发现综合管线与其他市政管线发生冲突，请及时通知设计单位处理。2）实施前应请各管线单位确认给水压力等级，确认无误后方可施工。3）本说明及设计图中
