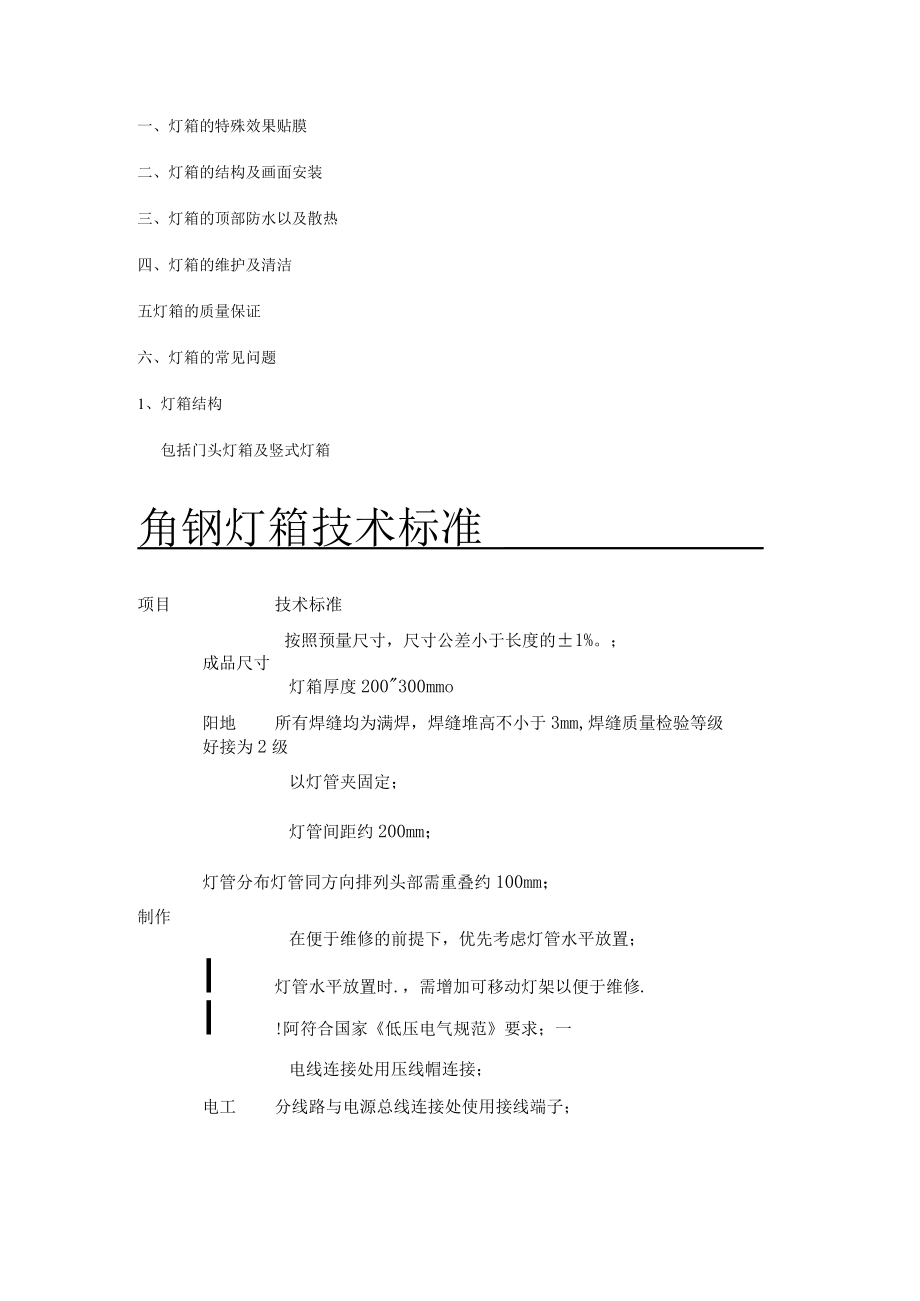

1、一、灯箱的特殊效果贴膜二、灯箱的结构及画面安装三、灯箱的顶部防水以及散热四、灯箱的维护及清洁五灯箱的质量保证六、灯箱的常见问题1、灯箱结构包括门头灯箱及竖式灯箱角钢灯箱技术标准项目技术标准按照预量尺寸，尺寸公差小于长度的1%。；成品尺寸灯箱厚度200300mmo阳地所有焊缝均为满焊，焊缝堆高不小于3mm,焊缝质量检验等级好接为2级以灯管夹固定；灯管间距约200mm；灯管分布灯管同方向排列头部需重叠约100mm；制作在便于维修的前提下，优先考虑灯管水平放置；I灯管水平放置时.，需增加可移动灯架以便于维修.I!阿符合国家低压电气规范要求；一电线连接处用压线帽连接；电工分线路与电源总线连接处使用接线

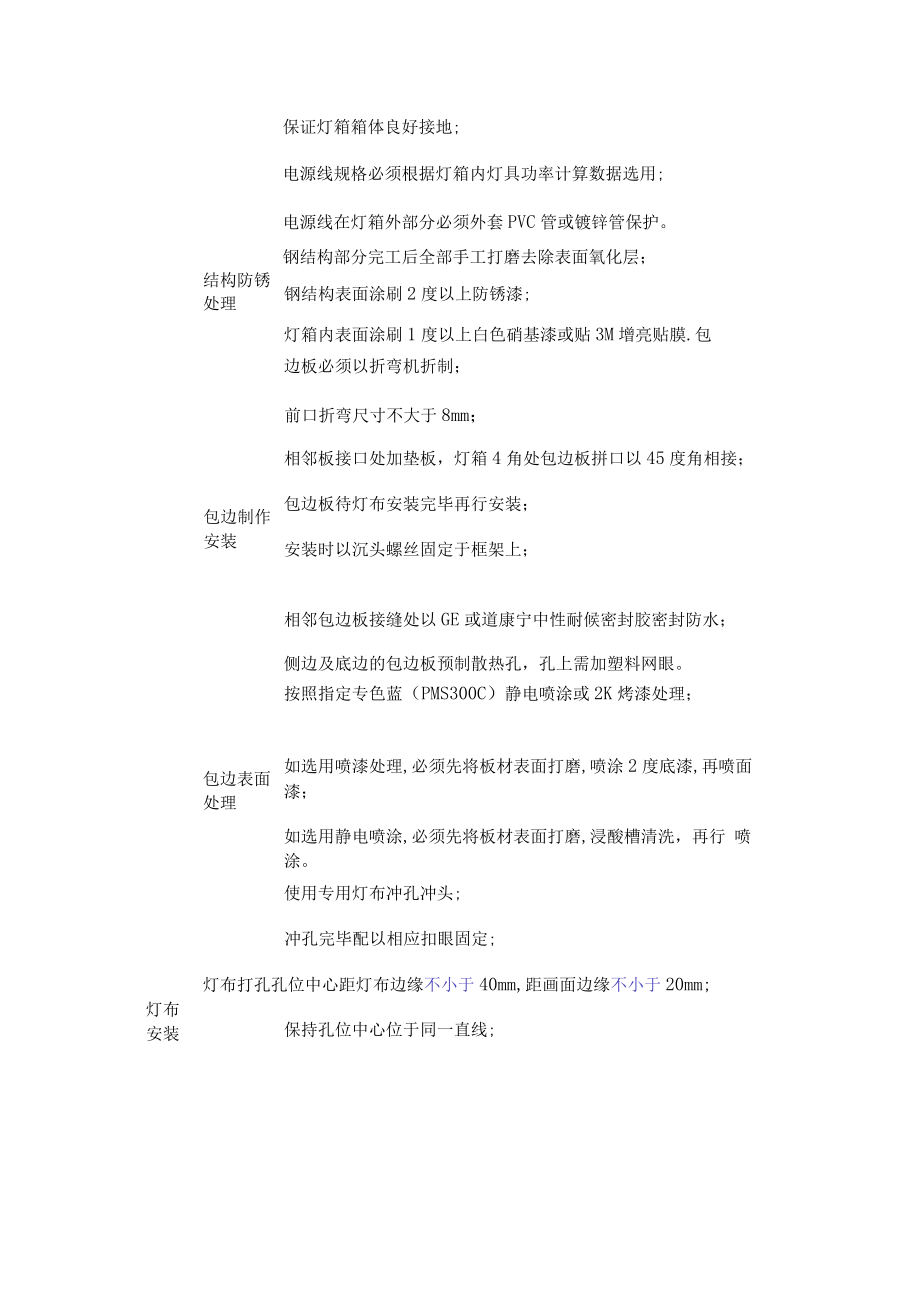

2、端子；电源线出灯箱处用橡胶护圈保护；保证灯箱箱体良好接地;电源线规格必须根据灯箱内灯具功率计算数据选用;电源线在灯箱外部分必须外套PVC管或镀锌管保护。钢结构部分完工后全部手工打磨去除表面氧化层；结构防锈处理钢结构表面涂刷2度以上防锈漆;包边制作安装包边表面处理灯箱内表面涂刷1度以上白色硝基漆或贴3M增亮贴膜.包边板必须以折弯机折制；前口折弯尺寸不大于8mm；相邻板接口处加垫板，灯箱4角处包边板拼口以45度角相接；包边板待灯布安装完毕再行安装；安装时以沉头螺丝固定于框架上；相邻包边板接缝处以GE或道康宁中性耐候密封胶密封防水；侧边及底边的包边板预制散热孔，孔上需加塑料网眼。按照指定专色蓝（PM
3、S300C）静电喷涂或2K烤漆处理；如选用喷漆处理,必须先将板材表面打磨,喷涂2度底漆,再喷面漆；如选用静电喷涂,必须先将板材表面打磨,浸酸槽清洗，再行 喷涂。使用专用灯布冲孔冲头;冲孔完毕配以相应扣眼固定;灯布打孔孔位中心距灯布边缘不小于40mm,距画面边缘不小于20mm;灯布安装保持孔位中心位于同一直线;灯布重包装相邻孔位中心间距小于150mmo灯布画面如经检查或打孔后，需要搬运或存放，必须用原包装材料按原包装方式重新包装；画面向外卷在纸筒内芯上。用扎带临时固定定位；用尼龙绳绷紧固定，不可用扎带作为固定件；绷紧安装示绷紧后必须保证表面平整，无皱痕，转角处无明显阴影；完工画面符合Vl要求.二
4、、灯箱的结构及安装灯箱结构制作的验收标准：灯箱结构的制作1）灯箱主体结构：为灯箱的主要框架，决定灯箱的外观形状、牢固程度、重量及结构耐久性等方面。）灯箱的辅助结构：为灯箱的次要结构框架，主要用于固定镇流器、电容及灯箱布等。本次工程灯箱辅助结构主要使用15*15*L2方钢，与灯箱主体结构的连接方式为焊接.3）灯箱的功能构件:为满足灯箱维修方便的要求而特别设置的角型构件，用于固定可抽取的反光板。其主要材料为1。5mm厚冷轧板折弯成型。灯箱主体结构、灯箱辅助结构、功能构件等框架结构在焊接完毕后，应去除焊渣并人工打磨除锈,至少涂刷两遍防锈漆后，喷涂白色硝基漆。焊接：选用J422焊条，满焊，焊缝堆高不小
5、于3mm,焊接后打磨焊缝，手工除锈，涂刷两遍以上防锈漆后喷涂一遍白色硝基漆。4）灯箱的电路结构：为灯箱的电气部分之一。主线、辅线均应采用GB阻燃铜线,线径应满足负载要求。且排布线路必须采用阻燃线槽。）灯箱的电路结构：灯箱需具备镇流器、电容、接线端子等元件以及外置的电表、漏电保护开关、电子时控装置等元件.外置元件的放置位置应配合实际情况而定，室内外均可，安装于室外时需做好配电箱的防水.5）灯箱的灯具排布：a。灯管的排列间距为200250n（4050cmLEF）,b.灯管距灯箱布距离应大于150mm。c.电线必须为阻燃型。灯管以灯管夹固定于灯箱内框架上。灯管应尽量横排。do相临两排灯管头部必须搭接
6、7-10cm。o电线连接采用压线帽连接，总线与分线路连接采用接线端子。灯箱外部电源线必须套管（PVC或镀锌管）保护。灯箱电源线穿孔处用橡胶护圈保护。增亮贴膜的施工方法制作：贴覆增亮贴膜可使用干贴法，材料之间允许搭接.使用的材料如有保护膜（蓝色），应在施工结束后去除保护膜.113 -3 -1 142灯箱画面的安装:Z字形绑扎法进行固定绑扎示意图：）首先绷紧长度方向的两个角落（位置1）A）首先绷紧长度方向的两个角落（位置1）B）绷紧水平方向的两个角落（位置2）C）绷紧长度方向的其他位置（位置3）D）绷紧水平位置的中央部分（位置4）E）绷紧水平方向的其他位置灯箱扣板制作安装:灯箱扣板正面折弯尺寸为I
7、omn1。扣板材料为一般为1。5mm厚镀锌板烤漆处理D扣板为分段安装，每段长度为2m.2）扣板交接处采用对接形式,对接缝下应有防水/防漏光处理。3）扣板由钾钉固定于主体框架结构上，钏钉头部分点漆（处理）颜色同扣板烤漆部分。4）扣板连接处、扣板与防水连接处均应用中性密封胶作防水处理。当灯箱内部的灯管老化，亮度衰减到原来亮度的50%或已坏掉时，需进行灯具的维修及更换。维修更换的步骤为：1）取下上扣板或下扣板2）推拉活动式反光板3）维修或更换灯具验收项目质量要求（验收评定等级）检验方法得分权重框架使用材料选用仲或以上等边国标角钢，也可选用规格相同的钢方管（除前沿口用料外）。但为保证画面整观察和卷3体
8、照明效果，与画面接触部分的结构（前沿口）必须使角钢反焊。尺测量框架焊缝的处理所有焊接必须为满焊，焊缝堆高不小于3mm.焊后应去除焊渣。观察检查3扣板使用的材料扣板可选用Imm厚冷轧钢板或2mm厚铝板.机器观察和卷3折弯。折弯前口不大于8m。尺测量灯箱框架的尺寸（长、宽、厚）灯箱的长宽比例应符和Vl设计的要求。为使灯箱更加美观，其厚度一般不应大于30cm。尺寸公差小于长度的1%。卷尺测量33U灯箱制作工艺以及安装主要内容一、灯箱的特殊效果贴膜二、灯箱的结构及画面安装三、灯箱的顶部防水以及散热四、灯箱的维护及清洁五灯箱的质量保证六、灯箱的常见问题一、灯箱的特殊效果贴膜灯箱制作特殊效果贴膜。PPt二
9、、灯箱的结构及安装1、灯箱结构二、灯箱的结构及安装二、灯箱的结构及安装灯箱结构的制作1）灯箱主体结构：为灯箱的主要框架，决定灯箱的外观形状、牢固程度、重量及结构耐久性等方面。二、灯箱的结构及安装灯箱结构的制作灯箱主体结构前檐口使用角钢反焊，前檐口扣板折弯ICnb打灯后正面无阴影。二、灯箱的结构及安装二、灯箱的结构及安装2）灯箱的辅助结构：为灯箱的次要结构框架,主要用于固定镇流器、电容及灯箱布等。本次工程灯箱辅助结构主要使用15*15*1.2方钢,与灯箱主体结构的连接方式为焊接.二、灯箱的结构及安装3）灯箱的功能构件：为满足灯箱维修方便的要求而特别设置的角型构件，用于固定可抽取的反光板。其主要材
10、料为1。5mm厚冷轧板折弯成型。二、灯箱的结构及安装灯箱主体结构、灯箱辅助结构、功能构件等框架结构在焊接完毕后,应去除焊渣并人工打磨除锈，至少涂刷两遍防锈漆后,喷涂白色硝基漆。二、灯箱的结构及安装4）灯箱的电路结构：为灯箱的电气部分之一。主线、辅线均应采用GB阻燃铜线,线径应满足负载要求。且排布线路必须采用阻燃线槽。二、灯箱的结构及安装4）灯箱的电路结构：灯箱需具备镇流器、电容、接线端子等元件以及外置的电表、漏电保护开关、电子时控装置等元件。外置元件的放置位置应配合实际情况而定,室内外均可，安装于室外时需做好配电箱的防水。二、灯箱的结构及安装5）灯箱的灯具排布：a。灯管的排列间距为20025O
11、mnI（4050cmLEF）,bo灯管距灯箱布距离应大于150mm.c.电线必须为阻燃型。灯管以灯管夹固定于灯箱内框架上.灯管应尽量横排.d.相临两排灯管头部必须搭接7-10cmoe.电线连接采用压线帽连接，总线与分线路连接采用接线端子。灯箱外部电源线必须套管（PVC或镀锌管）保护.灯箱电源线穿孔处用橡胶护圈保护。二、灯箱的结构及安装画面的安装灯箱画面的安装：Z字形绑扎法进行固定绑扎示意图：灯箱的安装灯箱的吊装灯箱的固定灯箱的拼装灯箱扣角制作安装灯箱的吊装：灯箱采用人工四点分段吊装，每段灯箱为6米长。注意安装时不可碰坏原檐口结构及现场的任何设施.灯箱的固定根据现场不同，固定方式分为膨胀螺栓固定
