1、炉渣综合处理厂锤击管桩设计试桩要求1 .本厂房的设计地面标高为000,相当于绝对标高178.2米，厂房平面位置见总图。2 .本厂房地基基础设计等级为丙级，建筑结构的安全等级为二级，基础环境类别为二b类，建筑场地类别为II类。3 .基础采用锤击式预应力混凝土管桩。桩基设计等级为丙级。4 .管桩选用建筑标准图预应力混凝土管桩(10G409)中的预应力高强混凝土管桩PHC500AB125,单桩承载力特征值820kN,桩端持力层为强风化花岗岩，桩端阻力特征值400OkPa,进入持力层深度大于1米。试桩共三处，预应力管桩位置、桩顶标高及桩长等信息见下表，位置可根据现场情况作适当调整。桩基一览表编号位置桩

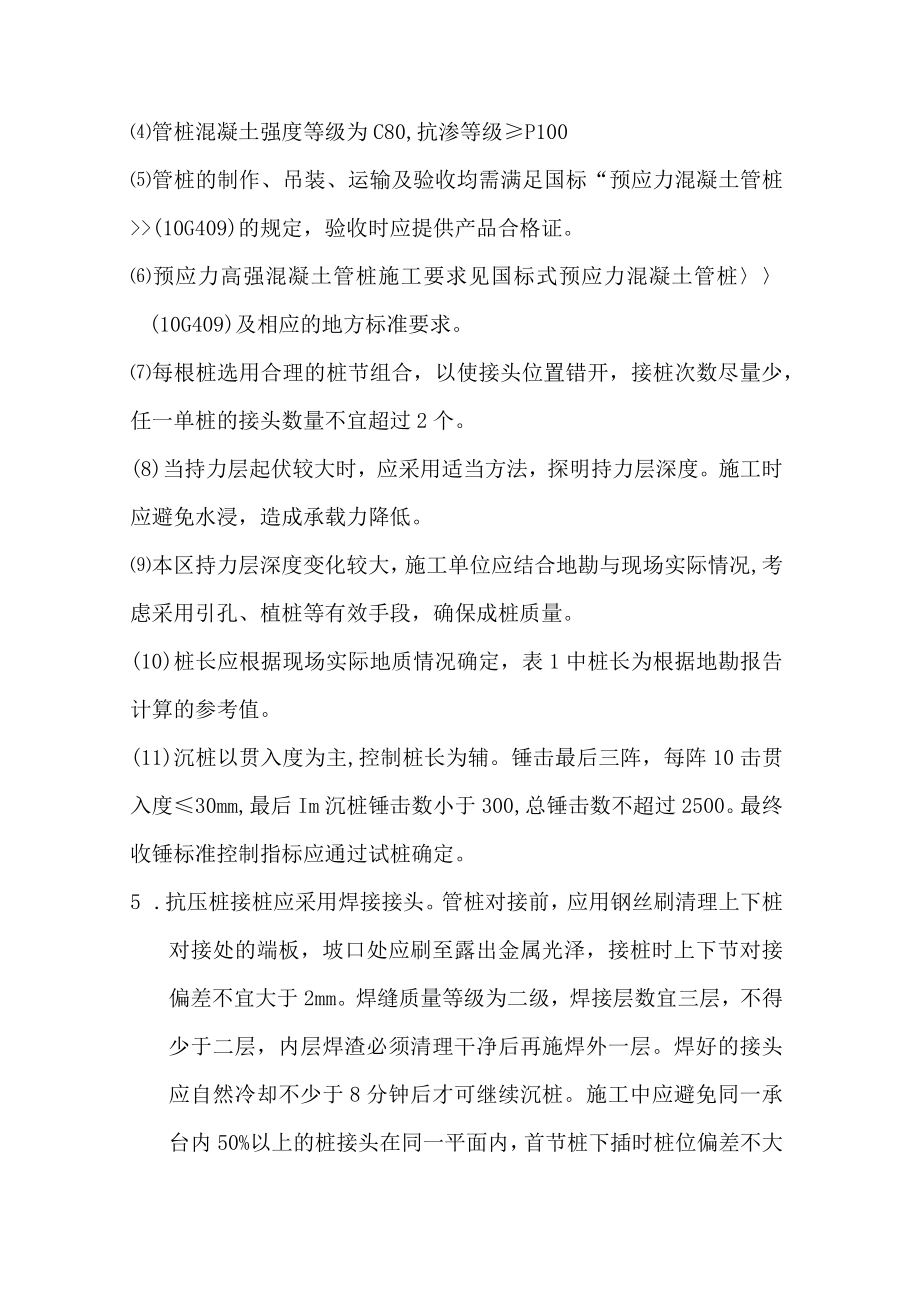

2、顶标高有效桩长备注1勘探点EK3附近-3.OOm28m2勘探点EK5附近-3.OOm24m3勘探点EK9附近-3.OOm29m注:所注桩长为根据地勘报告估算,施工时应采取适当措施,判定桩端持力层及埋深及桩长。桩有关施工要求详见国标预应力混凝土管桩(10G409)o桩尖选用十字闭口型钢桩尖，具体做法见预应力混凝土管桩(10G409)第37页。管桩混凝土强度等级为C80,抗渗等级P100管桩的制作、吊装、运输及验收均需满足国标“预应力混凝土管桩(10G409)的规定，验收时应提供产品合格证。预应力高强混凝土管桩施工要求见国标式预应力混凝土管桩(10G409)及相应的地方标准要求。每根桩选用合理的桩
3、节组合，以使接头位置错开，接桩次数尽量少，任一单桩的接头数量不宜超过2个。(8)当持力层起伏较大时，应采用适当方法，探明持力层深度。施工时应避免水浸，造成承载力降低。本区持力层深度变化较大，施工单位应结合地勘与现场实际情况,考虑采用引孔、植桩等有效手段，确保成桩质量。(10)桩长应根据现场实际地质情况确定，表1中桩长为根据地勘报告计算的参考值。(11)沉桩以贯入度为主,控制桩长为辅。锤击最后三阵，每阵10击贯入度30mm,最后Im沉桩锤击数小于300,总锤击数不超过2500。最终收锤标准控制指标应通过试桩确定。5 .抗压桩接桩应采用焊接接头。管桩对接前，应用钢丝刷清理上下桩对接处的端板，坡口处

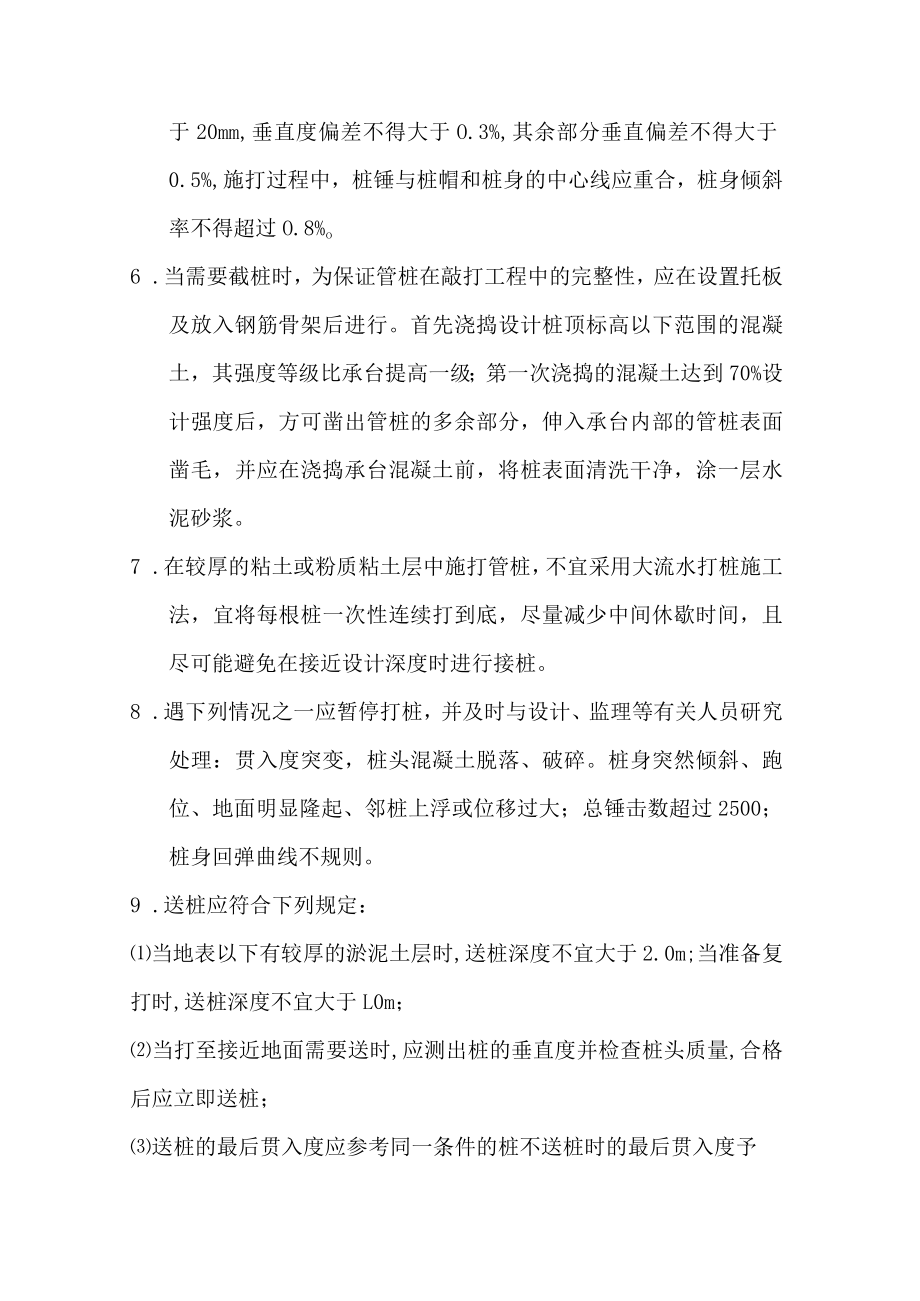

4、应刷至露出金属光泽，接桩时上下节对接偏差不宜大于2mm。焊缝质量等级为二级，焊接层数宜三层，不得少于二层，内层焊渣必须清理干净后再施焊外一层。焊好的接头应自然冷却不少于8分钟后才可继续沉桩。施工中应避免同一承台内50%以上的桩接头在同一平面内，首节桩下插时桩位偏差不大于20mm,垂直度偏差不得大于O.3%,其余部分垂直偏差不得大于0.5%,施打过程中，桩锤与桩帽和桩身的中心线应重合，桩身倾斜率不得超过O.8%o6 .当需要截桩时，为保证管桩在敲打工程中的完整性，应在设置托板及放入钢筋骨架后进行。首先浇捣设计桩顶标高以下范围的混凝土，其强度等级比承台提高一级；第一次浇捣的混凝土达到70%设计强度
5、后，方可凿出管桩的多余部分，伸入承台内部的管桩表面凿毛，并应在浇捣承台混凝土前，将桩表面清洗干净，涂一层水泥砂浆。7 .在较厚的粘土或粉质粘土层中施打管桩，不宜采用大流水打桩施工法，宜将每根桩一次性连续打到底，尽量减少中间休歇时间，且尽可能避免在接近设计深度时进行接桩。8 .遇下列情况之一应暂停打桩，并及时与设计、监理等有关人员研究处理：贯入度突变，桩头混凝土脱落、破碎。桩身突然倾斜、跑位、地面明显隆起、邻桩上浮或位移过大；总锤击数超过2500；桩身回弹曲线不规则。9 .送桩应符合下列规定：当地表以下有较厚的淤泥土层时,送桩深度不宜大于2.0m;当准备复打时,送桩深度不宜大于L0m；当打至接近
6、地面需要送时,应测出桩的垂直度并检查桩头质量,合格后应立即送桩；送桩的最后贯入度应参考同一条件的桩不送桩时的最后贯入度予以修正；（4）当地表以下没有淤泥土层，同时桩端持力层项面埋深标高基本一致,且持力层厚度不小于4m,或持力层上面有较厚的全风化岩层、硬塑坚硬粘土层或中密密实砂土层时,送桩深度可适当加大,但不宜大于6.Omo10 .打桩的最后贯入度应在下列条件下测量：桩头完好无损；柴油锤跳动正常；桩锤、桩帽、送桩器及桩身中心线重合、桩帽衬垫厚度等正常，打桩结束前立即测定。11 .施工中应有详实的施工记录，记录每根沉桩的全过程，若发现情况异常（包括桩倾斜、断桩、油压表压力不稳定等）或与实际地质情况
7、不符，应及时通知设计人员研究解决。施工过程应注意监测桩顶标高，发现桩上涌时应予复打。12 .施工必须编制施工组织设计，尤其对机械设备的选用，沉桩的施工技术方案及程序应有详尽的表达与阐述，该施工组织设计应有相关责任部门审批。13 .为确保沉桩的施工质量，必须严格按照相关桩基施工的技术规范和技术政策，相关通用图集的施工要求以及本工程施工图说明进行施工监理和验收。14 .施工时应采取切实可靠的防护措施（挖防护沟等），合理的施工流程，合适的沉桩速度，保证场地周围既有建筑物、道路、地下管线等设施的安全，必要时应做好对邻近建筑物和道路管线的变形监测工作。15 .其它未尽事宜详见建筑地基基础设计规范(GB50007-2011)、建筑桩基技术规范(JGJ94-2008)、国标10G409、预应力混凝土管桩技术规程(JGJ/T406-2017)、建筑地基基础检测规范(DBJI5-60-2019)、锤击式预应力混凝土管桩基础技术规程(DBJ/T15-22-2008)等相关规范。
