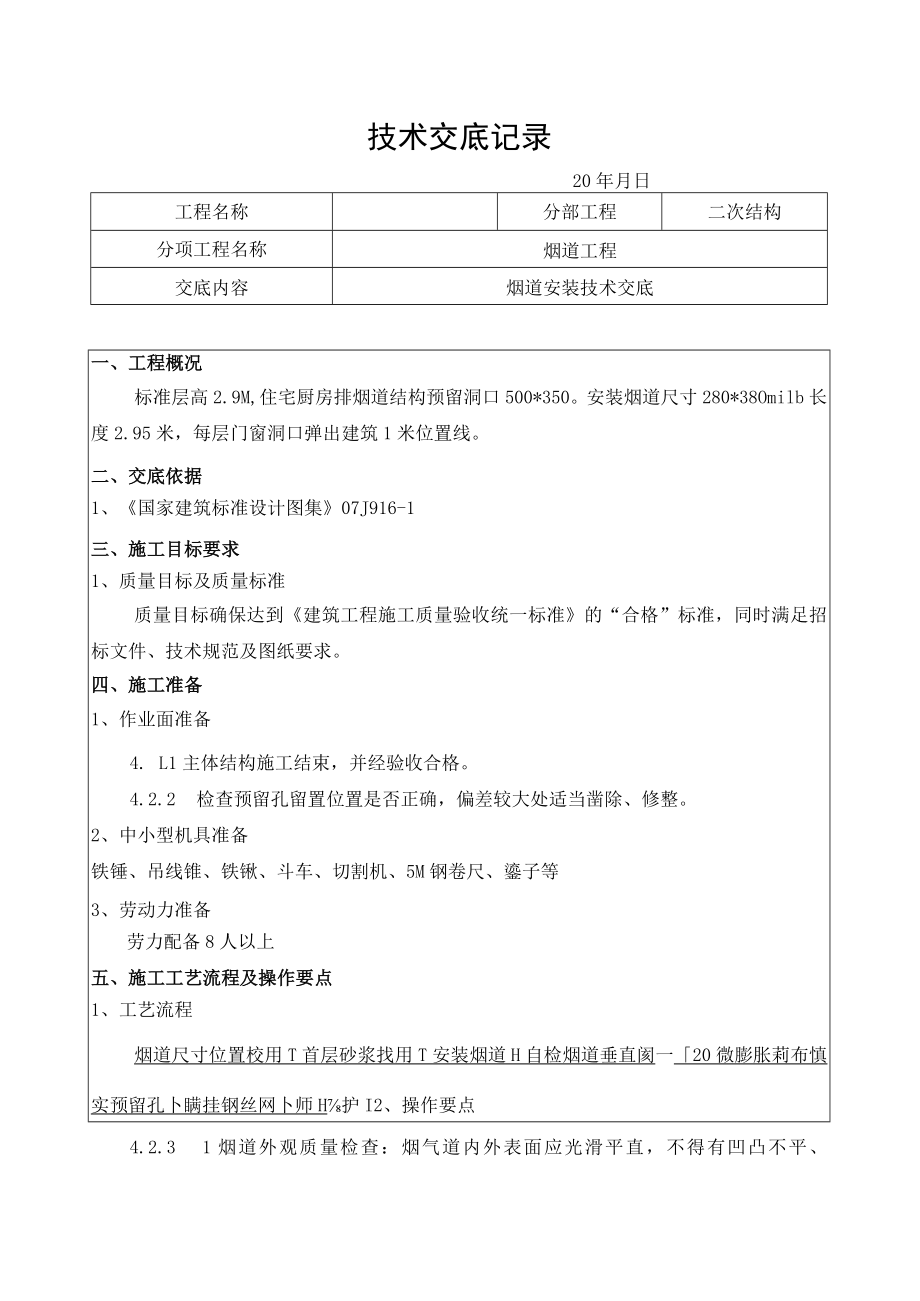

1、技术交底记录20年月日工程名称分部工程二次结构分项工程名称烟道工程交底内容烟道安装技术交底一、工程概况标准层高2.9M,住宅厨房排烟道结构预留洞口500*350。安装烟道尺寸280*38Omilb长度2.95米，每层门窗洞口弹出建筑1米位置线。二、交底依据1、国家建筑标准设计图集07J916-1三、施工目标要求1、质量目标及质量标准质量目标确保达到建筑工程施工质量验收统一标准的“合格”标准，同时满足招标文件、技术规范及图纸要求。四、施工准备1、作业面准备4. L1主体结构施工结束，并经验收合格。4.2.2 检查预留孔留置位置是否正确，偏差较大处适当凿除、修整。2、中小型机具准备铁锤、吊线锥、铁
2、锹、斗车、切割机、5M钢卷尺、鎏子等3、劳动力准备劳力配备8人以上五、施工工艺流程及操作要点1、工艺流程烟道尺寸位置校用T首层砂浆找用T安装烟道H自检烟道垂直阂一20微膨胀莉布慎实预留孔卜瞒挂钢丝网卜师H护I2、操作要点4.2.3 1烟道外观质量检查：烟气道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝、透明缝，烟道中隔板不得有缝隙。4.2.2 烟道尺寸允许偏差：烟气道两端部平面应方正，截面对角线误差W3mm,壁厚W2mm,侧向弯曲W4mm,长度误差W4mm,并不得有扭曲现象。4.2.3 烟气道安装应在工程管道安装完毕之后，楼地面、墙面、平顶粉刷施工前进行。4.2.4 出屋面烟气道安装应在屋面

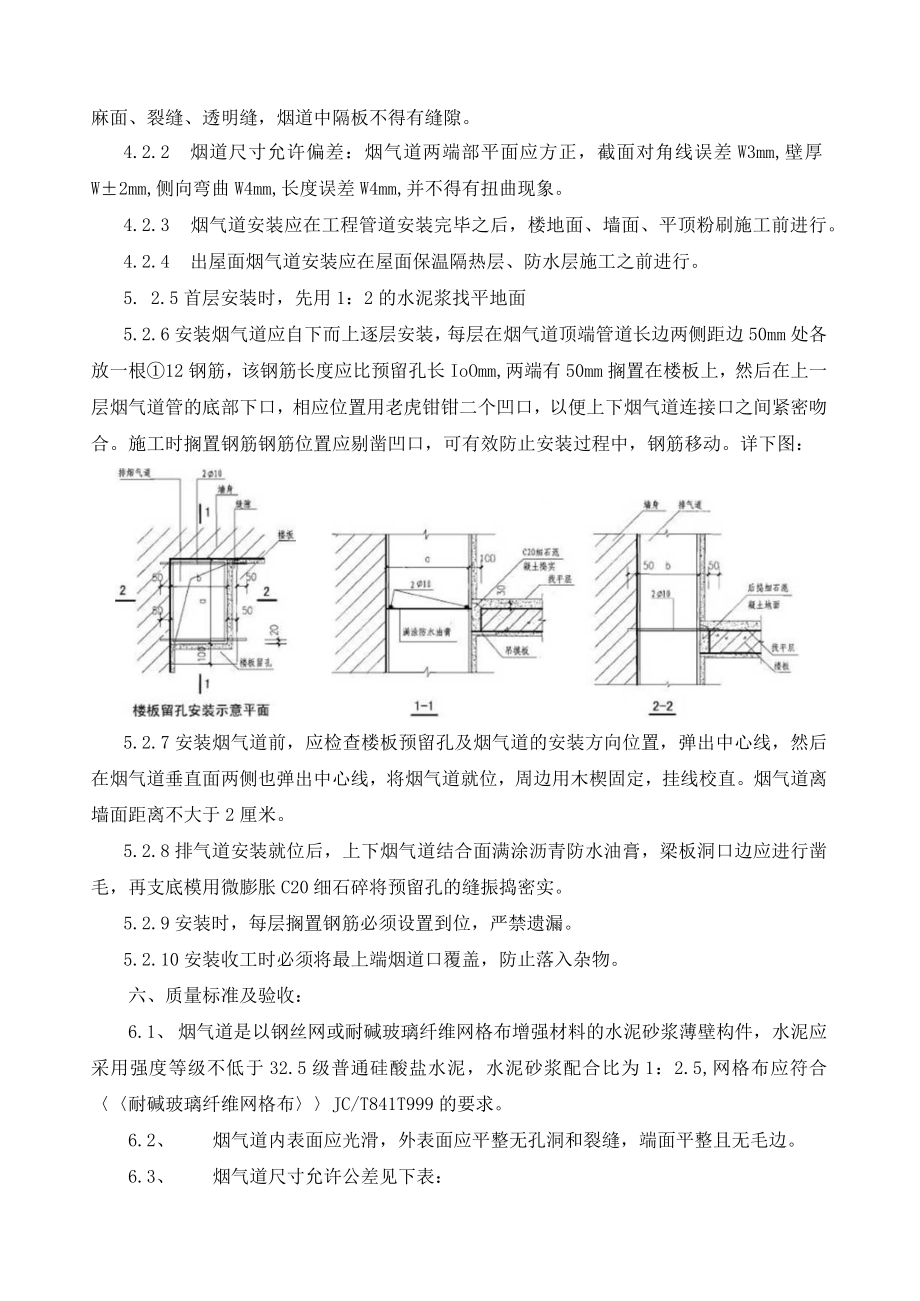

3、保温隔热层、防水层施工之前进行。5. 2.5首层安装时，先用1：2的水泥浆找平地面5.2.6安装烟气道应自下而上逐层安装，每层在烟气道顶端管道长边两侧距边50mm处各放一根12钢筋，该钢筋长度应比预留孔长IoOmm,两端有50mm搁置在楼板上，然后在上一层烟气道管的底部下口，相应位置用老虎钳钳二个凹口，以便上下烟气道连接口之间紧密吻合。施工时搁置钢筋钢筋位置应剔凿凹口，可有效防止安装过程中，钢筋移动。详下图：5.2.7安装烟气道前，应检查楼板预留孔及烟气道的安装方向位置，弹出中心线，然后在烟气道垂直面两侧也弹出中心线，将烟气道就位，周边用木楔固定，挂线校直。烟气道离墙面距离不大于2厘米。5.2

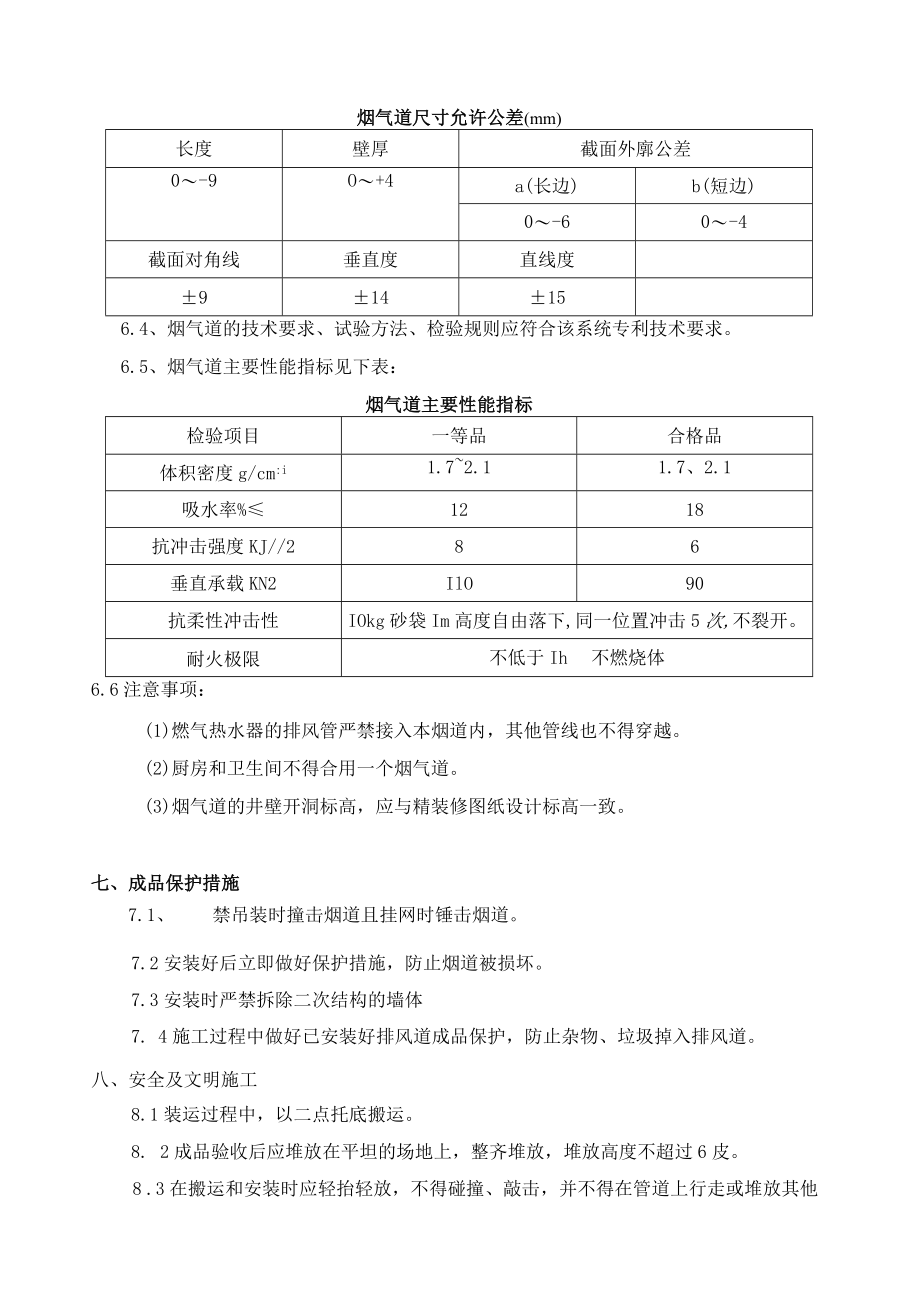

4、.8排气道安装就位后，上下烟气道结合面满涂沥青防水油膏，梁板洞口边应进行凿毛，再支底模用微膨胀C20细石碎将预留孔的缝振捣密实。5.2.9安装时，每层搁置钢筋必须设置到位，严禁遗漏。5.2.10安装收工时必须将最上端烟道口覆盖，防止落入杂物。六、质量标准及验收：6.1、 烟气道是以钢丝网或耐碱玻璃纤维网格布增强材料的水泥砂浆薄壁构件，水泥应采用强度等级不低于32.5级普通硅酸盐水泥，水泥砂浆配合比为1：2.5,网格布应符合耐碱玻璃纤维网格布JC/T841T999的要求。6.2、 烟气道内表面应光滑，外表面应平整无孔洞和裂缝，端面平整且无毛边。6.3、 烟气道尺寸允许公差见下表：烟气道尺寸允许公
5、差(mm)长度壁厚截面外廓公差0-9O+4a(长边)b(短边)0-60-4截面对角线垂直度直线度914156.4、烟气道的技术要求、试验方法、检验规则应符合该系统专利技术要求。6.5、烟气道主要性能指标见下表：烟气道主要性能指标检验项目一等品合格品体积密度g/cm:i1.72.11.7、2.1吸水率%1218抗冲击强度KJ/286垂直承载KN2IlO90抗柔性冲击性IOkg砂袋Im高度自由落下,同一位置冲击5次,不裂开。耐火极限不低于Ih不燃烧体6.6注意事项：(1)燃气热水器的排风管严禁接入本烟道内，其他管线也不得穿越。(2)厨房和卫生间不得合用一个烟气道。(3)烟气道的井壁开洞标高，应与精
6、装修图纸设计标高一致。七、成品保护措施7.1、 禁吊装时撞击烟道且挂网时锤击烟道。7.2安装好后立即做好保护措施，防止烟道被损坏。7.3安装时严禁拆除二次结构的墙体7. 4施工过程中做好已安装好排风道成品保护，防止杂物、垃圾掉入排风道。八、安全及文明施工8.1装运过程中，以二点托底搬运。8. 2成品验收后应堆放在平坦的场地上，整齐堆放，堆放高度不超过6皮。8 .3在搬运和安装时应轻抬轻放，不得碰撞、敲击，并不得在管道上行走或堆放其他重物。9 .4施工现场用电、机械设备等必须符合规范规定，并按要求经常进行检查，发现问题及时解决，确保施工安全。8. 5严禁酒后上班，严禁在施工现场抽烟8.6每个操作工人严格执行安全施工操作规程，新工人进入现场前要做好现场三级安全教育，必须戴安全帽。8. 7严格按要求做到“工完场清”。8. 8烟道应整齐堆放，并堆放在对施工面影响小、易运输的位置，并做好标识牌。8. 9烟道安装时上层洞口应用模板封盖，以防高空坠物。8.10未按技术交底施工，经检查有安全隐患的，项目部视情况处以罚款，并撤出施工现场。技术负责人交底人接受交底人
