《焊接工艺卡12-P11.docx》由会员分享，可在线阅读，更多相关《焊接工艺卡12-P11.docx（5页珍藏版）》请在第壹文秘上搜索。
1、焊接接头工艺卡项目名称：版次：01接头简图：焊接工艺程序焊接工艺卡编号EBDJX-561、环境要求图号环境温度(TC、湿度90%、风速：GTAW2ms,SMAW8ms接头名称对接接头风速过大时应搭设防风棚，下雨环境时无防护措施不得施焊接头编号2、焊前坡口清理：清理坡口范围20Inm内油污、水分、氧化物等，达到金属表面光泽焊接工艺评定报告编号Fe-4-l-G33.32-(GTAW+SMAW)V5GAV3、焊接要求：多层焊接，确保层间焊渣等污物清除干净后继续施焊；焊接接头应错开，接头处保证焊透、熔合y/,焊缝表面不允许有焊瘤、未焊满、裂纹、气孔、夹渣、咬边等缺陷；焊缝表面焊沈、飞溅等及时清理干净。
2、焊工持证项目FeII适用范围：材质为Pil管道对接接头焊接6,余高WL5、6,余高W2,错边W0.16且不应2母材Pll厚度nun20检验序号本厂锅检所第三方或用户/焊缝金属ER80S-G/TIG-1CM厚度mm3E5515-B2/R30717焊接位置IG层数道数焊接方法填充材料焊接电流电弧电压(V)焊接速度(cmmin)线能量(KJcm)施焊技术GTAW+SMW型号/牌号直径(mm)极性电流(A)预热温度CC)最低15011GTAWER80S-G/TIG-1CM2.5正接90-11010-154-8/道间温度CC)最高35021SMAWE5515-B2/R3073.2反接90-12020-2

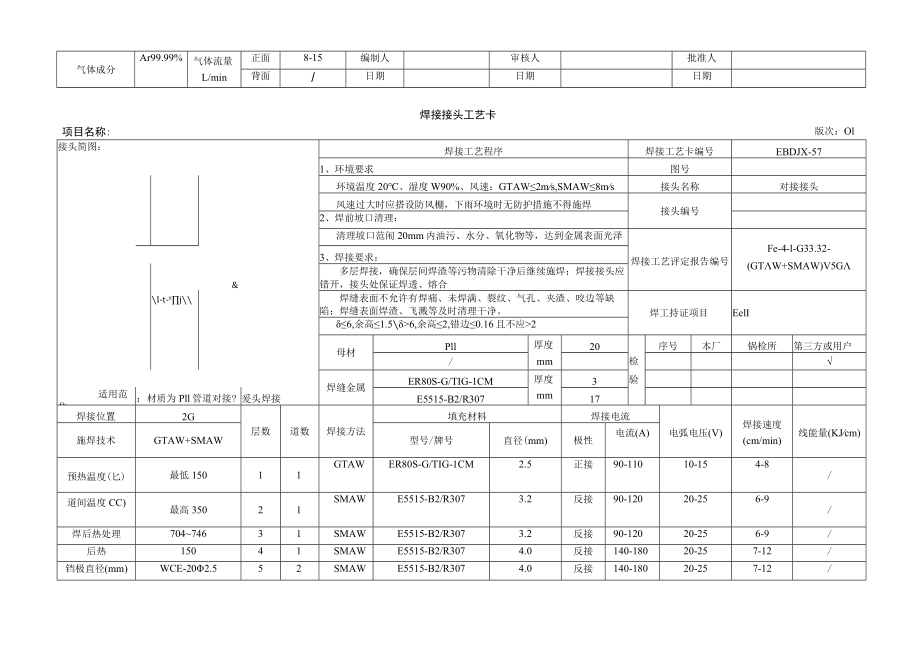

3、56-9/焊后热处理70474631SMAWE5515-B2/R3073.2反接90-12020-256-9/后热15041SMAWE5515-B2/R3074.0反接140-18020-257-12/鸽极直径(廊)WCE-202.552SMAWE5515-B2/R3074.0反接140-18020-257-12/喷嘴直径(Inm)1063SMAWE5515-B2/R3074.0反接140-18020-257-12/脉冲频率/脉宽比(%)/气体成分Ar99.99%气体流量L/min正面8-15编制人审核人批准人背面/日期日期日期接头简图：焊接工艺程序焊接工艺卡编号EBDJX-571、环境要求图
4、号环境温度20、湿度W90%、风速：GTAW2ms,SMAW8ms接头名称对接接头风速过大时应搭设防风棚，下雨环境时无防护措施不得施焊接头编号2、焊前坡口清理：清理坡口范闱20mm内油污、水分、氧化物等，达到金属表面光泽焊接工艺评定报告编号Fe-4-l-G33.32-(GTW+SMAW)V5G3、焊接要求：&多层焊接，确保层间焊渣等污物清除干净后继续施焊；焊接接头应错开，接头处保证焊透、熔合I-t-xj焊缝表面不允许有焊痛、未焊满、裂纹、气孔、夹渣、咬边等缺陷；焊缝表面焊渣、飞溅等及时清理干净。焊工持证项目EelI6,余高1.56,余高2,错边0.16且不应2母材Pll厚度mm20检验序号本厂
5、锅检所第三方或用户/焊缝金属ER80S-G/TIG-1CM厚度mm3适用范隹：材质为Pll管道对接?爰头焊接E5515-B2/R30717焊接位置2G层数道数焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)线能量(KJcm)施焊技术GTAW+SMAW型号/牌号直径(mm)极性电流(A)预热温度(匕)最低15011GTAWER80S-G/TIG-1CM2.5正接90-11010-154-8/道间温度CC)最高35021SMAWE5515-B2/R3073.2反接90-12020-256-9/焊后热处理70474631SMAWE5515-B2/R3073.2反接90-12020-25

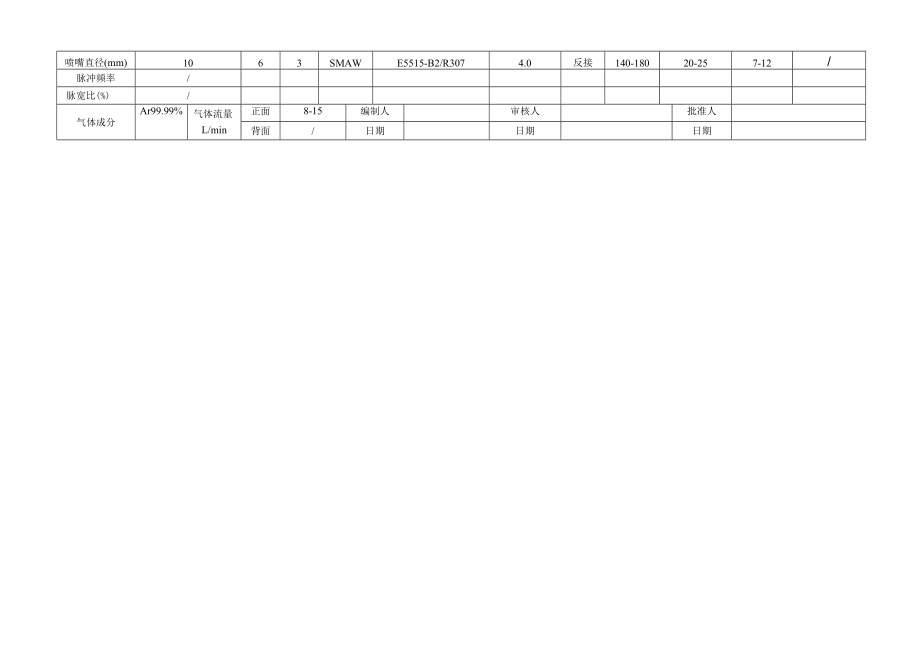

6、6-9/后热15041SMAWE5515-B2/R3074.0反接140-18020-257-12/铛极直径(mm)WCE-202.552SMAWE5515-B2/R3074.0反接140-18020-257-12/焊接接头工艺卡项目名称:版次：Ol喷嘴直径(mm)1063SMAWE5515-B2/R3074.0反接140-18020-257-12/脉冲频率/脉宽比(%)/气体成分Ar99.99%气体流量L/min正面8-15编制人审核人批准人背面/日期日期日期焊接接头工艺卡项目名称：版次：Ol接头简图：焊接工艺程序焊接工艺卡编号EBDJX-581、环境要求图号环境温度N(TC、湿度90%、风
7、速：GTAW2ms,SMAW8ms接头名称对接接头风速过大时应搭设防风棚，下雨环境时无防护措施不得施焊接头编号2、焊前坡口清理：清理坡口范围20Inm内油污、水分、氧化物等，达到金属表面光泽焊接工艺评定报告编号Fe-4-l-G33.32-(GTAW+SMAW)V5GAJSzZZ73、焊接要求：7多层焊接，确保层间焊渣等污物清除干净后继续施焊；焊接接头应错开，接头处保证焊透、熔合y/,焊缝表面不允许有焊瘤、未焊满、裂纹、气孔、夹渣、咬边等缺陷：焊缝表面焊渣、6溅等及时清理干净。焊工持证项目FeII适用范围：材质为Pu管道对接接头焊接6,余高WL5、6,余高W2,错边0.16且不应2母材Pll厚度
8、mm20检验序号本厂锅检所第三方或用户/焊缝金属ER80S-G/TIG-1CM厚度mm3E5515-B2/R30717焊接位置5G!六数道数焊接方法填充材料焊接电流电弧电压(V)焊接速度(cmmin)线能量(KJZcm)施焊技术GTAW+SMAW型号/牌号直径(mm)极性电流(A)预热温度CC)最低15011GTAWER80S-G/T1G-1CM2.5正接90-11010-154-8/道间温度(*C)最高35021SMAWE5515-B2/R3073.2反接90-12020-256-9/焊后热处理704-74631SMAWE5515-B2/R3073.2反接90-12020-256-9/后热15041SMAWE5515-B2/R3074.0反接140-18020-257-12/铐极直径(mm)WCE-202.552SMAWE5515-B2/R3074.0反接140-18020-257-12/喷嘴直径(mm)1063SMAWE5515-B2/R3074.0反接140-18020-257-12/脉冲频率/脉宽比(%)/气体成分Ar99.99%气体流量L/min正面8-15编制人审核人批准人背面/日期日期日期
