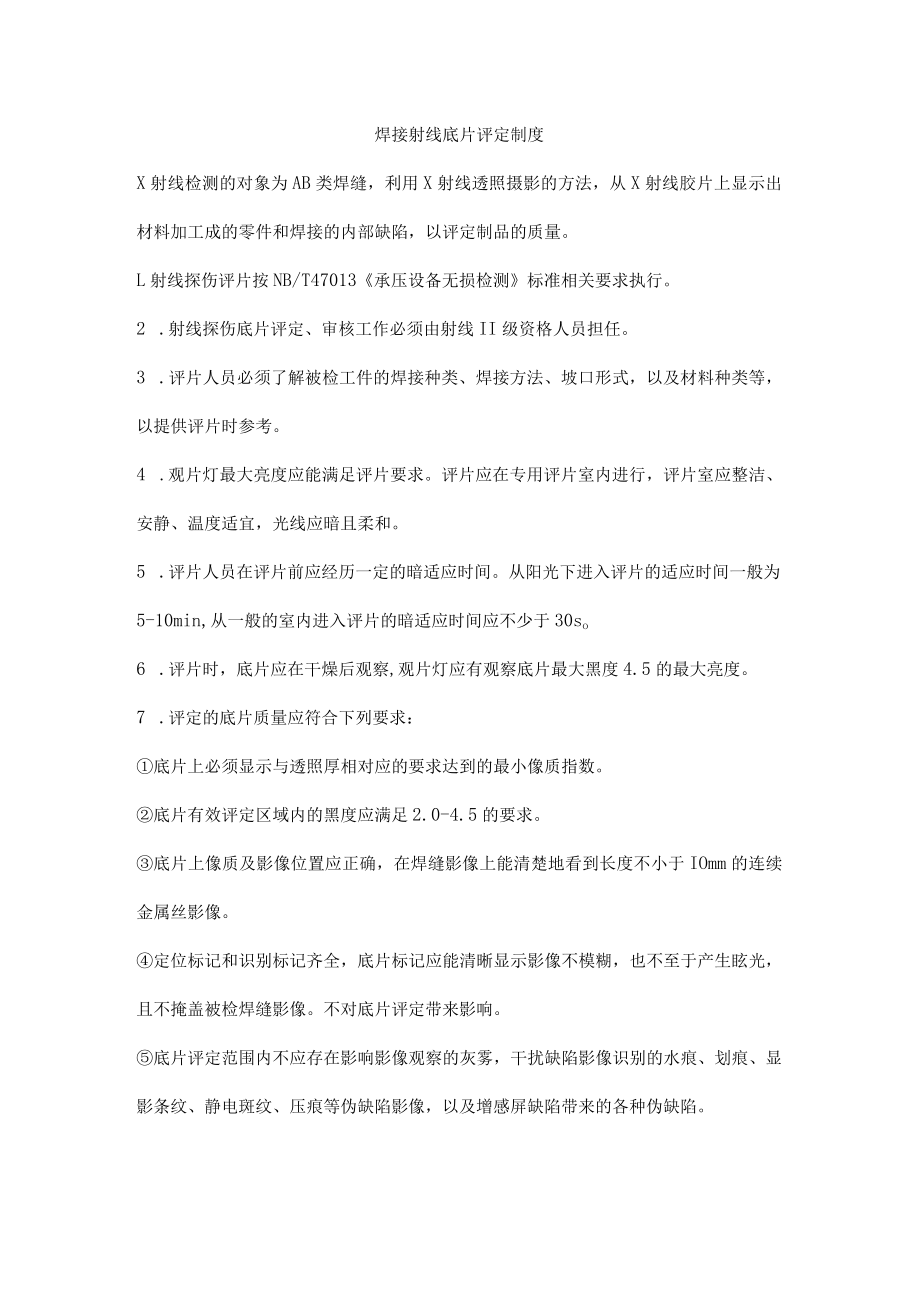

1、焊接射线底片评定制度X射线检测的对象为AB类焊缝，利用X射线透照摄影的方法，从X射线胶片上显示出材料加工成的零件和焊接的内部缺陷，以评定制品的质量。L射线探伤评片按NB/T47013承压设备无损检测标准相关要求执行。2 .射线探伤底片评定、审核工作必须由射线II级资格人员担任。3 .评片人员必须了解被检工件的焊接种类、焊接方法、坡口形式，以及材料种类等，以提供评片时参考。4 .观片灯最大亮度应能满足评片要求。评片应在专用评片室内进行，评片室应整洁、安静、温度适宜，光线应暗且柔和。5 .评片人员在评片前应经历一定的暗适应时间。从阳光下进入评片的适应时间一般为5-10min,从一般的室内进入评片的

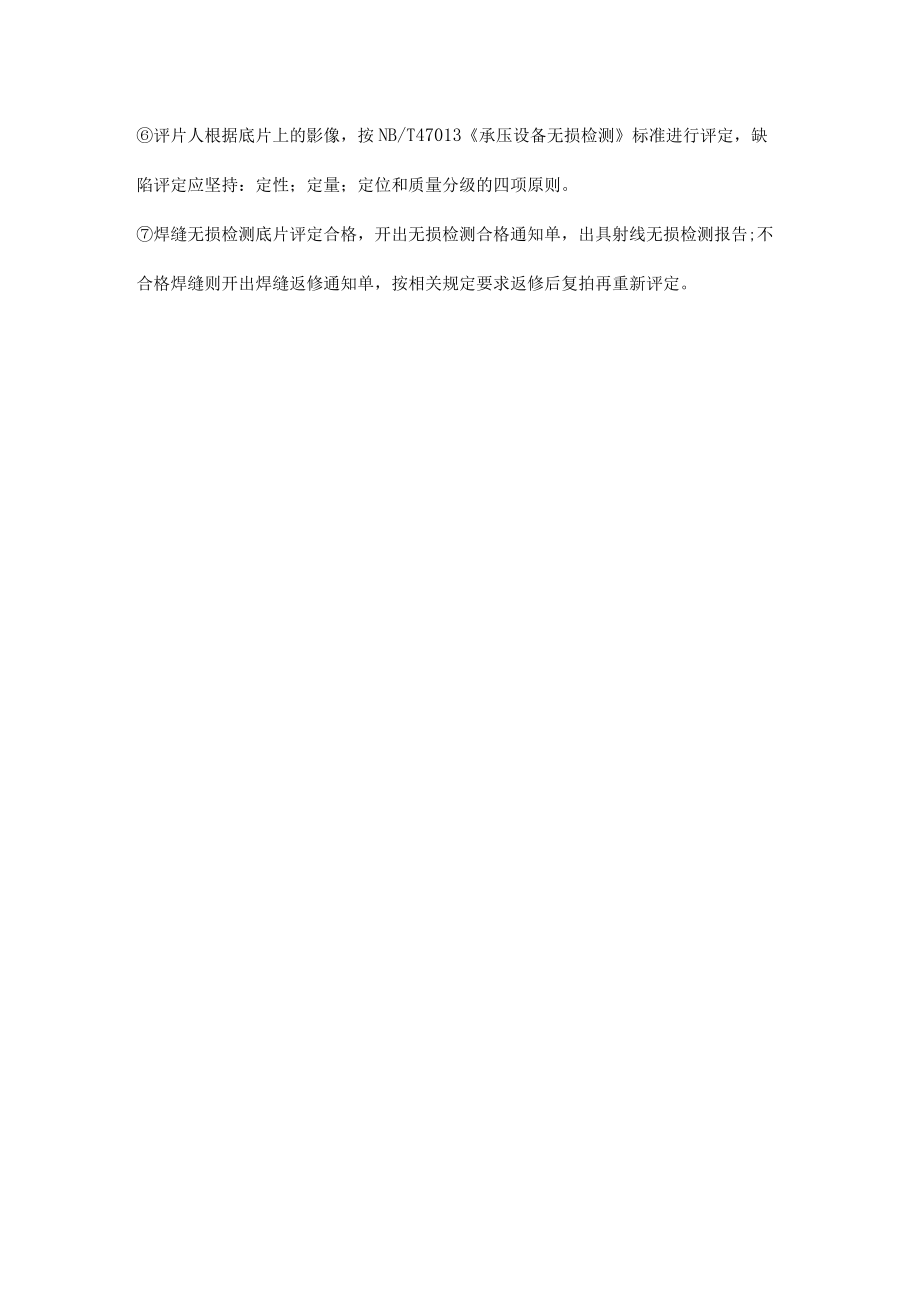

2、暗适应时间应不少于30so6 .评片时，底片应在干燥后观察,观片灯应有观察底片最大黑度4.5的最大亮度。7 .评定的底片质量应符合下列要求：底片上必须显示与透照厚相对应的要求达到的最小像质指数。底片有效评定区域内的黑度应满足2.0-4.5的要求。底片上像质及影像位置应正确，在焊缝影像上能清楚地看到长度不小于IOmm的连续金属丝影像。定位标记和识别标记齐全，底片标记应能清晰显示影像不模糊，也不至于产生眩光，且不掩盖被检焊缝影像。不对底片评定带来影响。底片评定范围内不应存在影响影像观察的灰雾，干扰缺陷影像识别的水痕、划痕、显影条纹、静电斑纹、压痕等伪缺陷影像，以及增感屏缺陷带来的各种伪缺陷。评片人根据底片上的影像，按NB/T47013承压设备无损检测标准进行评定，缺陷评定应坚持：定性；定量；定位和质量分级的四项原则。焊缝无损检测底片评定合格，开出无损检测合格通知单，出具射线无损检测报告;不合格焊缝则开出焊缝返修通知单，按相关规定要求返修后复拍再重新评定。
