1、煤矿井下各类传感器的安装及设置要求详解一、煤矿井下各类传感器的安装及设置要求在我们的工程项目中我们经常遇到各类传感器的安装及参数设置,由于缺乏相关知识,经常使得我们安装设置不规范,验收不合格,出现很多问题。根据煤矿安全规程中的相关规定,把我们在工程中经常遇到的相关传感器的正确的安装及设置方法做以下总结。(一)甲烷(瓦斯)传感器的设置:1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧IOm15m处应设置甲烷传感器。2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪;矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。3、兼做回风井的装有带式输送机的井筒内必须
2、设置甲烷传感器。4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧IOm15m处应设置甲烷传感器。5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。6、封闭的地面选煤厂机房内上方应设置甲烷传感器。7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。8、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。9、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。10、抽放泵输入管路中应设置甲烷传感器。利用瓦斯时,应在输出管路中设置甲烷传感器;不利用瓦斯、采用干式抽放瓦斯设备时,输出管路中也应设置甲烷传感器。(二)一氧化碳传感器的设置1、一氧化碳传感器应垂直悬挂,距顶板(顶梁)不得大于300mm
3、,距巷壁不得小于200mm,并应安装维护方便,不影响行人和行车。2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器,地点可设置在上隅角、工作面或工作面回风巷,报警浓度为20.0024%。带式输送机滚筒下风侧IOm-15m处宜设置一氧化碳传感器,报警浓度为0.0024%o3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器,报警浓度为0.0024%o4、开采容易自燃、自燃煤层的矿井,采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器,报警浓度为0.0024%。(三)风速传感器的设置采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。风速传感器应设置在巷道前后IO

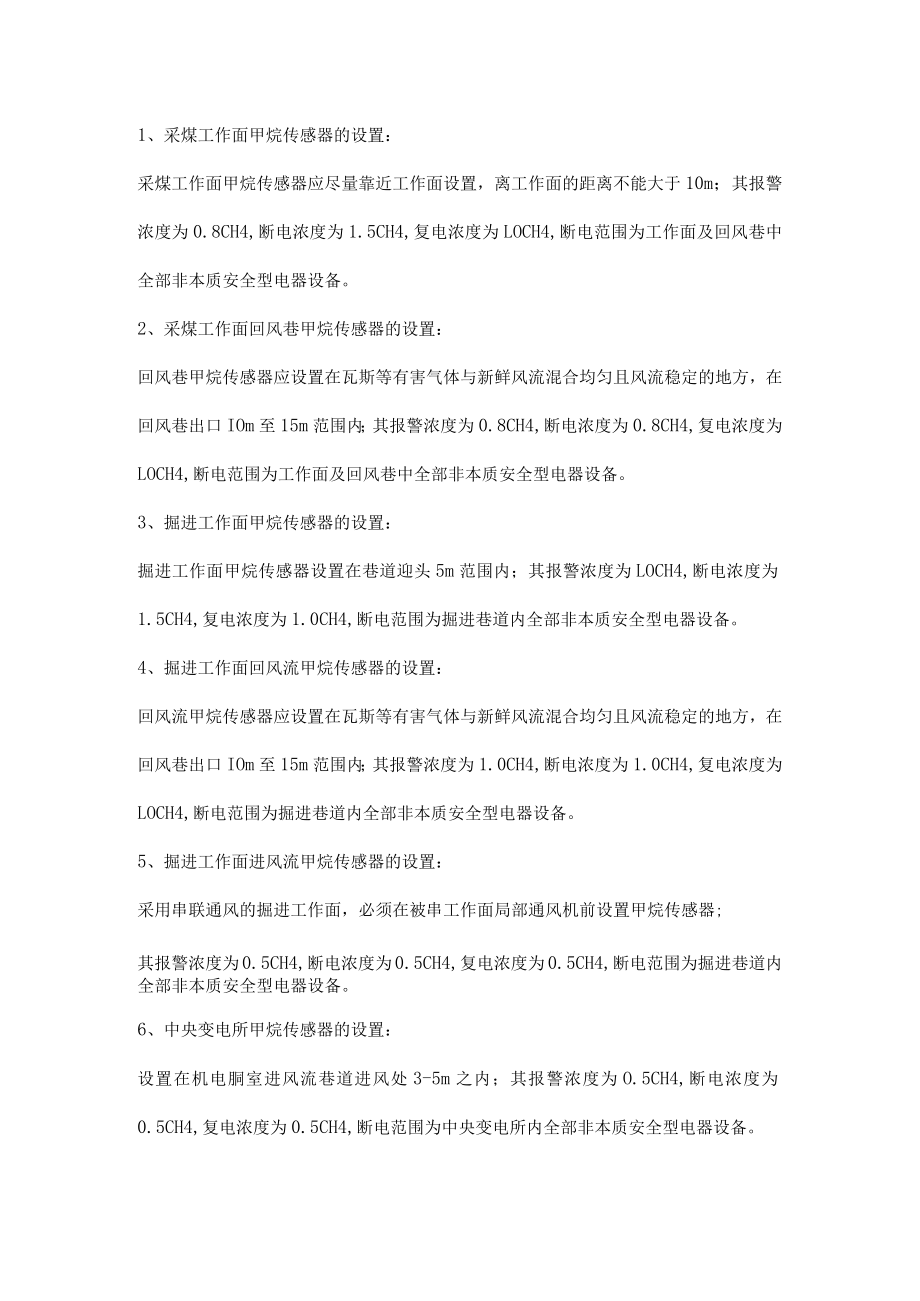

4、nI内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。当风速低于或超过煤矿安全规程的规定值时,应发出声、光报警信号。(四)风压传感器的设置主要通风机的风胴内应设置风压传感器。(五)温度传感器的设置温度传感器应垂直悬挂,距顶板(顶梁)不得大于300mn,距巷壁不得小于20Omm机电胴室内应设置温度传感器,报警值为340(六)开停传感器的设置主要通风机、局部通风机必须设置设备开停传感器。(七)风门传感器的设置。矿井和采区主要进回风巷道中的主要风门必须设置风门开关传感器。当两道风门同时打开时,发出声光报警信号。二、井下各类模拟量传感器的安装及设置要求1、采煤工作面甲烷传感器的设置:采煤
5、工作面甲烷传感器应尽量靠近工作面设置,离工作面的距离不能大于10m;其报警浓度为0.8CH4,断电浓度为1.5CH4,复电浓度为LOCH4,断电范围为工作面及回风巷中全部非本质安全型电器设备。2、采煤工作面回风巷甲烷传感器的设置:回风巷甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方,在回风巷出口IOm至15m范围内;其报警浓度为0.8CH4,断电浓度为0.8CH4,复电浓度为LOCH4,断电范围为工作面及回风巷中全部非本质安全型电器设备。3、掘进工作面甲烷传感器的设置:掘进工作面甲烷传感器设置在巷道迎头5m范围内;其报警浓度为LOCH4,断电浓度为1.5CH4,复电浓度为1
6、.0CH4,断电范围为掘进巷道内全部非本质安全型电器设备。4、掘进工作面回风流甲烷传感器的设置:回风流甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方,在回风巷出口IOm至15m范围内;其报警浓度为1.0CH4,断电浓度为1.0CH4,复电浓度为LOCH4,断电范围为掘进巷道内全部非本质安全型电器设备。5、掘进工作面进风流甲烷传感器的设置:采用串联通风的掘进工作面,必须在被串工作面局部通风机前设置甲烷传感器;其报警浓度为0.5CH4,断电浓度为0.5CH4,复电浓度为0.5CH4,断电范围为掘进巷道内全部非本质安全型电器设备。6、中央变电所甲烷传感器的设置:设置在机电胴室进风流巷道进风处3-5m之内;其报警浓度为O.5CH4,断电浓度为0.5CH4,复电浓度为0.5CH4,断电范围为中央变电所内全部非本质安全型电器设备。7、一氧化碳传感器和温度传感器的设置:一氧化碳传感器应设在距回风流出口IomT5m范围内风流稳定、一氧化碳等有害气体与新鲜风流混合均匀的位置。温度传感器应设置在距回风流出口IoiIIT5m范围内,并不影响行人和行车,安装维护方便、风流稳定的位置。8、所有模拟量传感器都要设置在巷道上方,距巷壁不得小于20Omnb距顶板不得大于300mmo
