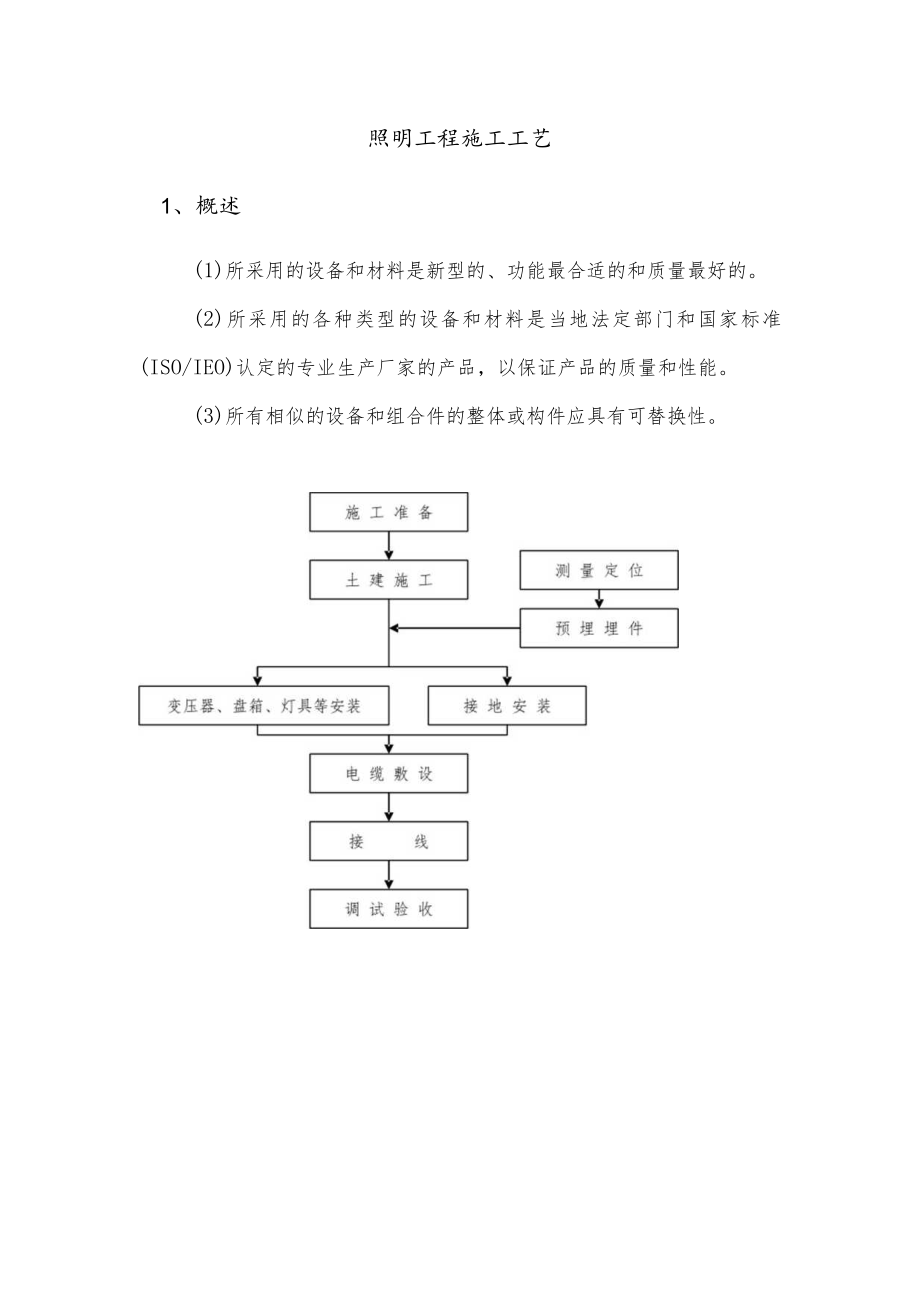

1、照明工程施工工艺1、概述(1)所采用的设备和材料是新型的、功能最合适的和质量最好的。(2)所采用的各种类型的设备和材料是当地法定部门和国家标准(ISO/IEO)认定的专业生产厂家的产品，以保证产品的质量和性能。(3)所有相似的设备和组合件的整体或构件应具有可替换性。2、施工方法电气安装操作人员必须有上岗等级证书。严格按设计图纸、产品说明书的技术要求进行施工，并制定相应的安全技术措施。(1)照明安装照明灯杆、灯具安装前应进行检查:规格、型号应符合设计规范要求，各种配件、合格证齐全，器具完好无损，灯具基础埋件位置正确，牢固。成排灯具安装，其中心线的允许偏差必须符合要求，灯具安装牢固。器具装置的接线
2、应安全可靠，接触良好，金属部分器件做好接地接零保护。照明配管采用镀锌钢管，照明回路接线及保护接线分相采用国家标准规定的色标。(2)变配电设备安装设备运至现场后，首先进行检查，开箱时必须注意保护设备外观完好。设备的几何尺寸、表面油漆、各种电气仪表、开关指示灯等不得损坏或变形。检查各种电器元件、技术资料等是否齐全，变配电设备的规格型号、技术参数是否符合设计图纸要求，如果发现问题，提交设备管理部门解决处理。设备安装前，检查基础型钢的水平度、不直度、不平行度等，变压器与母线连接应按规范要求施工，并有可靠的焊接接地。变电设备安装完毕后，应进行再次检查，端子压接是否符合要求、端子排上的线号是否与接线号相符

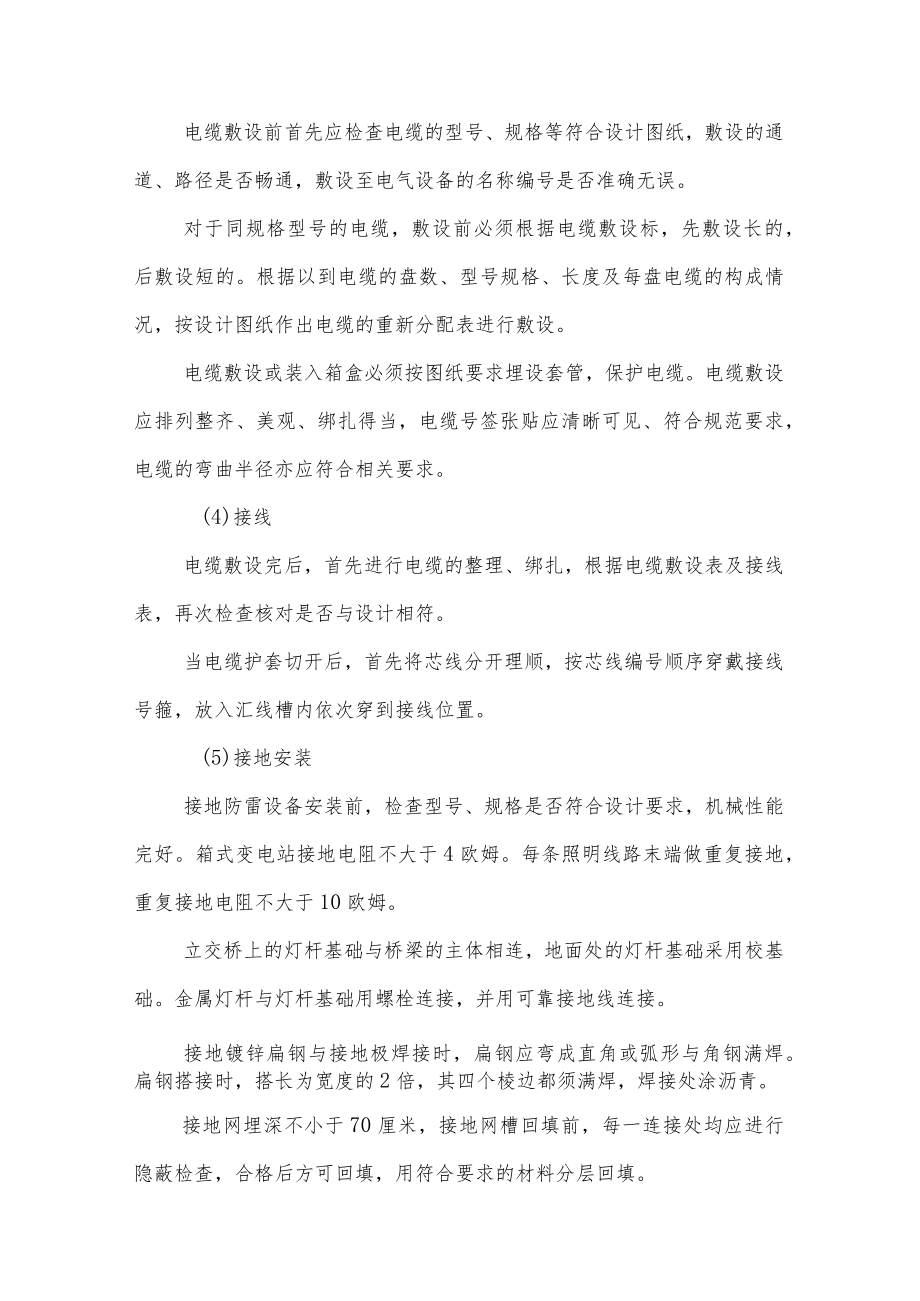

3、等，发现问题及时解决。(3)电缆敷设电缆敷设前首先应检查电缆的型号、规格等符合设计图纸，敷设的通道、路径是否畅通，敷设至电气设备的名称编号是否准确无误。对于同规格型号的电缆，敷设前必须根据电缆敷设标，先敷设长的，后敷设短的。根据以到电缆的盘数、型号规格、长度及每盘电缆的构成情况，按设计图纸作出电缆的重新分配表进行敷设。电缆敷设或装入箱盒必须按图纸要求埋设套管，保护电缆。电缆敷设应排列整齐、美观、绑扎得当，电缆号签张贴应清晰可见、符合规范要求，电缆的弯曲半径亦应符合相关要求。(4)接线电缆敷设完后，首先进行电缆的整理、绑扎，根据电缆敷设表及接线表，再次检查核对是否与设计相符。当电缆护套切开后，首
4、先将芯线分开理顺，按芯线编号顺序穿戴接线号箍，放入汇线槽内依次穿到接线位置。(5)接地安装接地防雷设备安装前，检查型号、规格是否符合设计要求，机械性能完好。箱式变电站接地电阻不大于4欧姆。每条照明线路末端做重复接地，重复接地电阻不大于10欧姆。立交桥上的灯杆基础与桥梁的主体相连，地面处的灯杆基础采用校基础。金属灯杆与灯杆基础用螺栓连接，并用可靠接地线连接。接地镀锌扁钢与接地极焊接时，扁钢应弯成直角或弧形与角钢满焊。扁钢搭接时，搭长为宽度的2倍，其四个棱边都须满焊，焊接处涂沥青。接地网埋深不小于70厘米，接地网槽回填前，每一连接处均应进行隐蔽检查，合格后方可回填，用符合要求的材料分层回填。所有的金属设备均应可靠接地，接地电阻应符合设计、规范要求。(6)调试验收各种电气设备安装完后，再进行全面的检查核对，确认无问题后进行系统试运行和调试，检测有关参数，并做好记录与设计要求核对，合格后即可竣工验收，交付使用。
