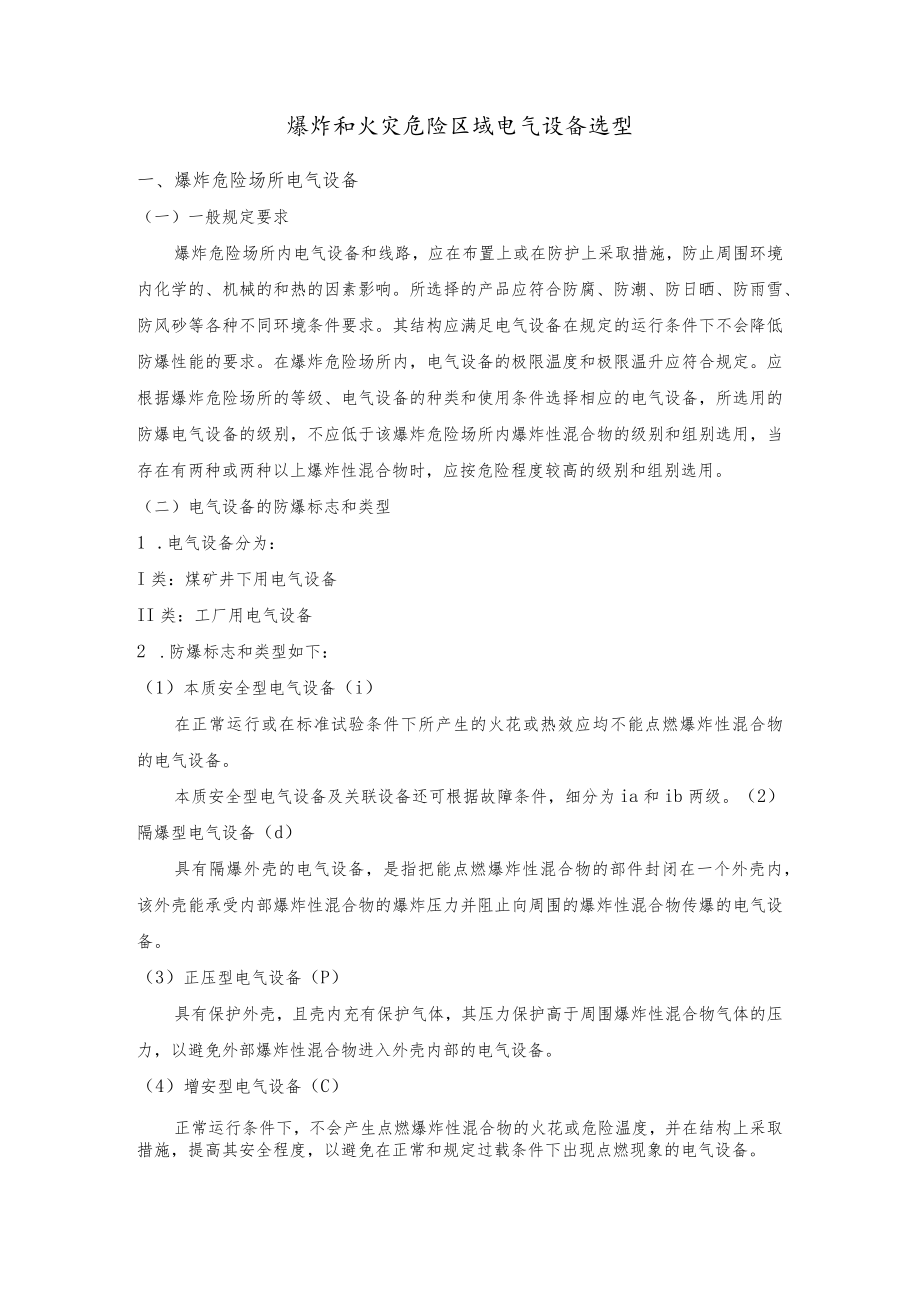

爆炸和火灾危险区域电气设备选型.docx_第1页
第1页 / 共4页

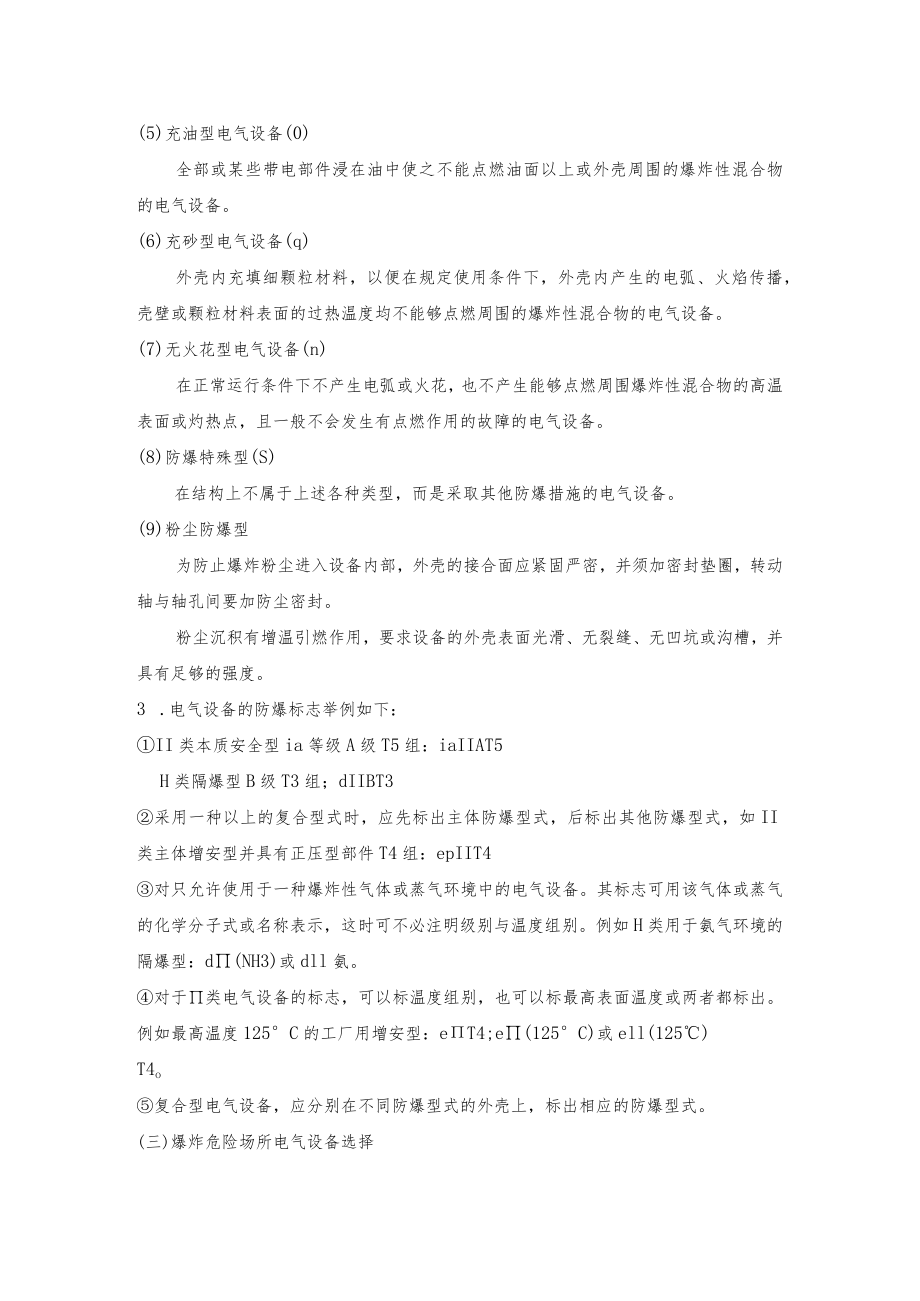

爆炸和火灾危险区域电气设备选型.docx_第2页
第2页 / 共4页

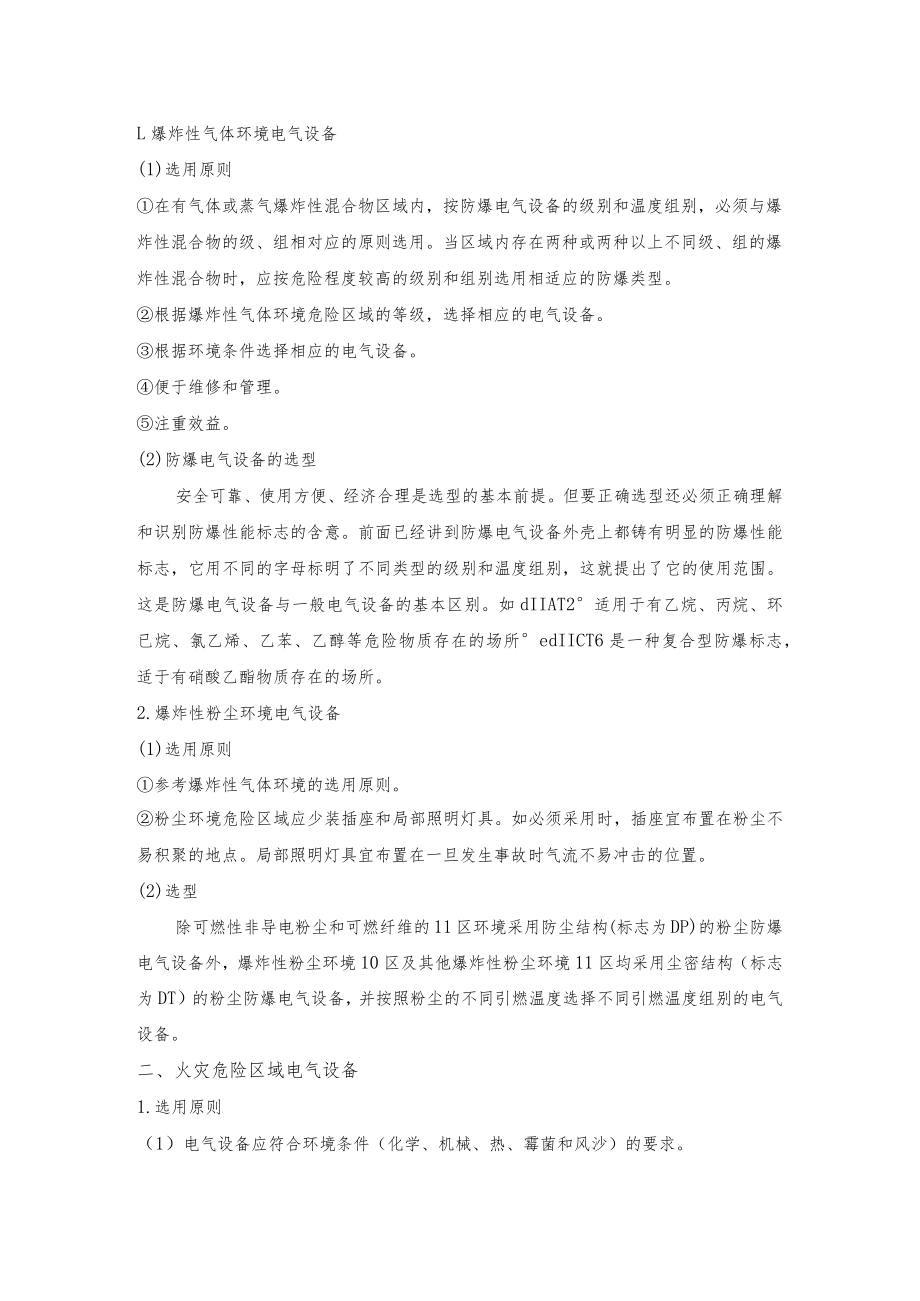

爆炸和火灾危险区域电气设备选型.docx_第3页
第3页 / 共4页
爆炸和火灾危险区域电气设备选型.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《爆炸和火灾危险区域电气设备选型.docx》由会员分享,可在线阅读,更多相关《爆炸和火灾危险区域电气设备选型.docx(4页珍藏版)》请在第壹文秘上搜索。

1、爆炸和火灾危险区域电气设备选型一、爆炸危险场所电气设备(一)一般规定要求爆炸危险场所内电气设备和线路,应在布置上或在防护上采取措施,防止周围环境内化学的、机械的和热的因素影响。所选择的产品应符合防腐、防潮、防日晒、防雨雪、防风砂等各种不同环境条件要求。其结构应满足电气设备在规定的运行条件下不会降低防爆性能的要求。在爆炸危险场所内,电气设备的极限温度和极限温升应符合规定。应根据爆炸危险场所的等级、电气设备的种类和使用条件选择相应的电气设备,所选用的防爆电气设备的级别,不应低于该爆炸危险场所内爆炸性混合物的级别和组别选用,当存在有两种或两种以上爆炸性混合物时,应按危险程度较高的级别和组别选用。(二

2、)电气设备的防爆标志和类型1 .电气设备分为:I类:煤矿井下用电气设备II类:工厂用电气设备2 .防爆标志和类型如下:(1)本质安全型电气设备(i)在正常运行或在标准试验条件下所产生的火花或热效应均不能点燃爆炸性混合物的电气设备。本质安全型电气设备及关联设备还可根据故障条件,细分为ia和ib两级。(2)隔爆型电气设备(d)具有隔爆外壳的电气设备,是指把能点燃爆炸性混合物的部件封闭在一个外壳内,该外壳能承受内部爆炸性混合物的爆炸压力并阻止向周围的爆炸性混合物传爆的电气设备。(3)正压型电气设备(P)具有保护外壳,且壳内充有保护气体,其压力保护高于周围爆炸性混合物气体的压力,以避免外部爆炸性混合物

3、进入外壳内部的电气设备。(4)增安型电气设备(C)正常运行条件下,不会产生点燃爆炸性混合物的火花或危险温度,并在结构上采取措施,提高其安全程度,以避免在正常和规定过载条件下出现点燃现象的电气设备。(5)充油型电气设备(0)全部或某些带电部件浸在油中使之不能点燃油面以上或外壳周围的爆炸性混合物的电气设备。(6)充砂型电气设备(q)外壳内充填细颗粒材料,以便在规定使用条件下,外壳内产生的电弧、火焰传播,壳壁或颗粒材料表面的过热温度均不能够点燃周围的爆炸性混合物的电气设备。(7)无火花型电气设备(n)在正常运行条件下不产生电弧或火花,也不产生能够点燃周围爆炸性混合物的高温表面或灼热点,且一般不会发生

4、有点燃作用的故障的电气设备。(8)防爆特殊型(S)在结构上不属于上述各种类型,而是采取其他防爆措施的电气设备。(9)粉尘防爆型为防止爆炸粉尘进入设备内部,外壳的接合面应紧固严密,并须加密封垫圈,转动轴与轴孔间要加防尘密封。粉尘沉积有增温引燃作用,要求设备的外壳表面光滑、无裂缝、无凹坑或沟槽,并具有足够的强度。3 .电气设备的防爆标志举例如下:II类本质安全型ia等级A级T5组:iaIIAT5H类隔爆型B级T3组;dIIBT3采用一种以上的复合型式时,应先标出主体防爆型式,后标出其他防爆型式,如II类主体增安型并具有正压型部件T4组:epIIT4对只允许使用于一种爆炸性气体或蒸气环境中的电气设备

5、。其标志可用该气体或蒸气的化学分子式或名称表示,这时可不必注明级别与温度组别。例如H类用于氨气环境的隔爆型:d(NH3)或dll氨。对于类电气设备的标志,可以标温度组别,也可以标最高表面温度或两者都标出。例如最高温度125C的工厂用增安型:eT4;e(125C)或ell(125)T4o复合型电气设备,应分别在不同防爆型式的外壳上,标出相应的防爆型式。(三)爆炸危险场所电气设备选择L爆炸性气体环境电气设备(1)选用原则在有气体或蒸气爆炸性混合物区域内,按防爆电气设备的级别和温度组别,必须与爆炸性混合物的级、组相对应的原则选用。当区域内存在两种或两种以上不同级、组的爆炸性混合物时,应按危险程度较高

6、的级别和组别选用相适应的防爆类型。根据爆炸性气体环境危险区域的等级,选择相应的电气设备。根据环境条件选择相应的电气设备。便于维修和管理。注重效益。(2)防爆电气设备的选型安全可靠、使用方便、经济合理是选型的基本前提。但要正确选型还必须正确理解和识别防爆性能标志的含意。前面已经讲到防爆电气设备外壳上都铸有明显的防爆性能标志,它用不同的字母标明了不同类型的级别和温度组别,这就提出了它的使用范围。这是防爆电气设备与一般电气设备的基本区别。如dIIAT2适用于有乙烷、丙烷、环已烷、氯乙烯、乙苯、乙醇等危险物质存在的场所edIICT6是一种复合型防爆标志,适于有硝酸乙酯物质存在的场所。2.爆炸性粉尘环境

7、电气设备(1)选用原则参考爆炸性气体环境的选用原则。粉尘环境危险区域应少装插座和局部照明灯具。如必须采用时,插座宜布置在粉尘不易积聚的地点。局部照明灯具宜布置在一旦发生事故时气流不易冲击的位置。(2)选型除可燃性非导电粉尘和可燃纤维的11区环境采用防尘结构(标志为DP)的粉尘防爆电气设备外,爆炸性粉尘环境10区及其他爆炸性粉尘环境11区均采用尘密结构(标志为DT)的粉尘防爆电气设备,并按照粉尘的不同引燃温度选择不同引燃温度组别的电气设备。二、火灾危险区域电气设备1.选用原则(1)电气设备应符合环境条件(化学、机械、热、霉菌和风沙)的要求。(2)正常运行时有火花和外壳表面温度较高的电气设备,应远离可燃物质。(3)不宜使用电热器具,必须使用时,应将其安装在不燃材料底板上。
