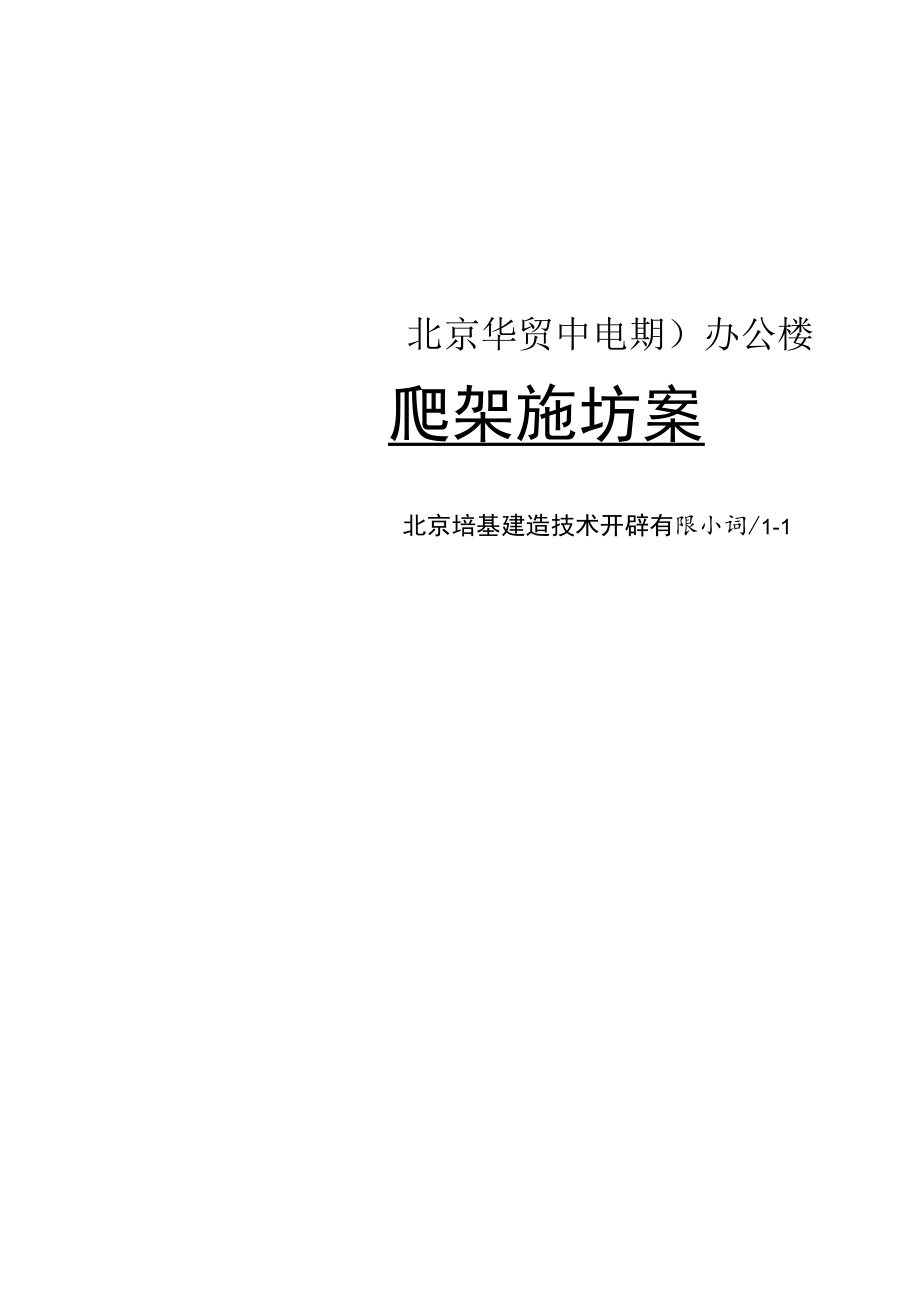

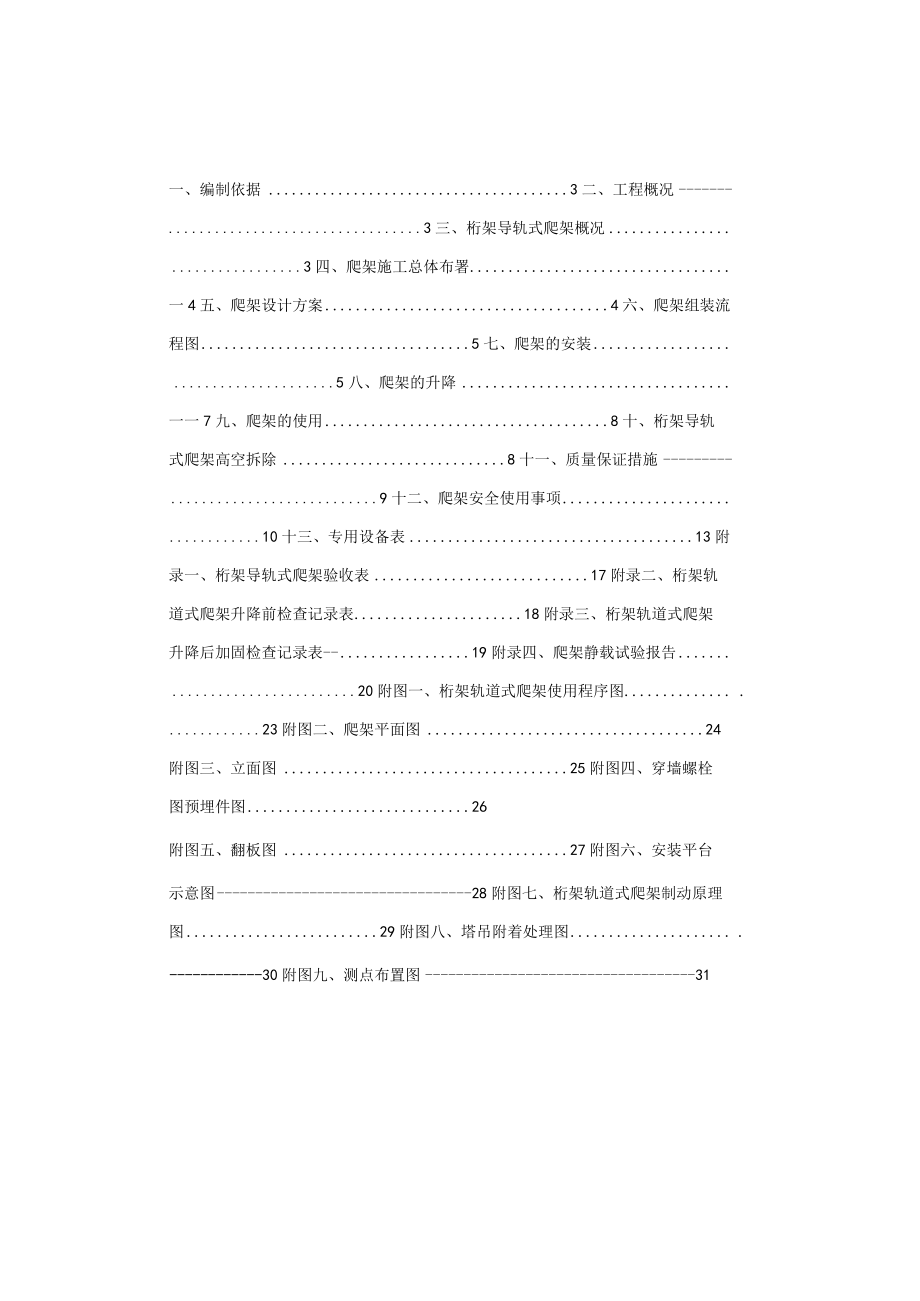

1、北京华贸中电期）办公楼爬架施坊案北京培基建造技术开辟有限小词/1-1一、编制依据3二、工程概况3三、桁架导轨式爬架概况3四、爬架施工总体布署一4五、爬架设计方案4六、爬架组装流程图5七、爬架的安装5八、爬架的升降一一7九、爬架的使用8十、桁架导轨式爬架高空拆除8十一、质量保证措施9十二、爬架安全使用事项10十三、专用设备表13附录一、桁架导轨式爬架验收表17附录二、桁架轨道式爬架升降前检查记录表18附录三、桁架轨道式爬架升降后加固检查记录表-19附录四、爬架静载试验报告20附图一、桁架轨道式爬架使用程序图23附图二、爬架平面图24附图三、立面图25附图四、穿墙螺栓图预埋件图26附图五、翻板图2

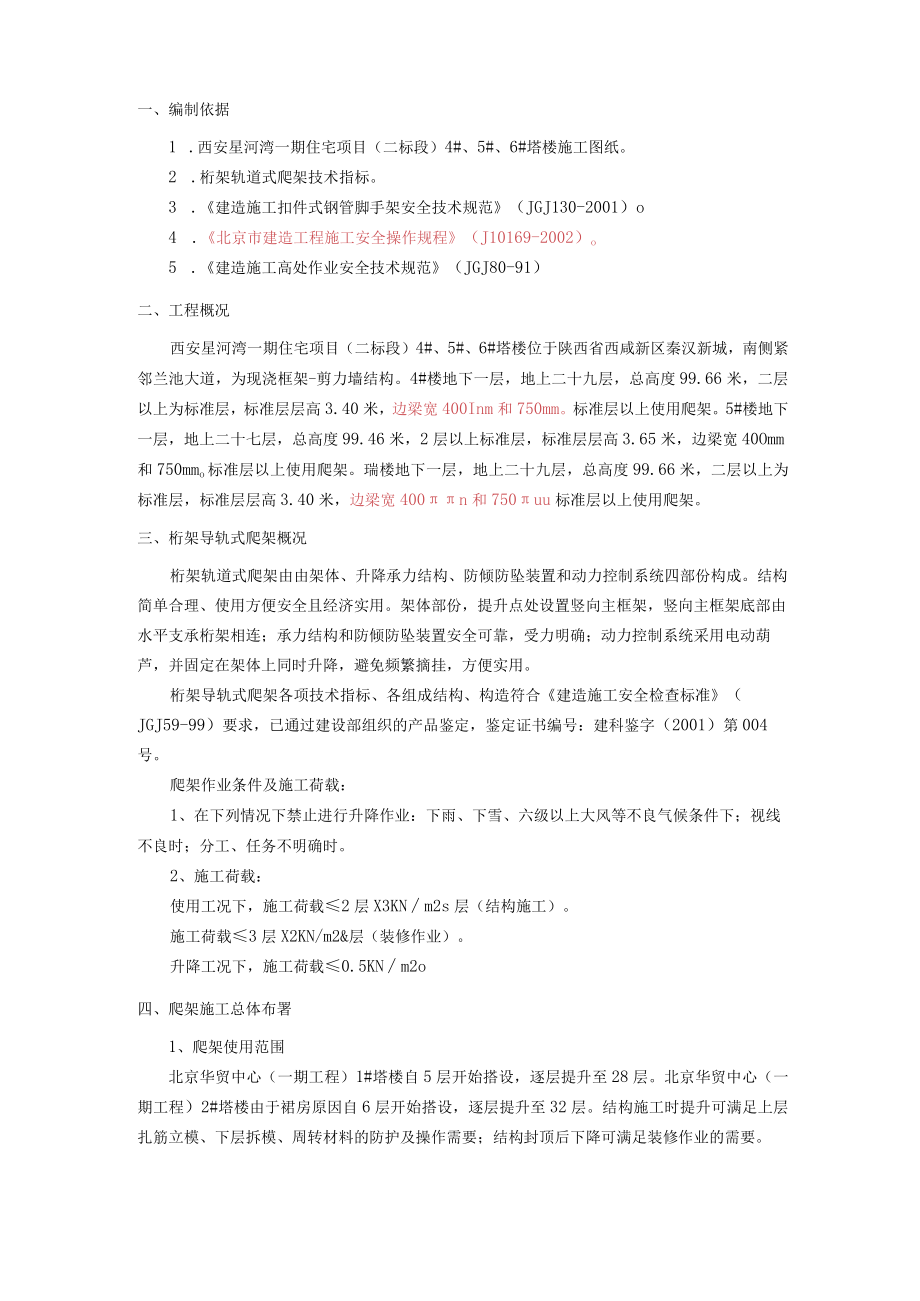

2、7附图六、安装平台示意图28附图七、桁架轨道式爬架制动原理图29附图八、塔吊附着处理图30附图九、测点布置图31一、编制依据1 .西安星河湾一期住宅项目（二标段）4#、5#、6#塔楼施工图纸。2 .桁架轨道式爬架技术指标。3 .建造施工扣件式钢管脚手架安全技术规范（JGJ130-2001）o4 .北京市建造工程施工安全操作规程（J10169-2002）o5 .建造施工高处作业安全技术规范（JGJ80-91）二、工程概况西安星河湾一期住宅项目（二标段）4#、5#、6#塔楼位于陕西省西咸新区秦汉新城，南侧紧邻兰池大道，为现浇框架-剪力墙结构。4#楼地下一层，地上二十九层，总高度99.66米，二层以
3、上为标准层，标准层层高3.40米，边梁宽400Inm和750mm。标准层以上使用爬架。5#楼地下一层，地上二十七层，总高度99.46米，2层以上标准层，标准层层高3.65米，边梁宽40Omm和750mmo标准层以上使用爬架。瑞楼地下一层，地上二十九层，总高度99.66米，二层以上为标准层，标准层层高3.40米，边梁宽400n和750uu标准层以上使用爬架。三、桁架导轨式爬架概况桁架轨道式爬架由由架体、升降承力结构、防倾防坠装置和动力控制系统四部份构成。结构简单合理、使用方便安全且经济实用。架体部份，提升点处设置竖向主框架，竖向主框架底部由水平支承桁架相连；承力结构和防倾防坠装置安全可靠，受力明
4、确；动力控制系统采用电动葫芦，并固定在架体上同时升降，避免频繁摘挂，方便实用。桁架导轨式爬架各项技术指标、各组成结构、构造符合建造施工安全检查标准（JGJ59-99）要求，已通过建设部组织的产品鉴定，鉴定证书编号：建科鉴字（2001）第004号。爬架作业条件及施工荷载：1、在下列情况下禁止进行升降作业：下雨、下雪、六级以上大风等不良气候条件下；视线不良时；分工、任务不明确时。2、施工荷载：使用工况下，施工荷载2层X3KNm2s层（结构施工）。施工荷载3层X2KN/m2&层（装修作业）。升降工况下，施工荷载0.5KNm2o四、爬架施工总体布署1、爬架使用范围北京华贸中心（一期工程）1#塔楼自5层
5、开始搭设，逐层提升至28层。北京华贸中心（一期工程）2#塔楼由于裙房原因自6层开始搭设，逐层提升至32层。结构施工时提升可满足上层扎筋立模、下层拆模、周转材料的防护及操作需要；结构封顶后下降可满足装修作业的需要。2、施工准备2.1建立职责明确，运行有效的爬架管理机构。2组织技术培训，进行安全质量教育，使有关人员对爬架有初步的了解。3、材料和工具3.1 所需材料见专用设备表。3.2 备足48X3.5的A3钢焊接钢管，要求没有弯曲、压扁及严重锈蚀等情况，最好涂桔黄色油漆，既防锈又能使爬架外观效果良好。3.3 备足扣件，扣件应符合国家相关技术标准，在使用前要清洗加机油。3.4 备电焊机、切割机各一台
6、。4、爬架施工进度配合主体结构施工和外装修施工进度。五、爬架设计方案1、平面设计爬架平面布置见附图二。北京华贸中心（一期工程）1#、2#塔楼共设68个提升点。其中，北京华贸中心（一期工程）1#塔楼设35个提升点。北京华贸中心（一期工程）2#塔楼设33个提升点。采用电动葫芦升降，按结构施工流水段分片提升。（注：爬架平面布置点已考虑三个流水段施工和两个流水段施工）爬架主架宽900mm,内排立杆离墙距离400mm。预埋点位置见平面布置图，在结构施工时进行预埋，预埋点立面位置为楼板面下返350mmo2、立面设计爬架提升点处立面图见附图三。提升点处爬架架体立面为定型加工的主框架。爬架总14.72m,步高
7、1.8m,架宽0.9m,共铺设三五层木脚手板。架体高度为操作层下4层，操作层上一层加1.8米安全防护。动力系统固定在主框架上，为保证足够提升高度，吊点横梁设置在第三步架上。3、防护要求（见附图五） 爬架外立面满挂密目安全网。底层密目安全网兜底，与墙面实现水平方向全封闭，以上架体每隔3层均要求与墙面实现全封闭，防止物件坠落伤人。脚手板采用对接平铺设置在小横杆上，对接处必须设双排小横杆，小横杆距脚手板端头W150h操作面必须满铺脚手板，离墙面WIOonInb不得有空隙和探头板、飞跳板。脚手板用8#铅丝与小横杆（挡脚板为立杆）绑扎坚固，不得在人行走时滑动。 架体底层脚手板内层与墙之间应利用钢管、扣件
8、、木板或者竹胶板制作翻板，封闭架体与墙之间的缝隙。在爬架使用时，保证人员及物料不得从架体落入楼下。在每层脚手板的外排架处应搭设180毫米高的挡脚板，可利用木板或者竹胶板。防止物料及渣土从脚手板层外侧落入楼下。 脚手板按照规定应满铺且脚手板之间的间隙应控制在2030毫米之内。 架体外侧、各层脚手板底部、翻板底部应满铺密目安全网，安全网要封严、绷紧、绑坚固。各层脚手板底部、翻板底部、加体与墙之间加装大眼网。 架体片与片之间的防护采用翻板或者架体一端封闭，翻板的下面加密目安全网。4、组装平台爬架组装平台高度为1#塔楼在5层顶板以下1.3m处。2#塔楼在6层顶板以下1.3m处。5、穿墙螺栓及预留孔穿墙
9、螺栓尺寸为30L550900,双螺母。穿墙螺栓预留孔，从标准层+1层顶板梁开始设置。预留孔通过预埋件实现，预埋件与临近主筋焊连，以确保预留孔位置准确，预埋件加工图见附图。6、爬架与塔吊关系爬架的提升底座所在位置根据塔吊平面布置图进行布置；爬架在升降过程中若遇塔吊附墙杆阻挡，只需将相应位置处爬架杆件暂时拆除，通过后即将恢复即可。7、爬架与施工电梯关系在主体结构施工时，施工电梯追随在爬架下面；主体结构封顶后，施工电梯处的爬架拆除。六、爬架组装流程图材料、j备进场）搭设平台）sI-脚手架像装第一层横梁）作装下层用拉钢丝细便装第二层横翦OTO件装制动轨）一装上层算拉钢丝绳）O（吊点横梁、挂葫芦及提升钢
10、丝匍（安装第三层横梁及拉相1（脚手1提刑七、爬架的安装1、首先搭设平台，1#塔楼平台在5层顶板下返1300mm。2#塔楼平台在6层顶板下返1300o在组装平台上组装脚手架。要求组装平台：外沿距爬架外排立杆300mm。外沿设1.5m高防护拦杆。稳固且能承受3KNm2的均布荷载。2、将提升底座摆放在提升点处。在安装底座时，先复核附墙点处结构尺寸和爬架平面布置图是否相符。摆放底座时，把放制动轨的一端面向建造物，不要摆反；底座离墙距离宜从安装穿墙螺拴处直接量取，以避免差错。底座定位后，应与楼内支撑架或者其它固定物拉结，防止移位。3、脚手架搭设：3.1 在提升底座上插放四根立杆，要保持良好的垂直度，要随
11、时检查内侧立杆离墙距离是否正确。3.2 基本尺寸及注意事项：立杆纵距1.50米，大横杆步距1.80米，架宽0.9米。相邻大横杆接头应布置在不同立杆纵距内。最下一步大横杆和小横杆使用双排杆，以保证架体整体刚度。相邻立杆接头不得在同一步架内。3. 3脚手架每搭设二步,在窗洞处应与楼内支撑架或者其它固定物拉结,确保脚手架稳定。3.4 脚手架外立面满搭剪刀撑。3.5 脚手架底层满铺脚手板，以上每隔两步架铺设一层。脚手板用铁丝与钢管扎牢。3.6 脚手架外侧及底部挂密目安全网。底部要与墙面实现全封闭。3.7 所有扣件连接点处须涂白色油漆，以观察脚手架结点处扣件是否滑移。4、升降承力结构的安装4.1穿墙螺栓
12、预留孔：确保穿墙螺栓预留孔位置准确十分重要！预留孔水平绝对偏差应20（相对于定位轴线）；两预留孔水平相对偏差应20mm（水平投影差）；预留孔垂直偏差应20mm（相对于梁底）。4. 2安装升降承力结构在脚手架搭设一层高度时,开始安装升降承力系统。将第一根横梁用穿墙螺栓安装在墙上，然后安装斜拉钢丝绳。在结构施工上升一层时,安装第二根横梁。在第一根横梁与第二根横梁之间安装竖拉杆和斜拉杆。开始安装导轨,使其位于横梁上的导轮之间。随着结构施工上升,安装第三根横梁。在第二根横梁与第三根横梁之间安装竖拉杆和斜拉杆。4. 3安装注意事项：葫芦要严格按设计位置悬挂，避免脚手架升降时葫芦刮到横梁。5. 动力及控制
13、系统的安装5.1 使用电动环链葫芦时，应遵守产品使用说明书的规定。5.2 葫芦使用前应检查、清洗，加机油、黄油，发现部件损坏应及时更换。5.3 葫芦环链须定期用钢丝刷刷净砂浆等赃物，并加刷机油润滑。要采取防水、防尘措施。5.4 在葫芦悬挂处的同层脚手架上安置电动控制台，要搭一小房间加锁，防止无关人员进入，并能遮风避雨。5.5 控制台应设漏电保护装置。5. 6三相交流电源总线进控制台前应加设保险丝及电源总闸。5.7 升降动力线必须用四芯（4XlnUn2）胶软线，其中一芯接地；动力线沿途绑扎在钢管上时，须作绝缘处理。5.8 要避免升降动力线在升降中拉断。5.9 所有葫芦接通电源后，必须保持正反转一
14、致。6、调试验收：架体搭设完毕后，应即将组织有关部门会同爬架单位对下列项目进行调试与检验，调试与检验情况应作详细的书面记录： .架体结构中采用扣件式脚手杆件搭设的部份，应对扣件拧紧质量按50%的比例进行抽查，合格率应达到100%; .对所有罗纹连接处进行全数检查； .进行架体提升试验，检查升降机具设备是否正常运行； .对架体整个防护情况进行检查； .爬架防坠装置的检查：提升装置中提升钢丝绳预紧时，制动轮应向下运动远离制动轨。当是松开提升钢丝绳时，制动轮在弹簧作用下向上运动卡住制动轨。（见附图七：桁架轨道式爬架制动原理图）7、静载试验：7.1、 实验目的：测试穿墙螺栓和各杆件结构的应变。测试结构
