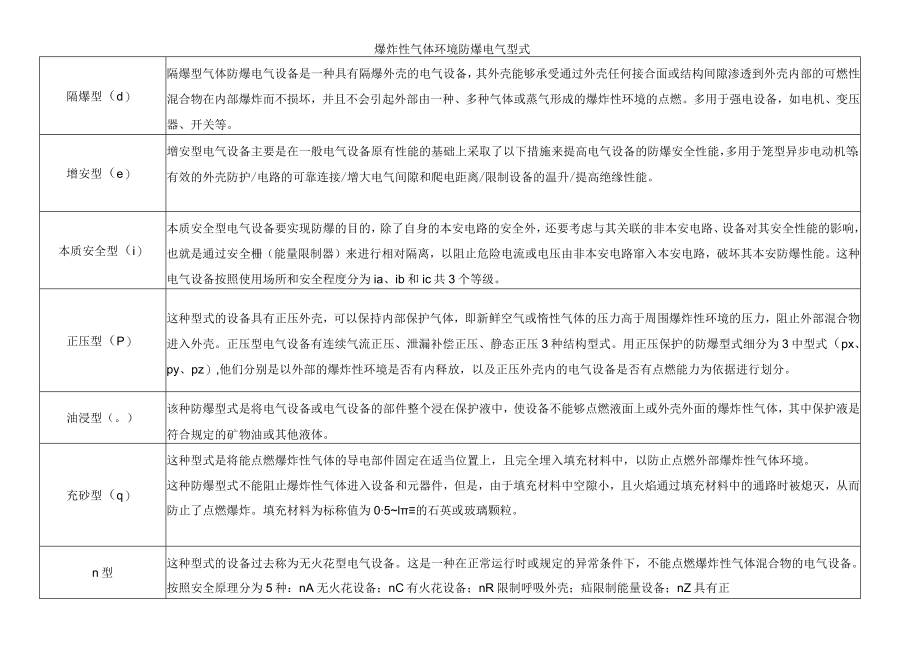

1、爆炸性气体环境防爆电气型式隔爆型（d）隔爆型气体防爆电气设备是一种具有隔爆外壳的电气设备，其外壳能够承受通过外壳任何接合面或结构间隙渗透到外壳内部的可燃性混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃。多用于强电设备，如电机、变压器、开关等。增安型（e）增安型电气设备主要是在一般电气设备原有性能的基础上采取了以下措施来提高电气设备的防爆安全性能，多用于笼型异步电动机等：有效的外壳防护/电路的可靠连接/增大电气间隙和爬电距离/限制设备的温升/提高绝缘性能。本质安全型（i）本质安全型电气设备要实现防爆的目的，除了自身的本安电路的安全外，还要考虑与其关联的非本
2、安电路、设备对其安全性能的影响，也就是通过安全栅（能量限制器）来进行相对隔离，以阻止危险电流或电压由非本安电路窜入本安电路，破坏其本安防爆性能。这种电气设备按照使用场所和安全程度分为ia、ib和ic共3个等级。正压型（P）这种型式的设备具有正压外壳，可以保持内部保护气体，即新鲜空气或惰性气体的压力高于周围爆炸性环境的压力，阻止外部混合物进入外壳。正压型电气设备有连续气流正压、泄漏补偿正压、静态正压3种结构型式。用正压保护的防爆型式细分为3中型式（px、py、pz）,他们分别是以外部的爆炸性环境是否有内释放，以及正压外壳内的电气设备是否有点燃能力为依据进行划分。油浸型（。）该种防爆型式是将电气设
3、备或电气设备的部件整个浸在保护液中，使设备不能够点燃液面上或外壳外面的爆炸性气体，其中保护液是符合规定的矿物油或其他液体。充砂型（q）这种型式是将能点燃爆炸性气体的导电部件固定在适当位置上，且完全埋入填充材料中，以防止点燃外部爆炸性气体环境。这种防爆型式不能阻止爆炸性气体进入设备和元器件，但是，由于填充材料中空隙小，且火焰通过填充材料中的通路时被熄灭，从而防止了点燃爆炸。填充材料为标称值为05l的石英或玻璃颗粒。n型这种型式的设备过去称为无火花型电气设备。这是一种在正常运行时或规定的异常条件下，不能点燃爆炸性气体混合物的电气设备。按照安全原理分为5种：nA无火花设备；nC有火花设备；nR限制呼吸外壳；疝限制能量设备；nZ具有正压外壳。浇封型（m）将可能产生点燃爆炸性混合物的火花或过热的部分封入复合物中使它们在运行或安装条件下不能点燃爆炸性气体环境。该型式电气设备分为ma保护等级或mb保护等级。气密型（h）具有熔化、挤压或胶粘的方法进行密封的外壳，这种外壳能防止壳外部气体进入壳内。特殊型（S）在结构上不属于上述任何一种类型，而采取其他特殊防爆措施的电气设备。
