厕浴间涂膜防水施工技术交底记录.docx

上传人:p** 文档编号:252490 上传时间:2023-04-19 格式:DOCX 页数:6 大小:34.48KB
下载 相关 举报

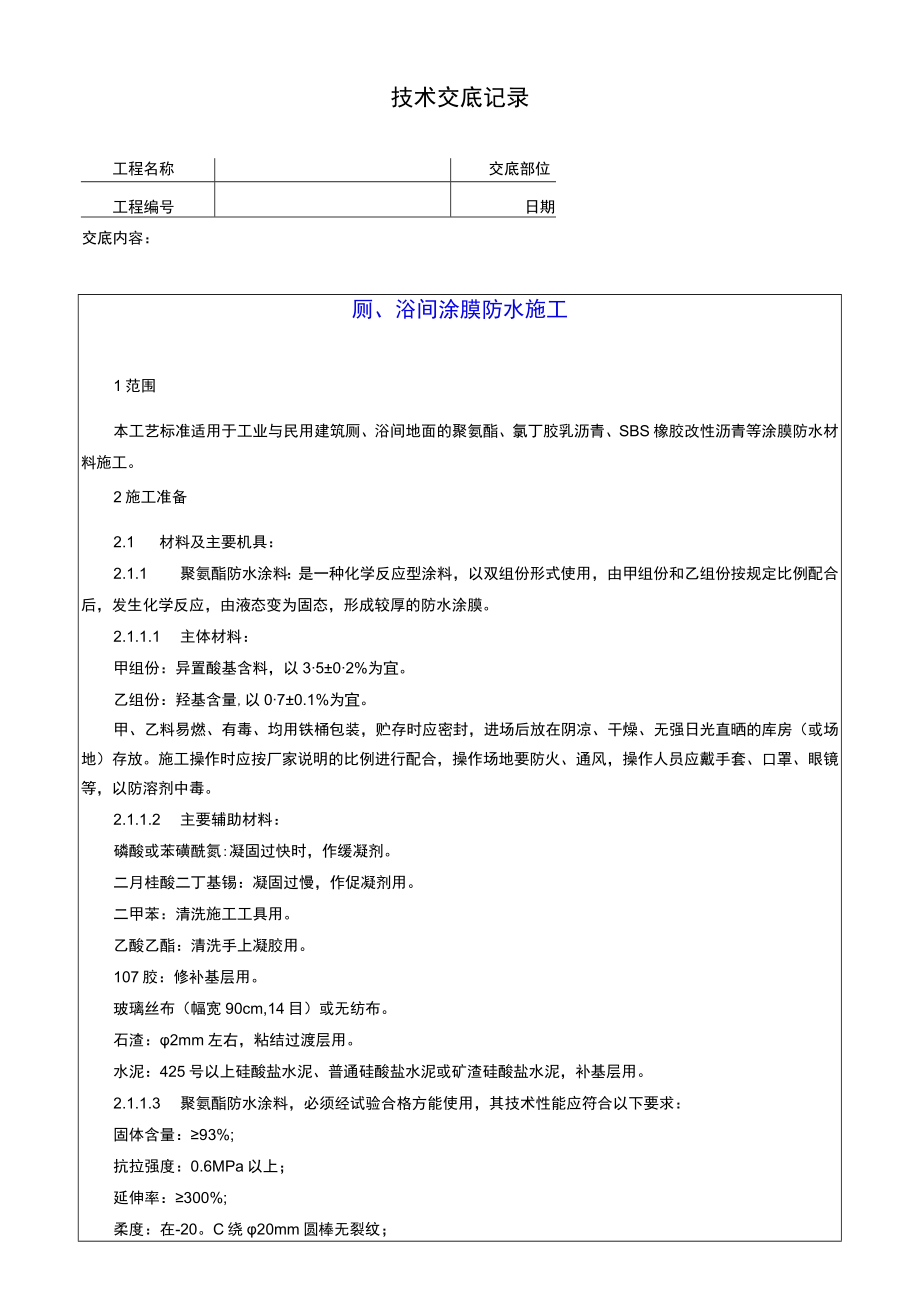

厕浴间涂膜防水施工技术交底记录.docx_第1页
第1页 / 共6页

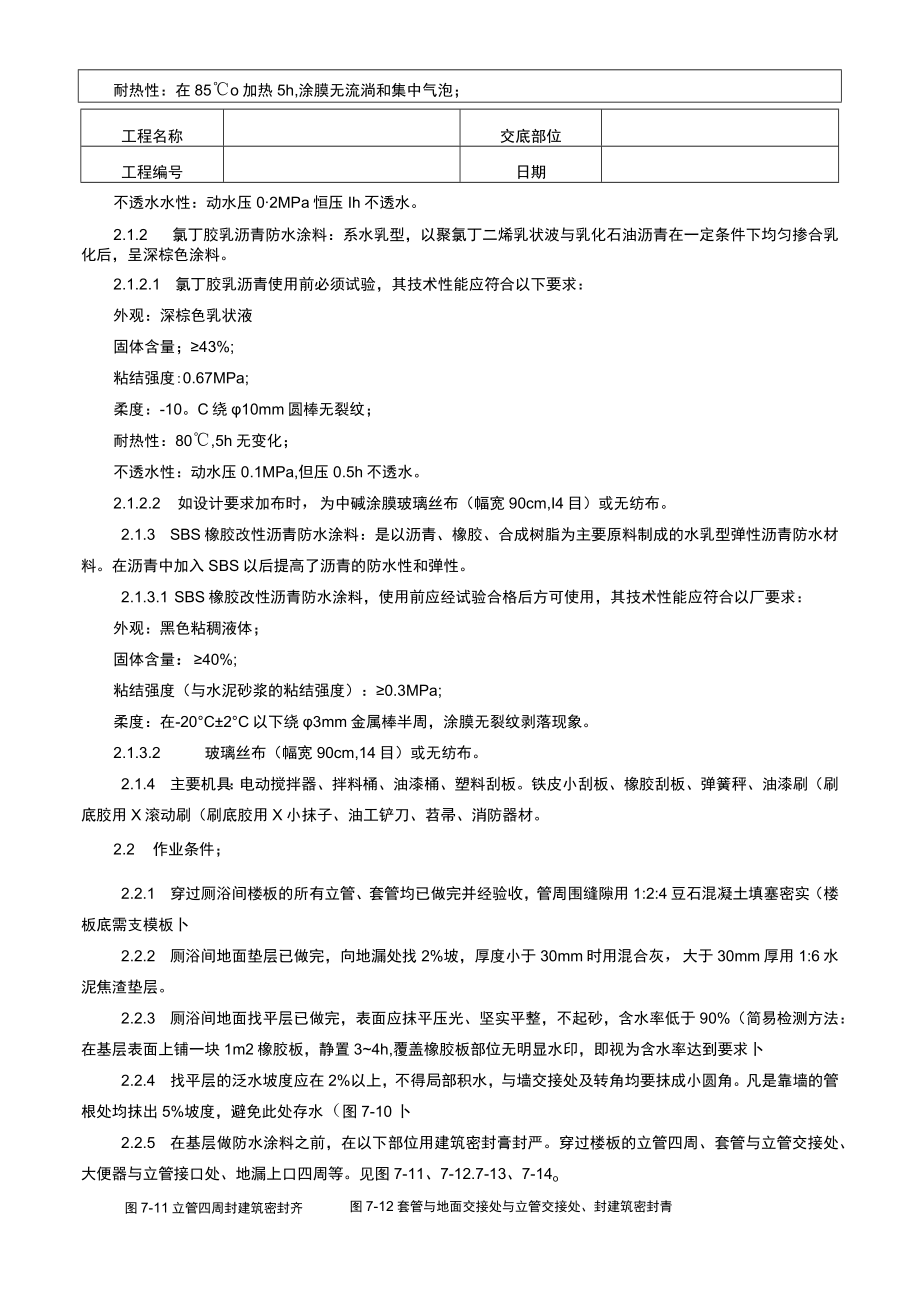

厕浴间涂膜防水施工技术交底记录.docx_第2页
第2页 / 共6页

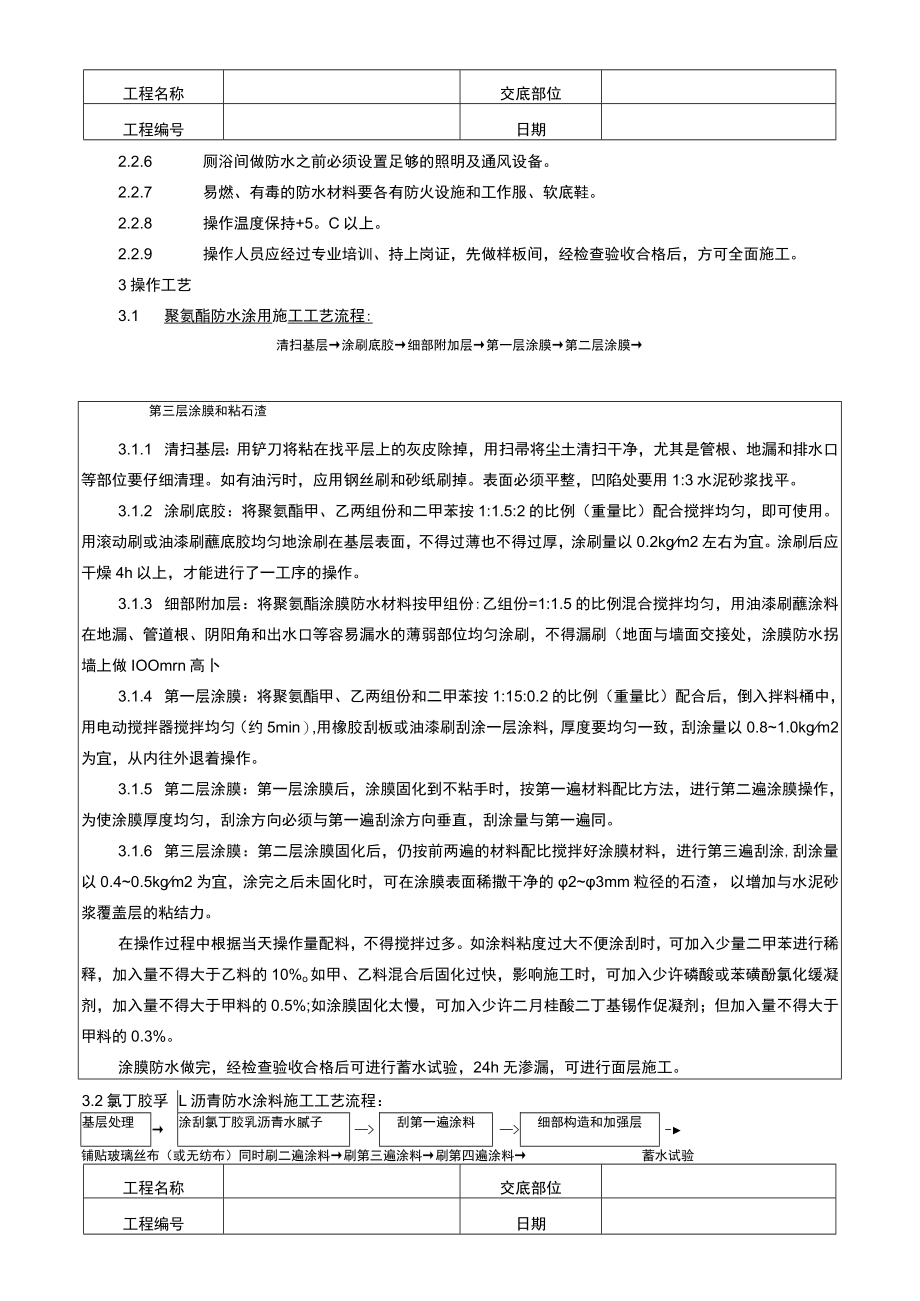

厕浴间涂膜防水施工技术交底记录.docx_第3页
第3页 / 共6页
厕浴间涂膜防水施工技术交底记录.docx_第4页
第4页 / 共6页
厕浴间涂膜防水施工技术交底记录.docx_第5页
第5页 / 共6页
厕浴间涂膜防水施工技术交底记录.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《厕浴间涂膜防水施工技术交底记录.docx》由会员分享,可在线阅读,更多相关《厕浴间涂膜防水施工技术交底记录.docx(6页珍藏版)》请在第壹文秘上搜索。

1、技术交底记录工程名称交底部位工程编号日期交底内容:厕、浴间涂膜防水施工1范围本工艺标准适用于工业与民用建筑厕、浴间地面的聚氨酯、氯丁胶乳沥青、SBS橡胶改性沥青等涂膜防水材料施工。2施工准备2.1 材料及主要机具:2.1.1 聚氨酯防水涂料:是一种化学反应型涂料,以双组份形式使用,由甲组份和乙组份按规定比例配合后,发生化学反应,由液态变为固态,形成较厚的防水涂膜。2.1.1.1 主体材料:甲组份:异置酸基含料,以3502%为宜。乙组份:羟基含量,以070.1%为宜。甲、乙料易燃、有毒、均用铁桶包装,贮存时应密封,进场后放在阴凉、干燥、无强日光直晒的库房(或场地)存放。施工操作时应按厂家说明的比

2、例进行配合,操作场地要防火、通风,操作人员应戴手套、口罩、眼镜等,以防溶剂中毒。2.1.1.2 主要辅助材料:磷酸或苯磺酰氮:凝固过快时,作缓凝剂。二月桂酸二丁基锡:凝固过慢,作促凝剂用。二甲苯:清洗施工工具用。乙酸乙酯:清洗手上凝胶用。107胶:修补基层用。玻璃丝布(幅宽90cm,14目)或无纺布。石渣:2mm左右,粘结过渡层用。水泥:425号以上硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥,补基层用。2.1.1.3 聚氨酯防水涂料,必须经试验合格方能使用,其技术性能应符合以下要求:固体含量:93%;抗拉强度:0.6MPa以上;延伸率:300%;柔度:在-20。C绕20mm圆棒无裂纹;耐热性:

3、在85o加热5h,涂膜无流淌和集中气泡;工程名称交底部位工程编号日期不透水水性:动水压02MPa恒压Ih不透水。2.1.2 氯丁胶乳沥青防水涂料:系水乳型,以聚氯丁二烯乳状波与乳化石油沥青在一定条件下均匀掺合乳化后,呈深棕色涂料。2.1.2.1 氯丁胶乳沥青使用前必须试验,其技术性能应符合以下要求:外观:深棕色乳状液固体含量;43%;粘结强度:0.67MPa;柔度:-10。C绕10mm圆棒无裂纹;耐热性:80,5h无变化;不透水性:动水压0.1MPa,但压0.5h不透水。2.1.2.2 如设计要求加布时,为中碱涂膜玻璃丝布(幅宽90cm,I4目)或无纺布。2.1.3 SBS橡胶改性沥青防水涂料

4、:是以沥青、橡胶、合成树脂为主要原料制成的水乳型弹性沥青防水材料。在沥青中加入SBS以后提高了沥青的防水性和弹性。2.1.3.1 SBS橡胶改性沥青防水涂料,使用前应经试验合格后方可使用,其技术性能应符合以厂要求:外观:黑色粘稠液体;固体含量:40%;粘结强度(与水泥砂浆的粘结强度):0.3MPa;柔度:在-20C2C以下绕3mm金属棒半周,涂膜无裂纹剥落现象。2.1.3.2 玻璃丝布(幅宽90cm,14目)或无纺布。2.1.4 主要机具:电动搅拌器、拌料桶、油漆桶、塑料刮板。铁皮小刮板、橡胶刮板、弹簧秤、油漆刷(刷底胶用X滚动刷(刷底胶用X小抹子、油工铲刀、苕帚、消防器材。2.2 作业条件;

5、2.2.1 穿过厕浴间楼板的所有立管、套管均已做完并经验收,管周围缝隙用1:2:4豆石混凝土填塞密实(楼板底需支模板卜2.2.2 厕浴间地面垫层已做完,向地漏处找2%坡,厚度小于30mm时用混合灰,大于30mm厚用1:6水泥焦渣垫层。2.2.3 厕浴间地面找平层已做完,表面应抹平压光、坚实平整,不起砂,含水率低于90%(简易检测方法:在基层表面上铺一块1m2橡胶板,静置34h,覆盖橡胶板部位无明显水印,即视为含水率达到要求卜2.2.4 找平层的泛水坡度应在2%以上,不得局部积水,与墙交接处及转角均要抹成小圆角。凡是靠墙的管根处均抹出5%坡度,避免此处存水(图7-10卜2.2.5 在基层做防水涂

6、料之前,在以下部位用建筑密封膏封严。穿过楼板的立管四周、套管与立管交接处、大便器与立管接口处、地漏上口四周等。见图7-11、7-12.7-13、7-14o图7-11立管四周封建筑密封齐图7-12套管与地面交接处与立管交接处、封建筑密封青工程名称交底部位工程编号日期2.2.6 厕浴间做防水之前必须设置足够的照明及通风设备。2.2.7 易燃、有毒的防水材料要各有防火设施和工作服、软底鞋。2.2.8 操作温度保持+5。C以上。2.2.9 操作人员应经过专业培训、持上岗证,先做样板间,经检查验收合格后,方可全面施工。3操作工艺3.1 聚氨酯防水涂用施工工艺流程:清扫基层涂刷底胶细部附加层第一层涂膜第二

7、层涂膜第三层涂膜和粘石渣3.1.1 清扫基层:用铲刀将粘在找平层上的灰皮除掉,用扫帚将尘土清扫干净,尤其是管根、地漏和排水口等部位要仔细清理。如有油污时,应用钢丝刷和砂纸刷掉。表面必须平整,凹陷处要用1:3水泥砂浆找平。3.1.2 涂刷底胶:将聚氨酯甲、乙两组份和二甲苯按1:1.5:2的比例(重量比)配合搅拌均匀,即可使用。用滚动刷或油漆刷蘸底胶均匀地涂刷在基层表面,不得过薄也不得过厚,涂刷量以0.2kgm2左右为宜。涂刷后应干燥4h以上,才能进行了一工序的操作。3.1.3 细部附加层:将聚氨酯涂膜防水材料按甲组份:乙组份=1:1.5的比例混合搅拌均匀,用油漆刷蘸涂料在地漏、管道根、阴阳角和出

8、水口等容易漏水的薄弱部位均匀涂刷,不得漏刷(地面与墙面交接处,涂膜防水拐墙上做IOOmrn高卜3.1.4 第一层涂膜:将聚氨酯甲、乙两组份和二甲苯按1:15:0.2的比例(重量比)配合后,倒入拌料桶中,用电动搅拌器搅拌均匀(约5min),用橡胶刮板或油漆刷刮涂一层涂料,厚度要均匀一致,刮涂量以0.81.0kgm2为宜,从内往外退着操作。3.1.5 第二层涂膜:第一层涂膜后,涂膜固化到不粘手时,按第一遍材料配比方法,进行第二遍涂膜操作,为使涂膜厚度均匀,刮涂方向必须与第一遍刮涂方向垂直,刮涂量与第一遍同。3.1.6 第三层涂膜:第二层涂膜固化后,仍按前两遍的材料配比搅拌好涂膜材料,进行第三遍刮涂

9、,刮涂量以0.40.5kgm2为宜,涂完之后未固化时,可在涂膜表面稀撒干净的23mm粒径的石渣,以增加与水泥砂浆覆盖层的粘结力。在操作过程中根据当天操作量配料,不得搅拌过多。如涂料粘度过大不便涂刮时,可加入少量二甲苯进行稀释,加入量不得大于乙料的10%o如甲、乙料混合后固化过快,影响施工时,可加入少许磷酸或苯磺酚氯化缓凝剂,加入量不得大于甲料的0.5%;如涂膜固化太慢,可加入少许二月桂酸二丁基锡作促凝剂;但加入量不得大于甲料的0.3%。涂膜防水做完,经检查验收合格后可进行蓄水试验,24h无渗漏,可进行面层施工。3.2氯丁胶孚L沥青防水涂料施工工艺流程:基层处理涂刮氯丁胶乳沥青水腻子刮第一遍涂料

10、细部构造和加强层-铺贴玻璃丝布(或无纺布)同时刷二遍涂料刷第三遍涂料刷第四遍涂料蓄水试验工程名称交底部位工程编号日期3.2.1 基层处理:先检查基层水泥砂浆找平层是否平整,泛水坡度是否符合设计要求,面层有坑凹处时,用水泥砂浆找平,用钢丝刷扁铲将粘结在面层上的浆皮铲掉,最后用扫帚将尘土扫干净。3.2.2 基层满刮氯丁胶乳沥青水泥腻子:将搅拌均匀的氯丁胶乳沥青防水涂料倒入小桶中,掺少许水泥搅拌均匀,用刮板将基层满刮一遍。管根和转角处要厚刮并抹平整。3.2.3 第一遍防水涂料:根据每天使用量将氯丁胶乳沥青防水涂料倒入小桶中下班时将余料倒回大桶内保存,防止干燥结膜影响使用。待基氯丁胶乳水泥腻子干燥后,

11、开始涂刷第一遍涂料,用油漆刷或滚动刷蘸涂料满刷一遍,涂刷要均匀,表面不得有流淌堆积现象。3.2.4 细部构造和加强层:阴角、阳角先做一道加强层,即将玻璃丝布(或无纺布)铺贴于上述部位,同时用油漆刷刷氯丁胶乳沥青防水涂料。要贴实、刷平,不得有折皱。管子根部也是先做加强层。可将玻璃丝布(或无纺布)剪成锯齿形,铺贴在套管表面,上端卷入套管中,下端贴实在管根部平面上,同时刷氯丁胶乳沥青防水涂料,贴实、刷平。地漏、蹲坑等与地面相交的部位也先做二层加强层。如果墙面无防水要求时,地面的防水涂层往墙面四周卷起IOOmm高,也做加强层。3.2.5 铺玻璃丝布(或无纺布),同时刷第二遍涂料:细部构造层做完之后,可

12、进行大面积涂布操作,将玻璃丝布(或无纺布)卷成圆筒,用油漆刷蘸涂料,边刷,边滚动玻璃丝布(或无纺布)卷,边滚边铺贴,并随即用毛刷将玻璃丝布(或无纺布)碾压平整,排除气泡,同时用刷子熊涂料在已铺好的玻璃丝市(或无纺布)上均匀涂刷,使玻璃丝布(或无纺布)牢固的粘结在基层上,不得有漏涂和皱折。一般平面施工从低处向高处做,按顺水接茬从里往门口做,先做水平面后做垂直面,玻璃丝布(或无纺布)搭接不小于IOCmo3.2.6 第三遍防水涂料:待第二层涂料干燥后,用油漆刷或滚动刷满刷第三遍防水涂料。3.2.7 第四通防水涂料:第三遍涂料干燥后,再满刷最后一遍涂料,表面撤一层粗砂,干透后做蓄水试验。3.2.8 蓄

13、水试验:防水层涂刷验收合格后,将地漏堵塞,蓄水2cm高,时间不少于24h,若无渗漏为合格,可进行面层施工。氯丁胶孔沥青防水涂料的涂布遍数和玻璃丝市(或无纺布)的层数,均根据设计要求去操作,可参照上述方法。13SBS单胶改隼沥青防水涂料施工工艺流程:基层处理涂刷第一遍涂料细部处理一布二涂蓄水试验3.3.1 基层处理:同氯丁胶乳沥青涂料做法。3.3.2 涂第一遍涂料:用油漆刷蘸SBS橡胶改性沥青防水涂料,满涂刷一遍,要先上后下,先高后低,涂刷均匀,不得有漏刷之处。3.3.3 细部处理:立管根部、地漏、蹲坑等部位与地面交接处,均要细致地涂刷SBS防水涂料,不得漏刷。3.3.4 一布二涂:先将玻璃丝布

14、卷成筒,用油漆刷蘸涂料,边刷、边滚动,边粘贴,随时用油漆刷将布碾平整,排除气泡,玻璃丝市搭接长度不小于5cm(如果需铺二层布时,要将上下搭接缝错开),紧工程名称交底部位工程编号日期跟着油漆刷在已铺的玻璃丝布上再涂刷一遍涂料,直到玻璃丝布网眼布满涂料,刷涂料后不得留有死折、气泡、翘边和白茬,铺贴要平整。3.3.5 蓄水试验:防水涂料按设计要求的涂层涂完后,经质量验收合格,进行蓄水试验,临时将地漏堵塞,门口处抹挡水坎,蓄水2cm,观察24h无渗漏为合格,可进行面层施工。4质量标准4.1 保证项目:4.1.1 所用涂膜防水材料的品种、牌号及配合比,应符合设计要求和国家现行有关标准的规定。对防水涂料技

15、术性能四项指标必须经试验室进行复验合格后,方可使用。4.1.2 涂膜防水层与预埋管件、表面坡度等细部做法,应符合设计要求和施工规范的规定,不得有渗漏现象(蓄水24h观察无渗漏)04.1.3 找平层含水率低于9%,并经检查合格后,方可进行防水层施工。4.2 基本项目:4.2.1 涂膜层涂刷均匀,厚度满足设计要求,不露底。保护层和防水层粘结牢固,紧密结合,不得有损伤。4.2.2 底胶和涂料附加层的涂刷方法、搭接收头,应符合施工规范要求,粘结牢固、紧密,接缝封严,无空鼓。4.2.3 表层如发现有不合格之处,应按规范要求重新涂刷搭接,并经有关人员认证。4.2.4 涂膜层不起泡、不流淌,平整无凹凸,颜色亮度一致,与管件、洁具、地脚螺丝、地漏、排水口等接缝严密,收头圆滑。5成品保护5.1 涂膜防水层操作过程中;不得污染已做好饰面的墙壁、卫生洁具、门窗等。5.2 涂膜防水层做完之后,要严格加以保护,在保护层未做之前,任何人员不得进入,也不得在卫生间内堆积杂物,以免损坏防水层。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 防水建筑

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
