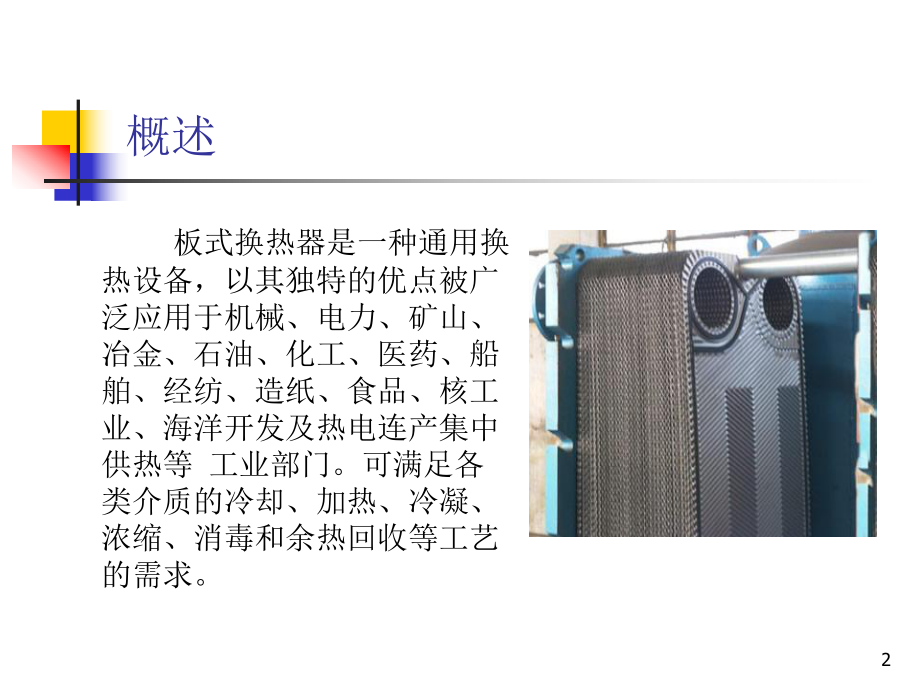

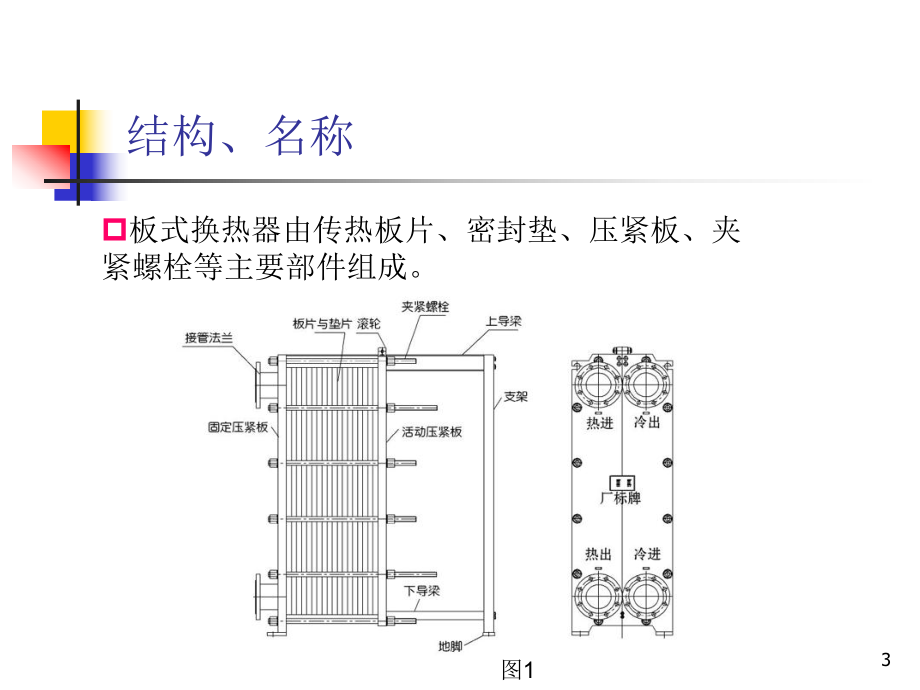

1、1 板式换热器2概述 板式换热器是一种通用换热设备，以其独特的优点被广泛应用于机械、电力、矿山、冶金、石油、化工、医药、船舶、经纺、造纸、食品、核工业、海洋开发及热电连产集中供热等 工业部门。可满足各类介质的冷却、加热、冷凝、浓缩、消毒和余热回收等工艺的需求。 3结构、名称p板式换热器由传热板片、密封垫、压紧板、夹紧螺栓等主要部件组成。 图14结构、名称图25结构、名称换热板片：换热板片：换热板片表面压制成为波纹型或槽型，以增加板的刚度，增大流体的湍流程度，提高传热效率。其材质多为不锈钢、铜、铝、铝合金、钛、镍等。板角处的角孔起着连接通道的作用。 工作介质分别在板片间形成的窄小而曲折的通道中交
2、错流过，进行换热。由于板片相互倒置安装，波纹交叉所形成的数千个触点错列均布，使流体绕这些触点回绕流动，产生强烈扰动，形成极高的换热系数，使换热器具有极高的换热效率和承压能力。u换热板片图3图46结构、名称u了解一下液体三种流态层 流湍流 0.20.8m/s弥散涡流图57结构、名称u换热板片换热板片波纹形式：换热板片波纹形式： 序 号 波 纹 形 式代 号 1人字形波纹 R 2 水平平直波纹 P 3球形波纹 Q 4斜波纹 X 5竖直波纹 S8结构、名称u换热板片RPQXS换热板片波纹形式：（分对交流、单边流）换热板片波纹形式：（分对交流、单边流）图69结构、名称u换热板片人字形换热板片分A板和B
3、板，板片安装组合排列中，必须是A B板交叉排列，不允许出现“AA” “BB”.A板B板图7图810结构、名称u换热板片换热板片角孔编号：换热板片角孔编号：面对板片胶垫一面右上方角孔为1，按逆时针排列，不冲孔编号为0.（如图9）图911结构、名称u密封胶垫密封胶垫密封胶垫：板的周边放置垫片，不仅起到密封作用，也使板与板之间形成一定间隙，从而构成流体通道。垫片能承受的温度实质上就是板换的工作温度，板换的工作压力也受垫片制约。垫片的上下主密封面应平整光滑，不能有任何气泡、凹坑、飞边及其他影响密封的缺陷。阴凉、干燥、避光环境存放，环境温度不超40，不与酸、碱、油类及有机溶剂接触，避免重压。丁腈橡胶三元
4、乙丙橡胶氟橡胶氯丁橡胶硅橡胶NEFCQ12结构、名称u密封胶垫材料使用介质范围使用温度丁腈橡胶耐油、适用于一般工况场合 -20135三元乙丙橡胶耐酸、耐碱、耐盐、氯化物及有机溶剂等严重腐蚀的场合 -50180氟橡胶耐高温、耐酸碱、油类、试剂等场合 -50250氯丁橡胶耐油、适用于一般工况场合 -20150硅橡胶抗低温，耐干热-65230材料及性能表13结构、名称u型号表示方法框架结构形式代号板片材料代号换热器换热面积m2设计压力 MPa单板公称换热面积m2板片波纹形式代号板式换热器代号（B BL BZ)1、框架结构形式为时，框架结构形式代号省略2、B板式换热器代号 BL板式冷凝器代号 BZ板式
5、蒸发器代号14结构、名称u型号表示方法框架结构形式代号框架形式代号双支撑框架式带中间隔板双支撑框架式带中间隔板三支撑框架式悬臂式顶杆式带中间隔板顶杆式活动压紧板落地式图1015结构、名称u型号表示方法举例： BR0.3-1.6-15-N-I或BR0.3-1.6-15-N表示：波纹形式为人字形，单板公称换热面积为0.3，设计压力为1.6Mpa，换热面积为15，用丁腈垫片密封的双支撑框架结构的板式换热器。 16流程组合17流程组合图1118流程组合图1219流程组合图1320流程组合图1421搬运和安装1、搬运吊装要注意设备重心。吊装力要作用在两块压紧板上，不得挂在接管、上下导杆、前支柱及板片上。
6、2、换热器周围应留有足够满足检修的空间。3、设备平放与地基平台上，先对准固定压紧板侧连接板上的螺孔，按下轴进行找平，紧固地脚螺栓。4、设备就位后，安装管路时，应在管路上配全阀门、压力表、温度计，在出口处装排气阀，在进出口部分最低处应考虑放空。5、如果泵的出口最大压力可能高过换热器最高使用压力，要在换热器进口安装减压阀和安全阀。22搬运和安装6、当活动压紧板侧有进出口接管时，管线应有一定的柔性，以便在操作过程中，补偿板片因为泄漏或其他原因变动活动压紧板的位置。7、所有外接管线，应配制吊架，支持架及适应膨胀变形等措施，以防止换热器上的接管受约束，造成较大应力。8、当使用介质不干净，有较大颗粒或长纤
7、维时，进口处应装有过滤器。23设备使用1、设备就位后，使用拉杆，将两压紧板上紧时，使L值达到标牌上给定的Lmax. 注： L=（板间距+板厚度）板片数 制造厂家在出厂说明书上提供有各种规格板片的间距和厚度2、上紧螺栓顺序 用扳手按图顺序将拉杆对称上紧，活动与固定压紧板应保持平行，上到预定位置时，L值各处保持相等，新设备使用时，L值应控制在Lmax或稍小于Lmax即可，随着使用时间增加，胶垫老化逐步调紧L值。严禁使L值小于Lmin ，以防板片触点损坏。u开车24设备使用顺序：按右图1到10的顺序，把活动板紧到需要的L值。紧板过程中保持活动与固定板的平行。过程中各处L值的偏差不能大于5毫米，板紧固
8、到位后各处L值的差不能大于1毫米。u开车L图15图1625设备使用3、水压试验水压试验： 新安装的设备及经过拆卸维修或换板片的换热器，均应重新进行水压试验。3.1 水压试验用水，水温53.2 水压试验，单侧进行，当试验压力0.1MPa时，缓慢升压至规定压力。保压30分钟，无漏为合格。 当试验压力0.1MPa时缓慢升压至规定试验压力的二分之一，保压10分钟后卸压，换另一侧，缓慢升压至试验压力的二分之一处，保压10分钟，再缓慢升到规定压力，保压30分钟，卸压再试另一侧，缓慢升至规定试验压力，保压30分钟无漏为合格。 水压试验压力为设计压力的1.25倍。u开车26设备使用3、水压试验水压试验： 3.
9、3 如发现泄漏，可根据具体情况，再压紧23毫米后再试压。 3.4注意事项： a、升压前必须将设备内的空气放净。 b、不得超压试验。 c、应均匀上紧螺母。 d、禁止将设备中板片压紧的L值小于Lmin.u开车27设备使用4、开车、开车4.1 开车前仔细检查板式换热器进出口管线及开关是否符合要求，两板间压紧尺寸是否符合规定值。4.2 开启板式换热器出口，再开启该设备进口，缓慢升压、升温，为了稳定操作，尽可能两侧流体同步调节。4.3 根据进出口压力温度指示，将阀门开启到预定工艺参数，保持稳定操作。u开车28设备使用u运行及停车 运行1、操作过程中，压力应稳定，避免忽高忽低。2、在运行过程中，发现渗漏，
10、应在卸压状态下进行补加压紧 23毫米后再运行。3、当使用超过150或有腐蚀性、易燃介质的，建议在板片束两侧加薄铁皮保护罩，以防伤人及热量损失。29设备使用u运行及停车 停车1、停车时应缓慢关闭换热器两侧流体口阀门，使两侧压力同时缓慢下降。（先关进口阀，后关出口阀）。如果长时间停车，应放空残液并松开拉杆螺母(1.1L)。2、尤其强调，除事故状态时除事故状态时, ,阀门的开关都应缓慢进行阀门的开关都应缓慢进行, ,特别是特别是关闭阀门停止流体流动时关闭阀门停止流体流动时, ,由于流体突然停止流动由于流体突然停止流动, ,可能会产可能会产生超过正常压力几倍的冲击压力生超过正常压力几倍的冲击压力. .
11、 3、冬季停止运行的换热器应及时放掉设备内的介质或采取其它的防冻措施，避免冻坏设备。30维 修1、在化工、石油、造纸等行业，介质及操作条件较差的情况下，应定期清洗维修，在可能的情况下，推荐采用不拆卸体内循环冲洗，若介质易产生聚合物，停车后必须立即清洗。2、拆卸程序2.1板式换热器拆卸前，首先测量板束的压紧长度尺寸，做好记录（重装时应比原尺寸压得更紧点）2.2用扳手按图15，把螺母以5、6、7、8、9、10、3、4、1、2，顺序交叉分组松动。2.3拉杆拆除后，将活动压紧板，移动到立柱一端，再拆板片。先将板片托起，把板片移动到上轴缺口处，前或后倾斜即可拿出。见图17不同的结垢形式，拆装要求不同。3
12、1维 修RJ-520NQ-405NQ-305RJ-10632维 修3、清洗3.1板式换热器应按预定周期检修，如换人效率明显降低、压降明显变化，应进行清洗。3.2清洗工作量小时，可在板片悬挂状态下逐张进行。如果结垢严重，应将板片拆下，放平清刷。3.3如用化学清洗剂，可在设备内打循环，倘若用机械清洗，需将设备打开。洗刷板片，要用软刷子，钛材板片，禁止使用钢制的刷子，要避免划伤板片。3.4清水冲洗后，需用布擦干，板面上不允许有异物颗粒及纤维之类的东西。3.5清洗完毕后，对板片、垫圈仔细检查，发现问题及时处理。33维 修3.6板片检查法：着色法：用着色剂检查。（渗透 清洗 显像 检查四步骤）透光法：一
13、面放置光源，人在另一侧检查。单侧试压法：单侧通过水试压至0.35MPa(表压)，若果另一侧最低处有水，迅速拆开，检查片的湿润处。3.7注意：清洗用水的氯离子含量不大于25ppm4、更换垫片4.1需要更换垫片的板片，平放在水平面上，用螺丝刀撬起垫片，轻轻取下（或在板片背面用火轻烤，但要避免金属变色）然后撕下。也有液氮速冷办法34维 修4.2用丙酮甲基液或其它酮类有机溶剂，将密封槽清洗干净。4.3建议使用的粘结剂：J03A 401 403胶。4.4建议胶垫放在7080加热（也可以不加热）。4.5将粘结剂均匀地在密封槽底部涂一层(不宜过多），把加热好的垫片轻轻拉一下，清除垫片赃物，放在密封槽内，贴合
14、均匀，水平叠放平整并加压适当重物，尽量防止干燥通风处，26小时候凉干。4.6逐张检查，是否贴合均匀，并清除多余粘结剂。4.7重新装在框架上，压到要求的L尺寸。按开车程序进行。4.8夹紧螺栓上要涂以黄油，有条件时应套上保护管，以免生锈和碰伤螺纹。 35常发故障及措施u故障：泄漏、渗漏主要原因： 1）L值压紧不够或压偏。 2）垫片粘合不好，有异物或垫片有缺陷。3）垫片老化或垫片材质选用不当。4）板片、密封垫放置颠倒。措施：先检查夹紧螺杆的螺母是否松动及夹紧尺寸是否与设备安装图相符，如螺母松动一般夹紧尺寸偏大，可重新拧紧螺母是否松动及夹紧尺寸与图纸相符；若仍然泄漏则需打开设备检查密封垫片，若密封垫片
