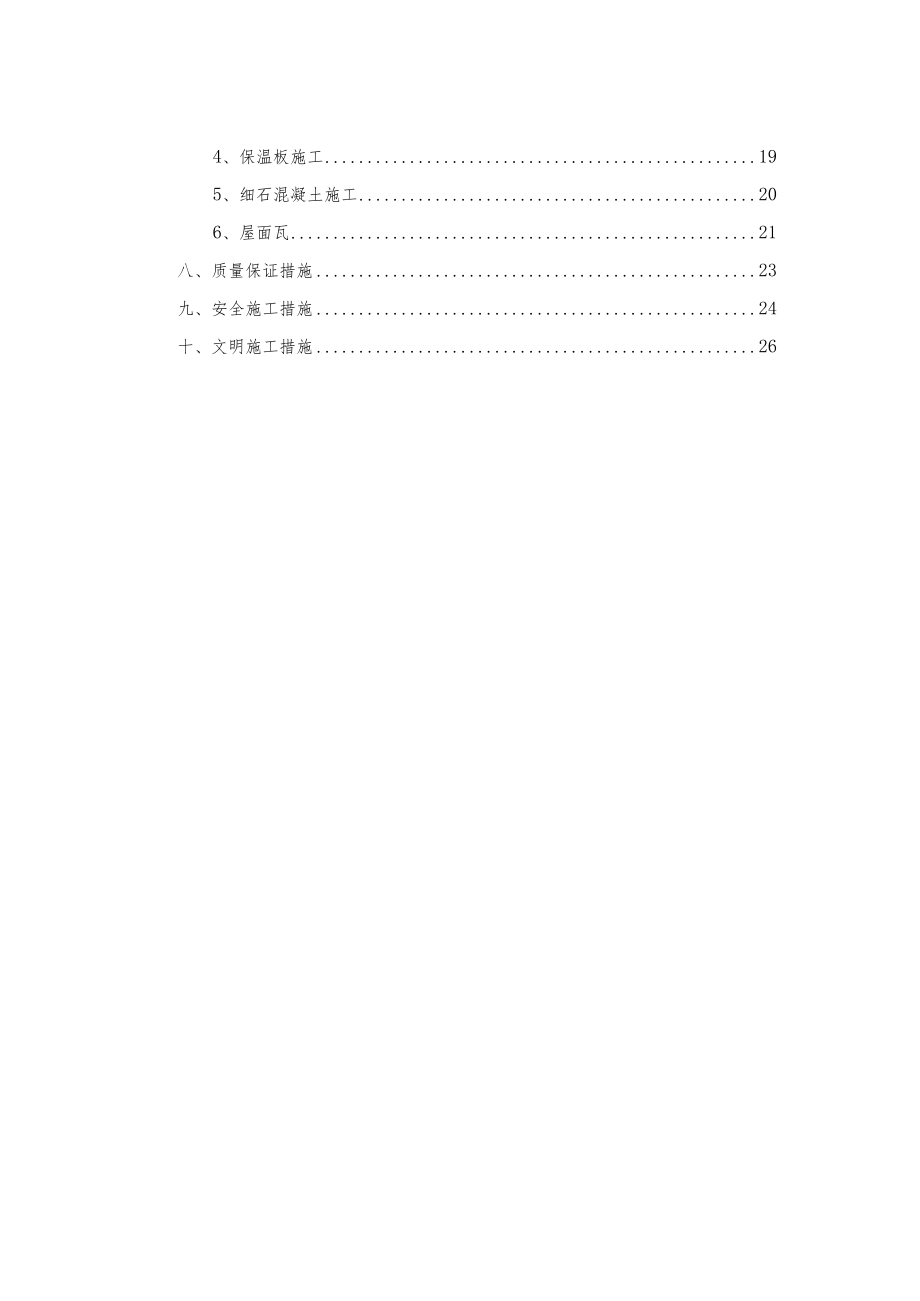

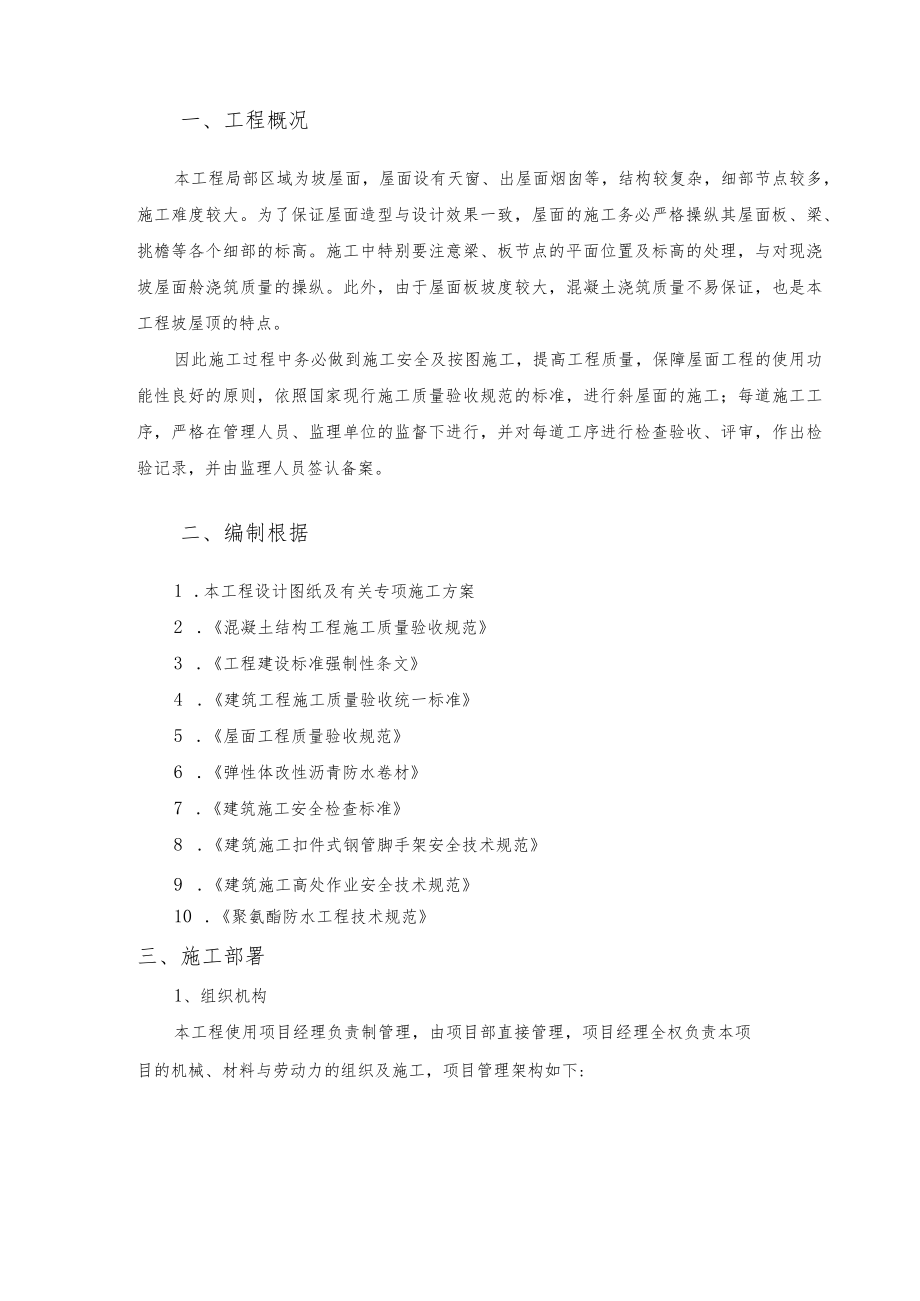

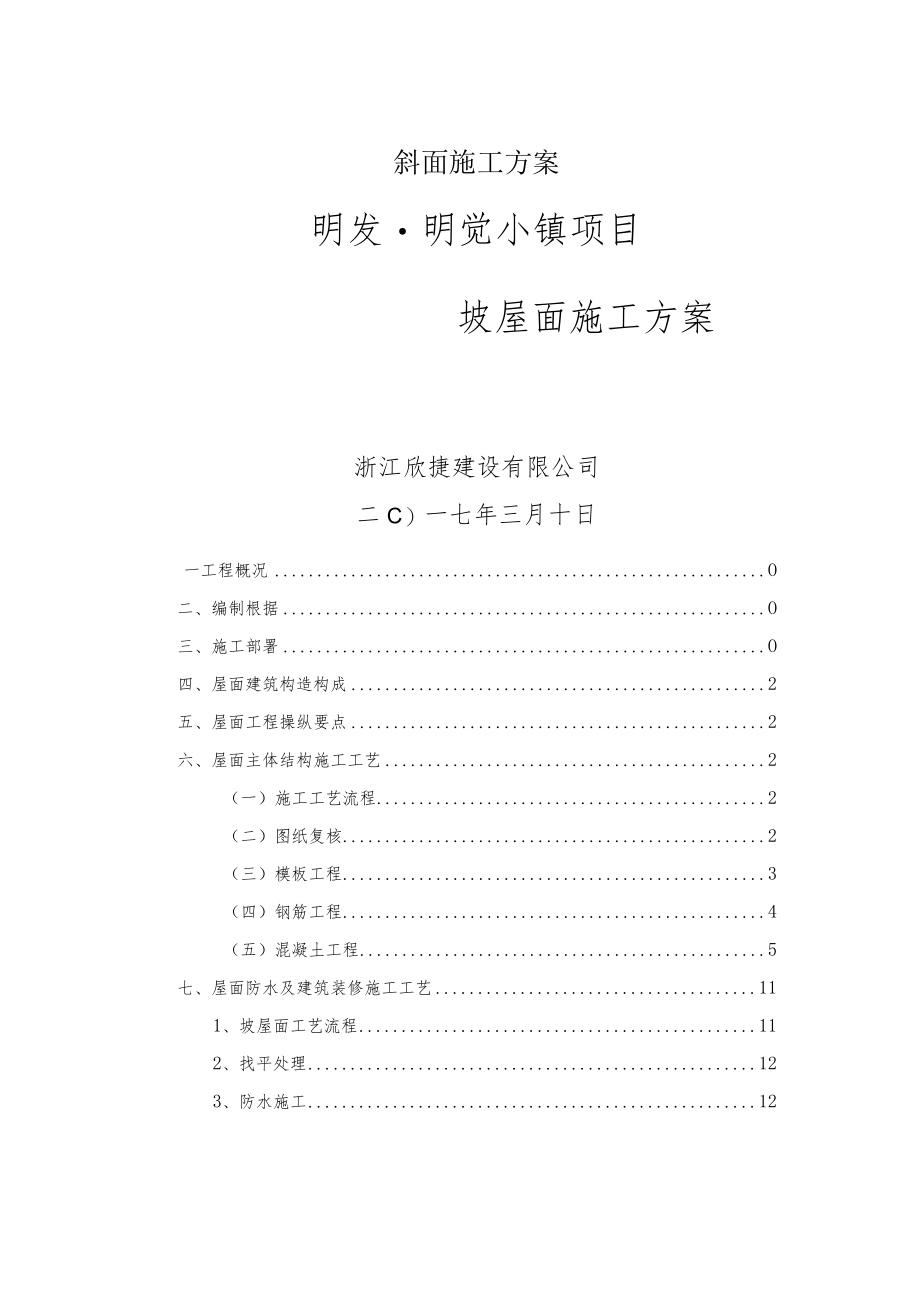

1、斜面施工方案明发明觉小镇项目坡屋面施工方案浙江欣捷建设有限公司二C）一七年三月十日一工程概况O二、编制根据O三、施工部署O四、屋面建筑构造构成2五、屋面工程操纵要点2六、屋面主体结构施工工艺2（一）施工工艺流程2（二）图纸复核2（三）模板工程3（四）钢筋工程4（五）混凝土工程5七、屋面防水及建筑装修施工工艺111、坡屋面工艺流程112、找平处理123、防水施工124、保温板施工195、细石混凝土施工206、屋面瓦21八、质量保证措施23九、安全施工措施24十、文明施工措施26一、工程概况本工程局部区域为坡屋面，屋面设有天窗、出屋面烟囱等，结构较复杂，细部节点较多，施工难度较大。为了保证屋面造型
2、与设计效果一致，屋面的施工务必严格操纵其屋面板、梁、挑檐等各个细部的标高。施工中特别要注意梁、板节点的平面位置及标高的处理，与对现浇坡屋面舲浇筑质量的操纵。此外，由于屋面板坡度较大，混凝土浇筑质量不易保证，也是本工程坡屋顶的特点。因此施工过程中务必做到施工安全及按图施工，提高工程质量，保障屋面工程的使用功能性良好的原则，依照国家现行施工质量验收规范的标准，进行斜屋面的施工；每道施工工序，严格在管理人员、监理单位的监督下进行，并对每道工序进行检查验收、评审，作出检验记录，并由监理人员签认备案。二、编制根据1 .本工程设计图纸及有关专项施工方案2 .混凝土结构工程施工质量验收规范3 .工程建设标准
3、强制性条文4 .建筑工程施工质量验收统一标准5 .屋面工程质量验收规范6 .弹性体改性沥青防水卷材7 .建筑施工安全检查标准8 .建筑施工扣件式钢管脚手架安全技术规范9 .建筑施工高处作业安全技术规范10 .聚氨酯防水工程技术规范三、施工部署1、组织机构本工程使用项目经理负责制管理，由项目部直接管理，项目经理全权负责本项目的机械、材料与劳动力的组织及施工，项目管理架构如下:2、资源配置施工机械及材料计划表序号机械或者设备名称数量额定功率(KW)用于施工部位备注1泵车2材料运输2钢筋切断机43钢筋加工3钢筋弯曲机23钢筋加工4调直切断机23钢筋加工5木工圆锯43模板加工6木工平刨车23模板加工7
4、插入式振动器62.2混凝土振捣8模板2000m2支撑体系9木方1800条支撑体系10钢管32T支撑体系注：以上数量为暂时统计数看L可根据现场实际情况调整(每4栋楼为一个浇筑单位)施工人员计划序号工种人数备注1木工302钢筋工203胫工104电工16信号工2注：以上人员计划为暂定计划，可根据现场实际情况做相应调整（每4栋楼为一个施工单位）3、施工顺序根据主体结构施工进度，30#34#楼斜屋面首先施工，然后施工27#30#楼再次施工其余楼栋（形成有序的分阶段流水施工），故进行两个或者者三个作业面的资源配置能够满足要求。四、屋面建筑构造构成1 .水泥瓦2 .木挂瓦条（可选用）3 .35厚C20细石睑
5、持钉层，配巾4150*150的钢筋网片与屋面板预埋10的钢筋接头。4 .屋面防水SBS改性沥青防水卷材+2.0厚聚氨酯防水涂膜（一布三涂）以别墅为例。5 .挤塑聚苯板（厚度详设计）6 .现浇筑钢筋混凝土屋面板内预埋直径10,钢筋头900*900,伸出屋面30。五、屋面工程操纵要点1、由于屋面坡度较大而且转折较多，在施工过程中对屋脊梁、檐口、老虎窗（外露构件）、汇（分）水线起止点等部位的标高务必精确操纵；关于、坡度阴角线、坡度阳角线、檐口线、转角点、汇（分）水线起止点的定位务必精确；2、坡屋面模板支撑体系的稳固性务必加以操纵。3、屋面混凝土浇筑方法与浇筑顺序，必段保证屋面板内部密实，表面平整。4
6、、加强屋面工程安全管理工作。六、屋面主体结构施工工艺（一）施工工艺流程技术准备一模板安装f钢筋安装一屋面碎浇筑f养护（二）图纸复核由于施工图中只标注了屋脊梁与檐口标高与屋脊梁的起止点、与檐口高度且各个节点上的标高能够反映其他部位的相应标高等，分（汇）水线起止点、坡度的转折点标高等几何尺寸均未表达明细，因此在施工前务必将所有几何尺寸进行精确计算，并与原图纸核对，发现问题及时提出并加以解决，为坡屋面顺利施工制造条件。施工前利用CAD与天正建筑制图软件对坡屋面各几何尺寸进行模拟放线，根据设计图纸现有的尺寸将图形输入电脑中进行建模，并计算出各节点的定位尺寸与标高，反过来与原设计图纸进行对比，找出是否有
7、偏差。核对无误后，再根据CAD确定的尺寸进行现场放样。使用制图软件进行模拟放线，精度高、周期快，可减少不必要的返工。根据软件计算结果，再分别绘制模板放样图、钢筋下料单等，代替传统的手工计算，节约了大量繁琐手工计算工作量，提高了工作效率，并增加了精度。（三）模板工程模板工程是保证坡屋面舲施工质量，加快屋面施工进度的关键环节之一，因此,结合本工程坡屋面的特点、规模，选择适宜的模板及支撑体系，是坡屋面模板工程施工务必考虑的要紧因素。模板及其支撑体系务必具有一定的强度、刚度与稳固性,能可靠承受新浇筑舲的自重、侧压力及施工过程中所产生的荷载。（1）施工工艺流程模板设计一配模加工一刷脱模剂一现场安装一校核
8、固定一校浇捣成型及养护一拆模一表面清理一归堆待用。（2）施工工艺根据本工程实际特点，本工程屋面模板支撑体系使用中48X3.5mm钢管搭设满堂钢管脚手架；梁底、板底主楞使用IOOXIOOmm木方，使用扣件与支撑脚手架连接牢固；次楞使用50X100木方，并用12号（2.642mm）铁丝与主楞绑扎牢固，防止滑动；模板使用厚15mm厚木模板，板面平整，无翘曲变形、干裂脱层现象，使用铁钉钉在次楞木方上（高度不足时使用承插式套筒连接且一个部位不能够连接两次，务必保证足够的刚度及承载力需求）。屋面板施工时根据模板承受的荷载，模板支架确定为支撑体系为钢管满堂脚手架，立杆纵横间距为0.50.8m,钢管立于内外横
9、楞十字交叉处；各立杆间布置双向水平杆，水平杆步距为1.5m,并在离地150设扫地杆一道，在紧靠现浇屋面板底模沿屋面坡度方向加设横杆一道，并在外沿及中轴线部位设置剪刀撑，以使支撑系统形成井字架结构。组模前，模板表面应刷隔离剂润滑，组模时，模板拼缝要严密，加贴胶带纸,能使胫外光内实，防胫漏浆。操纵拆模时间，严格按技术规范要求操纵拆模，由现场施工员指领后方可拆模，操作人员或者非本工种人员严禁任意局部拆模，以免影响舲质量。预埋铁件与预埋套管的安装，务必严格操纵其标高与位置的正确，铁件、套管应与钢筋点焊牢固，保证在硅浇捣过程中不发生位移。关于预留洞、孔用木框，外加二道钢筋夹住并与主筋点焊牢固。施工注意事
10、项：在搭设满堂脚手架前，根据电脑模拟放线得出的转折点、梁位置及标高进行拉线分别设置一排脚手架，然后以此为基准点搭设屋面板的底模，在确定其每个转折坡度均准确无误后，再在其间按上述要求设置满堂脚手架。由于屋面结构坡度较大,为确保底模的稳固，于板底模脚手架支撑部位，沿坡屋面底模设水平杆一道，模板的顶撑紧固使用木楔顶紧加固。施工前做好配板设计，包含模板平面分块图、模板组装、节点放大样图及支撑系统，穿墙螺栓的设置与间距等。各部位支模后务必经质量与牢度检查，严防弹横、偏位。拆外壁墙模板时，不能用力过猛，以免穿墙螺栓松动而引起渗水现象。支架搭设完毕后，组织项目部检查板下木楞与支架立杆连接是否稳固、牢固，根据
11、给定的标高线，认真调节校正木杨下横杆高度，将木楞找平。底模铺设完毕后,用靠尺、塞尺与水平仪检查平整度与楼板底标高，并进行校正。一切无误后，报监理单位单位验收，合格后进行下道工序的施工。（四）钢筋工程1、施工工艺流程施工顺序：钢筋配料一选料一加工一安装柱梁钢筋一绑扎底板底筋一底板面筋2、原材料要求钢材使用经建设单位审批的厂生产的钢材，有出厂合格证与质保书。钢材进场前做好各类钢材的抽样，进场后根据资料要求，在质检部门做好各类试验工作，待各类试验数据符合规范要求后，方可用于本工程。3、钢筋加工本工程的钢筋加工均在加工棚中完成，钢筋的加工严格按设计施工蓝图及国家规范要求进行加工制作。由于屋面板的钢筋长
12、度不规整，且弯拆较多，因此，钢筋在每个转折处均要在加工棚中用冷弯机按设计角度完成，以保证其结构在转折处的断面尺寸。各类钢材按各构件部位设计图要求加工，各类数据与成型尺寸等均按设计图纸与规范要求。各类成型钢材按料单进行分类，各构件应挂牌整齐堆放，切不混淆。对加工制作好的钢筋质量及数量先检查验收后使用。钢筋的运输根据现场施工的实际情况，使用人力运输至绑扎点。钢筋的绑扎符合设计要求及国家的验收规范要求。4、钢筋绑扎：板面纵横筋应先弹线，后绑扎，以保证间距均匀。底筋使用水泥砂浆垫块100Omm错位垫（每平方很多于5个点），墙柱立筋使用水泥支撑固定。底筋与墙筋规格按图，间距均匀，纵横直筋相互垂直平正，弧
13、筋园顺，墙筋横平竖直。钢筋加工与绑扎务必做到班组自检、施工员复检、技术部门抽检，并做好业主、监理与质监部门隐蔽工程验收记录，确认合格后再进入下一道工序施工。底板筋绑扎后，在浇碎前应搭好人行道或者操作台，严禁随意践踏钢筋与变形。5、保护层施工时需对垫块采取可靠的防滑落措施（可用扎丝将垫块捆绑在钢筋上关于底层垫块可用双面胶带粘结在模板上），在舲浇筑时也应注意对垫块的有效保护。（五）混凝土工程本屋面工程结构舲的施工重点在于对於的坍落度、碎的浇捣方法、平整度操纵。根据本工程实际情况与特点，碎的配制严格按照配合比要求进行，并严格操纵校的水灰比、与易性及坍落度。1、混凝土坍落度选择本工程使用商品混凝土，由
14、于屋面坡度较大，混凝土坍落度不宜过小，也不宜过大。塌落度偏大，混凝土不易成型，稍一振捣即发生流淌，无法操纵浇筑厚度；塌落度偏小，尽管易于成型，但容易堵管，混凝土铺设困难，振捣不能充分密实，容易造成蜂窝、麻面，造成质量缺陷。因此本工程混凝土使用低流淌性混凝土，具有一定塑性，易于成型。本工程使用商品混凝土。由于受浇筑时间长、混凝土运输车卸料困难等因素限制，混凝土坍落度不能过小，操纵在100T20mm左右，混凝土坍落度的同意偏差值要操纵在IOmm范围之内。2、混凝土浇筑前准备工作（1）技术准备1）浇筑硅前应对施工人员进行方案与技术交底，使整个浇筑过程有组织、有分工连续有序的进行。2）进行上一道工序进
15、行验收，包含钢筋工程、模板工程、水电预埋及其他有关分项工程等，报监理工程师签字认可及隐蔽验收记录，再进行本道工序的施工。3）舲浇筑前24h应及时通知硅搅拌站，并填写预拌商品硅供应委托单，注明混凝土强度等级、坍落度要求、浇筑时间、浇筑部位、浇筑数量、浇筑方式及其他技术要求，同时应写清晰其他特殊要求。4）提早熟悉天气情况，听天气预报或者拔打气象台电话；5）各类施工机具落实到位，对各类机具进行检查，避免施工中出现机器故障造成不必要的停工。6）关于混泥土塌落度严格操纵，以保证坡屋面的成型尺寸，防止混凝土流淌。7）在钢筋绑扎之前制作长度3米，高度比相应的板厚度小4cm,支架式网片，在钢筋绑扎时候同步绑扎在面筋与低筋之间防止混凝土浇筑时混凝土下滑现象。每2米设置一道（平行屋脊位置处）
