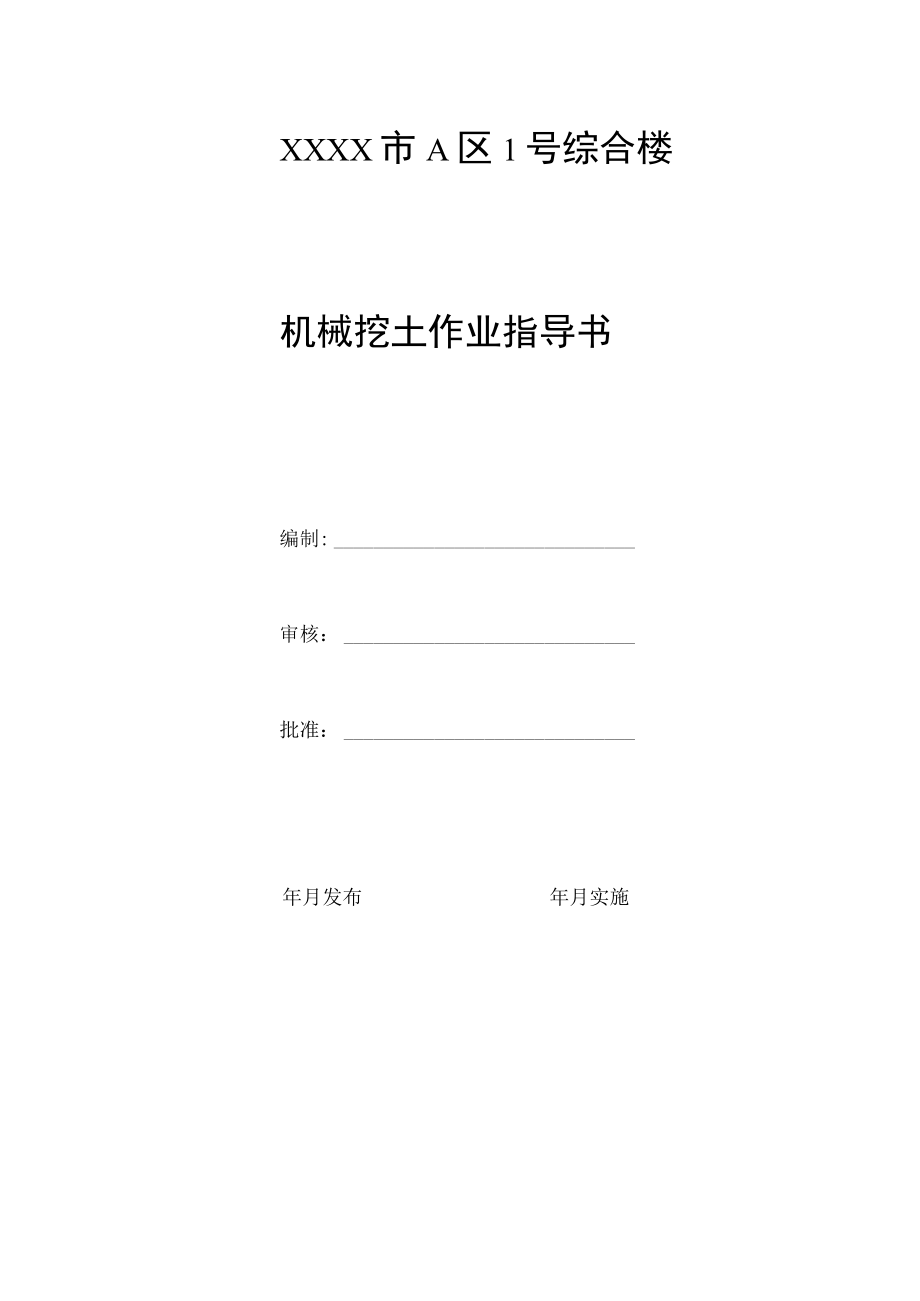

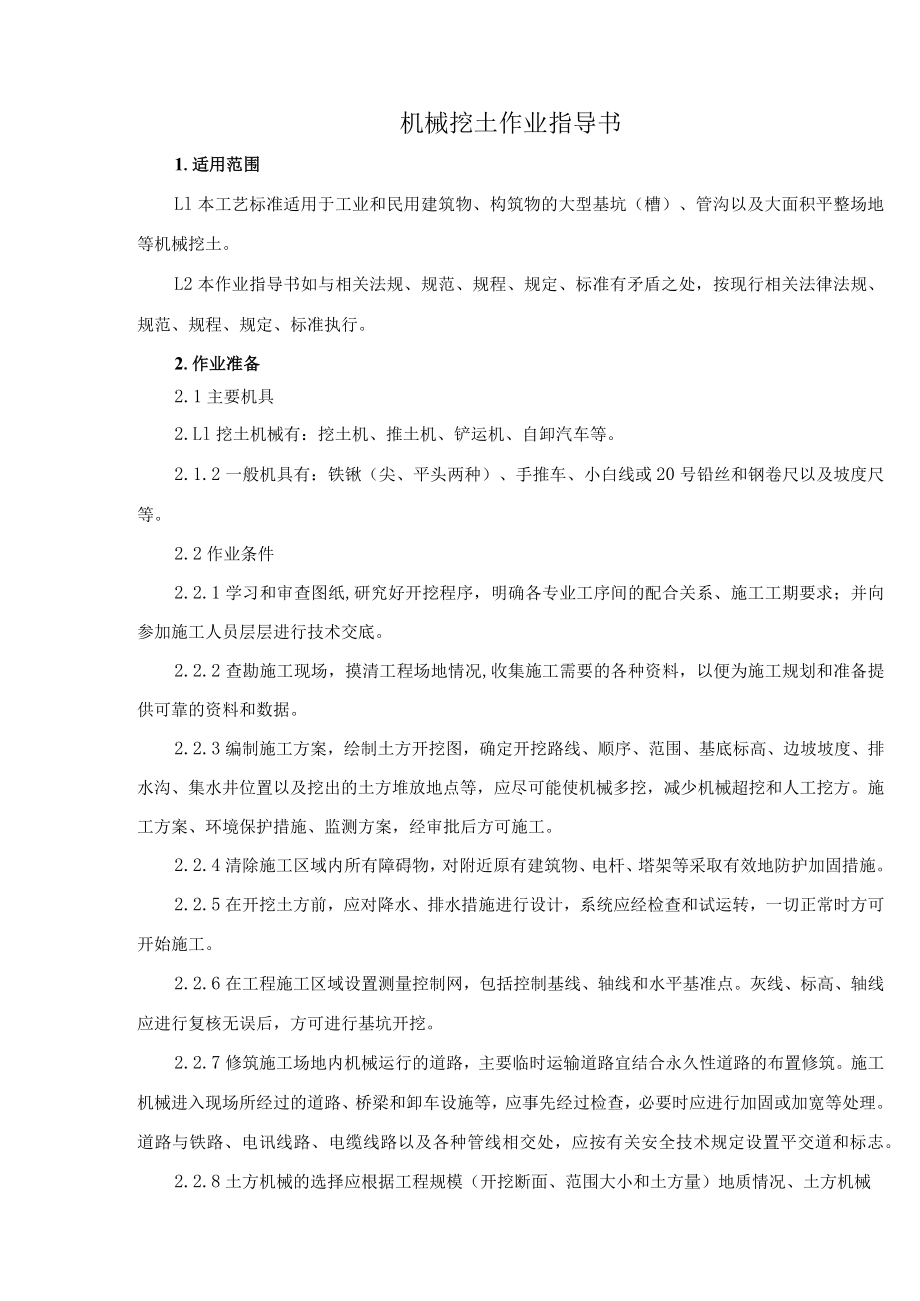

1、XXXX市A区1号综合楼机械挖土作业指导书编制:审核:批准:年月发布年月实施L适用范围112 .作业准备113 .操作方法124 ,质量标准及要求135 .职业健康安全注意事项146 .环境保护注意事项15机械挖土作业指导书1.适用范围Ll本工艺标准适用于工业和民用建筑物、构筑物的大型基坑(槽)、管沟以及大面积平整场地等机械挖土。L2本作业指导书如与相关法规、规范、规程、规定、标准有矛盾之处,按现行相关法律法规、规范、规程、规定、标准执行。2.作业准备2.1主要机具2.Ll挖土机械有:挖土机、推土机、铲运机、自卸汽车等。2.1.2一般机具有:铁锹(尖、平头两种)、手推车、小白线或20号铅丝和钢

2、卷尺以及坡度尺等。2.2作业条件2.2.1学习和审查图纸,研究好开挖程序,明确各专业工序间的配合关系、施工工期要求;并向参加施工人员层层进行技术交底。2.2.2查勘施工现场,摸清工程场地情况,收集施工需要的各种资料,以便为施工规划和准备提供可靠的资料和数据。2.2.3编制施工方案,绘制土方开挖图,确定开挖路线、顺序、范围、基底标高、边坡坡度、排水沟、集水井位置以及挖出的土方堆放地点等,应尽可能使机械多挖,减少机械超挖和人工挖方。施工方案、环境保护措施、监测方案,经审批后方可施工。2.2.4清除施工区域内所有障碍物,对附近原有建筑物、电杆、塔架等采取有效地防护加固措施。2.2.5在开挖土方前,应

3、对降水、排水措施进行设计,系统应经检查和试运转,一切正常时方可开始施工。2.2.6在工程施工区域设置测量控制网,包括控制基线、轴线和水平基准点。灰线、标高、轴线应进行复核无误后,方可进行基坑开挖。2.2.7修筑施工场地内机械运行的道路,主要临时运输道路宜结合永久性道路的布置修筑。施工机械进入现场所经过的道路、桥梁和卸车设施等,应事先经过检查,必要时应进行加固或加宽等处理。道路与铁路、电讯线路、电缆线路以及各种管线相交处,应按有关安全技术规定设置平交道和标志。2.2.8土方机械的选择应根据工程规模(开挖断面、范围大小和土方量)地质情况、土方机械的特点以及施工现场条件、工期等合理选用。3.操作方法

4、3.1工艺流程:确定开挖的顺序和坡度H分段分层平均下挖卜够边和清底3.2挖方坡度3.2.1挖方边坡应根据使用时间、土的种类、物理力学性质、水文情况等确定。临时性挖方的边坡值应符合表1的规定。临时性挖方边坡值表1土的类别边破值(高:宽)砂土(不包括细砂、粉砂)1:1.251:1.50一般性粘土硬1:0.751:1.00硬、塑1:1.001:1.25软1:1.5或更缓碎石类土充填坚硬、硬塑粘性土1:0.50-1:1.00充填砂土1:1.001:1.50注:1设计有要求时,应符合设计标准;2如采用降水或其它加固措施,可不受本表限制,但应计算复核;3开挖深度,对软土不应超过4m,对硬土不应超过8瞑3.

5、3作业方法3. 3.1推土机开挖的基本作业是铲土、运土和卸土三个工作行程和空载回驶行程。铲土时应根据土质情况,尽量采用最大切土深度在最短距离(61Om)内完成,以便缩短低速运行时间,然后直接推运到预定地点。为提高生产率可采用下坡推土法、槽形推土法、并行推土法、分类集中,一次堆送法、斜角推土法、之字斜角堆土法等。几台推土机同时作业,前后距离应大于8m。4. 3.2铲运机的基本作业是铲土、运土、卸土三个工作行程和一个空载回驶行程。在施工中,由于挖填区的分布情况不同,为了提高生产效率,应根据不同施工条件(工程大小、运距长短、土的性质和地形条件等),选择合理的开行路线和施工方法。5. 4施工要点6.

6、4.1土方开挖的顺序、方法必须与设计工况相一致,并遵循“开槽支撑,先撑后挖,分层开挖,严禁超挖”的原则。7. 4.2在开挖过程中,应检查平面位置、水平标高、边坡坡度、排水、降低地下水位系统,并随时观察和监测周围的环境变化,如出现异常情况应及时处理,待恢复正常后方可继续施工。8. 4.3基坑(槽)、管沟的挖土应分层进行。在施工过程中基坑(槽)、管沟边堆置土方不应超过设计荷载、挖方时不应碰撞或损伤支护结构、降水设施。9. 4.4基坑边角部位,机械开挖不到之处,应用少量人工配合清坡,将松土清至机械作业半径范围内,再用机械掏取运走。10. 4.5机械开挖应由深而浅,基底及边坡应预留一层30(500mm

7、厚土层用人工清底、修坡、找平,以保证基底标高和边坡坡度正确,避免超挖和土层遭受扰动。11. 量标准及要求11.1 基、基坑、基槽、管沟和场地的基质必须符合设计要求,并严禁扰动。11.2 土方开挖工程的质量检验标准应符合表2的规定。土方工程的挖方和场地平整允许偏差表2项序项目允许偏差(mm)检验方法柱基基坑基槽挖方场地平整管沟地(路)面基层人工机械主控1标高-50305050-50水准仪2长度、宽度+200+300+500+100经纬仪、用钢尺量项目(由设计中心向两边量)50-100-1503边坡设计要求观察或用坡度尺检查般项目1表面平整度2020502020用2m靠尺和契形塞尺检查2基底土性设

8、计要求观察或土样分析注:地(路)面基层的偏差只适用于直接在挖、填方上做地(路)面的基层5.职业健康安全注意事项1. 1作业前,应查明施工场地明、暗设置物(电线、地下电缆、管道、坑道等)的地点及走向,并采用明显记号表示。严禁在离电缆InI距离以内作业。5. 2作业中,应随时监视机械各部位的运转及仪表指示值,如发现异常,应立即停机检修。6. 3机械运行中,严禁接触转动部位和进行检修。在修理(焊、钾等)工作装置时,应使其降低到最低位置,并应在悬空部位垫上垫木。7. 4挖土应由上而下,逐层进行,严禁先挖坡脚或逆坡挖土。深基坑上下应先挖好阶梯或支撑靠梯,或开斜坡道,并采取防滑措施,严禁踩踏支撑上下。坑四

9、周应设安全栏杆。8. 5基坑开挖应严格按要求放坡。9. 6重物距土坡安全距离:汽车不小于3m;马车不小于2m;起重机不小于4m;土方堆放不小于1m;堆土高不超过1.5m;材料堆放应不小于Im010. 7当基坑较深或晾槽时间很长时,为防止边坡失水松散或地面水冲刷、浸润影响边坡稳定,应采用边坡保护方法。11. 8在施工中遇下列情况之一时应立即停工,待符合作业安全条件时,方可继续施工:12. 8.1挖土区土体不稳定,有发生坍塌危险时;13. 8.2气候突变,发生暴雨、水位暴涨或山洪爆发时;14. 8.3在爆破警戒区内发出爆破信号时;15. 8.4地面涌水冒泥,出现陷车或因雨发生坡道打滑时;16. 8

10、.5工作面净空不足以保证安全作业时;17. 8.6施工标志、防护设施损毁失效时。5 .9配合机械作业的清底、平地、修坡等人员,应在机械回转半径以外工作。当必须在回转半径以内工作时,应停止机械回转并制动好后,方可作业。6 .环境保护注意事项6.1 机械开挖施工及土方运输过程中,应防止尘土飞扬,降低大气质量。6.2大型机械和载重车辆应尽量避免夜间作业,防止噪音过大,以施工所在地有关施工防噪规定为准。6.3机械施工中使用的燃油,应妥善保管,不得泄漏,严禁任意倾倒和加油时漏洒,污染大地。6.4弃土外运,防止渣土遗洒,污染路面。6.5运输车辆,出场应将车轮冲洗干净,防止车轮携带泥土产生粉尘污染大气。6.6凡是施工及生活用废水,必须按现场污水的排放管网有组织地经二级沉淀后排放。
