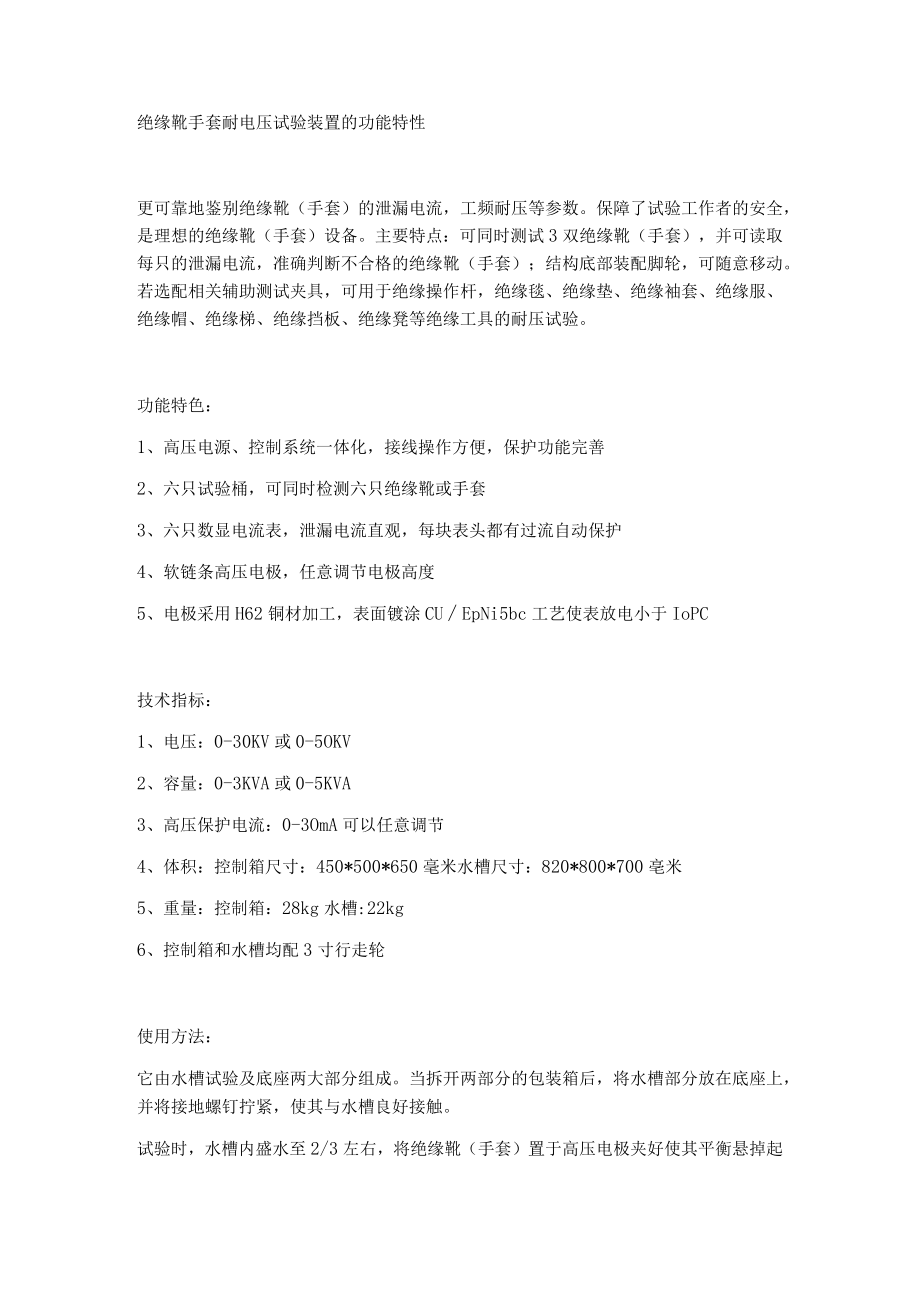

绝缘靴手套耐电压试验装置的功能特性.docx_第1页
第1页 / 共2页

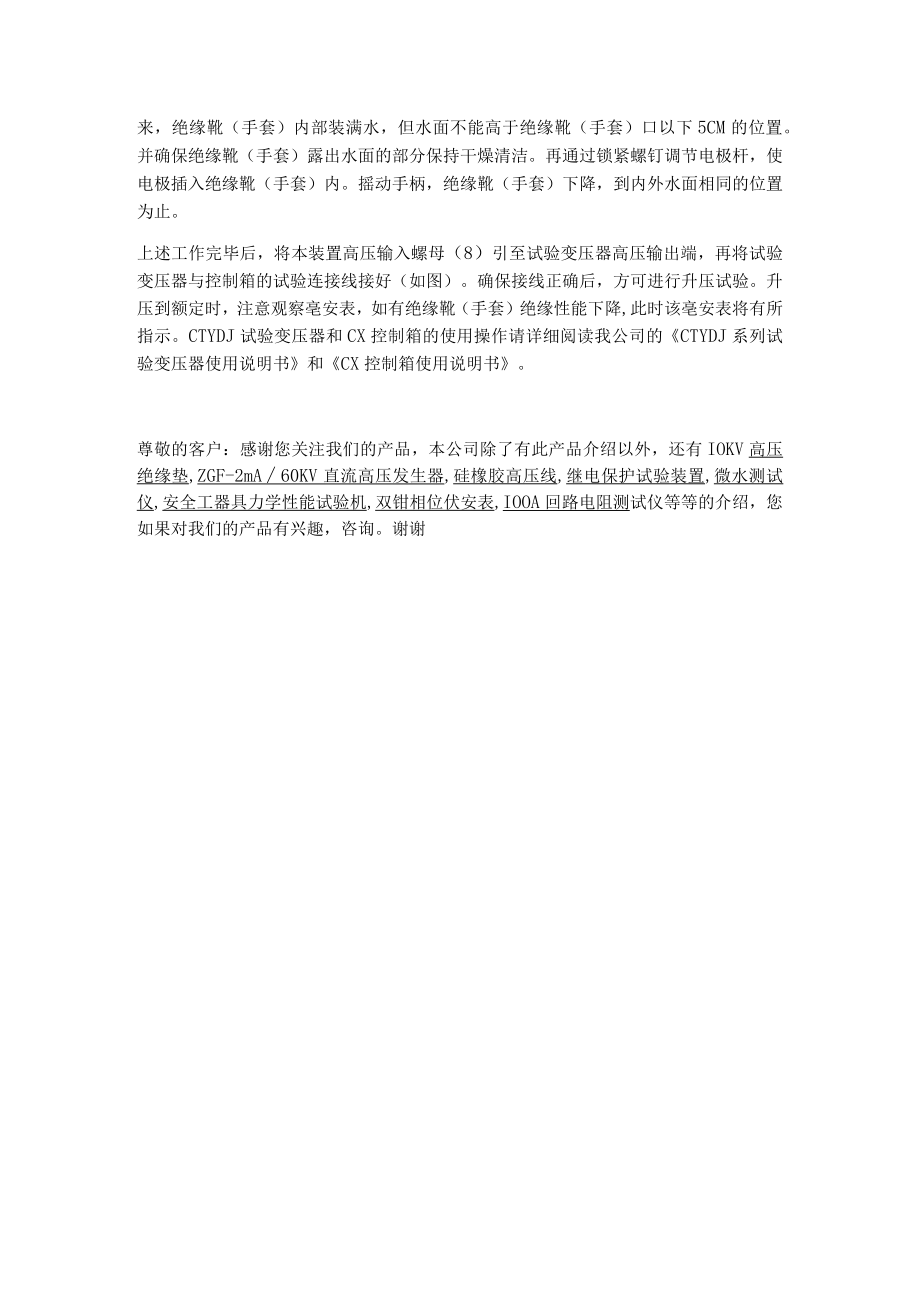

绝缘靴手套耐电压试验装置的功能特性.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《绝缘靴手套耐电压试验装置的功能特性.docx》由会员分享,可在线阅读,更多相关《绝缘靴手套耐电压试验装置的功能特性.docx(2页珍藏版)》请在第壹文秘上搜索。

1、绝缘靴手套耐电压试验装置的功能特性更可靠地鉴别绝缘靴(手套)的泄漏电流,工频耐压等参数。保障了试验工作者的安全,是理想的绝缘靴(手套)设备。主要特点:可同时测试3双绝缘靴(手套),并可读取每只的泄漏电流,准确判断不合格的绝缘靴(手套);结构底部装配脚轮,可随意移动。若选配相关辅助测试夹具,可用于绝缘操作杆,绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。功能特色:1、高压电源、控制系统一体化,接线操作方便,保护功能完善2、六只试验桶,可同时检测六只绝缘靴或手套3、六只数显电流表,泄漏电流直观,每块表头都有过流自动保护4、软链条高压电极,任意调节电极高度5

2、、电极采用H62铜材加工,表面镀涂CUEpNi5bc工艺使表放电小于IoPC技术指标:1、电压:0-30KV或0-5OKV2、容量:0-3KVA或0-5KVA3、高压保护电流:0-3OmA可以任意调节4、体积:控制箱尺寸:450*500*650毫米水槽尺寸:820*800*700亳米5、重量:控制箱:28kg水槽:22kg6、控制箱和水槽均配3寸行走轮使用方法:它由水槽试验及底座两大部分组成。当拆开两部分的包装箱后,将水槽部分放在底座上,并将接地螺钉拧紧,使其与水槽良好接触。试验时,水槽内盛水至2/3左右,将绝缘靴(手套)置于高压电极夹好使其平衡悬掉起来,绝缘靴(手套)内部装满水,但水面不能高

3、于绝缘靴(手套)口以下5CM的位置。并确保绝缘靴(手套)露出水面的部分保持干燥清洁。再通过锁紧螺钉调节电极杆,使电极插入绝缘靴(手套)内。摇动手柄,绝缘靴(手套)下降,到内外水面相同的位置为止。上述工作完毕后,将本装置高压输入螺母(8)引至试验变压器高压输出端,再将试验变压器与控制箱的试验连接线接好(如图)。确保接线正确后,方可进行升压试验。升压到额定时,注意观察亳安表,如有绝缘靴(手套)绝缘性能下降,此时该亳安表将有所指示。CTYDJ试验变压器和CX控制箱的使用操作请详细阅读我公司的CTYDJ系列试验变压器使用说明书和CX控制箱使用说明书。尊敬的客户:感谢您关注我们的产品,本公司除了有此产品介绍以外,还有IOKV高压绝缘垫,ZGF-2mA60KV直流高压发生器,硅橡胶高压线,继电保护试验装置,微水测试仪,安全工器具力学性能试验机,双钳相位伏安表,IOOA回路电阻测试仪等等的介绍,您如果对我们的产品有兴趣,咨询。谢谢
