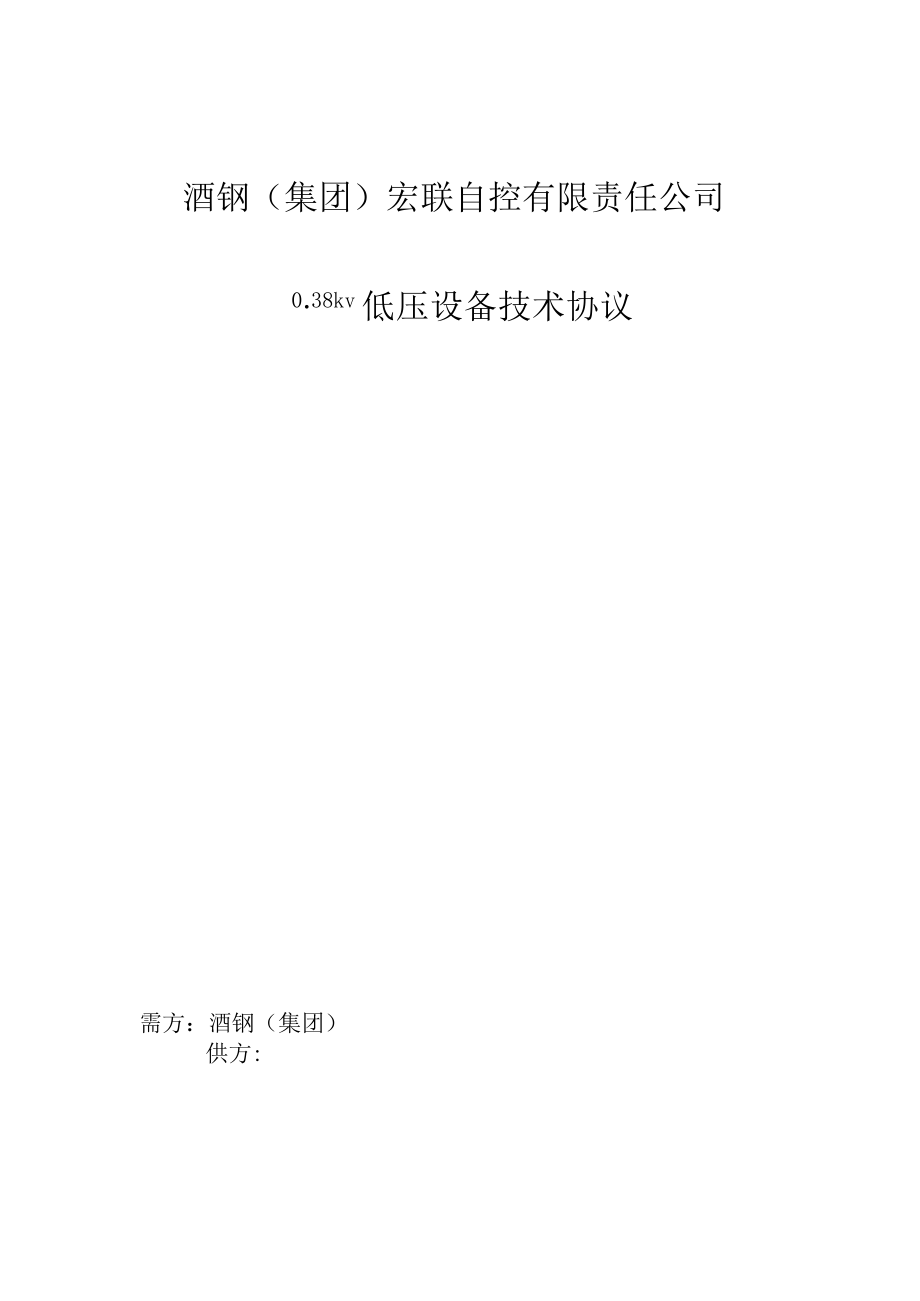

1、酒钢（集团）宏联自控有限责任公司038kv低压设备技术协议需方：酒钢（集团）供方:1 .总则42 .供货范围及要求42.1 供货范围一览表42.2 供货范围要求补充说明52.3 备品备件53 .技术要求61.1 1技术标准61.2 系统设计条件71.3 使用环境条件71.4 低压开关柜技术要求数据表81.5 低压开关柜/动力配电箱内设备配置技术要求数据表91.6 技术要求说明91.7 低压后台监控系统技术要求说明94 .检验及试验1505 .现场安装、调试及技术服务1506 .包装、贮存及运输167 .卖方技术资料交付168 .技术文件附件一览表171.总则1）本协议适用于酒钢（集团）宏联自控
2、有限责任公司0.38kV低压设备供货，其中包括技术指标、性能、结构、试验等要求，还包括资料交付及技术文件等要求。2）本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合相应的标准及本技术协议要求的优质产品。3）所有经买方确认的资料，不能免除卖方应负的责任。4）本技术协议所使用的标准，如与卖方所执行的标准不一致时，按较高标准执行，并应满足所有相关的国标及IEC标准最新有效版本。5）在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充修改要求，具体款项由买、卖双方共同商定。6）本技术协议未尽事宜，由买、卖双方协商确定。7
3、）本技术协议经双方确认签字后，将作为合同附件，与合同正文具有同等效力，如投标厂家不中标，本协议自动失效。2 .供货范围及要求2.1 供货范围一览表供货范围一览表序号设备位号设备名称规格型号单位数量附图图号备注1107#发电变电所供货范围览表序号设备位号设备名称规格型号单位数t,(附图图号备注1.1ALP38110105,107,ALP38120205,207,ALP381000低压配电屏固定式0.妹V外形尺寸：800x600x2200mm宽X深X高GGD2-0.4kV台1361213ED381003-4元器件品牌：主要电气元件（框架断路器、塑壳断路器、接触器、热继电器）选用ABB,表计选用广东
4、雅达、电动机保护器、选用苍南双华。2.2 供货范围要求补充说明1）对于属于整套设备运行和安装所必需的部件及附件，即使供货范围一览表未列出和/或数量不足，卖方仍须在执行的同时补足。2）供货范围还须包括安装和检修维护所需专用工具和消耗材料等，投标时提供专用工具详细供货清单。2.3 备品备件D供货范围还须包括现场调试备件，数量应满足现场调试实际的需求，如现场调试中发生备件不足，应免费补足。2）备品备件详细供货清单（与柜内元器件品牌保持一致）。序号名称型号单位数量厂家1信号灯个10国产2熔断器个10国产3端子节10国产4微型断路器2PC6个10ABB5中间继电器CAD32M7CAC220V个5国产6电
5、动机保护器CD3U-32P1个2国产7塑壳断路器100NTMD323PFFC个2ABB8接触器18AAC220V个2国产3 .技术要求3.1 技术标准卖方提供的设备和配套件要符合最新版的有效标准，主要标准应包括但不限于下列标准：标准号标准名称GB7251低压成套开关设备和控制设备GB14048低压开关设备和控制设备GB4208外壳防护等级(IP代码)GB18802低压配电系统的电涌保护器(SPD)GBT4025指示器和操作器的编码规则GBT4026人机界面标志标识的基本和安全规则GB311绝缘配合GB/T15576低压成套无功功率补偿装置GB/T29312低压无功功率补偿投切装置IEEEStd
6、519电力系统谐波控制GB12326电能质量电压允许波动和闪变GB/T14549电能质量公用电网谐波GB/T2423电工电子产品环境试验GB/T30844UkV及以下通用变频调速设备GB12668调速电气传动系统GB/T3859.1半导体变流器基本要求的规定GB/T3859.2半导体变流器应用导则GB/T3859.3半导体变流器变压器和电抗器DL/T339-2010低压变频调速装置技术条件3.2系统设计条件名称系统参数备注系统标称电压380V系统频率50Hz相数3相+N系统接地方式TN-S电压波动范围-7%+7%频率波动范围0.5Hz3.3使用环境条件名称环境条件备注安装使用场所室内；口室外海
7、拔高度1618米须考虑高海拔地区降容量使用的要求大气压平均气压85.3kPa地震烈度设防8度，加速度0.2g环境温度夏季最高平均温度：28.7；冬季最低平均温度：-15.6C相对湿度相对湿度：46%；夏季平均湿度：52%；冬季平均湿度：55%雷暴日年平均12.9天3.4低压开关柜技术要求数据表名称技术规格要求备注低压配电柜结构型式固定式；口固定分隔式；口抽屉式；其它详见附图外壳防护等级不低于IP31额定运行电压400VAC额定绝缘电压690VAC额定频率50HZ母线母线配置3Ph+N+PE见附图材质及规格铜母线见附图母线色别标记按国标额定电流(A)主母线见附图配电母线见附图馈电电路见附图受电电
8、路见附图额定短时耐受电流50kAlsec见附图额定峰值耐受电流105k额定冲击耐受电压8kV外形尺寸见附图外壳材质冷轧钢板厚度不小于2.Omm涂漆环氧树脂粉末高温聚合名称技术规格要求备注颜色色标RAL7032内部隔离形式Form1；Form2a；Form2b；Form3a；Form3b；Form4a；HForm4b；3.5低压开关柜/动力配电箱内设备配置技术要求数据表名称技术规格要求备注框架式空气断路器(ACB)安装型式固定式；口插入式型号见附图额定电压400V额定电流见附图运行短路分断能力25OkA极限短路分断能力25OkA脱扣器类型/型号电子式见附图保护功能过流长延时；过流短延时；短路瞬动
9、；接地故障；口欠电压脱扣控制回路电压220VDC操作方式电动操作；口手动操作辅助触头(2)NO；(1)NC不少于附图中需求故障报警辅助触头(1)NO；(2)NC不少于附图中需求名称技术规格要求备注塑壳断路器(MCCB)型号见附图额定电压400V额定电流见附图运行短路分断能力25OkA极限短路分断能力25OkA配电回路保护脱扣器口电磁式；热磁式；电子式见附图配电回路保护脱扣器功能过流长延时；口过流短延时；短路瞬动；接地故障；口欠电压脱扣见附图电动机保护脱扣器电磁式；口电子式操作方式口电动操作；手动操作辅助触头(2)NO；(1)NC不少于附图中需求故障报警辅助触头(1)NO；(2)NC不少于附图中
10、需求接触器使用类别AC-3额定电压400VAC额定电流见附图控制回路额定电压220VAC辅助触头(2)NO；(2)NC且不少于附图中需求名称技术规格要求备注与短路保护电器的协调配合TYPE1TYPE2电动机过载保护继电器型号见附图类型热继电器；电子式过载继电器；马达综合保护器辅助触头(1)NO；(1)NC且不少于附图中需求型号见附图额定电压400VAC额定电流/电机功率见附图控制回路额定电压220VAC旁路功能有；口无电动机软启动器停机模式软停止；口自由停机；其它；保护功能内置过载保护功能，电机过热保护功能；在旁路与非旁路运行时，均能有效保护其他电流互感器型号见附图额定电压400VAC电流互感
11、器变比见附图名称技术规格要求备注额定一次电流见附图额定二次电流1A；5A见附图额定二次负荷2.5VA准确级1.0仪表保安系数10；5其他辅助继电器型号见附图控制回路额定电压见附图辅助触头(X)NO；(X)NC不少于附图中需求其他测量表计电流表数字式见附图电压表数字式见附图电能表数字式多功能电力测量仪表见附图按钮见附图指示灯见附图二次端子菲尼克斯/魏德米勒其他元器件1其他元器件2其他元器件33.6技术要求说明1）低压开关柜保证柜与柜之间的可靠隔离。2）柜前后及箱前应按设计要求标注编号，柜前并标注用途，位置在醒目处。柜前后标牌应采用激光刻字标牌，并采用螺栓连接或钾接。3）柜内的单元回路、元器件应标
12、注编号、符号以及用途；标识文字必须使用计算机打印。4）柜内控制回路端子排应留有不少于20%的备用端子。线槽有不少于30%的备用空间。5）开关柜外壳和金属隔板应可靠接地，接地导体截面应能满足耐受额定短时和峰值短路电流的要求。接地点应有接地符号标识。6）柜内电缆接线空间及接线端子应满足招标附图中所标注的电缆规格及数量的要求。7）安装有变频器的低压柜，应采取充分的通风散热措施，变频器在柜内的布置安装应满足变频器厂家的技术要求。3.7低压后台监控系统技术要求说明L低压配电监控系统由监控主机及其相关软件、通讯管理机、智能测控仪等三方设备组成。2 .系统配置方案分为三层：主站层、网络层和设备层。其主要功能：1）实时动态显示配电系统一次系统图,整体把控配电系统运行状况；2）实时监测系统中各设备电压、电流、功率、电能等电力参数；3）实时显示开关设备的通信状态、运行状态等状态量参数；4）设备故障时显示和记录故障原因、故障时间、故障电流、设备编号等故障信息，并通过声光报警的形式通知当值人员；5）将故
