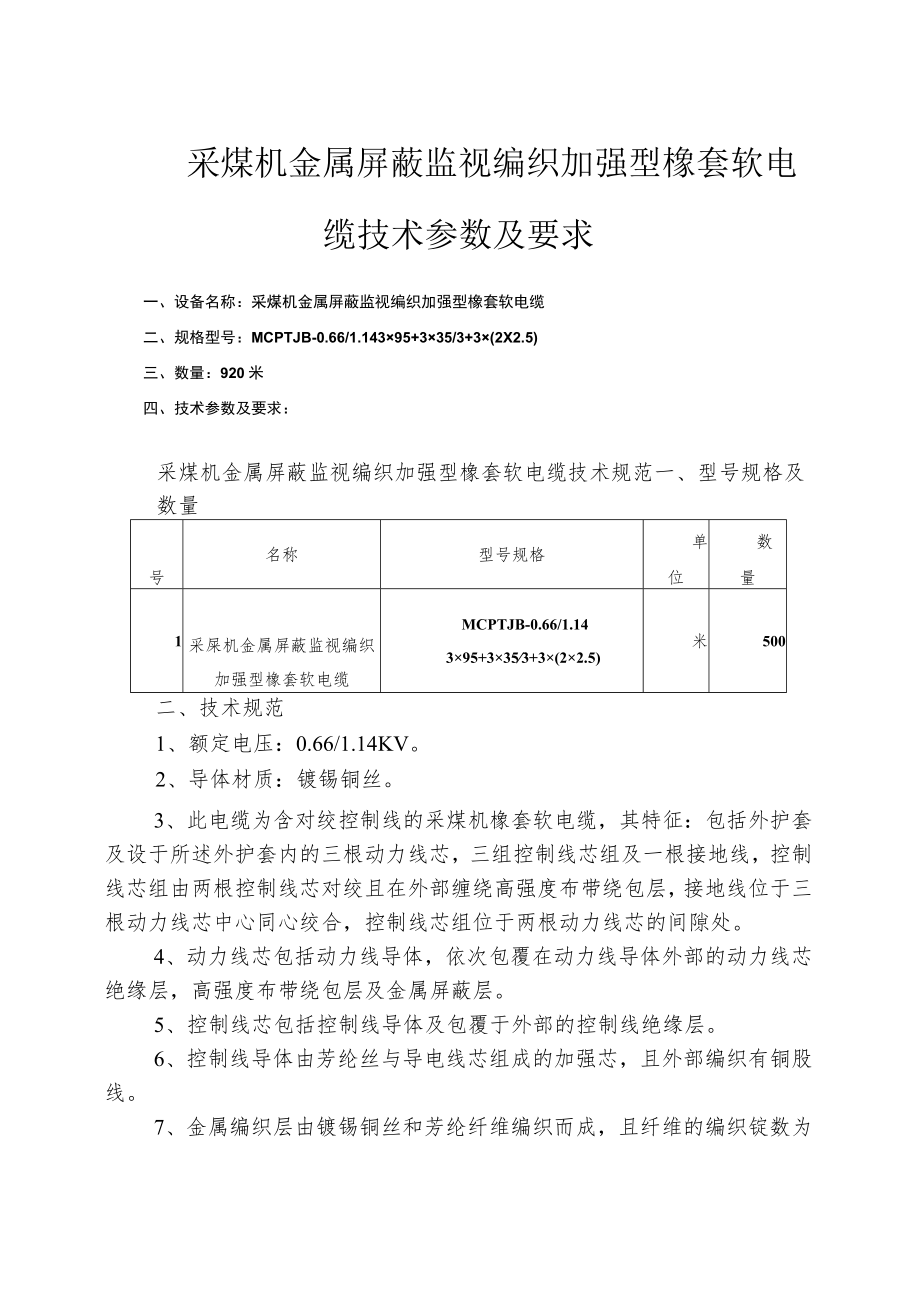

1、采煤机金属屏蔽监视编织加强型橡套软电缆技术参数及要求一、设备名称：采煤机金属屏蔽监视编织加强型橡套软电缆二、规格型号：MCPTJB-0.66/1.14395+335/3+3(2X2.5)三、数量：920米四、技术参数及要求：采煤机金属屏蔽监视编织加强型橡套软电缆技术规范一、型号规格及数量号名称型号规格单位数量1采屎机金属屏蔽监视编织加强型橡套软电缆MCPTJB-0.66/1.14395+3353+3(22.5)米500二、技术规范1、额定电压：0.66/1.14KV。2、导体材质：镀锡铜丝。3、此电缆为含对绞控制线的采煤机橡套软电缆，其特征：包括外护套及设于所述外护套内的三根动力线芯，三组控制

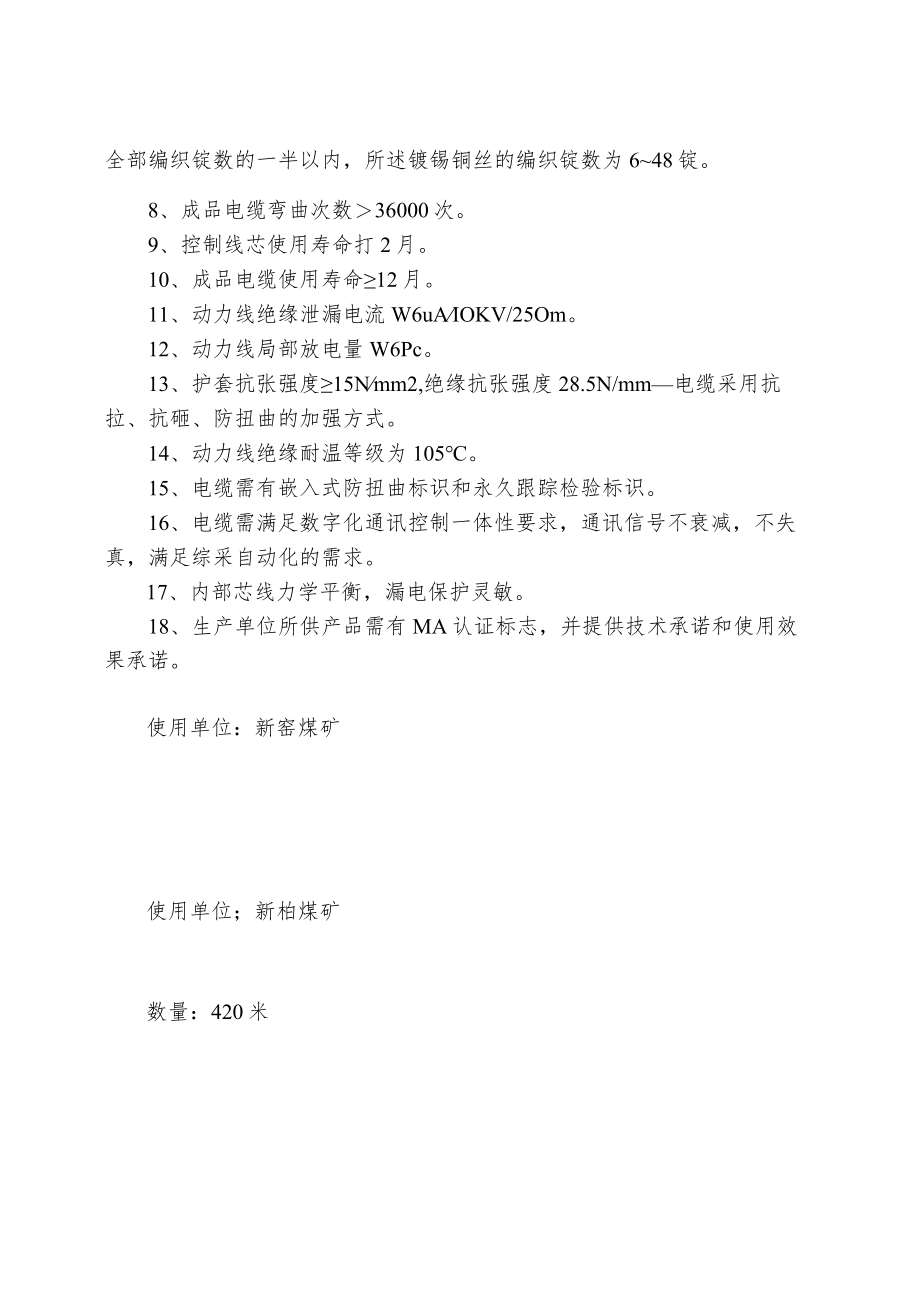

2、线芯组及一根接地线，控制线芯组由两根控制线芯对绞且在外部缠绕高强度布带绕包层，接地线位于三根动力线芯中心同心绞合，控制线芯组位于两根动力线芯的间隙处。4、动力线芯包括动力线导体，依次包覆在动力线导体外部的动力线芯绝缘层，高强度布带绕包层及金属屏蔽层。5、控制线芯包括控制线导体及包覆于外部的控制线绝缘层。6、控制线导体由芳纶丝与导电线芯组成的加强芯，且外部编织有铜股线。7、金属编织层由镀锡铜丝和芳纶纤维编织而成，且纤维的编织锭数为全部编织锭数的一半以内，所述镀锡铜丝的编织锭数为648锭。8、成品电缆弯曲次数36000次。9、控制线芯使用寿命打2月。10、成品电缆使用寿命12月。11、动力线绝缘泄
3、漏电流W6uAIOKV/25Om。12、动力线局部放电量W6Pc。13、护套抗张强度15Nmm2,绝缘抗张强度28.5N/mm电缆采用抗拉、抗砸、防扭曲的加强方式。14、动力线绝缘耐温等级为105。15、电缆需有嵌入式防扭曲标识和永久跟踪检验标识。16、电缆需满足数字化通讯控制一体性要求，通讯信号不衰减，不失真，满足综采自动化的需求。17、内部芯线力学平衡，漏电保护灵敏。18、生产单位所供产品需有MA认证标志，并提供技术承诺和使用效果承诺。使用单位：新窑煤矿使用单位；新柏煤矿数量：420米1 .通用技术标准及要求:MT818.1-2009煤矿用电缆第1部分：移动类软电缆一般规定MT818.4-
4、2009煤矿用电缆额定电压L93.3kV及以下采煤机金属屏蔽监视加强型软电缆MAJY09-02-09矿用产品安全标志检验规范2 .额定电压066/1.14KV；3 .导体材质：镀锡铜丝；4 .线芯名称：动力线+地线+6根控制线；其特征：包括外护套及设于所述外护套内的三根动力线芯，三组控制线芯组及一根接地线，控制线芯组由两根控制线芯对绞且在外部缠绕高强度布带绕包层，接地线位于三根动力线芯中心同心绞合，控制线芯组位于两根动力线芯的间隙处。5 .动力线芯包括动力线导体，依次包覆在动力线导体外部的动力线芯绝缘层，高强度布带绕包层及金属屏蔽层。6 ,控制线芯包括控制线导体及包覆于外部的控制线绝缘层。7
5、.控制线导体由芳纶丝与导电线芯组成的加强芯，且外部编织有铜股线。8 .金属编织层由镀锡铜丝和芳纶纤维编织而成，且纤维的编织锭数为全部编织锭数的一半以内，所述镀锡铜丝的编织锭数为648锭。9 .成品电缆弯曲次数36000次；电缆必须为整根中间不得有接头。10 .控制线芯使用寿命224月，成品电缆使用寿命224月；11 .动力线绝缘泄漏电流W6uAIOKV/25Om；动力线局部放电量W6Pc；12 .护套抗张强度215Nmm2,绝缘抗张强度28.5Nmm2,电缆采用抗拉、抗砸、防扭曲的加强方式；动力线绝缘耐温等级为1051；13 .电缆需有嵌入式防扭曲标识和永久跟踪检验标识；14 .提供技术承诺和
6、使用效果承诺;15 .电缆需满足数字化通讯控制一体性要求，通讯信号不衰减，不失真;16 .内部芯线力学平衡，漏电保护灵敏；17 .提供技术承诺和使用效果承诺；18 .产品有MA认证，电缆生产标准远高于MT818标准，品质及性能可完全替代进口电缆；19 .护套颜色为黄色，护套有一体成型的非印刷于表面的的嵌入式防扭曲标识；20 .必须保证采煤机先导信号的可靠传输；21 .必须保证采煤机控制开关与前部刮板输送机的可靠闭锁。22 .电缆表面印有长度及规格型号、生产厂家、电压等级等标志清晰、耐磨，间隔为1米，整线必须要有“色带”标识。23 .电缆增加控制线传输通讯信号的功能，要求在原先的性能上升级为通讯型电缆，需按升级后(MCPTJB-0.66/1.14395+335/3+3(22.5)要求的标准进行生产。三根动力线芯成120度分布，其动力线芯的金属屏蔽层兼做地线，控制线芯分为三组，每组两根可设计同轴或双绞结构，每组放置于两根动力线芯之间，成对称分布Q24 .为了保证我公司自动化综放工作面的要求，供电电缆建议选用上海蓝昊电气江苏有限公司、美国电缆有限公司和普睿司曼德国电缆与系统公司的产品，以满足采煤机自动化控制要求。
