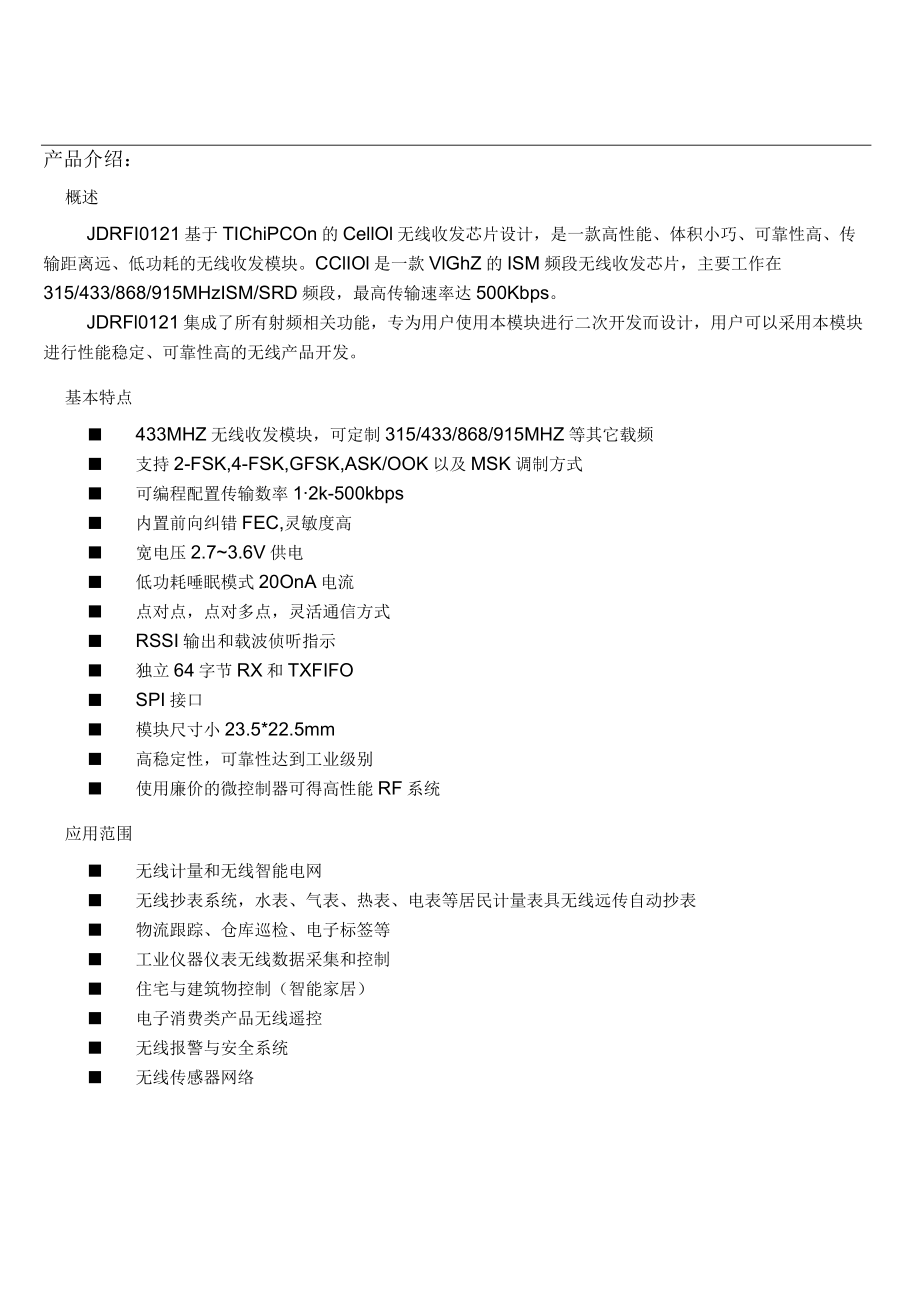

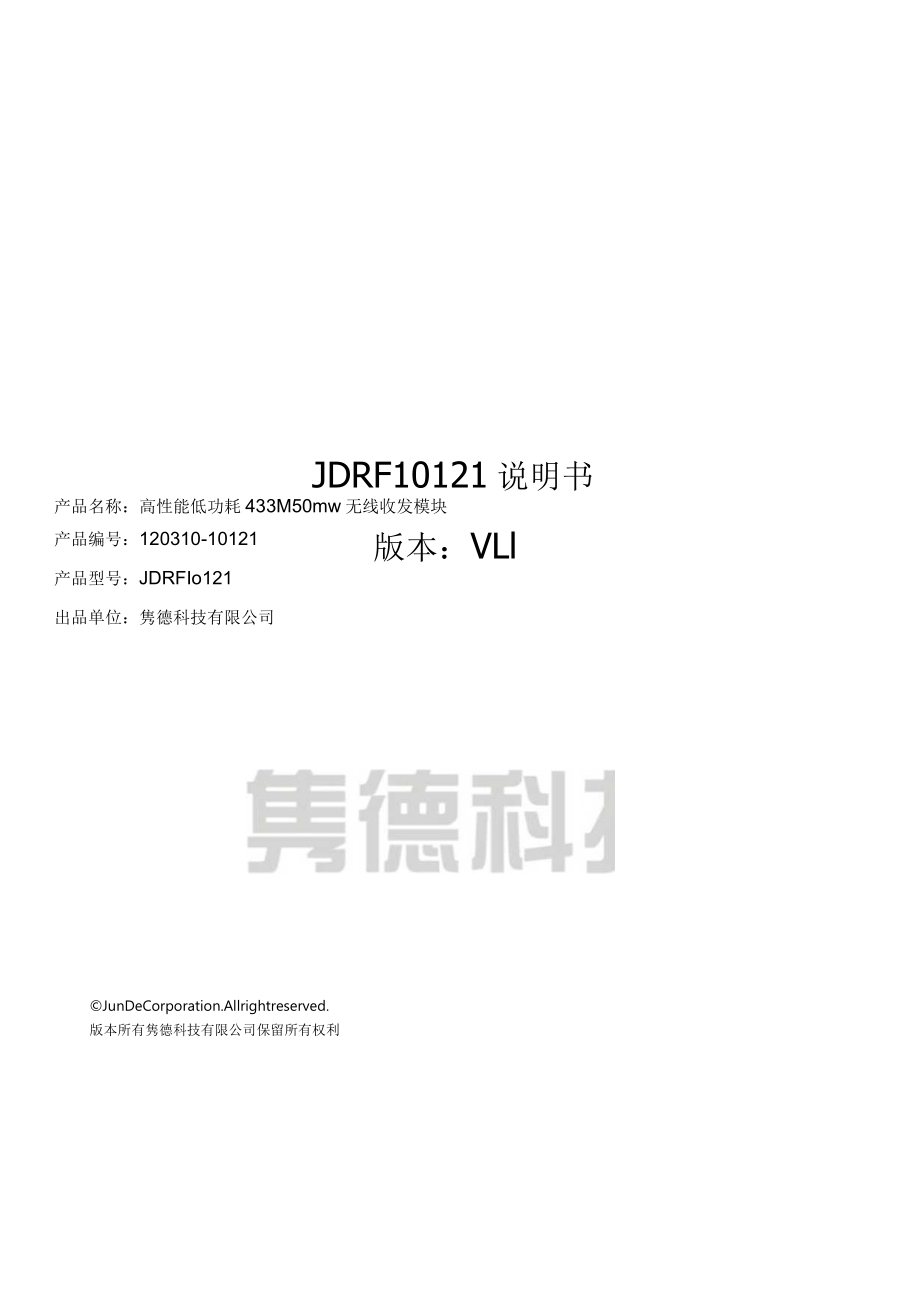

1、JDRF10121说明书版本：VLl产品名称：高性能低功耗433M50mw无线收发模块产品编号：120310-10121产品型号：JDRFIo121出品单位：隽德科技有限公司JunDeCorporation.Allrightreserved.版本所有隽德科技有限公司保留所有权利产品介绍：概述JDRFI0121基于TIChiPCOn的CellOl无线收发芯片设计，是一款高性能、体积小巧、可靠性高、传输距离远、低功耗的无线收发模块。CClIOl是一款VlGhZ的ISM频段无线收发芯片，主要工作在315/433/868/915MHzISM/SRD频段，最高传输速率达500Kbps。JDRFl0121
2、集成了所有射频相关功能，专为用户使用本模块进行二次开发而设计，用户可以采用本模块进行性能稳定、可靠性高的无线产品开发。基本特点 433MHZ无线收发模块，可定制315/433/868/915MHZ等其它载频 支持2-FSK,4-FSK,GFSK,ASK/OOK以及MSK调制方式 可编程配置传输数率12k-500kbps 内置前向纠错FEC,灵敏度高 宽电压2.73.6V供电 低功耗唾眠模式20OnA电流 点对点，点对多点，灵活通信方式 RSSI输出和载波侦听指示 独立64字节RX和TXFIFO SPI接口 模块尺寸小23.5*22.5mm 高稳定性，可靠性达到工业级别 使用廉价的微控制器可得高

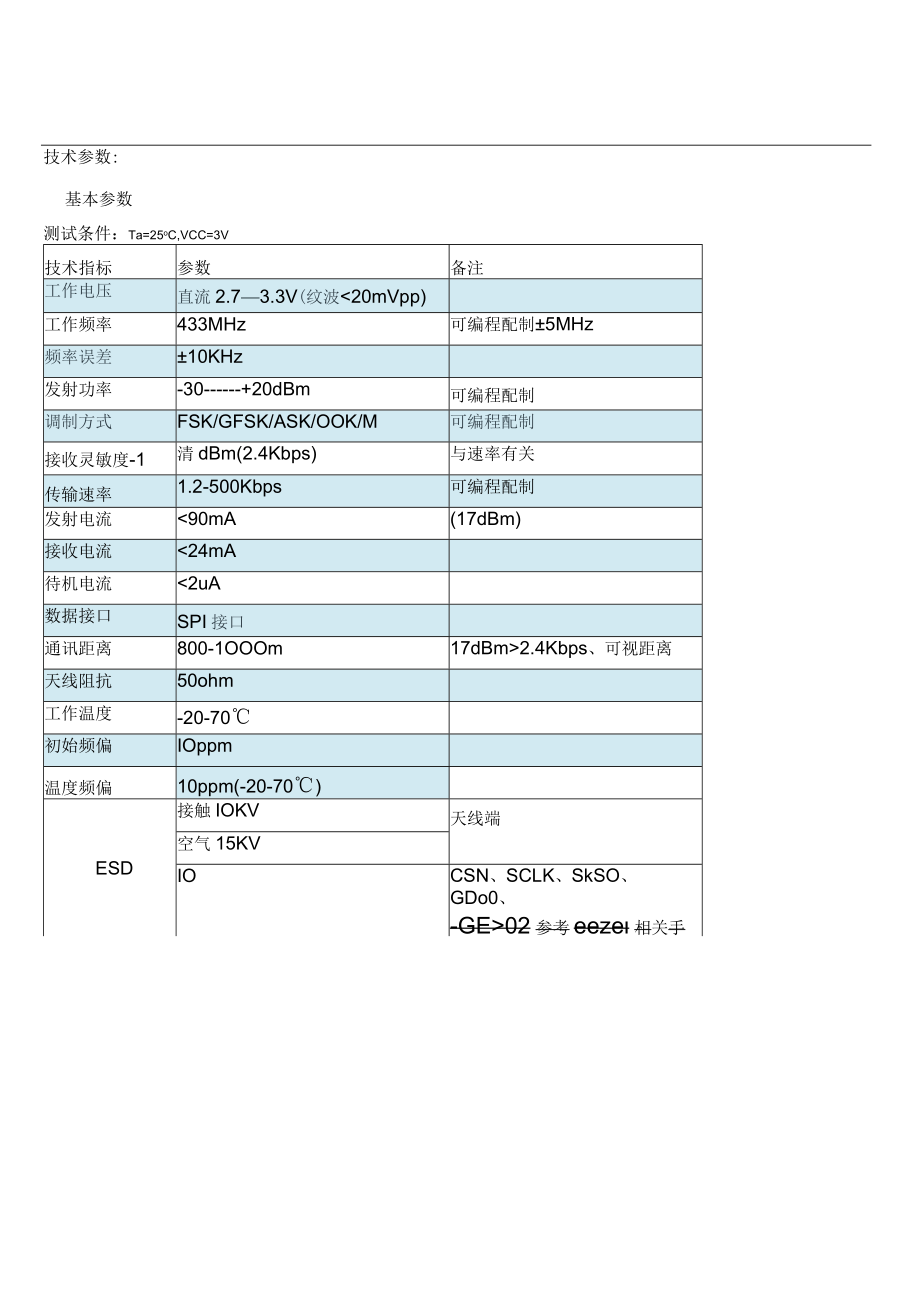

3、性能RF系统应用范围 无线计量和无线智能电网 无线抄表系统，水表、气表、热表、电表等居民计量表具无线远传自动抄表 物流跟踪、仓库巡检、电子标签等 工业仪器仪表无线数据采集和控制 住宅与建筑物控制（智能家居） 电子消费类产品无线遥控 无线报警与安全系统 无线传感器网络技术参数:基本参数测试条件：Ta=25oC,VCC=3V技术指标参数备注工作电压直流2.73.3V(纹波20mVpp)工作频率433MHz可编程配制5MHz频率误差10KHz发射功率-30+20dBm可编程配制调制方式FSK/GFSK/ASK/OOK/M可编程配制接收灵敏度-1清dBm(2.4Kbps)与速率有关传输速率1.2-50
4、0Kbps可编程配制发射电流90mA(17dBm)接收电流24mA待机电流2.4Kbps、可视距离天线阻抗50ohm工作温度-20-70初始频偏IOppm温度频偏10ppm(-20-70)ESD接触IOKV天线端空气15KVIOCSN、SCLK、SkSO、GDo0、-GE02参考eeze相关手册引脚定义与外形尺寸图（单位mm）：8_t=23.511*1AVCC19.60厂3沟沟30)laa/CC3NDBCLK50JDO2DOO:SNE2IGNCJDRF10121BGNC1疯15GNC111t22.52.50侧面视图正面视图引脚功能定义序号接口名功能1PA.VCCPA电源（2.75V）2VCCC
5、ClIe）I电源3GND地4SlCC1101SPl通讯接口Sl接口5SCLKCC1101SPl通讯接口SCLK接口6SOCC1101SPl通讯接口SO接口7GDO2CC1101GDo2接口8GDOOCC1101GDOO接口9CSNCCllOl片选端10TE发送使能11RE接收使能12GND地13ANT天线端口（阻抗50OhM）14GND地15GND地16GND地17GND地18GND地19GND地20GND地21GND地22GND地TE、RE引脚控制状态序号状态TERE1不允许HH2接收状态LH3发送状态HL4Powerdown状态LL配套天线我们可以提供与模块匹配的天线，如用户对天线有特殊要
6、求，我们可以配合用户选择天线，帮助用户调试天线的匹配问题。常用天线有如下表所示：1、弹簧天线（标配）应用情况：体积小、性价比高、适用于天线需要嵌入到设备中的场合2、SMA胶棒天线（可选）应用情况：体积适中、价格适中、增益较高3、吸盘天线（可选）应用情况：体积大、价格较高、增益高、适用于天线需要安装到设备外壳的场合4、连接线（可选）应用情况：适用于天线需要安装到设备外壳的场合备注：1 .模块的通信速率会影响通信距离和接收灵敏度，速率越高，通信距离越近。2 .模块的供电电压会影响发射功率，在工作电压范围内，电压越低，发射功率越小。3 .模块的安装方式会影响通信距离。4 .CCllOI的DataSheet需要至J.com网站上下载最新版本。技术支持及售后服务：我公司免费为用户使用和二次开发提供技术支持，并提供一年保修，终身维护的售后服务。
