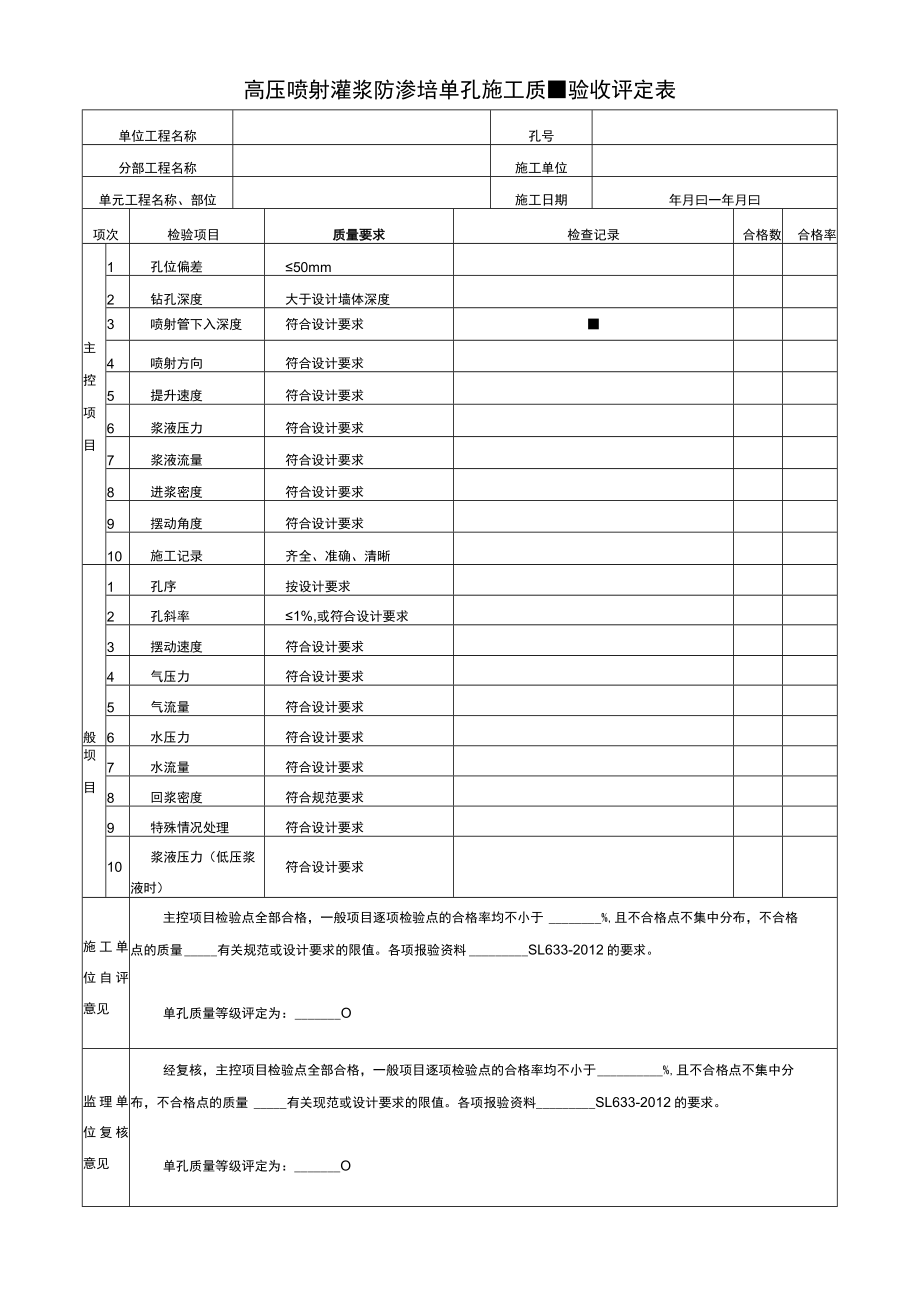

1、高压喷射灌浆防渗培单孔施工质验收评定表单位工程名称孔号分部工程名称施工单位单元工程名称、部位施工日期年月曰一年月曰项次检验项目质量要求检查记录合格数合格率主控项目1孔位偏差50mm2钻孔深度大于设计墙体深度3喷射管下入深度符合设计要求4喷射方向符合设计要求5提升速度符合设计要求6浆液压力符合设计要求7浆液流量符合设计要求8进浆密度符合设计要求9摆动角度符合设计要求10施工记录齐全、准确、清晰般1孔序按设计要求2孔斜率1%,或符合设计要求3摆动速度符合设计要求4气压力符合设计要求5气流量符合设计要求6水压力符合设计要求坝目7水流量符合设计要求8回浆密度符合规范要求9特殊情况处理符合设计要求10浆

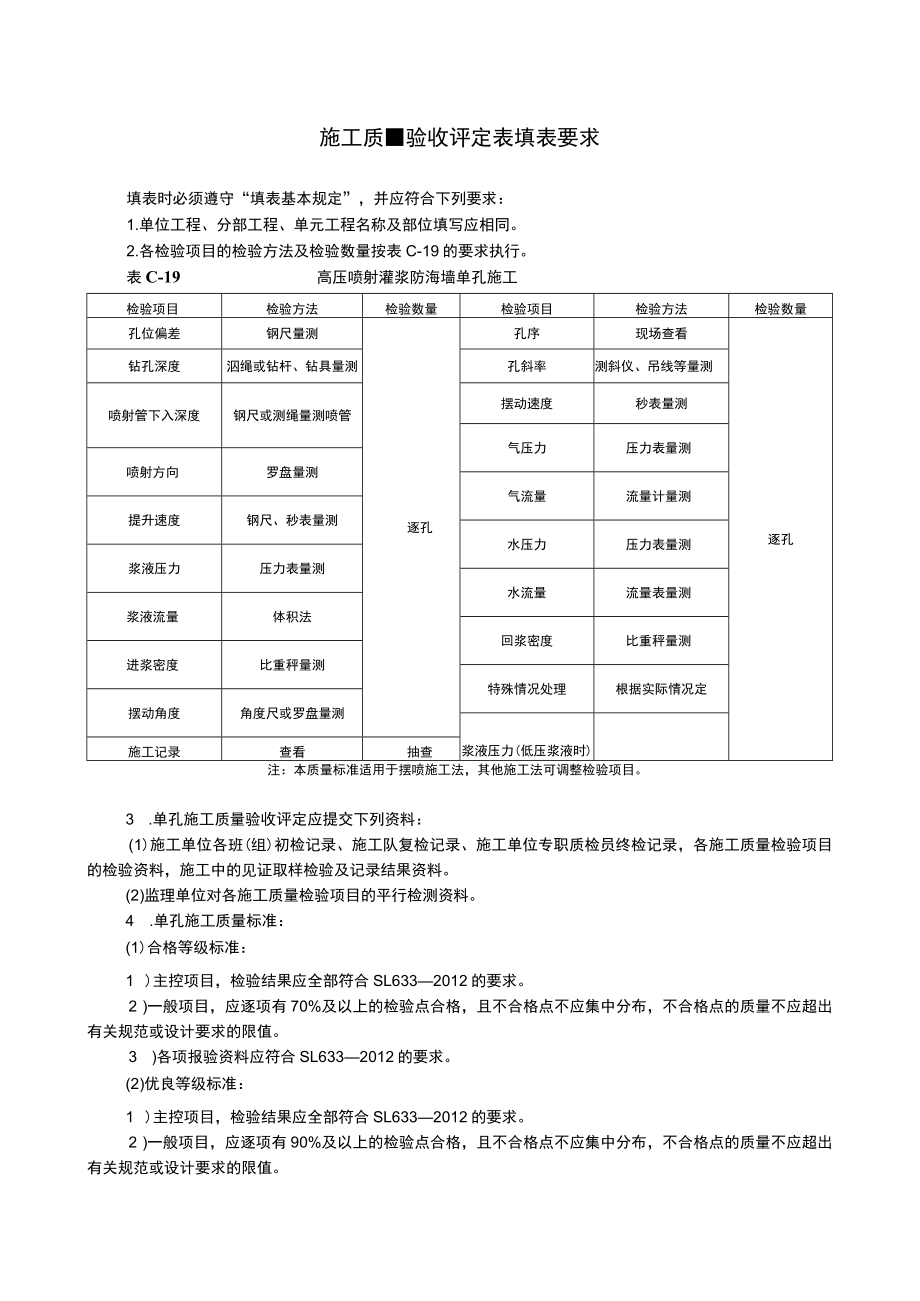

2、液压力（低压浆液时）符合设计要求施工单位自评意见主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于%,且不合格点不集中分布，不合格点的质量有关规范或设计要求的限值。各项报验资料SL633-2012的要求。单孔质量等级评定为：O监理单位复核意见经复核，主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于%,且不合格点不集中分布，不合格点的质量有关现范或设计要求的限值。各项报验资料SL633-2012的要求。单孔质量等级评定为：O施工质验收评定表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1.单位工程、分部工程、单元工程名称及部位填写应相同。2.各检验项目的检验方法及检
3、验数量按表C-19的要求执行。表C-19高压喷射灌浆防海墙单孔施工检验项目检验方法检验数量检验项目检验方法检验数量孔位偏差钢尺量测逐孔孔序现场查看逐孔钻孔深度泅绳或钻杆、钻具量测孔斜率测斜仪、吊线等量测喷射管下入深度钢尺或测绳量测喷管摆动速度秒表量测气压力压力表量测喷射方向罗盘量测气流量流量计量测提升速度钢尺、秒表量测水压力压力表量测浆液压力压力表量测水流量流量表量测浆液流量体积法回浆密度比重秤量测进浆密度比重秤量测特殊情况处理根据实际情况定摆动角度角度尺或罗盘量测浆液压力(低压浆液时)施工记录查看抽查注：本质量标准适用于摆喷施工法，其他施工法可调整检验项目。3 .单孔施工质量验收评定应提交下

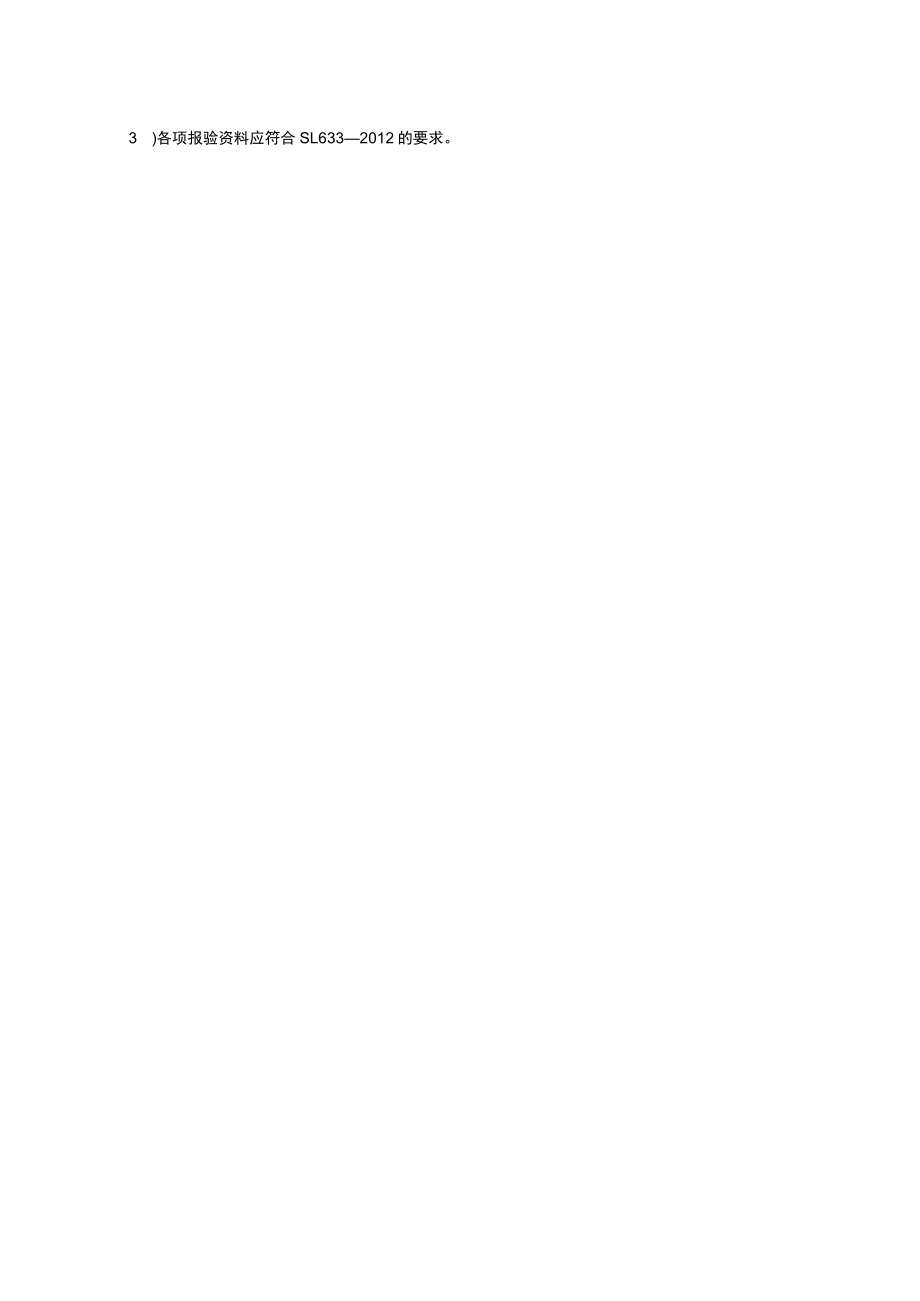

4、列资料：(1)施工单位各班(组)初检记录、施工队复检记录、施工单位专职质检员终检记录，各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。(2)监理单位对各施工质量检验项目的平行检测资料。4 .单孔施工质量标准：(1)合格等级标准：1 )主控项目，检验结果应全部符合SL6332012的要求。2 )一般项目，应逐项有70%及以上的检验点合格，且不合格点不应集中分布，不合格点的质量不应超出有关规范或设计要求的限值。3 )各项报验资料应符合SL6332012的要求。(2)优良等级标准：1 )主控项目，检验结果应全部符合SL6332012的要求。2 )一般项目，应逐项有90%及以上的检验点合格，且不合格点不应集中分布，不合格点的质量不应超出有关规范或设计要求的限值。3 )各项报验资料应符合SL6332012的要求。
