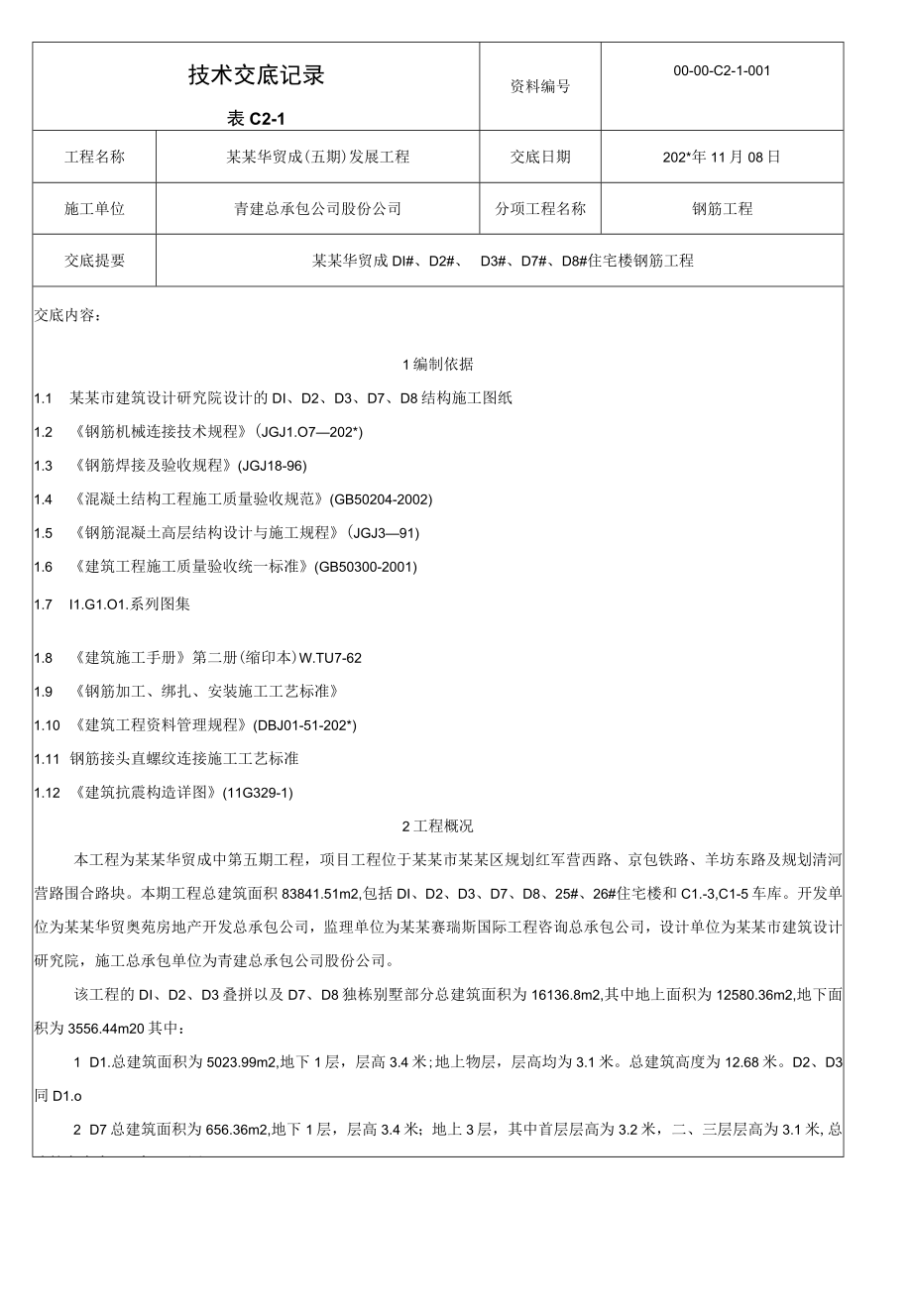

1、技术交底记录表C2-1资料编号00-00-C2-1-001工程名称某某华贸成(五期)发展工程交底日期202*年11月08日施工单位青建总承包公司股份公司分项工程名称钢筋工程交底提要某某华贸成DI#、D2#、D3#、D7#、D8#住宅楼钢筋工程交底内容：1编制依据1.1 某某市建筑设计研究院设计的DI、D2、D3、D7、D8结构施工图纸1.2 钢筋机械连接技术规程(JGJ1.O7202*)1.3 钢筋焊接及验收规程(JGJ18-96)1.4 混凝土结构工程施工质量验收规范(GB50204-2002)1.5 钢筋混凝土高层结构设计与施工规程(JGJ391)1.6 建筑工程施工质量验收统一标准(GB
2、50300-2001)1.7 I1.G1.O1.系列图集1.8 建筑施工手册第二册(缩印本)W.TU7-621.9 钢筋加工、绑扎、安装施工工艺标准1.10 建筑工程资料管理规程(DBJ01-51-202*)1.11 钢筋接头直螺纹连接施工工艺标准1.12 建筑抗震构造详图(11G329-1)2工程概况本工程为某某华贸成中第五期工程，项目工程位于某某市某某区规划红军营西路、京包铁路、羊坊东路及规划清河营路围合路块。本期工程总建筑面积83841.51m2,包括DI、D2、D3、D7、D8、25#、26#住宅楼和C1.-3,C1-5车库。开发单位为某某华贸奥苑房地产开发总承包公司，监理单位为某某赛
3、瑞斯国际工程咨询总承包公司，设计单位为某某市建筑设计研究院，施工总承包单位为青建总承包公司股份公司。该工程的DI、D2、D3叠拼以及D7、D8独栋别墅部分总建筑面积为16136.8m2,其中地上面积为12580.36m2,地下面积为3556.44m20其中：1 D1.总建筑面积为5023.99m2,地下1层，层高3.4米;地上物层，层高均为3.1米。总建筑高度为12.68米。D2、D3同D1.o2 D7总建筑面积为656.36m2,地下1层，层高3.4米；地上3层，其中首层层高为3.2米，二、三层层高为3.1米,总建筑高度为9.7米。D8同D7o审核人交底人接受交底人技术交底记录表C2-1资料

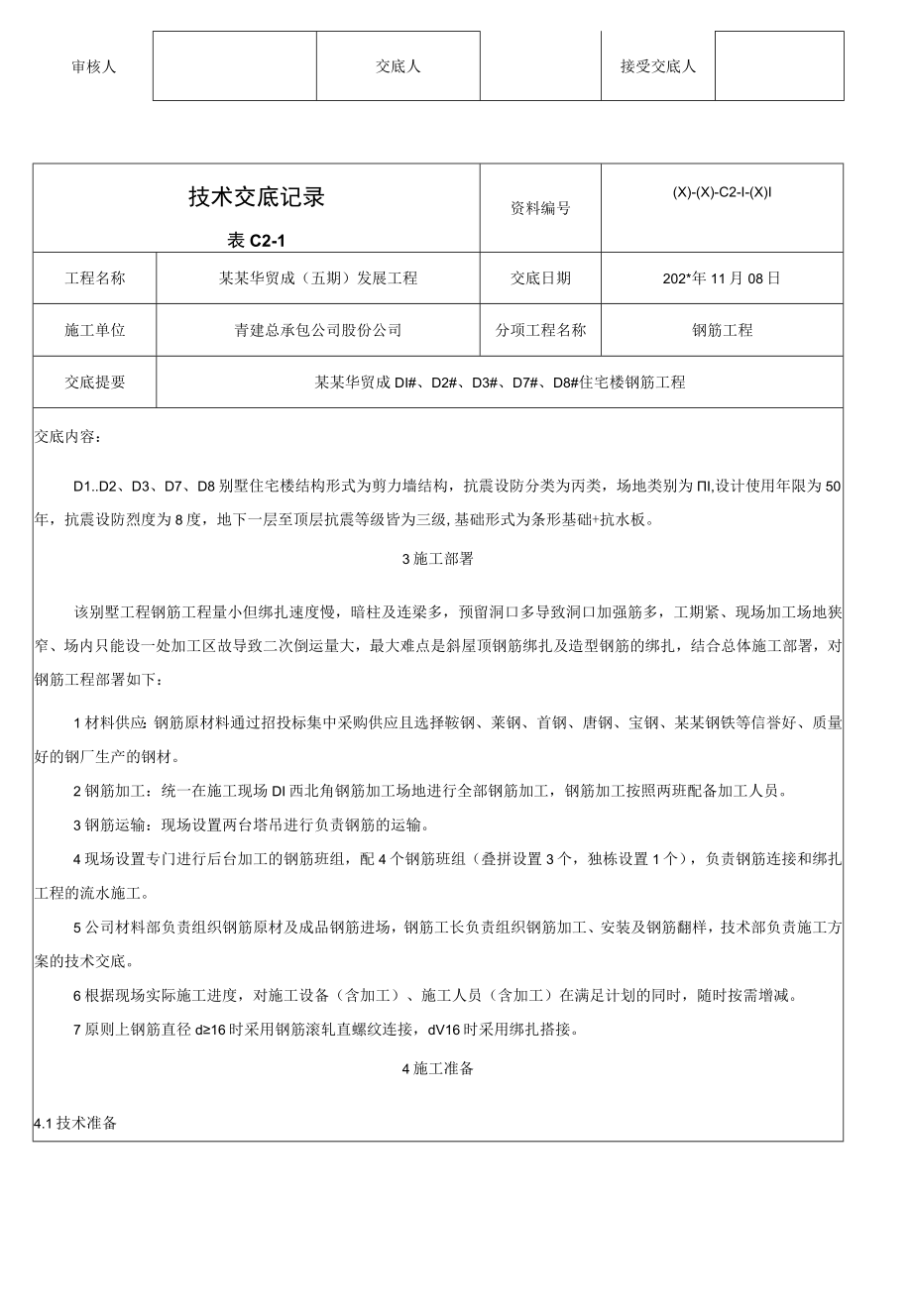

4、编号(X)-(X)-C2-I-(X)I工程名称某某华贸成（五期）发展工程交底日期202*年11月08日施工单位青建总承包公司股份公司分项工程名称钢筋工程交底提要某某华贸成DI#、D2#、D3#、D7#、D8#住宅楼钢筋工程交底内容：D1.D2、D3、D7、D8别墅住宅楼结构形式为剪力墙结构，抗震设防分类为丙类，场地类别为I,设计使用年限为50年，抗震设防烈度为8度，地下一层至顶层抗震等级皆为三级,基础形式为条形基础+抗水板。3施工部署该别墅工程钢筋工程量小但绑扎速度慢，暗柱及连梁多，预留洞口多导致洞口加强筋多，工期紧、现场加工场地狭窄、场内只能设一处加工区故导致二次倒运量大，最大难点是斜屋顶钢
5、筋绑扎及造型钢筋的绑扎，结合总体施工部署，对钢筋工程部署如下：1材料供应：钢筋原材料通过招投标集中采购供应且选择鞍钢、莱钢、首钢、唐钢、宝钢、某某钢铁等信誉好、质量好的钢厂生产的钢材。2钢筋加工：统一在施工现场DI西北角钢筋加工场地进行全部钢筋加工，钢筋加工按照两班配备加工人员。3钢筋运输：现场设置两台塔吊进行负责钢筋的运输。4现场设置专门进行后台加工的钢筋班组，配4个钢筋班组（叠拼设置3个，独栋设置1个），负责钢筋连接和绑扎工程的流水施工。5公司材料部负责组织钢筋原材及成品钢筋进场，钢筋工长负责组织钢筋加工、安装及钢筋翻样，技术部负责施工方案的技术交底。6根据现场实际施工进度，对施工设备（含

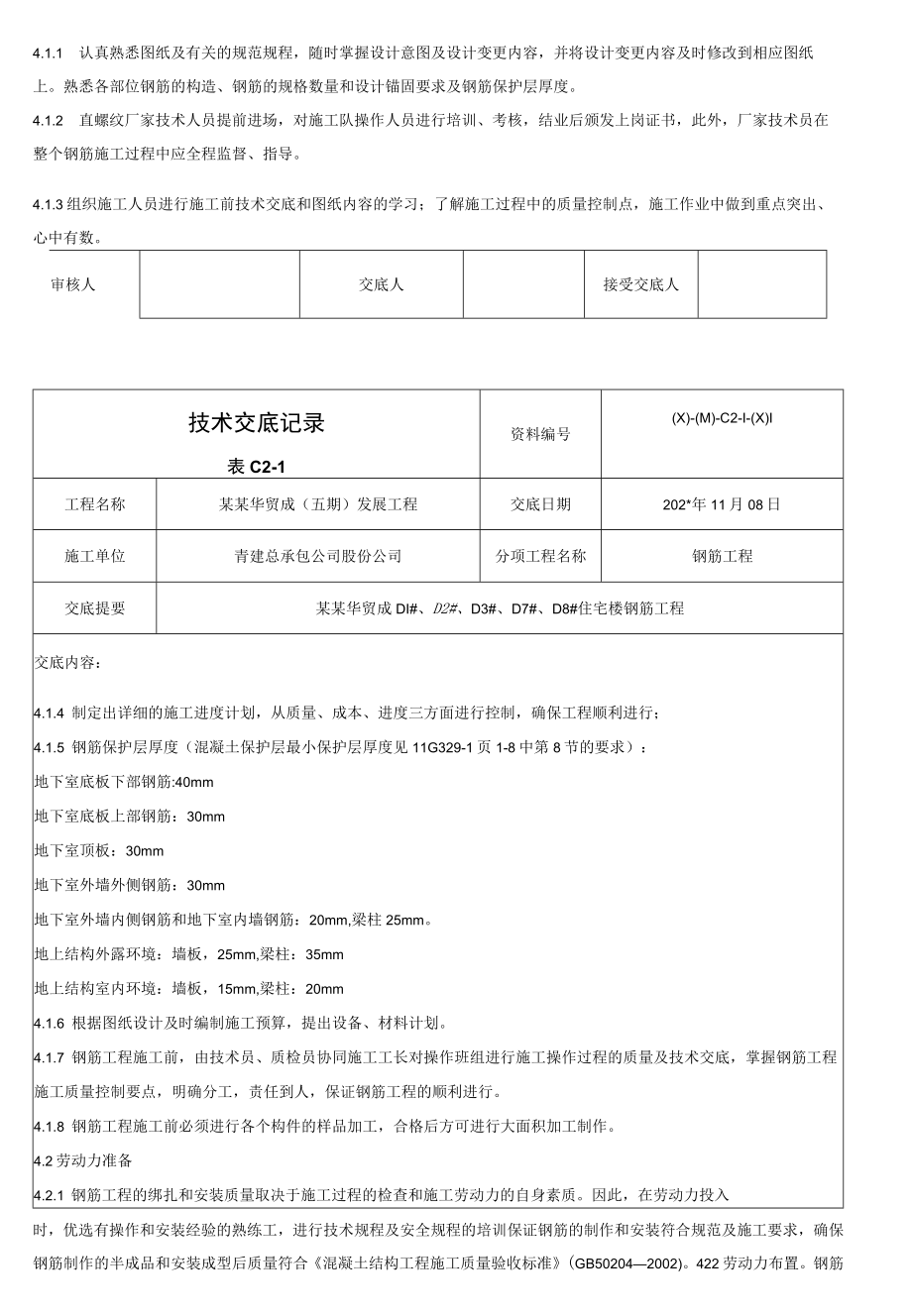

6、加工）、施工人员（含加工）在满足计划的同时，随时按需增减。7原则上钢筋直径d16时采用钢筋滚轧直螺纹连接，dV16时采用绑扎搭接。4施工准备4.1技术准备4.1.1 认真熟悉图纸及有关的规范规程，随时掌握设计意图及设计变更内容，并将设计变更内容及时修改到相应图纸上。熟悉各部位钢筋的构造、钢筋的规格数量和设计锚固要求及钢筋保护层厚度。4.1.2 直螺纹厂家技术人员提前进场，对施工队操作人员进行培训、考核，结业后颁发上岗证书，此外，厂家技术员在整个钢筋施工过程中应全程监督、指导。4.1.3组织施工人员进行施工前技术交底和图纸内容的学习；了解施工过程中的质量控制点，施工作业中做到重点突出、心中有数。
7、审核人交底人接受交底人技术交底记录表C2-1资料编号(X)-(M)-C2-I-(X)I工程名称某某华贸成（五期）发展工程交底日期202*年11月08日施工单位青建总承包公司股份公司分项工程名称钢筋工程交底提要某某华贸成DI#、D2#、D3#、D7#、D8#住宅楼钢筋工程交底内容：4.1.4 制定出详细的施工进度计划，从质量、成本、进度三方面进行控制，确保工程顺利进行；4.1.5 钢筋保护层厚度（混凝土保护层最小保护层厚度见11G329-1页1-8中第8节的要求）：地下室底板下部钢筋:40mm地下室底板上部钢筋：30mm地下室顶板：30mm地下室外墙外侧钢筋：30mm地下室外墙内侧钢筋和地下室内
8、墙钢筋：20mm,梁柱25mm。地上结构外露环境：墙板，25mm,梁柱：35mm地上结构室内环境：墙板，15mm,梁柱：20mm4.1.6 根据图纸设计及时编制施工预算，提出设备、材料计划。4.1.7 钢筋工程施工前，由技术员、质检员协同施工工长对操作班组进行施工操作过程的质量及技术交底，掌握钢筋工程施工质量控制要点，明确分工，责任到人，保证钢筋工程的顺利进行。4.1.8 钢筋工程施工前必须进行各个构件的样品加工，合格后方可进行大面积加工制作。4.2劳动力准备4.2.1 钢筋工程的绑扎和安装质量取决于施工过程的检查和施工劳动力的自身素质。因此，在劳动力投入时，优选有操作和安装经验的熟练工，进行
9、技术规程及安全规程的培训保证钢筋的制作和安装符合规范及施工要求，确保钢筋制作的半成品和安装成型后质量符合混凝土结构工程施工质量验收标准(GB502042002)。422劳动力布置。钢筋翻样、加工及钢筋绑扎、钢筋连接等各工种人员根据施工进度计划，合理安排，随时进行调配工人。计划先安排专业钢筋加工及绑扎人员60人，现场设1个后台加工组，钢筋加工人数为20人左右，作业面设置4个钢筋绑扎组，每个班组需要钢筋工10人左右。4.3材料及机械准备4.3.1 本工程钢筋加工设备配置如下表：审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-1-001工程名称某某华贸成(五期)发展工程交底日期
10、202*年11月08日施工单位青建总承包公司股份公司分项工程名称钢筋工程交底提要某某华贸成D1.#、D2#、D3#、D7#、D8#住宅楼钢筋工程交底内容：序号机具及工具名称数量1钢筋切断机4台2钢筋调直切断机2台3钢筋弯曲机4台4直螺纹套丝机1台5砂轮切割锯8台6断钢筋大剪5把7断绑丝锄刀2把8力矩扳手5把表钢筋加工设备配置表9钢筋绑钩、钢筋扳手、钢丝刷、线坠、水平尺等配齐足够数量432钢筋运输：现场设置两台塔吊进行负责钢筋的运输。4.3.3 钢筋原材的检验与存放1钢筋进场需有出厂质量说明书和试验报告学，性能指示符合钢筋混凝土用热轧光园钢筋(GB130191)及钢筋混凝土用热轧带助钢筋(GB1
11、499-91)的规定。2钢筋取样应按规定每批次、每个炉号进行，且代表重量不大于60to在每批钢筋中的任意两根钢筋上各取一套，每套试样从每根钢筋端部切去50cm,然后再切取试样二根，一根作拉力试验(包括屈服点，抗拉强度和延伸率)，另一根作冷弯试验。试验时，如有一个试验结果不符合规范所规定的数值时，则该批钢筋不予验收，立即退场，禁止投入工程使用。3钢筋进场后应根据规范要求检查钢筋的外观、数量及质量证明、文件等。4钢筋每批进场后，材料员及质量检查员根据进场材料自检检查情况，对合格产品填写“工程物资进场报验表”报请监理单位验收。5抗震等级一、二级部位的纵向受力钢筋强度实测值应按下列规定进行核算：普通钢
12、筋的抗拉强度实测值与屈服强度的实测值的比值不应小于1.25；且钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。焊条要求：审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-1-001工程名称某某华贸成(五期)发展工程交底日期202*年11月08日施工单位青建总承包公司股份公司分项工程名称钢筋工程交底提要某某华贸成D1.#、D2#、D3#、D7#、D8#住宅楼钢筋工程交底内容：HPB300E43；HRB335及HRB400E50。6为减少钢筋的变形和锈蚀，露天堆放钢筋，堆场四周设排挡水措施，钢筋下要用破垛或方木垫起离地面30Cm以上，分层码放时,中间用方木分隔，按型号挂牌
13、，并应按规定对钢筋原材进行标识，对钢筋原材的标识分为四种状态：未检验、正在检验、检验合格佥验不合格。除标识为检验合格的可以使用外，其余标识钢筋不得乱用。7已加工好的钢筋成品要按楼号、楼层号、分段和构件名称编号堆放，并有明显标识，标识上注明应使用的构件名称、部位、钢筋规格型号、尺寸和根数。4.3.4 钢筋连接材料的检验1钢筋的机械连接应先将钢筋连接的工艺规程及相关文件报经单位审批。在检查批准使用后，应先进行工艺连接的检验，在工艺检合格后方可进行大批量的生产。2钢筋机械连接套进场时必须由材料质量证明文件。5具体施工方法及措施5.1 钢筋工程流程控制图技术交底记录表C2-1资料编号00-00-C2-
14、1-001工程名称某某华贸成（五期）发展工程交底日期202*年11月08日施工单位青建总承包公司股份公司分项工程名称钢筋工程交底提要某某华贸成D1.#、D2#、D3#、D7#、D8#住宅楼钢筋工程交底内容：5.2 钢筋工程工作流程图5.3 钢筋的存放5.3.1 钢筋运到进入加工现场后，必须严格按规格牌号、生产厂家等分类挂牌、堆放；不得混淆。并挂放钢筋标识牌，注明钢筋的规格、数量、产地、检验状态等。532存放钢筋的场地应平整、坚实。堆放时钢筋下面要加放垫木，离地面不宜少于20cm,以防淋雨锈蚀。5.3.3 钢筋半成品要分部、分层、分段和物件部位名称、按号码顺序码放，同一部位或同一物件的钢筋要放在一起，并挂有明显标识，标识注明物件名称、部位、钢筋型号、尺寸、直径、根数。534加工的箍筋应存放在加工棚内，雨天时，钢筋需加盖苫布防雨，以防长时间存放后生锈。5.4 钢筋的加工审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-1-001工程名称某某华贸成（五期）发展工程交底日期202*年11月08日施工单位青建总承包公司股份公司分项工程名称钢筋工程交底提要某某华贸成DI#、D2#、D3#、D7#、D8#住宅楼钢筋工程交底内容：5.4.1钢筋的配料1钢筋的配料单是由施工技术人员根据结构施工图中各品种、规格的
