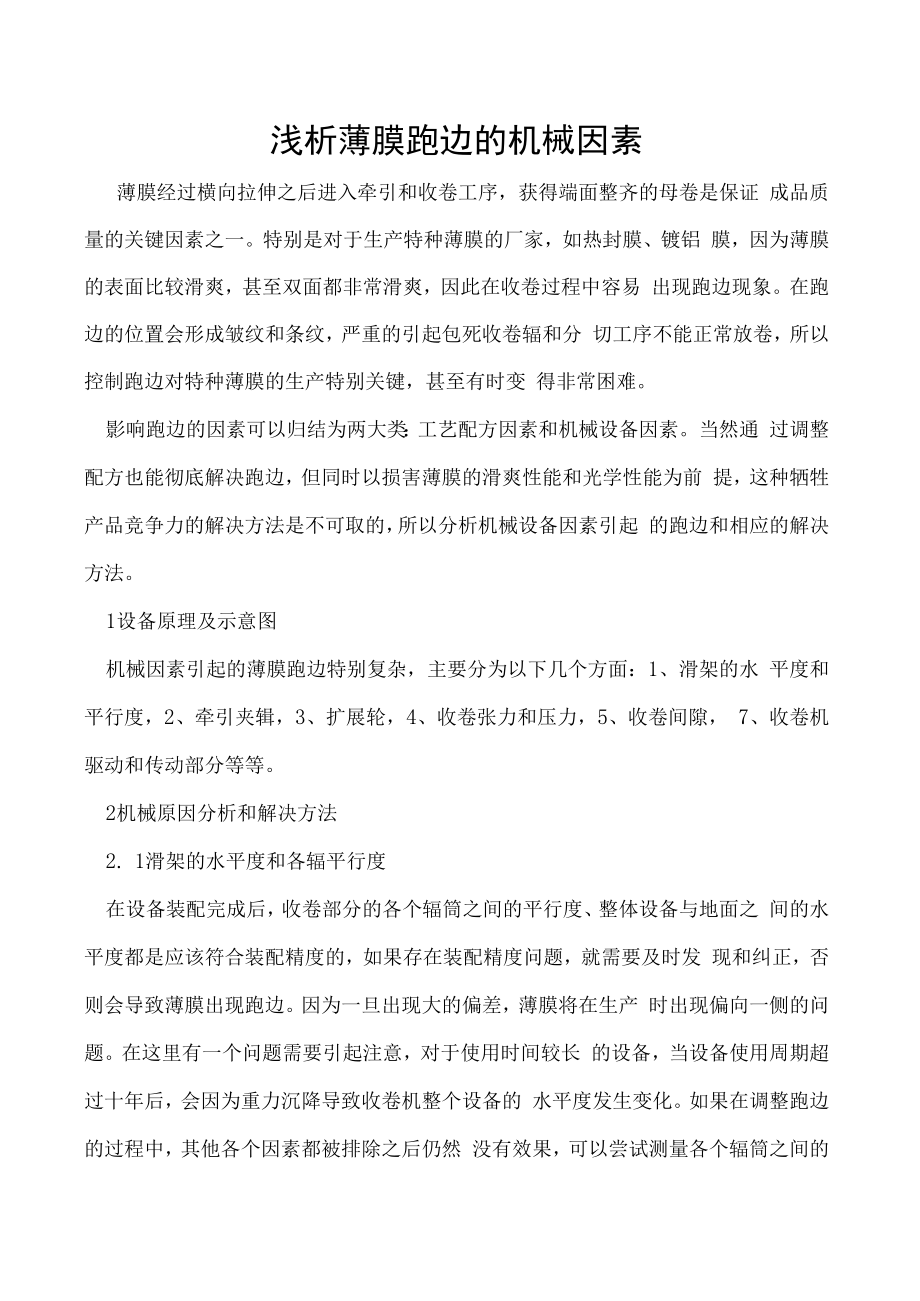

1、浅析薄膜跑边的机械因素薄膜经过横向拉伸之后进入牵引和收卷工序，获得端面整齐的母卷是保证 成品质量的关键因素之一。特别是对于生产特种薄膜的厂家，如热封膜、镀铝 膜，因为薄膜的表面比较滑爽，甚至双面都非常滑爽，因此在收卷过程中容易 出现跑边现象。在跑边的位置会形成皱纹和条纹，严重的引起包死收卷辐和分 切工序不能正常放卷，所以控制跑边对特种薄膜的生产特别关键，甚至有时变 得非常困难。影响跑边的因素可以归结为两大类：工艺配方因素和机械设备因素。当然通 过调整配方也能彻底解决跑边，但同时以损害薄膜的滑爽性能和光学性能为前 提，这种牺牲产品竞争力的解决方法是不可取的，所以分析机械设备因素引起 的跑边和相应
2、的解决方法。1设备原理及示意图机械因素引起的薄膜跑边特别复杂，主要分为以下几个方面：1、滑架的水 平度和平行度，2、牵引夹辑，3、扩展轮，4、收卷张力和压力，5、收卷间隙， 7、收卷机驱动和传动部分等等。2机械原因分析和解决方法2. 1滑架的水平度和各辐平行度在设备装配完成后，收卷部分的各个辐筒之间的平行度、整体设备与地面之 间的水平度都是应该符合装配精度的，如果存在装配精度问题，就需要及时发 现和纠正，否则会导致薄膜出现跑边。因为一旦出现大的偏差，薄膜将在生产 时出现偏向一侧的问题。在这里有一个问题需要引起注意，对于使用时间较长 的设备，当设备使用周期超过十年后，会因为重力沉降导致收卷机整个

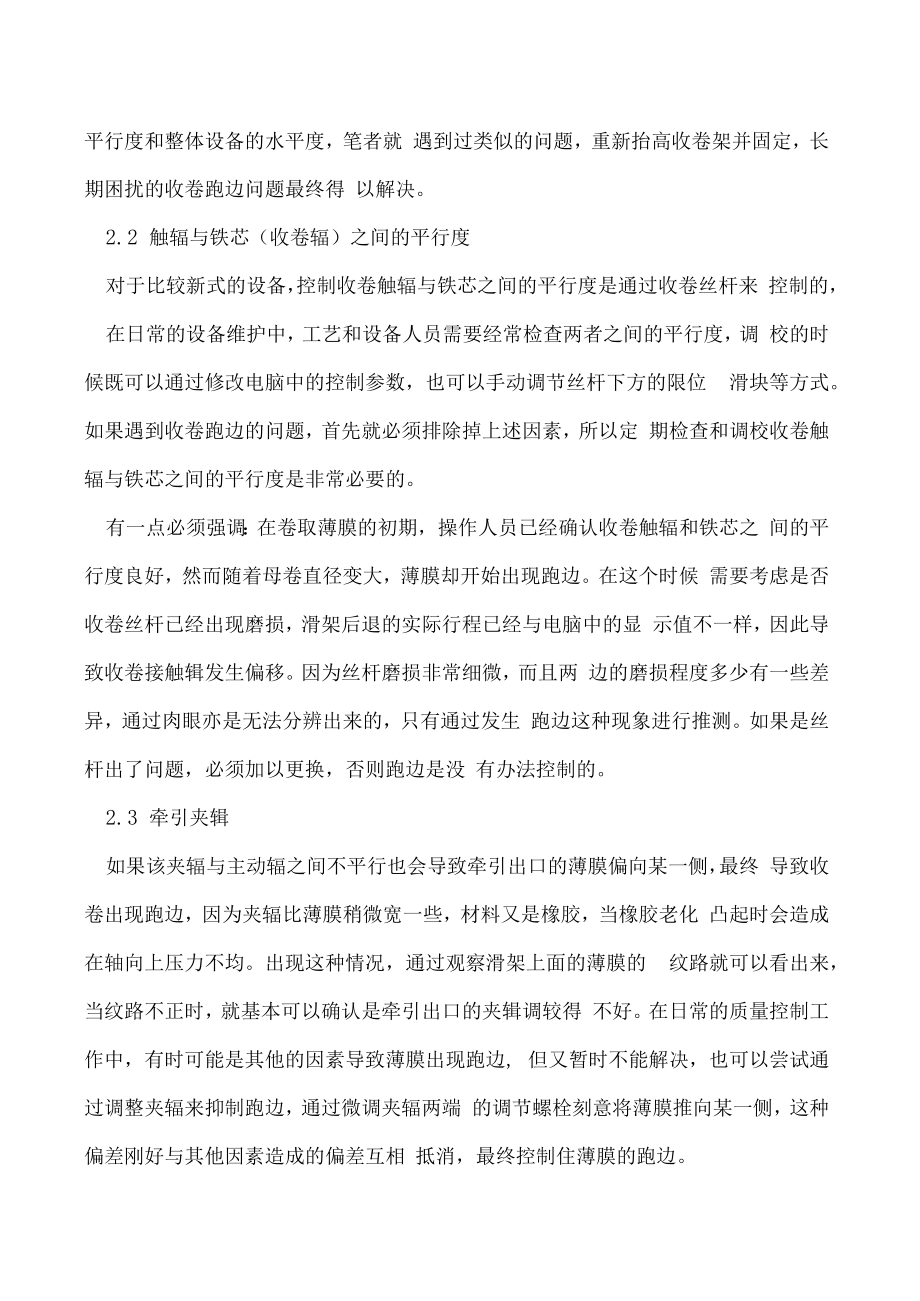

3、设备的 水平度发生变化。如果在调整跑边的过程中，其他各个因素都被排除之后仍然 没有效果，可以尝试测量各个辐筒之间的平行度和整体设备的水平度，笔者就 遇到过类似的问题，重新抬高收卷架并固定，长期困扰的收卷跑边问题最终得 以解决。2.2 触辐与铁芯（收卷辐）之间的平行度对于比较新式的设备，控制收卷触辐与铁芯之间的平行度是通过收卷丝杆来 控制的，在日常的设备维护中，工艺和设备人员需要经常检查两者之间的平行度，调 校的时候既可以通过修改电脑中的控制参数，也可以手动调节丝杆下方的限位 滑块等方式。如果遇到收卷跑边的问题，首先就必须排除掉上述因素，所以定 期检查和调校收卷触辐与铁芯之间的平行度是非常必要的
4、。有一点必须强调：在卷取薄膜的初期，操作人员已经确认收卷触辐和铁芯之 间的平行度良好，然而随着母卷直径变大，薄膜却开始出现跑边。在这个时候 需要考虑是否收卷丝杆已经出现磨损，滑架后退的实际行程已经与电脑中的显 示值不一样，因此导致收卷接触辑发生偏移。因为丝杆磨损非常细微，而且两 边的磨损程度多少有一些差异，通过肉眼亦是无法分辨出来的，只有通过发生 跑边这种现象进行推测。如果是丝杆出了问题，必须加以更换，否则跑边是没 有办法控制的。2.3 牵引夹辑如果该夹辐与主动辐之间不平行也会导致牵引出口的薄膜偏向某一侧，最终 导致收卷出现跑边，因为夹辐比薄膜稍微宽一些，材料又是橡胶，当橡胶老化 凸起时会造成

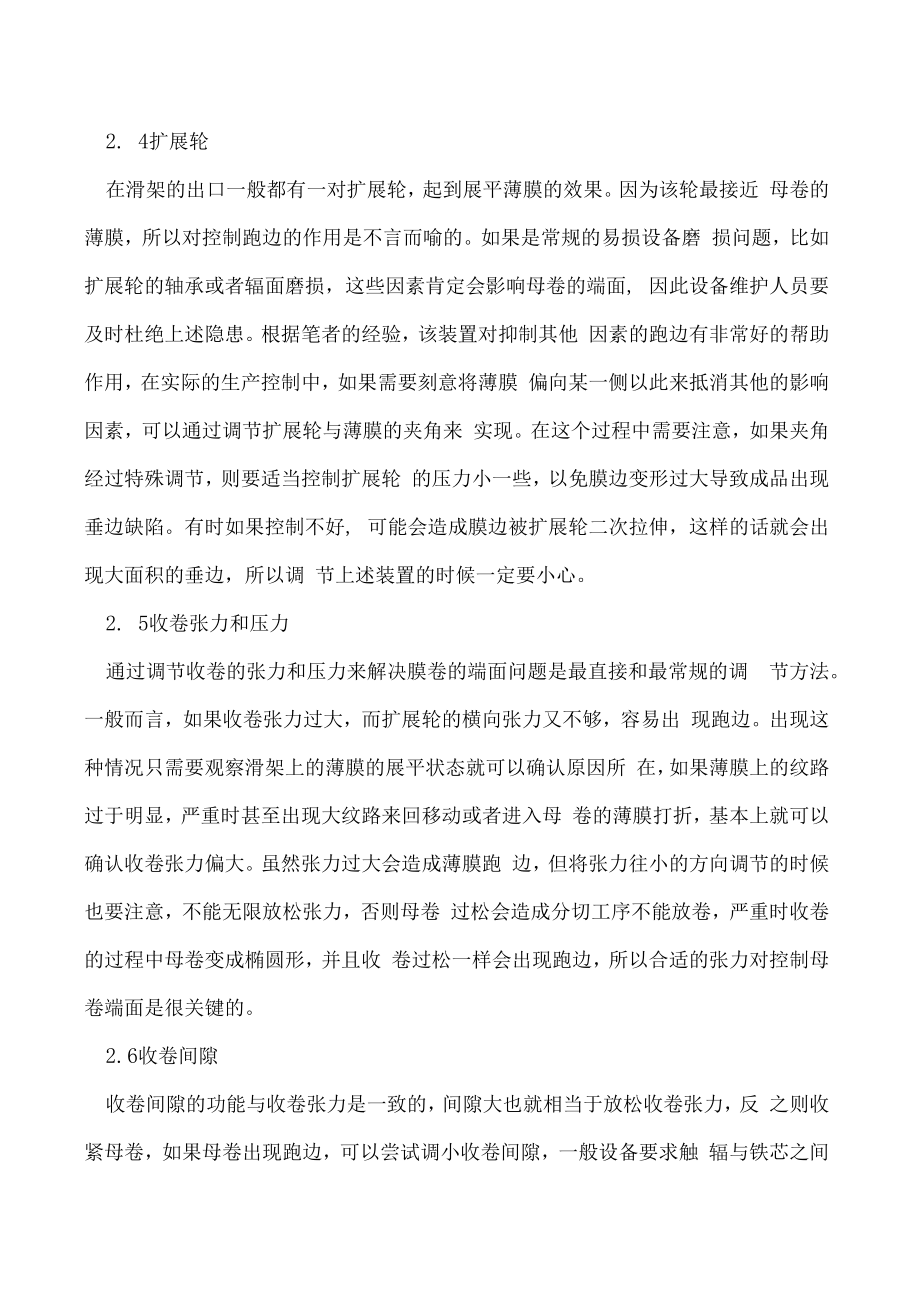

5、在轴向上压力不均。出现这种情况，通过观察滑架上面的薄膜的 纹路就可以看出来，当纹路不正时，就基本可以确认是牵引出口的夹辑调较得 不好。在日常的质量控制工作中，有时可能是其他的因素导致薄膜出现跑边, 但又暂时不能解决，也可以尝试通过调整夹辐来抑制跑边，通过微调夹辐两端 的调节螺栓刻意将薄膜推向某一侧，这种偏差刚好与其他因素造成的偏差互相 抵消，最终控制住薄膜的跑边。2. 4扩展轮在滑架的出口一般都有一对扩展轮，起到展平薄膜的效果。因为该轮最接近 母卷的薄膜，所以对控制跑边的作用是不言而喻的。如果是常规的易损设备磨 损问题，比如扩展轮的轴承或者辐面磨损，这些因素肯定会影响母卷的端面, 因此设备维护
6、人员要及时杜绝上述隐患。根据笔者的经验，该装置对抑制其他 因素的跑边有非常好的帮助作用，在实际的生产控制中，如果需要刻意将薄膜 偏向某一侧以此来抵消其他的影响因素，可以通过调节扩展轮与薄膜的夹角来 实现。在这个过程中需要注意，如果夹角经过特殊调节，则要适当控制扩展轮 的压力小一些，以免膜边变形过大导致成品出现垂边缺陷。有时如果控制不好, 可能会造成膜边被扩展轮二次拉伸，这样的话就会出现大面积的垂边，所以调 节上述装置的时候一定要小心。2. 5收卷张力和压力通过调节收卷的张力和压力来解决膜卷的端面问题是最直接和最常规的调 节方法。一般而言，如果收卷张力过大，而扩展轮的横向张力又不够，容易出 现跑
7、边。出现这种情况只需要观察滑架上的薄膜的展平状态就可以确认原因所 在，如果薄膜上的纹路过于明显，严重时甚至出现大纹路来回移动或者进入母 卷的薄膜打折，基本上就可以确认收卷张力偏大。虽然张力过大会造成薄膜跑 边，但将张力往小的方向调节的时候也要注意，不能无限放松张力，否则母卷 过松会造成分切工序不能放卷，严重时收卷的过程中母卷变成椭圆形，并且收 卷过松一样会出现跑边，所以合适的张力对控制母卷端面是很关键的。2.6收卷间隙收卷间隙的功能与收卷张力是一致的，间隙大也就相当于放松收卷张力，反 之则收紧母卷，如果母卷出现跑边，可以尝试调小收卷间隙，一般设备要求触 辐与铁芯之间的间隙为2mm,在需要的时候
8、可以往零的位置调节。但必须注意， 调小间隙会增加母卷的硬度，一定要辅助放松收卷张力，否则会造成母卷硬度 过大而出现其他问题。收卷间隙抑制跑边最大的功用体现在控制辐芯跑边上，当换卷程序完成之后, 触辐离开铁芯之后的间隙从零变成2mm,在这个过程中存在一个突变，容易导 致薄膜出现跑边，特别是对于滑爽性能非常好的特种烟膜比较难适应上述突变。 这个时候可以在触辐离开铁芯的过程中手动改动收卷间隙，达到一种间隙慢慢 增加的平滑效果，尽量减小突变的影响，以此来控制跑边。2.7收卷机驱动和传动部分收卷机的驱动系统在生产中是和生产线联动的，依靠前部的设备速度反馈和 薄膜张力来调整速度，在这个过程中，造成跑边的主要原因主要是速度和张力， 设备反馈的准确与否直接影响收卷质量，所以对收卷机来说，主要是设定好速 度衰减系数，控制好张力，从设备维护角度来说，电机故障、齿轮磨损、铜头 磨损、翻转角度准确与否都是可以造成跑边的，特别是齿轮磨损和铜头磨损， 它们会造成翻转角度的不准确和速度不稳定，使收卷辑偏离原来正确的位置， 收卷辑和接触辑之间的间隙、平行度发生改变，这时，就要检查速度控制系统， 齿轮磨损程度和收卷铜头，必要时更换齿轮和打磨铜头。
