《这些高温蒸煮袋的加工细节你知道多少.docx》由会员分享，可在线阅读，更多相关《这些高温蒸煮袋的加工细节你知道多少.docx（3页珍藏版）》请在第壹文秘上搜索。

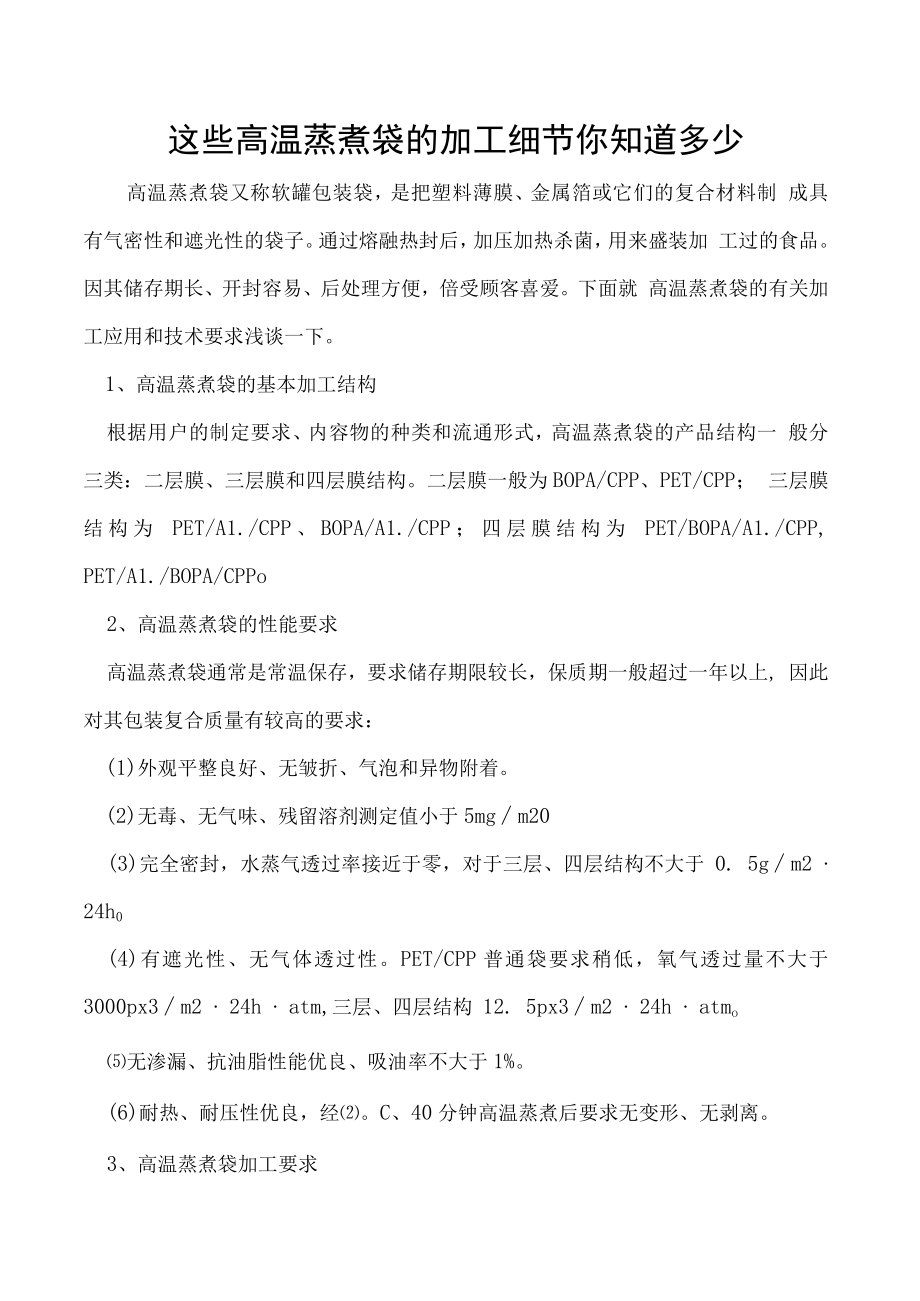

1、这些高温蒸煮袋的加工细节你知道多少高温蒸煮袋又称软罐包装袋，是把塑料薄膜、金属箔或它们的复合材料制 成具有气密性和遮光性的袋子。通过熔融热封后，加压加热杀菌，用来盛装加 工过的食品。因其储存期长、开封容易、后处理方便，倍受顾客喜爱。下面就 高温蒸煮袋的有关加工应用和技术要求浅谈一下。1、高温蒸煮袋的基本加工结构根据用户的制定要求、内容物的种类和流通形式，高温蒸煮袋的产品结构一 般分三类：二层膜、三层膜和四层膜结构。二层膜一般为BOPA/CPP、PET/CPP； 三层膜结构为 PET/A1./CPP、BOPA/A1./CPP；四层膜结构为 PET/BOPA/A1./CPP, PET/A1./BO
2、PA/CPPo2、高温蒸煮袋的性能要求高温蒸煮袋通常是常温保存，要求储存期限较长，保质期一般超过一年以上, 因此对其包装复合质量有较高的要求：(1)外观平整良好、无皱折、气泡和异物附着。(2)无毒、无气味、残留溶剂测定值小于5mgm20(3)完全密封，水蒸气透过率接近于零，对于三层、四层结构不大于 0. 5gm2 24h0(4)有遮光性、无气体透过性。PET/CPP普通袋要求稍低，氧气透过量不大于 3000px3m2 24h atm,三层、四层结构 12. 5px3m2 24h atmo无渗漏、抗油脂性能优良、吸油率不大于1%。(6)耐热、耐压性优良，经。C、40分钟高温蒸煮后要求无变形、无剥

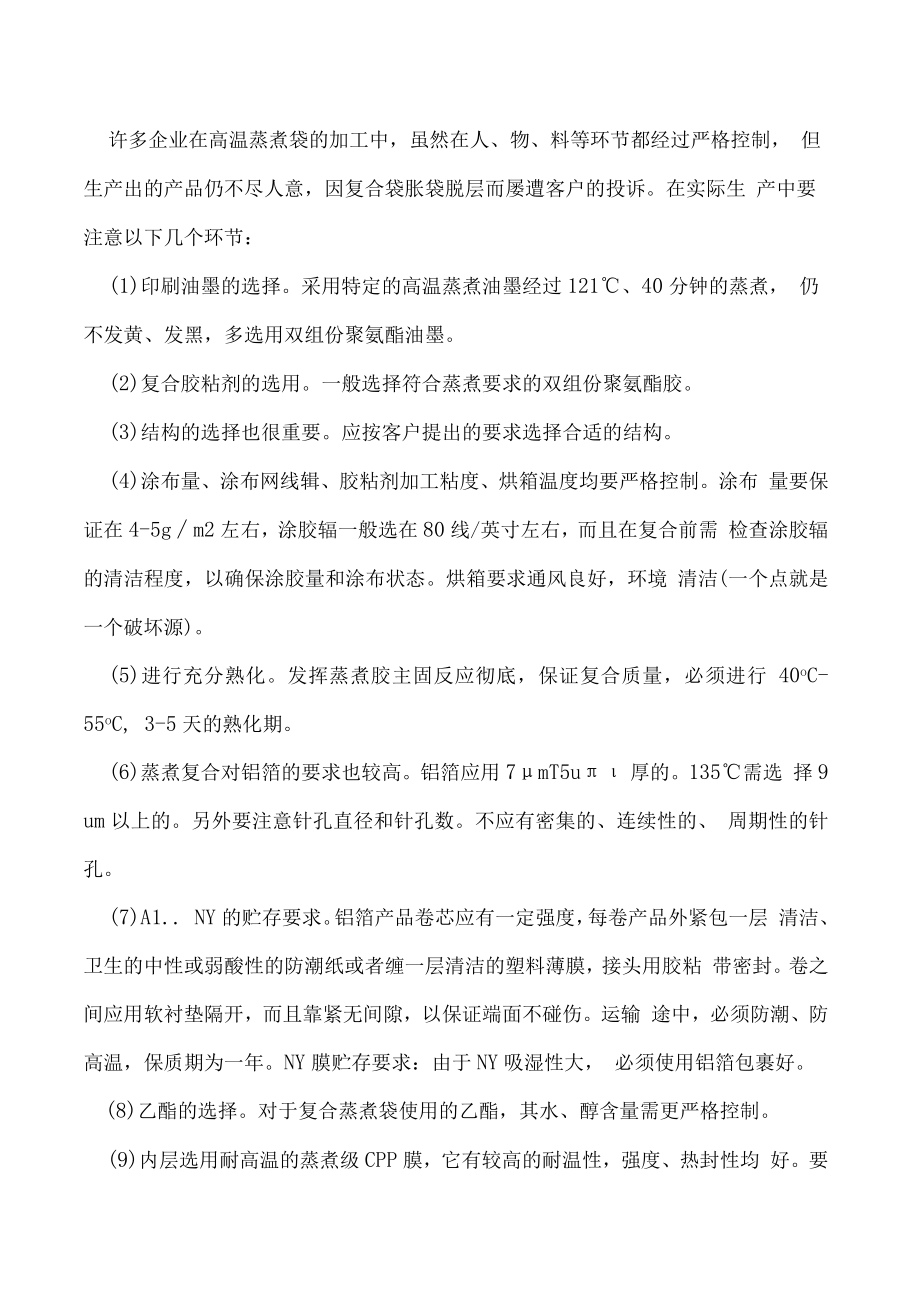

3、离。3、高温蒸煮袋加工要求许多企业在高温蒸煮袋的加工中，虽然在人、物、料等环节都经过严格控制， 但生产出的产品仍不尽人意，因复合袋胀袋脱层而屡遭客户的投诉。在实际生 产中要注意以下几个环节：(1)印刷油墨的选择。采用特定的高温蒸煮油墨经过121、40分钟的蒸煮， 仍不发黄、发黑，多选用双组份聚氨酯油墨。(2)复合胶粘剂的选用。一般选择符合蒸煮要求的双组份聚氨酯胶。(3)结构的选择也很重要。应按客户提出的要求选择合适的结构。(4)涂布量、涂布网线辑、胶粘剂加工粘度、烘箱温度均要严格控制。涂布 量要保证在4-5gm2左右，涂胶辐一般选在80线/英寸左右，而且在复合前需 检查涂胶辐的清洁程度，以确保

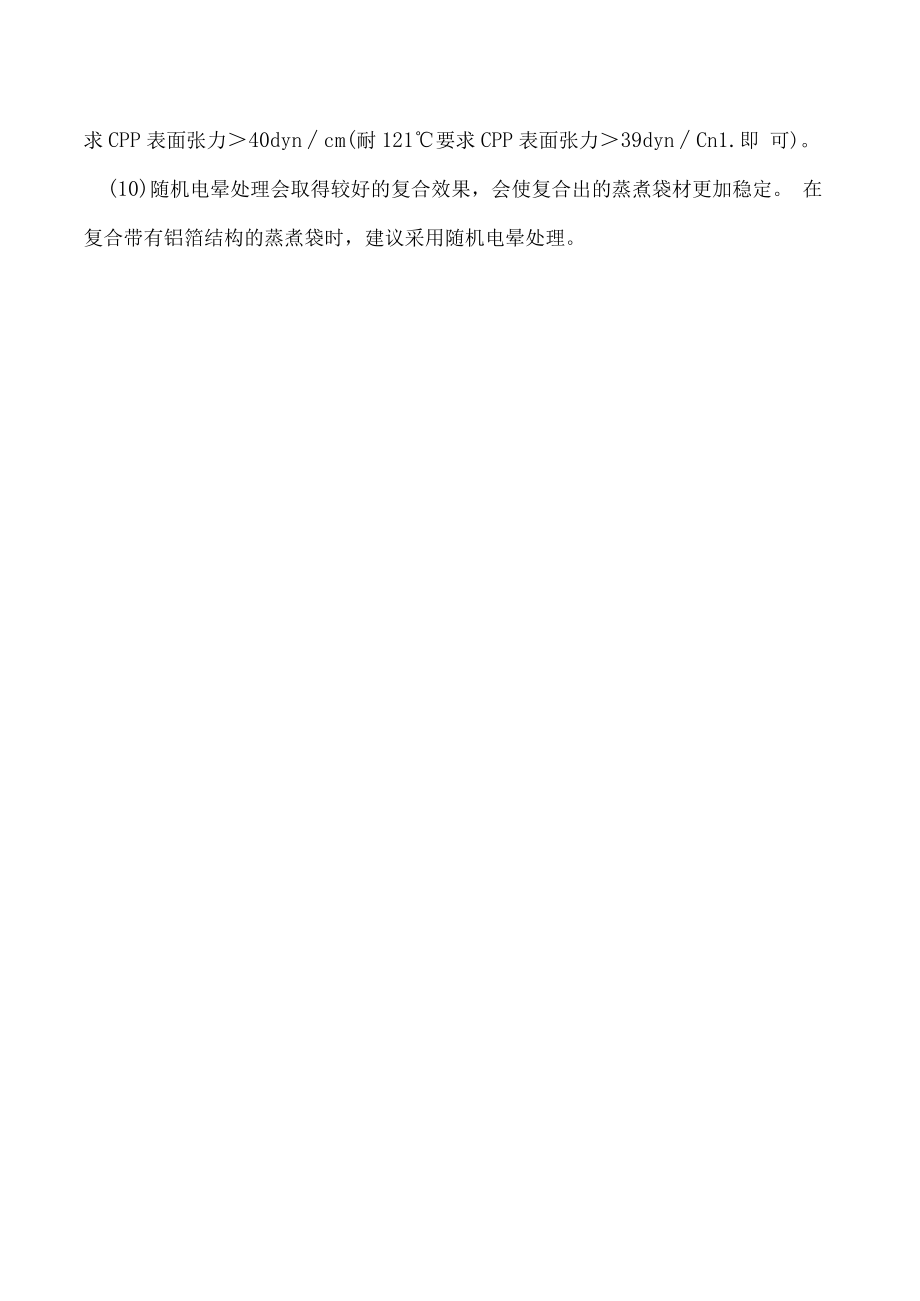

4、涂胶量和涂布状态。烘箱要求通风良好，环境 清洁(一个点就是一个破坏源)。(5)进行充分熟化。发挥蒸煮胶主固反应彻底，保证复合质量，必须进行 40oC-55oC, 3-5天的熟化期。(6)蒸煮复合对铝箔的要求也较高。铝箔应用7mT5u厚的。135需选 择9 um以上的。另外要注意针孔直径和针孔数。不应有密集的、连续性的、 周期性的针孔。(7)A1. NY的贮存要求。铝箔产品卷芯应有一定强度，每卷产品外紧包一层 清洁、卫生的中性或弱酸性的防潮纸或者缠一层清洁的塑料薄膜，接头用胶粘 带密封。卷之间应用软衬垫隔开，而且靠紧无间隙，以保证端面不碰伤。运输 途中，必须防潮、防高温，保质期为一年。NY膜贮存要求：由于NY吸湿性大， 必须使用铝箔包裹好。(8)乙酯的选择。对于复合蒸煮袋使用的乙酯，其水、醇含量需更严格控制。(9)内层选用耐高温的蒸煮级CPP膜，它有较高的耐温性，强度、热封性均 好。要求CPP表面张力40dyncm(耐121要求CPP表面张力39dynCn1.即 可)。(10)随机电晕处理会取得较好的复合效果，会使复合出的蒸煮袋材更加稳定。 在复合带有铝箔结构的蒸煮袋时，建议采用随机电晕处理。
